Um portfólio de produtos inovadores para cobertura completa em aplicações de aquecimento e resfriamento

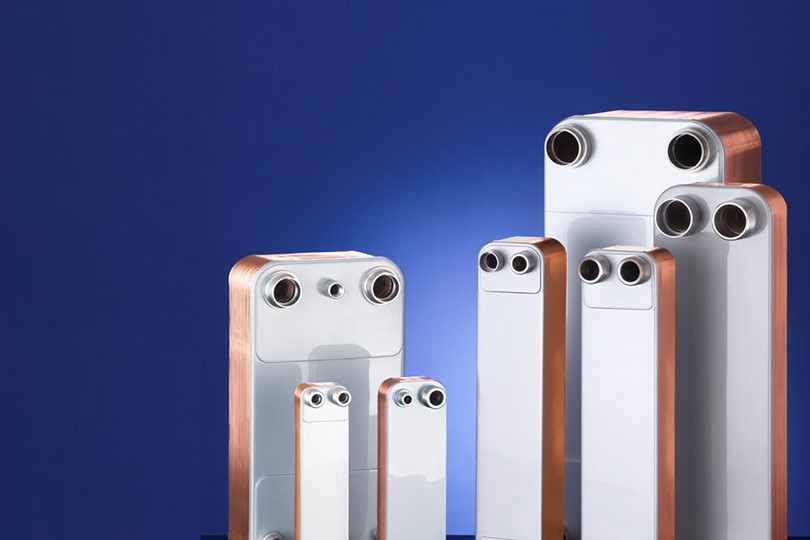

Nossos trocadores de calor de placas brasadas (BPHE) oferecem uma solução compacta e flexível projetada para desempenho ultraeficiente para suas aplicações de alta pressão ou temperatura extrema.
O que isso significa para você?
Baixos custos operacionais e desempenho muito alto tornam os trocadores de calor de placas brasadas sem gaxeta escolhas ideais, mesmo se o seu sistema tiver grandes oscilações de temperatura ou pressão variável ou constante.
Personalizamos nossos trocadores de calor brasados de acordo com suas especificações. Oferecemos opções de materiais de brasagem de cobre, CoResist ou aço inoxidável. Nossas tecnologias de placa Espinha de Peixe e Micro Plate™ estão disponíveis com diferentes corrugações apropriadas para qualquer tarefa. O design adaptável de nossos trocadores de calor soldados torna possível uma variedade de opções de conexão (incluindo o número de conexões, tamanhos, tipos e posições). A quantidade ideal de placas em um pacote de placas é determinada com base nas especificações da aplicação.
30 anos de constante desenvolvimento
O desempenho e a eficiência do trocador de calor de placas brasadas foram comprovados ao longo de 30 anos de constante desenvolvimento para garantir alta eficiência térmica, levando à economia de energia em sistemas de ar condicionado. Com sua engenhosa construção de placas corrugadas, os trocadores de calor de placas soldadas oferecem a você uma das formas mais eficientes de transferir calor de um meio para outro.
Tecnologia Micro Plate™ - ideal para soluções de energia distrital e para uso em bombas de calor e chillers
Nossos trocadores de calor com a tecnologia de ponta Micro Plate™ apresentam eficiência e desempenho de última geração – oferecendo a você mais de suas aplicações de aquecimento e resfriamento urbano.
Características e benefícios
-
Tamanho compacto, baixo peso
-
Altas pressões de trabalho (para uso com refrigerante R 410ª; até 45 bar (653 psig)
-
Temperaturas de aproximação mais próximas do evaporador de alta eficiência
-
Risco reduzido de congelamento
-
Baixo volume interno de retenção
-
Menos queda de pressão para reduzir os custos de bombeamento e o tamanho da bomba
-
Alta flexibilidade de design com muitas opções de conexões e configurações
-
Fabricação de alta qualidade
Trocadores de calor de placas com tecnologia Micro Plate™
Introdução ao conceito e princípio dos trocadores de calor Micro Plate™ e ao novo e inovador design Z
Saber mais
Tecnologia espinha de peixe
Nossos trocadores de calor brasados baseados na tecnologia espinha de peixe são um produto legado e são perfeitamente adequados para aplicações com altas temperaturas ou pressões. Também é capaz de rodar com fluidos bastante viscosos, devido ao maior vão entre as placas. As placas espinha de peixe geralmente apresentam queda de pressão mais baixa em comparação com a tecnologia MicroPlate™.
Trocadores de calor brasados líquido-líquido
Especificação técnica
• Conexões de rosca BSP/NPT de ¾” para flange DN150 (6”)
• Materiais de brasagem: Cobre, CoResist ou aço inoxidável
• Materiais da placa: AISI 316*
• Alturas de placas de 0,202 m a 1 m (0,66 – 3,3 pés)
• Vazões de até 150 m3/h (661 gpm)
• Pressão de trabalho de até 40 bar (580 psi)
• Temperatura de trabalho de -196 °C a 225 °C (-321 °F a 437 °F)
*outros materiais disponíveis sob consultao
Aplicações
• Indústria HVAC
• Indústria de laticínios/alimentos/bebidas
• Aquecimento solar
• Unidades de óleo
• Recuperação de calor
• Arrefecimento do motor
• Sistemas de absorção
• Instalações de água quente sanitária
• Arrefecimento do óleo hidráulico
• Resfriamento a laser
• Resfriamento e aquecimento de água
• MTDC (Centros de Dados)
• Telhados / DOAS / secadores de ar
• Degelo
Refrigerante para trocadores de calor brasados para líquido
Especificações técnicas
• Materiais de brasagem: Cobre
• Materiais da placa: AISI 316
• Pressão de trabalho até 45 bar (635 psi) lado do refrigerante / 30 bar (435 psi)
• lado da salmoura
• Temperatura de trabalho de -196 °C a 200 °C (-321 °F a 390 °F)
Aplicações
• Chillers
• Bombas de calor
• Refrigeração / ar condicionado
• Transporte (contêineres refrigerados)
• Resfriamento e aquecimento de água
• Recuperação de calor
• Dessuperaquecimento
• Resfriamento do processo
• Aplicações de evaporador e condensador
Software de projeto de trocador de calor
Não importa se você tem um chiller, uma bomba de calor ou uma aplicação de água quente doméstica, nosso software de trocador de calor permitirá a seleção correta do trocador de calor, garantindo sempre a mais recente gama de produtos e recursos de software à mão. Para obter acesso ao nosso software, basta clicar no link abaixo e fazer o registro.
Download HEXSelector
