Use filtros para otimizar o desempenho de harmônicas do sistema, garantir a proteção do motor ou operar com cabos não blindados. Os filtros suprimem as harmônicas para compensar os efeitos harmônicos do conversor sobre outros equipamentos. Eles garantem a melhor confiabilidade e eficiência possíveis para conversores de frequência em configurações de sistema em que a qualidade da energia é uma alta prioridade.
Para avaliar os requisitos de atenuação de harmônicas para seu sistema e encontrar as melhores soluções, use a ferramenta on-line MyDrive® Harmonics.
Advanced Harmonic Filter OF7P2
O filtro passivo e avançado de harmônicas proporciona desempenho otimizado para drives iC7, com capacidade nominal de até 480 A. Atenda aos mais altos requisitos de capacidade por meio do paralelismo. Este modelo oferece duas versões, para níveis de THDi de 10% e 5% ou melhores, respectivamente. A solução passiva de harmônicas fornece a melhor eficiência energética possível em aplicações de carga parcial, superando a maioria das soluções AFE.
Benefícios
- Suprime harmônicas para atender uma THDi de 10% ou 5%, ou melhor
- Melhora a qualidade da energia para garantir disponibilidade máxima
- Garante a conformidade com a IEEE 519-2022 quando instalado com um conversor iC7

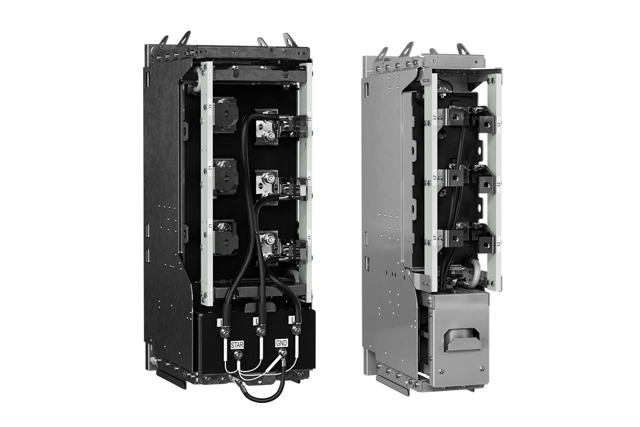

LC Filter OF7Z1
Filtro LC para conversores AFE e conversores de grade em aplicações regenerativas e de harmônica baixa.
Quando usado em aplicação regenerativa ou de harmônica baixa, um filtro LC ou LCL é montado entre a fonte de alimentação e o conversor. Em combinação próxima com o AFE ou conversor de grade, esse filtro garante a qualidade de energia correta e a interrupção mínima da rede. Quando um transformador dedicado estiver conectado a cada conversor, esse filtro LC será a escolha correta.
Benefícios
- Garante a qualidade correta da energia
- Minimiza a interrupção da grade
- Combina de forma ideal as qualidades de suavização da forma de onda do capacitor e do indutor
Encontre na Danfoss Product Store

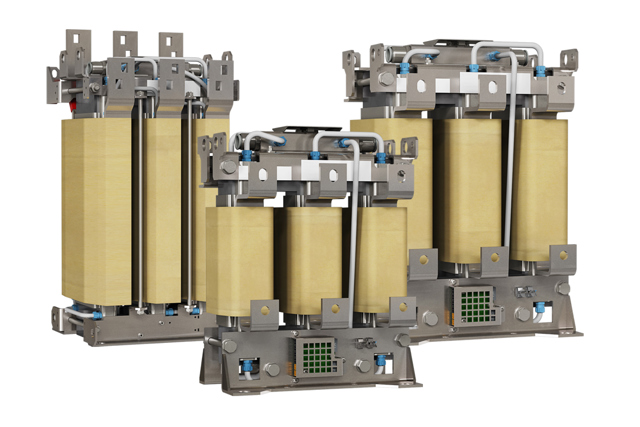

L Filter OF7Z5
Para a aplicação refrigerada a líquido que requer um filtro LCL, use o filtro LC OF7Z1 em combinação com o filtro L OF7Z5. Não use esse filtro L sozinho.
Benefícios
- Permite o desempenho ideal do filtro LCL
- Minimiza a distorção de harmônicas na grade
- Adequado para aplicação regenerativa e de baixa harmônica
Encontre na Danfoss Product Store
LCL Filter OF7Z3
Filtro LCL para módulos de conversor AFE ou conversor de rede refrigerados a ar, em aplicações regenerativas e de baixa harmônica. Quando a funcionalidade regenerativa ou de baixa harmônica for necessária em uma aplicação, um módulo AFE em combinação com filtro LCL dedicado é a escolha certa. Em combinação próxima com o conversor AFE ou conversor de rede, esse filtro garante um desempenho ideal e minimiza a distorção harmônica na rede. Para aplicações refrigeradas a líquido que requerem filtro LCL, use o filtro LC OF7Z1 em combinação com o filtro L OF7Z5.
Benefícios
- Garante o desempenho ideal do conversor de frequência ou de potência
- Minimiza a distorção de harmônicas na rede
- Adequado para aplicações regenerativas e de baixa harmônica
Encontre na Danfoss Product Store
Filtro de onda senoidal para FC OF7S1/Filtro de onda senoidal para SM OF7S1SM
Esse filtro de onda senoidal fornece uma tensão de alimentação senoidal do motor entre fases. O filtro reduz o estresse no isolamento do motor e o ruído de chaveamento acústico proveniente do motor, além de permitir o uso de cabos de motor não blindados.
Benefícios
- Reduz o estresse de isolamento do motor
- Reduz as correntes do modo comum
- Reduz o ruído de chaveamento acústico do motor
- Fornece proteção do motor ótima para prolongar a vida útil
- Reduz perdas no motor
dU/dt Filter OF7U1
Instale o filtro dU/dt entre o conversor de frequência e o motor para eliminar mudanças de tensão muito rápidas. A tensão entre fases do terminal do motor permanece em forma de pulsos, mas seus valores dU/dt são reduzidos.
Benefícios
- Reduz os valores dU/dt na tensão terminal do motor
- Protege o isolamento do motor com a supressão dos picos de tensão de saída
- Reduz o vazamento de corrente e as perdas no motor e no cabo de motor
Encontre na Danfoss Product Store
dU/dt & CM Filter OF7U2
A combinação do filtro dU/dt e filtro de modo comum elimina as mudanças rápidas na tensão para reduzir o estresse no isolamento do motor. Ela também atenua o ruído de alta frequência no cabo do motor (com ou sem blindagem) e reduz as correntes de mancal do motor.
Benefícios
- Elimina mudanças rápidas de tensão para reduzir o estresse no isolamento do motor
- Atenua o ruído de alta frequência no cabo do motor
- Reduz as correntes de mancal do motor
Encontre na Danfoss Product Store

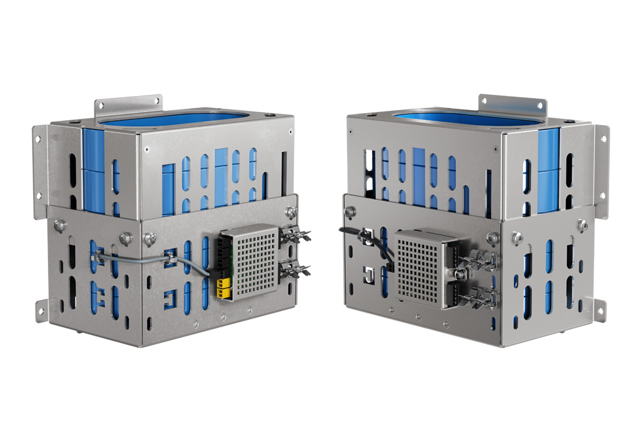

Common-mode Filter OFXC1
Esse filtro de modo comum reduz as correntes de alta frequência associadas a descargas elétricas nas correntes do motor. Dessa maneira, essas descargas elétricas são reduzidas ou até mesmo eliminadas. Esse efeito reduz o desgaste dos mancais, prolongando sua vida útil, reduzindo os custos de manutenção e melhorando o tempo de operação. Compatível com conversores iC7.
Benefícios
- Reduz as correntes de alta frequência
- Reduz o desgaste nos mancais e prolonga a vida útil dos mesmos
- Reduz os custos de manutenção e melhora o tempo de atividade
Encontre na Danfoss Product Store

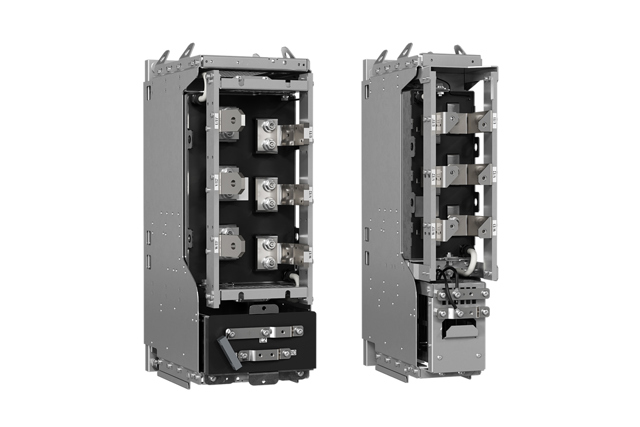

DC/DC Filter OF7D1
O conversor CC/CC requer um filtro CC entre a fonte CC e o conversor para garantir o controle da corrente e a capacidade de impulsionar a tensão. O filtro CC/CC suaviza as formas de onda da tensão e da corrente para torná-las adequadas para a maioria das cargas e fontes CC.
Benefícios
- Suaviza as formas de onda da tensão e da corrente para torná-las adequadas para a maioria das cargas e fontes CC
- Impulsiona a tensão no conversor CC/CC
- Armazena energia e reduz a inclinação di/dt da corrente de carga. A energia armazenada é liberada de volta para o sistema com corrente decrescente
Encontre na Danfoss Product Store
