Cenniejszy nowy zawór ETS Colibri®

Nowy ETS Colibri® to zupełnie nowy typ elektrycznego zaworu rozprężnego. Doskonale zaprojektowany, aby zaoszczędzić czas i pieniądze w kwestiach związanych z zaawansowanymi agregatami chłodniczymi i pompami ciepła. Ten całkowicie nowy produkt sprawi, że Twój układ klimatyzacji będzie jeszcze bardziej konkurencyjny.

ETS Colibri® jest elektronicznym zaworem z silnikiem krokowym. Zawór przeznaczony jest do precyzyjnej regulacji zasilania parowników w instalacjach klimatyzacyjnych i chłodniczych. Konstrukcja zaworu opiera się na wyrównoważonym układzie wykonawczym, sterowanym bezpośrednio za pomocą silnika. Zapewnia to szczelne zamknięcie dla obu kierunków przepływu, co wspomaga płynne działanie systemu. Zawór ma wydajny bipolarny silnik krokowy, który precyzyjnie reguluje przepływ. Zawory ETS Colibri® mogą współpracować zarówno ze sterownikami elektronicznymi firmy Danfoss, jak i innych producentów.

Wprowadzenie wideo — zawór Danfoss ETS Colibri® (ETS 12C-100C)

Nowy od podstaw

Inżynierowie, widząc ten produkt po raz pierwszy w życiu, są zwykle zaskoczeni jego małymi rozmiarami i niewielką masą w porównaniu z tradycyjnymi zaworami rozprężnymi. Zawór ETS Colibri® jest o 80% lżejszy od obecnych rozwiązań dostępnych na rynku. Ma to wielkie znaczenie dla środowiska.

Wbudowana elastyczność

Nowy ETS Colibri® ma tak wiele do zaoferowania, gdy zależy Ci na pełnej kontroli bez uszczerbku na wszechstronności. Produkt został zaprojektowany od samego początku z myślą o użytkowniku. Zintegrowany silnik krokowy umożliwia znacznie dokładniejszą regulację przegrzania. Mechaniczny luz w zaworze jest zminimalizowany, a czasy otwarcia/zamknięcia zaworu są bardzo krótkie w porównaniu do tradycyjnych zaworów. Zintegrowany wziernik oznacza, że zawsze łatwo jest sprawdzić działanie. Wyjątkowa konstrukcja sprawia, że instalacja jest łatwiejsza niż kiedykolwiek.

Rozwiązanie bimetalowe do szybkiego i łatwego lutowania

Instalacja ETS Colibri® jest szybsza i bardziej ekonomiczna dzięki konstrukcji bimetalowej. Uzyskuje się wszystkie zalety uznanego lutowania twardego miedzi. Jednocześnie konstrukcja ze stali nierdzewnej sprawia, że lutowanie jest szybkie i łatwe. Na przykład, nie potrzeba mokrej ściereczki do lutowania — jeden z wielu powodów, dla których warto wybrać nowy ETS Colibri®.

Seria nowych produktów

ETS Colibri® jest dostępny w pełnym zakresie. Nasze modele — ETS 12C, ETS 24C, ETS 25C, ETS 50C i ETS 100C — obejmują moce od 25 kW (6 RT) do 400 kW (100 RT).

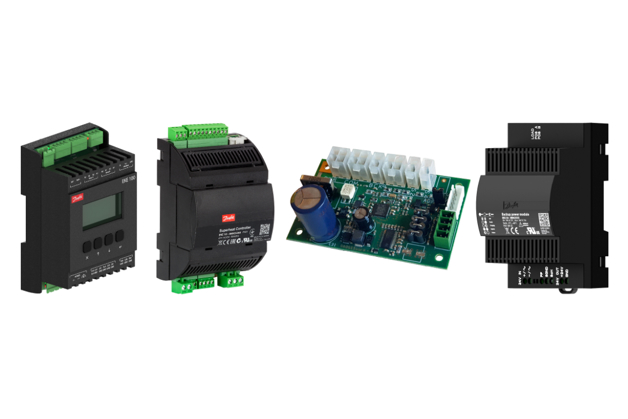

Regulatory przegrzania — Danfoss

Niezawodne i skuteczne regulatory przegrzania

Nasze sterowniki pomogą Państwu osiągnąć wysoką efektywność energetyczną i niezawodność przez cały okres eksploatacji.

Dokumentacja

Dokumentacja
Typ Nazwa Język Kraj Zaktualizowane Pobierz Typ pliku
Karta katalogowa Colibri® Electric expansion valves Type ETS 12C, ETS 24C, ETS 25C, ETS 50C, ETS 100C Ukraiński Ukraina 17 maj, 2020 2.2 MB .pdf
Karta katalogowa Colibri® Electric expansion valves Type ETS 12C, ETS 24C, ETS 25C, ETS 50C, ETS 100C Chiński (CN) Multiple 14 lis, 2019 2.7 MB .pdf
Karta katalogowa Colibri® Electric expansion valves Type ETS 12C, ETS 24C, ETS 25C, ETS 50C, ETS 100C Rosyjski Multiple 14 lis, 2019 2.2 MB .pdf
Karta katalogowa Colibri® Electric expansion valves Type ETS 12C, ETS 24C, ETS 25C, ETS 50C, ETS 100C Angielski Multiple 24 wrz, 2019 2.2 MB .pdf
Instrukcja montażu Colibri® Electric Expansion Valves, Type ETS 12C, ETS 24C, ETS 25C, ETS 50C, ETS 100C. Colibri® Electric Regulating Valves, Type KVS 2C, KVS 3C KVS 5C Niemiecki; Angielski; Hiszpański kastylijski; Francuski; Chiński (CN) Multiple 30 sty, 2018 1.7 MB .pdf
Ulotka ETS Colibri Koreański Multiple 1.8 MB .pdf
Ulotka ETS Colibri Chiński (CN) Multiple 1.1 MB .pdf
Ulotka ETS Colibri Angielski Multiple 3.9 MB .pdf
Ulotka ETS Colibri brochure Ukraiński Ukraina 26 kwi, 2020 1.4 MB .pdf
Ulotka ETS Colibri brochure Rosyjski Multiple 01 lip, 2019 1.4 MB .pdf

Oprogramowanie

Coolselector®2

Prawda jest Cool(selector®2)

Narzędzie Coolselector®2 służy do obiektywnych obliczeń na potrzeby doboru elementów do układów chłodniczych i klimatyzacyjnych, zgodnie z wymaganiami użytkownika lub na podstawie standardowych warunków pracy.



Jak to działa?

ETS Colibri® to najbardziej innowacyjny i specjalnie zaprojektowany elektryczny zawór rozprężny: zwarta, hermetyczna, liniowa konstrukcja zaworu i sterowanie silnikiem krokowym.

Posłuchaj, jak eksperci firmy Danfoss wyjaśniają, jak rozwijała się koncepcja zaworu ETS Colibri® i jak jego unikalne cechy odróżniają go nie tylko od tradycyjnych zaworów, ale również od produktów konkurencyjnych (4 minuty).

Poznaj nowy zawór ETS Colibri®

Obejrzyj krótkie filmy animowane 3D, aby zapoznać się z produktem i jego funkcjami.

Instalacja

Instalacja ETS Colibri®

Znalezienie odpowiedniego elektrycznego zaworu rozprężnego dla pompy ciepła lub agregatu chłodniczego nigdy jeszcze nie było takie łatwe. Przekonaj się sam, o ile szybsza jest instalacja i ile zaoszczędzisz pieniędzy dzięki nowemu zaworowi ETS Colibri®.

Unikalna konstrukcja zaworu ETS Colibri® ułatwia jego montaż Złącza bimetalowe pozwalają zaoszczędzić czas i pieniądze w przypadku każdej instalacji. Przekonaj się, oglądając ten film szkoleniowy (ok. 10 min.).

FAQ

Tak, ETS Colibri® może być stosowany jako zawór rozprężny w układach bezolejowych. Będziemy testować go w praktyce jako zawór regulacyjny w układach bezolejowych.

Do zasilania i sterowania zaworem Colibri firma Danfoss oferuje serię sterowników EKE 1. Firma Danfoss może również zaoferować sterowniki systemowe MCX061V lub MCX152V własnej produkcji. Również w tych platformach sterowanie zaworem Colibri ostało płynnie zintegrowane.

Uważamy, że 600 kroków zapewnia doskonałą regulację. Niska histereza zaworu i charakterystyka liniowa zapewniają precyzyjne pozycjonowanie elementów wykonawczych i tym samym dokładną regulację. Wszystkie nasze testy pokazują, że 600 kroków to więcej niż dość dla dokładnej regulacji pracy układu.
