Zorg voor een veilige selectiviteit van het DC-net

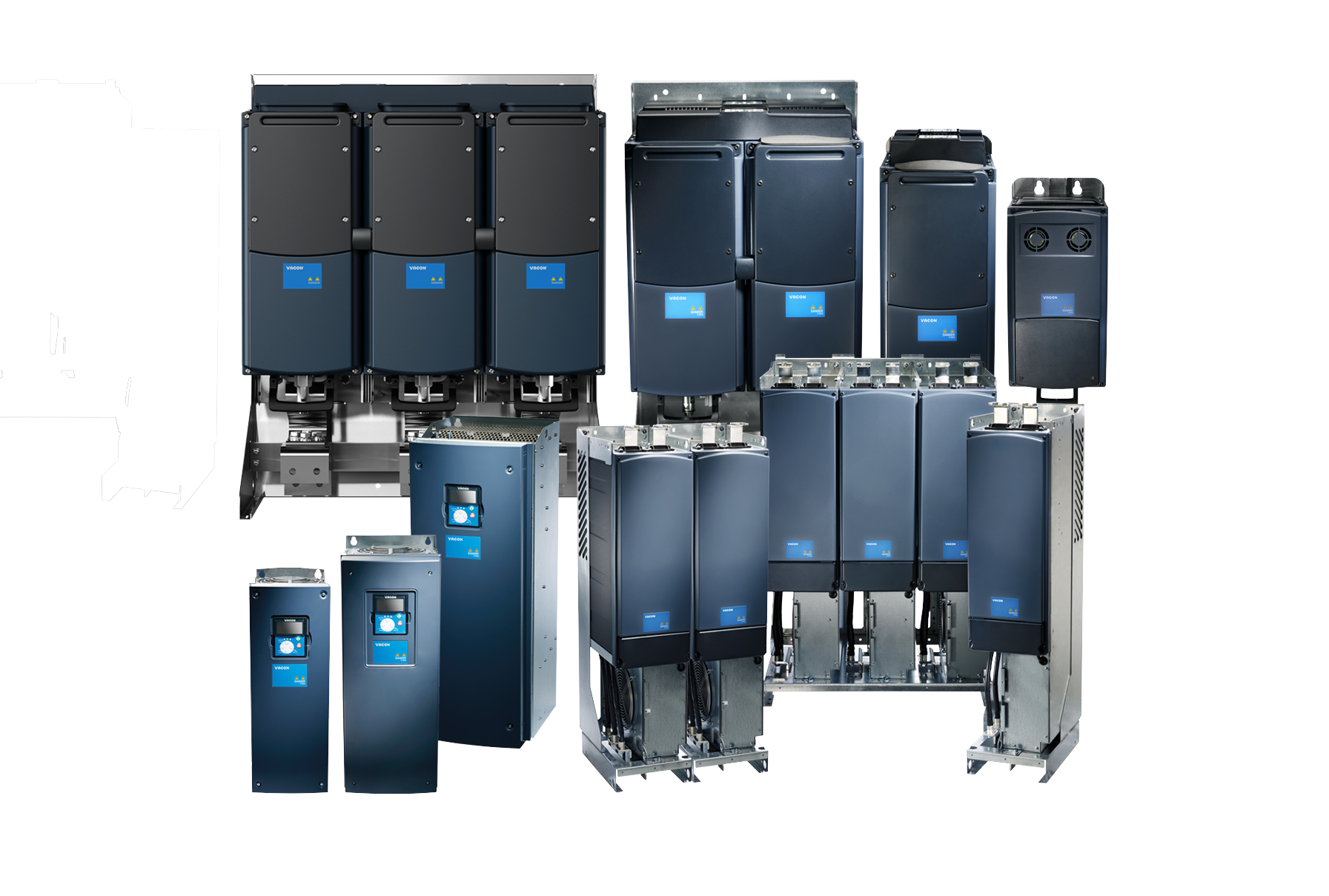

VACON® NXP DCGuard™ voorziet in een snelle loskoppeling en volledige selectiviteit tussen DC-netten voor alle frequentieregelaars uit de VACON® NXP serie.
Het gebruik van DC-netten in plaats van AC-netten biedt vermogensdistributie met minder vermogensverliezen. Om de selectiviteit en een begrensde kortsluitingsenergie te garanderen, zijn echter meer geavanceerde beveiligingsvoorzieningen nodig.
VACON® NXP DCGuard™ is een halfgeleiderbeveiliging die de stabiliteit van het DC-net handhaaft door DC-foutstromen snel te detecteren en te sperren. De beveiliging isoleert het defecte deel van het systeem binnen 5 microseconden en beschermt zo de omringende apparatuur, waardoor een ononderbroken werking wordt gewaarborgd.
VACON® NXP DCGuard heeft DNV-GL-, ABS- en Lloyd's Register-typegoedkeuring, wat de systeemgoedkeuring voor gebruik in maritieme omgevingen vereenvoudigt.
Stroombereik
465-800 V DC...3-4140 A
640-1100 V DC...4-3100 A
Kenmerken en voordelen
- Correcte systeemselectiviteit dankzij kortsluitbeveiliging
- Geen overspanningspieken bij stroomuitschakeling
- Koppel twee verschillende DC-netten met spanningsverschillen tot de volledige DC-spanning, dankzij een geregelde spanningsaanloop
- Beveiliging tegen overbelasting van de transmissiekabel
- Betrouwbare, beproefde technologie

DC-netten en selectiviteit met behulp van VACON® NXP DCGuard™
Het gebruik van DC-netten in plaats van AC-netten kan de efficiëntie en voetafdruk van het systeem met maar liefst 20% verbeteren. En er is een aanzienlijk potentieel voor energiebesparing, met name wanneer DC-netten, energieopslag en/of generatoren met variabel toerental met elkaar worden gecombineerd.
