La Galleria Sellero si affida ai drives Danfoss per garantire una ventilazione sicura ed affidabile

mercoledì 6 aprile 2022

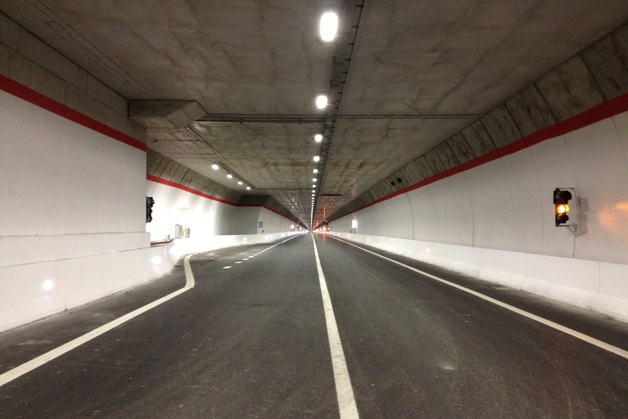

Galleria Sellero

Danfoss Drives garantisce una perfetta aerazione all'interno della Galleria “Sellero”, situata nei pressi di Brescia, sia in condizioni di normale traffico che in caso di incendio.

La galleria “Sellero”, della lunghezza di 5047 m, consente di bypassare i centri abitati dei Comuni di Capo di Ponte, Sellero, Cedegolo e Berzo Demo.
Per la ventilazione della galleria, sono state scelte l’affidabilità e le elevate prestazioni dei VLT® HVAC Drive FC 102, inverter con funzionalità specifiche per il settore HVAC, e dai VLT® Soft Starter MCD 500

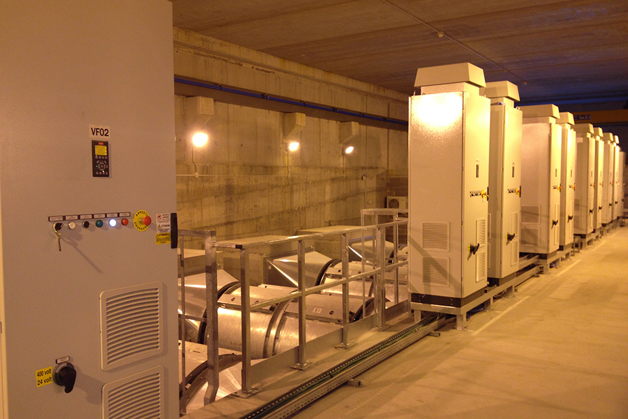

VLT HVAC Drive

Prestazioni eccezionali

Le prestazioni del sistema sono davvero ottimali.
E’ molto facile la gestione del flusso d’aria in galleria mediante l’utilizzo dei Soft Starters VLT® MCD500.
Gli otto VLT® HVAC Drive lavorano sempre a coppie e la portata d’aria richiesta in caso d’incendio viene garantita da 4 ventilatori (2 coppie) a 50Hz oppure da 6 ventilatori (3 coppie) a 35Hz.
Il cliente può agevolmente scegliere la combinazione ottimale ed anche le coppie di ventilatori da utilizzare.

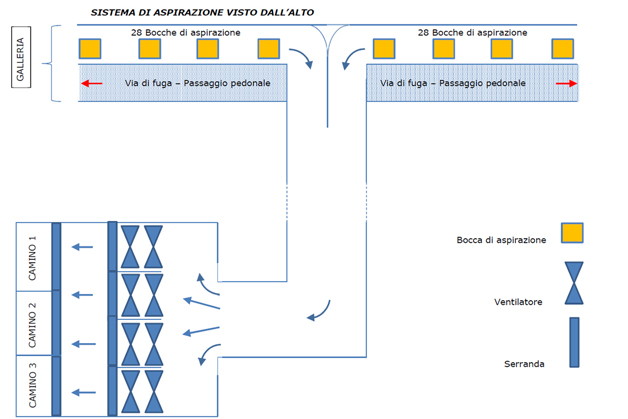

Sistema di aspirazione

Il sistema di aspirazione

La galleria viene costantemente ventilata da 22 soffiatori, ognuno dotato di motore da 55kW e alimentato a 690 V trifase, e da 8 ventilatori, ognuno con motore da 300kW, 535A alimentato a 400V trifase .
In condizioni normali l’aria viene soffiata verso l’ingresso oppure verso l’uscita in accordo al flusso naturale creato dal vento all’esterno.
Dei rilevatori di opacità opportunamente distribuiti lungo tutto il percorso, monitorizzano il grado di inquinamento dell’aria. Superata la soglia limite, quindi in caso di fumo eccessivo, vengono aperte le tre bocche di aspirazione più vicine all’incendio e si attiva il sistema di sicurezza formato dagli otto ventilatori ausiliari da 300 kW ciascuno, i quali convogliano l’aria in un grosso canale che viaggia esattamente sopra il tunnel stradale per tutta la sua lunghezza.
Le persone invece, in caso di pericolo, dovranno fuggire accedendo alla via di fuga che viaggia in parallelo alla condotta di aria aspirata.

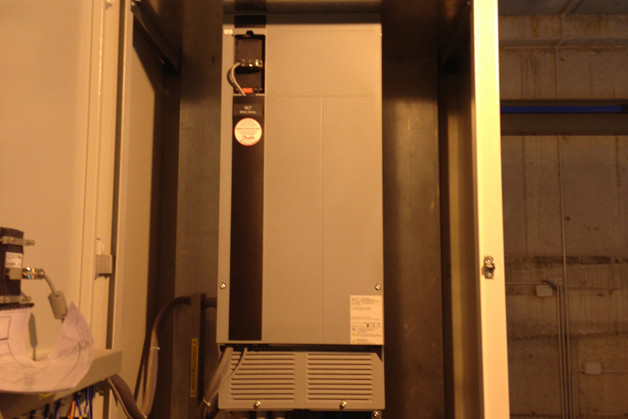

Inverter VLT HVAC Drive

Gli otto ventilatori, ognuno con motore da 300kW, 535A alimentato a 400V trifase, lavorano a coppie e sono gestiti da VLT® HVAC Drive FC102 in IP20 da 315 kW ciascuno, della serie D-Frame.

I drives vengono gestiti in logica cablata e monitorati da un plc mediante modbus RTU integrato di serie negli inverter.

L’eccezionale compattezza dei D-Frame ha permesso la costruzione di quadri elettrici dedicati, aventi dimensioni particolarmente contenute. L’armadio 800x1800mm accoglie abbondantemente l’inverter, un dispositivo di sezionamento da 800A, il passaggio dei cavi di ingresso e uscita (2 corde per fase da 185mmq) e le morsettiere del circuito ausiliario, il tutto lasciando ampio spazio di manovra agli operatori.
