Scambiatori di calore SONDEX® Spiral

  • Panoramica
  • Documentazione
  • Prodotti correlati
  • Domande frequenti
  • Casi di studio

Assolutamente perfetti per fanghi, fanghiglie, acque reflue, con elevato sporcamento, liquidi ad alta viscosità e liquidi contenenti fibre e solidi, i nostri scambiatori di calore a spirale SONDEX® rappresentano la soluzione ideale per applicazioni che richiedono il trattamento di fluidi problematici. La progettazione consente un flusso in controcorrente che rende possibile ottenere approcci termici molto stretti.

Utilizzando lamiere di metallo arrotolate al posto dei fasci di tubi, possiamo ottenere prestazioni termiche molto elevate senza compromettere e rinunciare all'ampiezza voluta dei canali che consente il flusso libero senza ostacoli del fluido.

Le lamiere avvolte a spirale contribuiscono inoltre a generare un flusso turbolento, e l'esecuzione con un canale unico permette di ridurre lo sporcamento con un meccanismo autopulente. L'accumulo di depositi determina aumenti localizzati della velocità, creando una abrasione ed una sollecitazione di taglio sufficiente, nella maggior parte dei casi, a disperdere gli accumuli. Ciò consente ai nostri scambiatori di calore a spirale SONDEX® di funzionare a lungo senza richiedere manutenzione né pulizia.

Alcuni fluidi, tuttavia, sono particolarmente problematici da comportare per lo scambiatore frequenti interventi di manutenzione e di pulizia. A questo scopo, abbiamo progettato dei fondi piani incernierati con morsetti a C per poter disporre di un'apertura a battente che si azioni con grande semplicità e senza l'uso di attrezzi speciali, consentendo l'accesso all'intera spirale per ispezioni ed interventi di pulizia.

Caratteristiche e vantaggi

La progettazione con canale unico genera alti gradienti di velocità, che determinano l'effetto autopulente capace di prevenire l'intasamento dello scambiatore. Gli scambiatori di calore a spirale sono la soluzione perfetta per fluidi impegnativi ad alta viscosità.

La dimensione del canale è scelta in base alla portata e alle caratteristiche del fluido. Le diverse soluzioni contraddistinte dal diametro e profondità della spirale consentono numerose combinazioni, grazie alle quali possiamo creare la soluzione perfetta per ciascuna applicazione.

Progettati per affrontare condizioni operative particolarmente impegnative e con un'ampia varietà disponibile di materiali e spessori delle piastre, i nostri scambiatori di calore a spirale possono essere adattati a qualsiasi richiesta per ogni applicazione.

Il fabbisogno limitato di manutenzione e pulizia garantisce un'operatività prolungata. Qualora si rendesse necessario un intervento di pulizia a causa di un fluido particolarmente impegnativo, i coperchi con cerniera consentono il facile accesso all'intera superficie di trasferimento del calore.

Essendo soluzioni estremamente compatte, i nostri scambiatori di calore a spirale richiedono un ingombro minimo. Malgrado le dimensioni ridotte, i percorsi lunghi e curvilinei consentono coefficienti di calore particolarmente elevati, sino al doppio rispetto ai modelli a fascio tubiero.

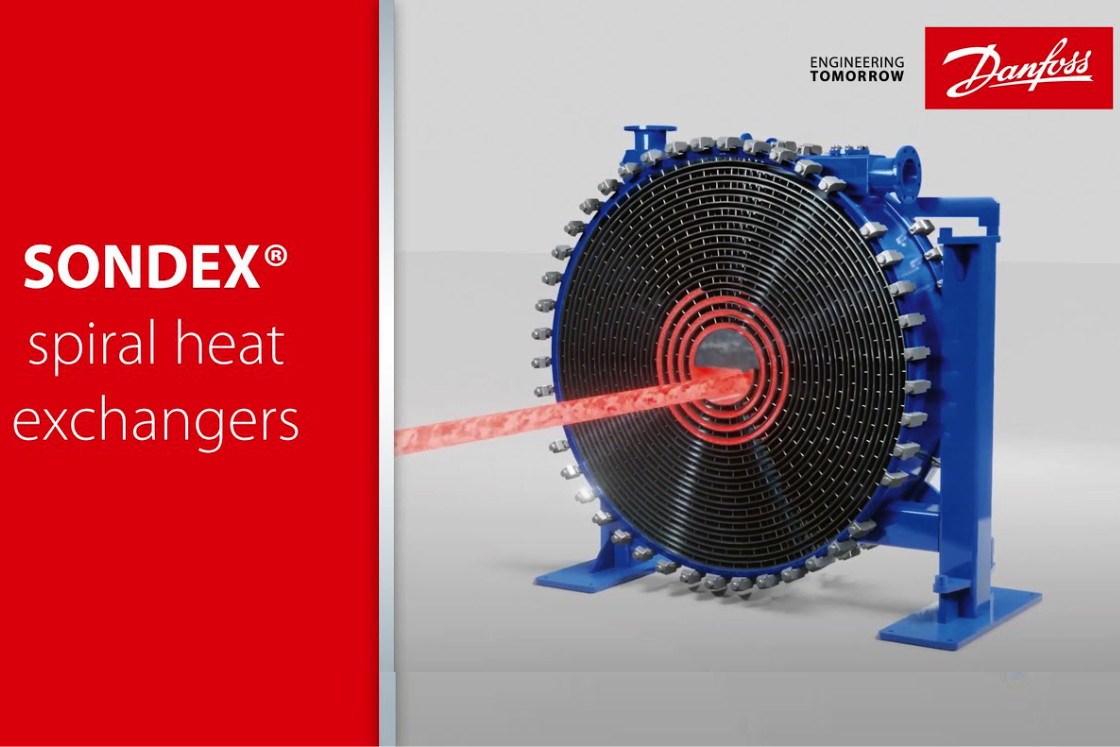

Spiral heat exchangers

SONDEX® Spiral heat exchangers

Applicazioni

  • Industria casearia/alimentare/delle bevande
  • Industria del biogas
  • Settore delle acque reflue
  • Industria cartiera
  • Industria pesante
  • Industria petrolchimica
  • Industria chimica

Specifiche tecniche

  • Connessioni da DN32 a DN300
  • (Telai progettati in conformità agli standard di costruzione FEA e PED 2014/68/EU (EN13445), e ASME sez. VIII, div. 1)
  • Materiali di rivestimento: acciaio al carbonio, acciaio inossidabile
  • Materiali spirale: acciaio al carbonio, acciaio inossidabile
  • Pressione di esercizio fino a 16 bar (145 psi)*
  • Temperature di esercizio da -20 a 200 °C (392 °F)

* Pressioni superiori disponibili su richiesta

Documentazione

Documentazione
Tipo Nome Lingua Valido per Aggiornato Scarica Tipo di file
Brochure A world of heat exchangers Rumeno, moldavo, moldavo Romania 16 nov, 2022 4.1 MB .pdf
Brochure A world of heat exchangers Inglese Multiplo 25 gen, 2023 6.9 MB .pdf
Brochure A world of heat exchangers Ungherese Ungheria 15 feb, 2023 1.8 MB .pdf
Brochure A world of heat exchangers Inglese Stati Uniti 08 lug, 2021 19.0 MB .pdf
Brochure A world of heat exchangers Lettone Lettonia 28 mag, 2020 7.1 MB .pdf
Brochure Eine Welt der Plattenwärmetauscher Tedesco Multiplo 06 lug, 2021 14.8 MB .pdf
Brochure Scambiatori di calore a spirale Italiano Italia 03 mag, 2022 3.3 MB .pdf
Brochure SONDEX® Free Flow sugar brochure Inglese Multiplo 22 giu, 2020 7.7 MB .pdf
Scheda tecnica SONDEX® Spiral heat exchanger - SonSPV Inglese Multiplo 25 ott, 2022 769.7 KB .pdf
Brochure Spiral heat exchanger Tedesco Multiplo 14 mar, 2022 4.5 MB .pdf
Brochure Spiral heat exchanger Inglese Multiplo 15 ott, 2021 4.5 MB .pdf
Brochure Spiral heat exchanger Slovacco Slovacchia 03 giu, 2021 7.3 MB .pdf
Brochure Un mondo di scambiatori Italiano Italia 03 mag, 2022 4.8 MB .pdf
Brochure Wymienniki ciepła Sondex Polacco Polonia 19 lug, 2019 1.5 MB .pdf
Brochure Брошура_Вдосконалені рішення теплообміну Ucraino Ucraina 01 set, 2022 3.2 MB .pdf

Prodotti correlati

  • if (isSmallPicture) { Scambiatori di calore a microcanali - Danfoss; } else if (isBigColumns) { Scambiatori di calore a microcanali - Danfoss } else { Scambiatori di calore a microcanali - Danfoss }
    Scambiatori di calore a microcanali

    Risparmia tempo e denaro con i prodotti MCHE standard L'introduzione di condensatori con scambiatori di calore a microcanali, che combinano l'efficienza delle risorse e dell'energia con un uso minimo di refrigeranti, sta permettendo lo sviluppo di soluzioni più agili e più pulite. Scegli uno dei nostri prodotti standard e potrai acquistare un qualsiasi quantitativo di condensatori, in qualsiasi momento, grandi o piccoli, in pronta consegna.

  • if (isSmallPicture) { Semi-welded plate heat exchanger; } else if (isBigColumns) { Semi-welded plate heat exchanger } else { Semi-welded plate heat exchanger }
    Scambiatori di calore a piastre semisaldati per la refrigerazione industriale ad ammoniaca

    Gli scambiatori di calore a piastre semisaldati sono ottimizzati per le applicazioni industriali. La serie progettata da Danfoss è rivolta ai sistemi ad ammoniaca e può essere utilizzata per applicazioni come condensatori, evaporatori con e senza pompa, sottoraffreddatori, desurriscaldatori e raffreddatori ad olio.

  • if (isSmallPicture) { Scambiatori di calore a piastre saldobrasate; } else if (isBigColumns) { Scambiatori di calore a piastre saldobrasate } else { Scambiatori di calore a piastre saldobrasate }
    Scambiatori di calore a piastre saldobrasate

    Le prestazioni dello scambiatore di calore a piastre saldobrasate (BPHE) sono state dimostrate in 30 anni di costante sviluppo e garantiscono un'efficienza senza pari per tutte le applicazioni.

  • if (isSmallPicture) { Scambiatori di calore a piastre SONDEX® Traditional- Danfoss; } else if (isBigColumns) { Scambiatori di calore a piastre SONDEX® Traditional- Danfoss } else { Scambiatori di calore a piastre SONDEX® Traditional- Danfoss }

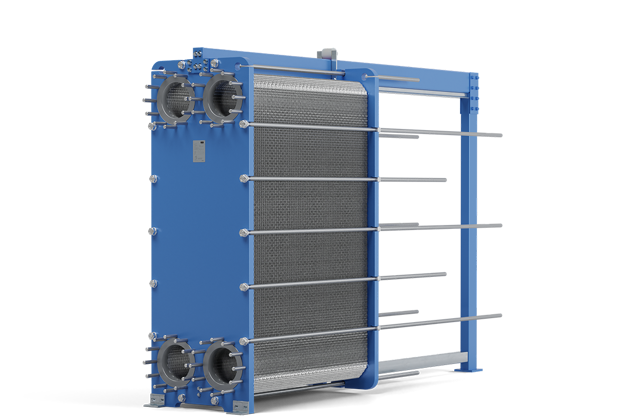

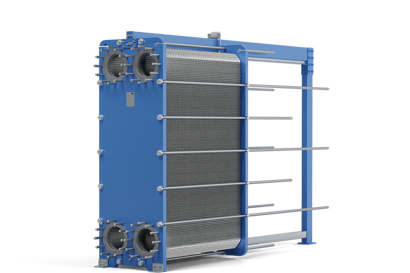

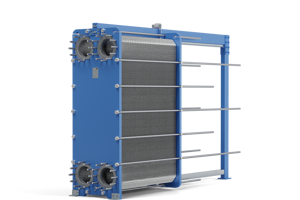

    Scambiatori di calore a piastre SONDEX® Traditional

    Gli scambiatori di calore a piastre SONDEX® Traditional sono la scelta ideale per una vasta gamma di applicazioni in diversi segmenti di mercato. Vantiamo il più grande portafoglio di piastre al mondo e personalizziamo ogni scambiatore di calore per soddisfare le vostre specifiche esigenze. Le tecnologie innovative e il design intelligente rendono i nostri scambiatori di calore a piastre tradizionali un investimento stellare.

  • if (isSmallPicture) { Scambiatori di calore a piastre SONDEX® Sanitary- Danfoss; } else if (isBigColumns) { Scambiatori di calore a piastre SONDEX® Sanitary- Danfoss } else { Scambiatori di calore a piastre SONDEX® Sanitary- Danfoss }
    Scambiatori di calore a piastre SONDEX® Sanitary

    Gli scambiatori di calore a piastre per uso sanitario SONDEX® Sanitary sono realizzati per applicazioni con requisiti igienici rigorosi e utilizzano materiali conformi alle norme FDA. Teniamo molto al vostro prodotto finale e adottiamo le misure necessarie a garantire la massima qualità di produzione. Ciascuna soluzione è progettata in base alle vostre esigenze per offrirvi le condizioni perfette per il vostro prodotto.

Domande frequenti

La scelta dello scambiatore di calore dipende da molti fattori. I nostri tecnici di vendita qualificati progettano lo scambiatore di calore con le dimensioni appropriate e le specifiche corrette in base ai vostri consigli e alle vostre esigenze, per assicurare che riceviate una soluzione di qualità che funzioni in modo ottimale.

I nostri scambiatori di calore sono approvati e certificati secondo gli standard e i requisiti del settore. Per dettagli specifici, vi preghiamo di contattare il vostro rappresentante vendite locale del marchio SONDEX®.

Contattare il responsabile vendite locale del marchio SONDEX®.

Contattare l'ufficio vendite locale del marchio SONDEX®. Per ottenere un preventivo più accurato, vi preghiamo di preparare i seguenti dati:

  • applicazione,
  • Tipo di fluido,
  • caduta di pressione,
  • portata,
  • pressione di funzionamento,
  • proprietà termodinamiche, temperatura,
  • temperatura d'esercizio.

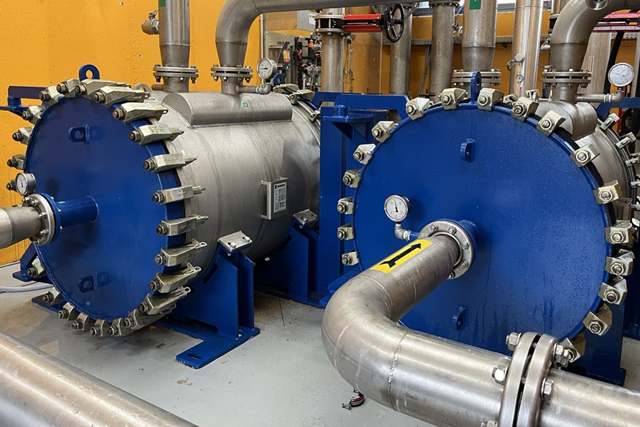

Casi di studio
