CCMT - una valvola con funzionalità versatili negli impianti transcritici di CO2

La CCMT è una valvola elettrica di regolazione della pressione altamente affidabile e ottimizzata per la refrigerazione in applicazioni a CO₂ transcritiche. La valvola può essere impiegata in numerosi impianti transcritici. Per prima cosa, la valvola permette il controllo del raffreddatore di gas ad alta pressione (transcritico). Secondariamente, la CCMT può essere usata come valvola di by-pass del gas (controllo a media pressione). Se lo si desidera, la valvola può essere utilizzata anche come normale valvola di espansione per gli evaporatori (non si applica alla CCMT Light - prove di verifica in corso), o come valvola elettrica di regolazione della pressione nella sezione di aspirazione.

Visualizza i modelli in 3D

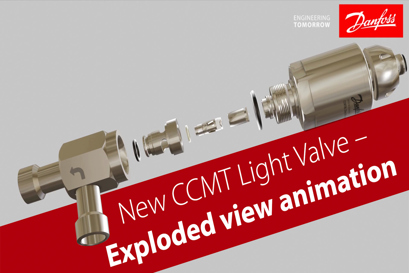

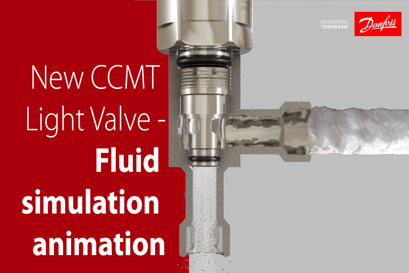

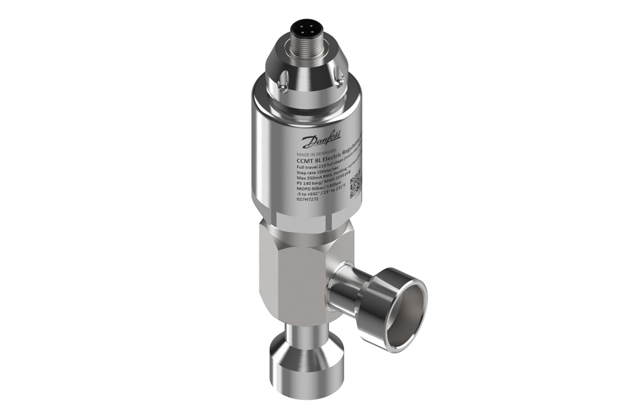

CCMT Light

La CCMT Light è l'ultima aggiunta alla gamma CO2. La valvola è robusta, precisa e facile da usare e permette una facile installazione e una semplice manutenzione sul campo. È progettata per avere un'alta tolleranza allo sporco e ai detriti, il che riduce le problematiche legate alla manutenzione e migliora l'affidabilità a lungo termine del sistema. Il tempo di installazione è ridotto perché la valvola è fornita in posizione aperta, ossia pronta per la saldatura/brasatura che a sua volta riduce i costi di produzione e aumenta la produttività.

CCMT 16-42

Con la valvola elettrica di regolazione CCMT 16-42 per applicazioni a CO2transcritiche, si disporrà di una soluzione tre-in-uno pienamente efficiente con una valvola, un trasmettitore e un filtro integrati in un'unica unità compatta. Il design a cartuccia fa sì che tutte le parti funzionali siano di facile manutenzione e possano essere sostituite agevolmente; l’orifizio, per esempio, non rimane nel corpo quando la valvola viene smontata. Quando si sostituisce la cartuccia, si ottiene una valvola completamente nuova. Allo stesso tempo, l'integrazione di valvola, trasmettitore e filtro in un’unica unità consente anche una facile installazione, con un minor numero di attacchi e un basso rischio di perdite. La valvola è dotata di attacchi a saldare/a brasare e saldati, così da essere compatibile con ogni impianto.

Una soluzione perfetta per tutti i sistemi di refrigerazione a CO2

La gamma completa CCMT copre i sistemi di refrigerazione a CO2 di tutte le dimensioni, dalle applicazioni più piccole ai sistemi di più grandi dimensioni. La CCMT Light è ottimale per unità a condensazione o piccoli gruppi fino a 100 kW e la CCMT 16-42 per gruppi medi e grandi da 100 kW fino a 600 kW.

Caratteristiche e vantaggi

Affidabile: duratura e basata su una tecnologia collaudata, con risultati comprovati.

Flessibile: può essere utilizzata con la maggior parte dei regolatori esistenti

Pienamente efficiente: facile da smontare per la manutenzione e la sostituzione dei singoli componenti per la massima sicurezza alimentare

Semplice: applicazioni versatili per il controllo della pressione nei sistemi transcritici e come valvola di by-pass del gas (l'omologazione CCMT Light per la valvola di espansione per evaporatori è in corso).

Rapida installazione: valvole fornite in posizione aperta pronte per essere saldate/brasate senza necessità di smontaggio.

Unità compatta 3 in 1: integrazione di valvola di regolazione elettrica, trasmettitore e filtro; facile da installare con pochi attacchi (disponibile solo nelle misure 16, 24, 30 e 42).

Gamma dei prodotti

  • if (isSmallPicture) { CCMT Light; } else if (isBigColumns) { CCMT Light } else { CCMT Light }

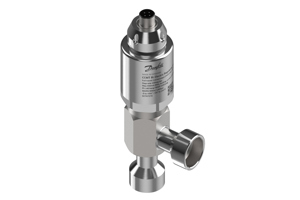

    CCMT Light

    La CCMT è una valvola elettrica di regolazione della pressione altamente affidabile e ottimizzata per la refrigerazione CO₂ transcritica. La valvola può essere impiegata in numerosi impianti transcritici, sia come valvola di raffreddamento del gas che come valvola di by-pass del gas. La gamma CCMT Light presenta le capacità di 0,3; 0,5 e 0,8 Kv.

  • if (isSmallPicture) { CCMT 2-8 ; } else if (isBigColumns) { CCMT 2-8 } else { CCMT 2-8 }

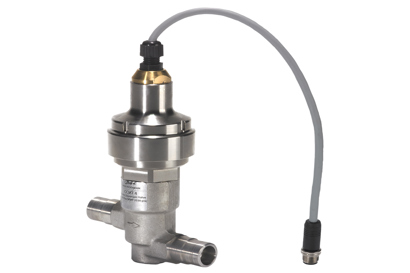

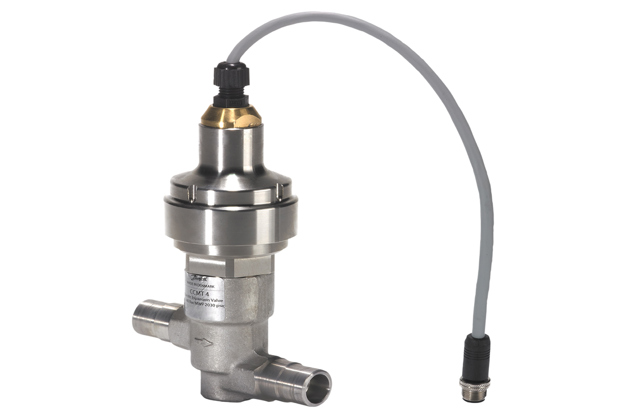

    CCMT 2-8

    La CCMT 2-8 è una valvola elettrica di regolazione della pressione altamente affidabile e ottimizzata per la refrigerazione CO₂ transcritica, sia come valvola ad alta pressione che di by-pass del gas.  Può essere utilizzata come valvola di espansione per gli evaporatori, o come valvola elettrica di regolazione della pressione nella sezione di aspirazione.

  • if (isSmallPicture) { CCMT 16-42; } else if (isBigColumns) { CCMT 16-42 } else { CCMT 16-42 }

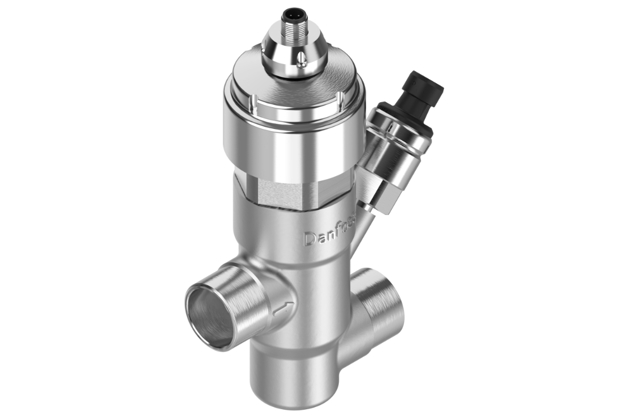

    CCMT 16-42

    La CCMT 16-42 è una valvola elettrica di regolazione della pressione affidabile destinata alla refrigerazione transcritica a CO₂ di portata superiore. La valvola può essere utilizzata come valvola ad alta pressione, di by-pass del gas e di espansione per gli evaporatori, o come valvola elettrica di regolazione della pressione nella sezione di aspirazione.

Documentazione

Documentazione
Tipo Nome Lingua Valido per Aggiornato Scarica Tipo di file
Brochure CCMT Electric Regulating Valve leaflet Inglese Multiplo 15 giu, 2021 1.1 MB .pdf
Scheda tecnica Electric regulating valve, type CCMT 2-8 and 16-42 Inglese Multiplo 23 mar, 2021 18.8 MB .pdf
Guida all’installazione Electric regulating valves, type CCMT 2 - CCMT 8 / CCMT 16 - CCMT 42 Inglese Multiplo 28 mag, 2021 1.8 MB .pdf
Guida all’installazione Electric regulating valves, type CCMT 2 - CCMT 8 / CCMT 16 - CCMT 42 Francese Multiplo 01 apr, 2016 1.7 MB .pdf
Guida all’installazione Electric regulating valves, type CCMT 2 - CCMT 8 / CCMT 16 - CCMT 42 Cinese (CN) Multiplo 08 mar, 2016 1.8 MB .pdf
Guida all’installazione Electric regulating valves, type CCMT 2 - CCMT 8 / CCMT 16 - CCMT 42 Tedesco Multiplo 31 mar, 2016 1.7 MB .pdf
Guida all’installazione Electric regulating valves, type CCMT 2 - CCMT 8 / CCMT 16 - CCMT 42 Spagnolo, castigliano Multiplo 21 mar, 2016 1.7 MB .pdf
Guida all’installazione Electric regulating valves, Type CCMT 3 – 10 Light Inglese Multiplo 29 gen, 2021 837.2 KB .pdf
Scheda tecnica Electric regulating valves, type CCMT Light 3 - 5 - 8 - 10L Inglese Multiplo 18 mar, 2021 6.2 MB .pdf
Brochure Save energy and protect the environment with CO2 solutions - Special version for Food Retail Inglese Multiplo 09 feb, 2022 17.7 MB .pdf
Brochure Save energy and protect the environment with CO2 solutions - Special version for Food Retail Francese Multiplo 03 lug, 2018 3.4 MB .pdf
Brochure Save energy and protect the environment with CO2 solutions - Special version for Food Retail Spagnolo, castigliano Spagna 30 giu, 2022 9.9 MB .pdf
Brochure Save energy and protect the environment with CO2 solutions - Special version for Food Retail Francese Frankrike 04 ago, 2022 11.7 MB .pdf
Brochure Smart Store Brochure Tedesco Multiplo 20 ago, 2020 3.7 MB .pdf
Brochure Smart Store Brochure Inglese Multiplo 04 mag, 2020 17.2 MB .pdf
Brochure Un portafoglio completo di soluzioni di refrigerazione a CO₂ Italiano Italia 16 lug, 2022 20.1 MB .pdf
Guida all’installazione Valvole di regolazione elettriche, Tipo CCMT 2 – CCMT 8 / CCMT 16 – CCMT 42 Italiano Multiplo 08 mar, 2016 1.7 MB .pdf

Prodotti correlati

  • if (isSmallPicture) { Valvole di espansione ad azionamento elettrico CTR per applicazioni a CO₂ transcritiche; } else if (isBigColumns) { Valvole di espansione ad azionamento elettrico CTR per applicazioni a CO₂ transcritiche } else { Valvole di espansione ad azionamento elettrico CTR per applicazioni a CO₂ transcritiche }

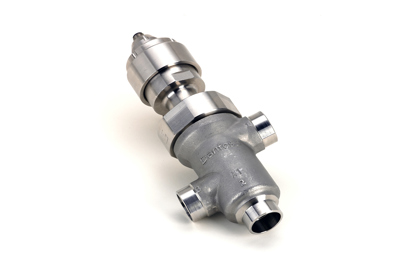

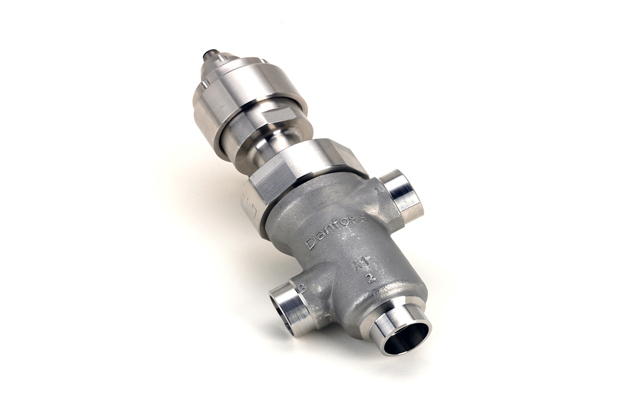

    Valvole di espansione ad azionamento elettrico CTR per applicazioni a CO₂ transcritiche
