Vrste hidrauličkog balansiranja: Dinamičko hidrauličko balansiranje

Što je dinamičko hidrauličko balansiranje?

Za razliku od statičkog balansiranja, u varijanti dinamičkog balansiranja razmatra se i slučaj djelomičnog opterećenja. Korištenjem dinamičkih balans ventila ili termostatskih tlačno neovisnih ventila, diferencijalni tlak na radijatoru ili u cjevovodu može se održavati konstantnim u cijeloj zgradi pod svim uvjetima opterećenja s ovim rješenjem za balansiranje. Maseni tokovi se pravilno održavaju čak i pod djelomičnim opterećenjem ili promjenjivim uvjetima opterećenja – otuda naziv dinamičko balansiranje.

Koje su prednosti dinamičkog hidrauličkog balansiranja?

Iako je sustav dizajniran za rad pod punim opterećenjem kao i kod statičkog balansiranja, odgovarajuća distribucija tople vode osigurana je čak i pod uvjetima djelomičnog opterećenja. To znači da sustav grijanja također omogućuje znatno veće uštede energije tijekom cijele godine usprkos promjenjivim zahtjevima za grijanje (npr. za promjene postavki termostata specifične za korisnika). Buke zbog strujanjam koja se često čuje tijekom statičkog balansiranja, u dinamičkoj verziji gotovo da nema. To se događa samo ako se na radijatoru umjesto regulatora diferencijalnog tlaka ili o tlačno neovisnog termostatskog ventila koristi graničnik protoka. Ako se diferencijalni tlakovi dalje smanje na potrebni minimum, buka se također može isključiti s ove strane.

Koje su primjene prikladne za dinamičko balansiranje?

To obično ovisi o pojedinačnom slučaju. U većim stambenim zgradama i zgradama posebne namjene, na primjer, ova varijanta balansiranja je jedina isplativa opcija, budući da ovdje statičko balansiranje ovdje nije baš praktično zbog veličine sustava. Također je energetski učinkovitije od statične verzije. Međutim, trošak komponenti u dinamičkom balansiranju je veći, jer su potrebni tlačno neovisni ventili. Što se tiče omjera cijene i učinka, statičko balansiranje je stoga vodeće kod obiteljskih kuća i dvojnih kuća, jer su termostatski radijatorski ventili s predpodešavanjem često već ugrađeni. Balansiranje se može izvesti brzo i isplativo jednostavnim "ponovnim izračunom" (npr. s aplikacijom Danfoss Installer). Isto vrijedi i za podno grijanje, jer zbog inercije takvih sustava dinamičkim uravnoteženjem ne postižemo značajne prednosti. S druge strane, u radijatorskim sustavima, kombinacija automatskog i dinamičkog balansiranja općenito daje najbolje rezultate i, posebno, optimalno prikazuje promjenjivo ponašanje korisnika (više detalja o tome bit će dano u trećem dijelu naše serije). Kako bi se iskoristio daljnji potencijal uštede energije u velikim sustavima, isplati se investirati u visokokvalitetne ventile kao što su digitalni aktuatori, koji omogućuju integraciju sustava grijanja u nadređeni sustav automatizacije zgrade.

Koje su komponente prikladne za ugradnju dinamičkog hidrauličkog balansiranja?

Prikladne komponente za dinamičko hidroničko balansiranje su termostatski ventili neovisni o tlaku, kao što je Danfoss tip RA-DV ili ugrađeni ventili s blokom ventila RLV-KDV, u kombinaciji s mehaničkim radijatorskim termostatima, kao što je RA2000; elektronički radijatorski termostati s automatskim senzorom kao Danfoss AllyTM; i regulacijski ventili diferencijalnog tlaka, kao što su Danfoss ASV-PV i partnerski ventil ASV-BD.

Za rješenja podnog grijanja preporučujemo ugradnju razdjelnika podnog grijanja s Danfoss IconTM regulacijom i regulacijskim ventilom diferencijalnog tlaka kao što je Danfoss AB-PM prije svakog razdjelnika.

Za sustave potrošne tople vode preporučujemo upotrebu MTCV ventila (ovisno o temperaturi). Time je sustav energetski učinkovitiji, a povećava se i sigurnost korisnika od infekcije legionelom i opasnosti od ozljeda zbog previsoke temperature vode.

Povezani proizvodi

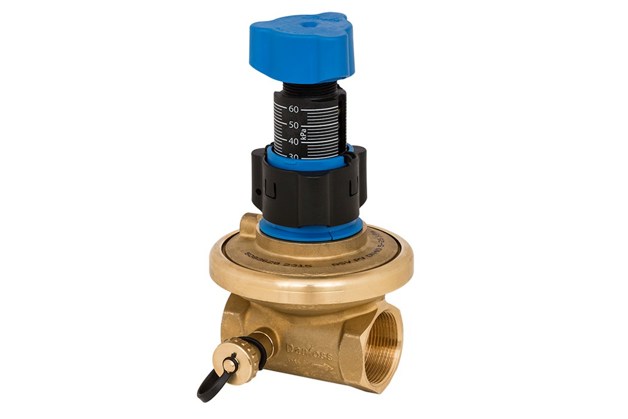

Regulacijski ventili diferencijalnog tlaka

Regulacijski ventili diferencijalnog tlaka pružaju rješenje dinamičkog balansiranja za HVAC aplikacije. Ventili uklanjaju fluktuacije tlaka koje se javljaju u sustavima s promjenjivim protokom, kao što su dvocijevni radijatorski sustavi, u uvjetima djelomičnog opterećenja. Ove vrste ventila također se mogu koristiti za podno grijanje i ugodno hlađenje.

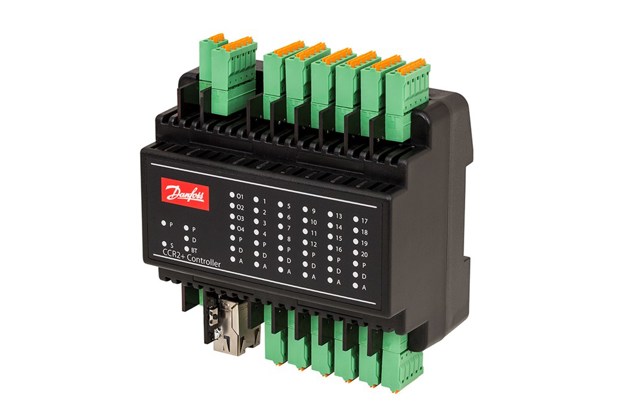

MTCV s CCR2+

Ventili za toplinsko balansiranje MTCV pružaju dinamičko rješenje za balansiranje temeljeno na temperaturi za aplikacije s pitkom vodom. U kombinaciji s CCR2+ uspostavlja se pametno i energetski učinkovito elektroničko upravljačko rješenje za nadzor i dezinfekciju sustava PTV-a.

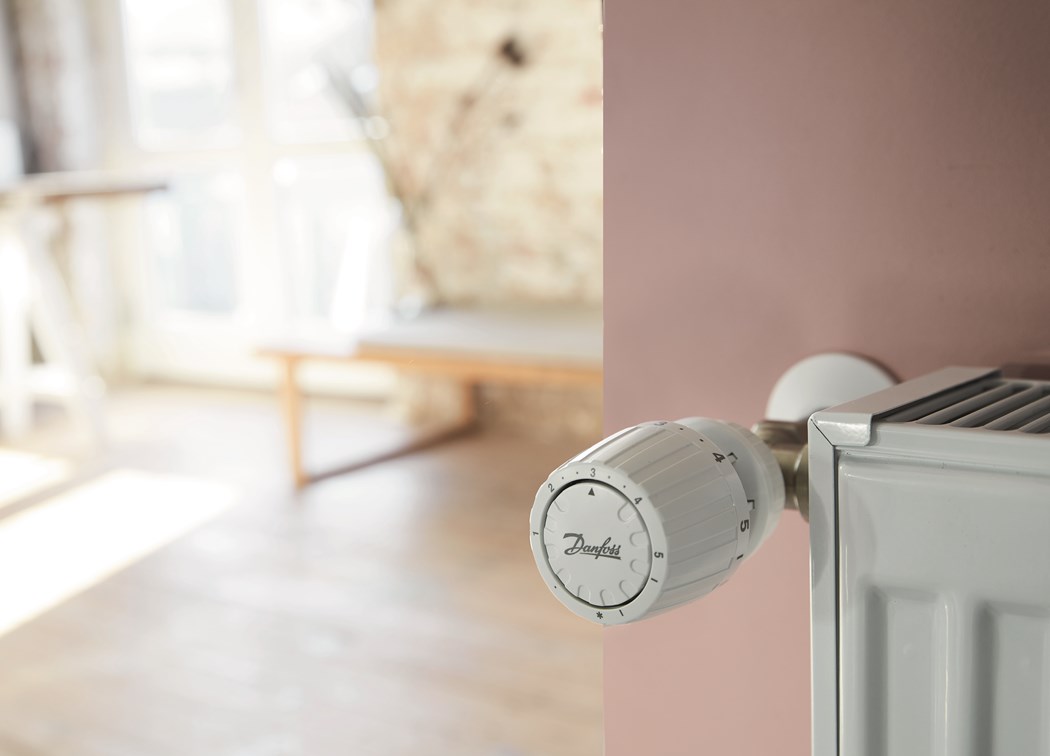

Radijatorski osjetnici

Danfoss radijatorski termostati održavaju stalne željene sobne temperature, pojedinačno za sobu i pomažu u smanjenju potrošnje energije.

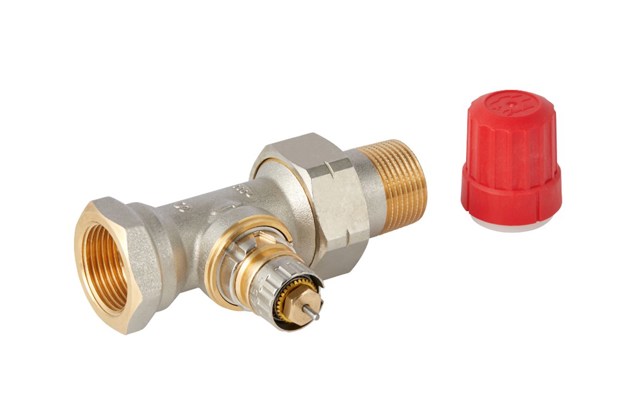

Radijatorski ventili

Robusno izrađeni i dizajnirani da zadovolje zahtjeve komercijalnog i industrijskog sektora, opsežan asortiman Danfoss radijatorskih ventila dostupan je za praktički sve sustave i uvjete ugradnje.

Danfoss Icon™

Napredna kontrola podnog grijanja, napravljena da odgovara Vašim okvirima prekidača.

Niz sobnih termostata i zonskih regulatora za vodeno podno grijanje i druge primjene s aktuatorima. Dizajniran kao prekidač za svjetlo kako bi nadopunio interijer.

Danfoss Icon™ podrška

Ovdje možete pronaći dokumentaciju, informacije o softveru, videozapise o instalaciji i vodiče.

Pročitajte više o vrstama hidrauličkog balansiranja

Statičko hidrauličko balansiranje

Kod statičkog hidrauličkog balansiranja protok se regulira ručno, preko tlačno ovisnih ventila. Ovdje se protoci izračunavaju i postavljaju isključivo za slučajeve punog opterećenja - dakle cilj je optimizirana distribucija vode za grijanje za maksimalnu učinkovitost sustava grijanja.

Automatsko hidrauličko balansiranje

Automatsko hidrauličko balansiranje može se koristiti kao dodatak ili kao alternativa statičkom ili dinamičkom balansiranju. Rješenja za automatsko balansiranje koriste inteligentnu digitalnu kontrolu sustava za idealnu implementaciju potpunog hidrauličkog balansiranja bez složenih predizračunavanja.

Osnove hidrauličkog balansiranja

Hidraulično balansiranje jedna je od najvažnijih mjera za optimizaciju sustava grijanja. Iako su svi stručnjaci upoznati s ovom mjerom, još uvijek je teško povući jasnu razliku između njezinih varijanti – statičkog, dinamičkog i automatskog balansiranja.
