Échangeurs à plaques et joints sanitaires

H-Frame line-up, hygienic gasketed plate heat exchangers

Découvrez un traitement supérieur avec les échangeurs à plaques et joints sanitaires Danfoss, méticuleusement conçus pour répondre aux exigences d’hygiène les plus strictes. Nos solutions utilisent des matériaux conformes à la FDA pour garantir la plus haute qualité de votre produit final.

Nos échangeurs à plaques et joints sanitaires sont parfaitement adaptés à une variété d’applications dans l’industrie agroalimentaire. Qu’il s’agisse de la pasteurisation dans la transformation des produits laitiers, du refroidissement dans la production de boissons ou du chauffage dans les brasseries, ces cadres offrent la flexibilité et l’efficacité nécessaires pour optimiser vos processus. De la pasteurisation des œufs à la production de jus de fruits, les cadres alimentaires Danfoss garantissent le respect des normes d’hygiène tout en fournissant des performances exceptionnelles dans toutes les applications.

Pourquoi choisir les échangeurs à plaques sanitaires Danfoss ?

Chez Danfoss, nous accordons la priorité à la qualité de vos produits en adaptant chaque échangeur de chaleur à vos besoins spécifiques. Notre technologie de plaque avancée garantit un traitement en douceur des fluides, un contrôle précis du débit et des profils de température optimaux, garantissant des conditions parfaites pour votre application.

Caractéristiques et avantages

Conception de cadre hygiénique : conçus pour répondre aux dernières normes de l’industrie, nos cadres sont conformes aux normes de matériaux de la FDA, garantissant un traitement sûr et hygiénique.
Technologie de plaque supérieure : obtenez la meilleure qualité de produit grâce à un traitement doux des fluides, réglez le débit avec précision et réglez parfaitement la température.
Maintenance facile : choisissez entre des cadres revêtus ou en acier inoxydable massif de conception facile d’accès, permettant une inspection, une maintenance ou un nettoyage rapides, y compris le nettoyage en place (NEP).
Rendement énergétique : nos pasteurisateurs régénératifs peuvent recycler jusqu’à 95 % de l’énergie, offrant des économies substantielles sur la consommation électrique.

Applications courantes :

Nos échangeurs à plaques et joints sanitaires sont polyvalents et idéaux pour une large plage d’applications, notamment :

Boissons : boissons gazeuses non alcoolisées, pasteurisation des boissons sportives, pasteurisation du thé glacé.
Brasserie : réchauffeur/refroidisseur de moût, refroidisseur de condensat, refroidisseur de levure, refroidisseur de bière, pasteurisation.
Traitement des œufs : pasteurisation des œufs, chauffage/refroidissement.
Produits laitiers : refroidissement du lait cru, pasteurisation du lait, refroidissement du yaourt, pasteurisation et refroidissement du mélange de glace, pasteurisation de la crème, refroidissement de la crème/du babeurre, pasteurisation du lait de fromage, pasteurisation du lactosérum.
Production de jus de fruits : pasteurisation du jus, refroidissement du concentré de jus, chauffage de l’eau.

Spécifications techniques

Pression d’utilisation : 10 – 25 bar
Température nominale : -10 – 150 C°
Taille de la connexion : DN25 – DN125
Raccords : DIN11853-1, DIN11864-2, DIN11851, ISO2852 Clamp
Certification : PED, ASME U, CRN
Construction : conception selon 3A

Faites l’expérience d’une qualité et d’une efficacité inégalées avec les échangeurs de chaleur à plaques et joints sanitaires de Danfoss, votre partenaire de confiance dans les applications sanitaires.

Documents

Documents
Type	Nom	Langue	Valide pour	Mis à jour	Télécharger	Type de fichier
Brochure	A world of heat exchangers	Roumain, moldave, moldaves	Roumanie	10 oct., 2024	9.7 MB	.pdf
Brochure	A world of heat exchangers	Bulgare	Bulgarie	04 oct., 2024	5.3 MB	.pdf
Brochure	A world of heat exchangers	Anglais	Multiple	15 sept., 2025	4.7 MB	.pdf
Guide d’utilisation	DA - Gasketed and semi-welded Plate type heat exchangers	Danois	Multiple	05 juin, 2025	9.1 MB	.pdf
Guide d’utilisation	DE - Gasketed and semi-welded Plate type heat exchangers	Allemand	Multiple	05 juin, 2025	9.2 MB	.pdf
Guide d’utilisation	Echangeurs à plaques et joints et à plaques semi-soudées	français, langue française	Multiple	05 juin, 2025	9.1 MB	.pdf
Guide d’utilisation	EN - Gasketed and semi-welded Plate type heat exchangers	Anglais	Multiple	02 juin, 2025	9.6 MB	.pdf
Brochure	Gasketed plate heat exchangers - Next-generation heat transfer solutions	Anglais	Multiple	15 sept., 2025	5.6 MB	.pdf
Guide d’utilisation	HU - Gasketed and semi-welded Plate type heat exchangers	Hongrois	Multiple	05 juin, 2025	9.1 MB	.pdf
Brochure	Hygienic gasketed plate heat exchangers for the food and beverage industry	Anglais	Multiple	15 sept., 2025	5.1 MB	.pdf
Guide d’utilisation	IT - Gasketed and semi-welded Plate type heat exchangers	Italien	Multiple	05 juin, 2025	9.1 MB	.pdf
Guide d’utilisation	PL - Gasketed and semi-welded Plate type heat exchangers	Polonais	Multiple	05 juin, 2025	9.2 MB	.pdf
Guide d’utilisation	RU - Gasketed and semi-welded Plate type heat exchangers	Russe	Multiple	17 mai, 2024	16.5 MB	.pdf
Brochure	SONDEX® Free Flow sugar brochure	Anglais	Multiple	27 nov., 2024	7.2 MB	.pdf
Brochure	SONDEX® Traditional Plate Heat Exchangers	Anglais	Multiple	12 févr., 2024	9.4 MB	.pdf
Guide d’utilisation	SV - Gasketed and semi-welded Plate type heat exchangers	Suédois	Multiple	17 nov., 2025	9.6 MB	.pdf
Guide d’utilisation	ZH - Gasketed and semi-welded Plate type heat exchangers	Chinois	Multiple	05 juin, 2025	9.6 MB	.pdf
Brochure	Брошура_Вдосконалені рішення теплообміну	Ukrainien	Ukraine	01 oct., 2025	3.8 MB	.pdf

Produits associés

Échangeurs de chaleur SONDEX® à plaques et à calandre (SPS)

Nos échangeurs de chaleur à plaques et à calandre (SPS) SONDEX® conviennent parfaitement aux tâches de condensation et de chauffage à la vapeur. Grâce à un jeu de plaques entièrement soudé, les échangeurs de chaleur sont bien adaptés au traitement des fluides agressifs, ainsi qu'à des niveaux de pression et des températures élevés. Moins encombrants et beaucoup plus légers, ils remplacent parfaitement les échangeurs de chaleur multitubulaires.

Évaporateurs SONDEX®

Les évaporateurs SONDEX® sont conçus pour gérer des tâches d'évaporation avancées. L'utilisation de cassettes à plaques semi-soudées permet de garantir que les fluides ne se mélangent jamais. Les cassettes à plaques sont conçues pour garantir un niveau de turbulence optimal des deux côtés, tout en assurant une distribution uniforme du fluide, ce qui permet d'obtenir des performances supérieures et une excellente qualité de produit.

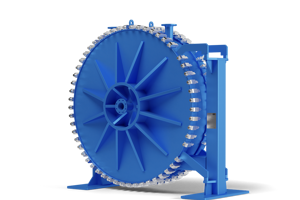

Échangeurs de chaleur SONDEX® spiralés

Particulièrement adaptés aux boues, eaux usées, salissures, liquides à forte viscosité et liquides contenant des fibres et des solides, les échangeurs de chaleur SONDEX® spiralés constituent la solution définitive pour les applications exigeant le traitement de fluides difficiles. Leur conception permet un débit à contre-courant qui permet d'obtenir des températures très proches des besoins réels.

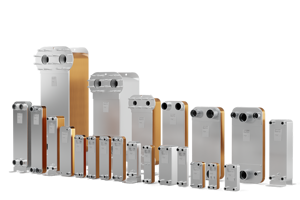

Échangeurs de chaleur à plaques brasées

Les performances de l’échangeur de chaleur à plaques brasées (BPHE) ont été prouvées par 30 années de développement continu. La garantie d'une efficacité inégalée pour toutes les applications.

Condensateurs SONDEX®

Les condenseurs SONDEX® sont parfaits pour les applications spéciales que les échangeurs de chaleur à plaques ordinaires ne peuvent pas gérer. Conçus pour s'adapter à des volumes importants de débits de vapeur, ce produit est pourvu d'une grande entrée pour le flux de vapeur. Combinés à un temps de séjour réduit, ils établissent des conditions de condensation optimales, même pour les applications utilisant de la vapeur basse pression.

FAQ

Quel type d'échangeur de chaleur me convient le mieux ?

Pour choisir un échangeur de chaleur, il convient de tenir compte de nombreux facteurs. Nos ingénieurs commerciaux qualifiés conçoivent l'échangeur de chaleur avec les dimensions appropriées et les spécifications qui conviennent en fonction de vos intrants et de vos besoins, pour garantir une solution de qualité qui fonctionne de manière optimale.

Quels sont les certificats disponibles pour les échangeurs de chaleur ?

Nos échangeurs de chaleur sont approuvés et certifiés conformément aux normes et exigences de l'industrie. Pour plus de détails, veuillez contacter votre commercial local représentant la marque SONDEX^®.

Où puis-je me procurer une liste de prix ?

Veuillez contacter votre commercial local représentant la marque SONDEX^®.

Comment obtenir un devis ?

Veuillez contacter votre représentant commercial local de la marque SONDEX^®. Pour obtenir un devis précis, veuillez préparer les données suivantes :

utilisation,
type de fluide,
chute de pression,
débit,
pression d’utilisation,
propriétés thermodynamiques, température,
température de fonctionnement.
