Optimisation des performances du démarrage progressif pour les applications à vitesse fixe

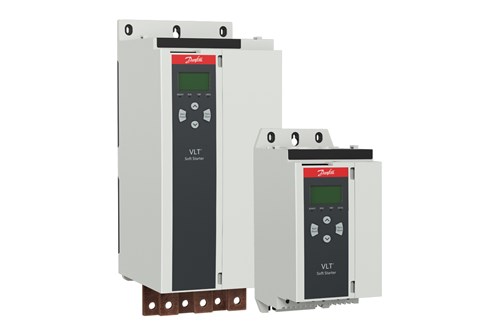

Le VLT® Soft Starter MCD 600 combine les dernières avancées en matière de commandes et de protections avec un niveau d'intelligence accru pour des performances supérieures dans les applications à vitesse fixe.
Le MCD 600 est plus flexible que jamais à installer, grâce à une grande variété de cartes d’option communication Ethernet et série, à des cartes à puce dédiées à des applications et à la prise en charge de huit langues.
Un bipasse intégré assure à la fois un rendement extrêmement élevé et un fonctionnement sans harmoniques à pleine vitesse, de sorte à réduire la consommation d'énergie et les besoins en refroidissement. L'accent est porté sur la simplicité d'utilisation avec des fonctions telles que le nettoyage de la pompe, le fonctionnement PowerThrough et la planification basée sur un calendrier ou sur le temps d’exécution. Des protections plus étendues du moteur et du démarreur garantissent une disponibilité accrue.
Tensions d'alimentation et plages de puissance
Plage de tension réseau
- 3 x 200-525 V CA (T5)
- 3 x 380-690 V CA (T7)
Plage de courant et protection
- IP20 : 20-129 A (nominal)
- IP00 : 144-579 A (nominal)
Caractéristiques et avantages
Assistance au nettoyage de la roue intégrée avec la fonction dédiée de la pompe
Analyse facile de l'application avec jusqu'à 348 événements enregistrés, ainsi qu'une analyse du code QR pour le numéro de série et les données d'événement
Accès facile aux données et temps de démarrage et de mise à niveau réduits grâce au port USB intégré
Plus de fiabilité et de disponibilité grâce aux protections étendues du moteur et du contrôleur
Flexibilité pour les applications à faible vitesse, avec fonction de jogging
Amélioration de la disponibilité avec la fonction PowerThrough et sa commande biphasée si une phase est endommagée en présence d'un thyristor en court-circuit
Connectivité facile pour le démarreur progressif aux réseaux Ethernet, tels que PROFINET et Ethernet/IP
La programmation est rapide et facile grâce à trois systèmes de menu (menu rapide, configuration de l'application et menu principal), à un affichage graphique sur quatre lignes et à un clavier logique
Le meilleur profil de démarrage et d'arrêt pour l'application est sélectionné à l'aide de la commande d'accélération adaptative (AAC)
Les coûts d'installation sont inférieurs et les sollicitations du moteur sont moindres grâce au freinage par injection de CC réparti uniformément sur trois phases
Il est possible de gagner de l'espace, de réduire les coûts de câblage et la rénovation est plus facile grâce à des contacteurs de bipasse internes et à des barres bus réglables en position haute et basse
Documents
| Type | Nom | Langue | Valide pour | Mis à jour | Télécharger | Type de fichier |
|---|---|---|---|---|---|---|
| Brochure | Améliorer la disponibilité, économiser de l’énergie et protéger efficacement les moteurs | français, langue française | Multiple | 20 déc., 2022 | 13.4 MB | |
| Certificate | CQC - China Quality Certification Centre | Anglais | Multiple | 01 août, 2022 | 1.0 MB | |
| Certificate | CQC - China Quality Certification Centre | Anglais | Multiple | 01 août, 2022 | 1.0 MB | |
| Certificate | CQC_China Quality Centre_MCD600 | Anglais | Multiple | 01 août, 2022 | 1.2 MB | |
| Brochure | Des variateurs robustes et fiables = des économies significatives sur les CAPEX et OPEX dans l’industrie minière et la transformation des ressources minérales | français, langue française | Multiple | 12 nov., 2021 | 44.3 MB | |
| Certificate | Electrical Safety Certificate_CQC | Anglais | Multiple | 19 oct., 2022 | 1.2 MB | |
| Certificate | ESMA ECAS Certificate E20-07-003509 | Anglais | Multiple | 01 sept., 2020 | 843.2 KB | |
| Guide d’installation | Ethernet/IP Card, MCD 600 IG | Anglais | Multiple | 12 oct., 2022 | 2.7 MB | |
| Installation guide | Ethernet/IP Card, MCD 600 IG | Anglais | Multiple | 12 oct., 2022 | 2.7 MB | |
| Installation guide | Ethernet/IP Card, MCD 600 IG | Anglais | Multiple | 01 déc., 2020 | 9.2 MB | |
| Brochure | Improve uptime, save energy and protect motors effectivel | Anglais | Multiple | 20 déc., 2022 | 13.3 MB | |
| Brochure | Improve uptime, save energy and protect motors effectivel | Anglais | États Unis | 21 déc., 2022 | 13.2 MB | |
| Certificate | ISO 9001 Drives BV 500F1065en | Anglais | Multiple | 01 janv., 2019 | 627.9 KB | |
| Guide d’installation | MCD 600 Bootloader Installation Guide | Anglais | Multiple | 15 nov., 2021 | 87.0 KB | |
| Installation guide | MCD 600 Bootloader Installation Guide | Anglais | Multiple | 01 nov., 2021 | 87.0 KB | |
| Certificate | MCD 600 Declaration of conformity | Anglais | Multiple | 01 nov., 2019 | 418.2 KB | |
| Certificate | MCD 600 Declaration of conformity | Anglais | Multiple | 01 août, 2022 | 2.6 MB | |
| Certificate | MCD 600 LR 19-80004(E2)-02 | Anglais | Multiple | 01 nov., 2020 | 417.1 KB | |
| Guide d’installation | Modbus TCP Card, MCD 600, IG | Anglais | Multiple | 12 oct., 2022 | 2.6 MB | |
| Installation guide | Modbus TCP Card, MCD 600, IG | Anglais | Multiple | 12 oct., 2022 | 2.6 MB | |
| Guide d’installation | PROFINET Card MCD 600 Installation Guide | Anglais | Multiple | 12 oct., 2022 | 2.5 MB | |
| Installation guide | PROFINET Card MCD 600 Installation Guide | Anglais | Multiple | 12 oct., 2022 | 2.5 MB | |
| Brochure | Robust, reliable AC drives for significant CAPEX and OPEX savings in mining and mineral processing | Anglais | Multiple | 12 nov., 2021 | 44.2 MB | |
| Guide d’installation | VLT® Soft Starter MCD 600 | Allemand; Anglais; Espagnol, castillan; français, langue française; Italien; Portugais; Chinois (CN) | Multiple | 24 févr., 2023 | 7.8 MB | |
| Guide d’utilisation | VLT® Soft Starter MCD 600 | Anglais | Multiple | 15 déc., 2021 | 9.9 MB | |
| Operating guide | VLT® Soft Starter MCD 600 | français, langue française | Multiple | 01 nov., 2021 | 10.1 MB | |
| Fact sheet | VLT® Soft Starter MCD 600 | français, langue française | Multiple | 12 mars, 2019 | 231.7 KB | |
| Guide d’utilisation | VLT® Soft Starter MCD 600 | français, langue française | Multiple | 15 nov., 2021 | 10.1 MB | |
| Installation guide | VLT® Soft Starter MCD 600 | Multiple | 24 févr., 2023 | 7.8 MB | ||
| Operating guide | VLT® Soft Starter MCD 600 | Anglais | Multiple | 01 déc., 2021 | 9.9 MB | |
| Fact sheet | VLT® Soft Starter MCD 600 | Anglais | Multiple | 01 sept., 2021 | 274.6 KB | |
| Fiche d’information | VLT® Soft Starter MCD 600 - English | Anglais | Multiple | 08 mai, 2023 | 500.6 KB | |
| Guide d’installation | VLT® Soft Starter MCD 600 DeviceNet Card | Anglais | Multiple | 15 oct., 2018 | 1.7 MB | |
| Installation guide | VLT® Soft Starter MCD 600 DeviceNet Card | français, langue française | Multiple | 03 janv., 0004 | 1.8 MB | |
| Guide d’installation | VLT® Soft Starter MCD 600 DeviceNet Card | français, langue française | Multiple | 25 févr., 2019 | 1.8 MB | |
| Installation guide | VLT® Soft Starter MCD 600 DeviceNet Card | Anglais | Multiple | 01 oct., 2018 | 1.7 MB | |
| Fact sheet | VLT® Soft Starter MCD 600 Enclosed US | Anglais | États Unis | 01 sept., 2021 | 225.1 KB | |
| Fact sheet | VLT® Soft Starter MCD 600 US | Anglais | États Unis | 01 sept., 2021 | 265.4 KB | |
| Guide d’installation | VLT® SOFT STARTER MCD 600, Finger Guards | Anglais | Multiple | 15 août, 2021 | 389.8 KB | |
| Installation guide | VLT® SOFT STARTER MCD 600, Finger Guards | français, langue française | Multiple | 03 oct., 0001 | 470.7 KB | |
| Guide d’installation | VLT® SOFT STARTER MCD 600, Finger Guards | français, langue française | Multiple | 10 janv., 2019 | 470.7 KB | |
| Installation guide | VLT® SOFT STARTER MCD 600, Finger Guards | Anglais | Multiple | 01 août, 2021 | 389.8 KB | |
| Guide d’installation | VLT® SOFT STARTER MCD 600, Remote | Anglais | Multiple | 15 juin, 2018 | 1.0 MB | |
| Installation guide | VLT® SOFT STARTER MCD 600, Remote | français, langue française | Multiple | 03 oct., 0006 | 1.0 MB | |
| Guide d’installation | VLT® SOFT STARTER MCD 600, Remote | français, langue française | Multiple | 22 mai, 2019 | 1.0 MB | |
| Installation guide | VLT® SOFT STARTER MCD 600, Remote | Anglais | Multiple | 01 juin, 2018 | 1.0 MB | |
| Guide d’installation | VLT® Soft Starter MCD600 Modbus RTU Card | Anglais | Multiple | 29 nov., 2022 | 896.2 KB | |
| Installation guide | VLT® Soft Starter MCD600 Modbus RTU Card | français, langue française | Multiple | 03 févr., 0005 | 1.8 MB | |
| Guide d’installation | VLT® Soft Starter MCD600 Modbus RTU Card | français, langue française | Multiple | 26 mars, 2019 | 1.8 MB | |
| Installation guide | VLT® Soft Starter MCD600 Modbus RTU Card | Anglais | Multiple | 29 nov., 2022 | 896.2 KB | |
| Installation guide | VLT® Soft Starter MCD600 Modbus RTU Card | Anglais | Multiple | 01 oct., 2018 | 1.8 MB | |
| Guide d’installation | VLT® Soft Starter MCD600 PROFIBUS Card | Anglais | Multiple | 15 mai, 2021 | 7.4 MB | |
| Installation guide | VLT® Soft Starter MCD600 PROFIBUS Card | français, langue française | Multiple | 03 mars, 0004 | 17.4 MB | |
| Guide d’installation | VLT® Soft Starter MCD600 PROFIBUS Card | français, langue française | Multiple | 03 avr., 2019 | 17.4 MB | |
| Installation guide | VLT® Soft Starter MCD600 PROFIBUS Card | Anglais | Multiple | 01 mai, 2021 | 7.4 MB | |
| Brochure | VLT® Soft Starter Selection Guide | français, langue française | Multiple | 01 avr., 2021 | 1.4 MB | |
| Brochure | VLT® Soft Starter Selection Guide | Anglais | Multiple | 01 janv., 2021 | 1.3 MB | |
| Guide d’installation | VLT® SoftStarter MCD600 PumpingSmartCard | Anglais | Multiple | 15 oct., 2018 | 1.9 MB | |
| Installation guide | VLT® SoftStarter MCD600 PumpingSmartCard | français, langue française | Multiple | 03 oct., 0006 | 2.0 MB | |
| Guide d’installation | VLT® SoftStarter MCD600 PumpingSmartCard | français, langue française | Multiple | 22 mai, 2019 | 2.0 MB | |
| Installation guide | VLT® SoftStarter MCD600 PumpingSmartCard | Anglais | Multiple | 01 oct., 2018 | 1.9 MB |
Applications associées
Pompes centrifuges et ventilateurs, convoyeurs, concasseurs, meuleuses, mélangeurs, compresseurs, centrifugeuses, broyeurs et scies.
-
