Micro Plate™ -teknologia

Micro Plate™ -teknologia – ideaali ratkaisu kaukoenergiaratkaisuihin, lämpöpumppuihin ja jäähdyttimiin

Micro Plate™ -teknologia on seuraava askel käyttökohteeseen keskittyvien, suorituskykyisten lämmönsiirtimien suunnittelussa. Teknologia on suunniteltu erityisesti kaukoenergiaratkaisuihin sekä lämpöpumppuihin, jäähdyttimiin sekä säätimiin järjestelmissä, joiden jäähdytyskapasiteetti on korkeintaan 800 kW / 225 TR.

Innovatiivinen levymuotoilu optimoi lämmön siitymisen lauhduttimissa ja höyrystimissä, ja lisätehoa saadaan varmemmin pienemmällä kylmäainetäytöllä.

Mitä hyötyä siitä on sinulle?

Uusinta Micro Plate™ -teknologiaa hyödyntävät lämmönsiirtimet ovat tehokkuudeltaan ja suorituskyvyltään seuraavaa sukupolvea – lisää tehoa kaukolämpö- ja -jäähdytyssovelluksiin.

Uniikilla levykuviolla varustetut innovatiiviset uudet levyt päihittävät luokkansa muut ratkaisut merkittävästi pienemmällä painehäviöllä ja huomattavasti
parannetulla lämmön siirtymisellä.

Lämmönsiirtimemme sopivat lähes kaikkiin kaukolämpö- ja -jäähdytyssovelluksiin ja -verkkoihin. Vaikka järjestelmässäsi olisi vaihteleva tai vakiopaine, suuria lämpötilavaihteluita tai jopa käsittelemätön käyttövesi, meillä on sinulle täydellinen ratkaisu.

Innovatiivinen levymuotoilu optimoi Micro Plate™ -lämmönsiirtimien lämmönsiirtokyvyn

Micro Plate -lämmönsiirrin (MPHE) sopii parhaiten lämpöpumppuihin, jäähdyttimiin ja säätimiin järjestelmissä, joiden jäähdytyskapasiteetti on korkeintaan 800 kW / 225 TR. Innovatiivinen levymuotoilu optimoi lämmön siirtymisen lauhduttimissa ja höyrystimissä, ja lisätehoa saadaan varmemmin pienemmällä kylmäainetäytöllä.

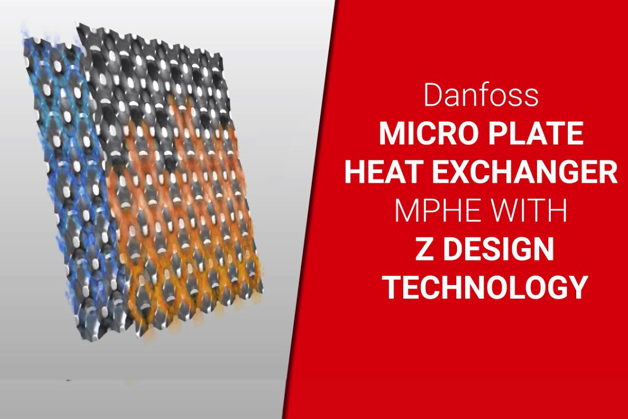

Uusin innovaatiomme, Z-muotoilulla varustetut Micro Plate -levylämmönsiirtimet, ovat tehokkaampia höyrystimiä. Niiden levyissä on kuoppia, jotka kierrättävät kylmäainetta epäsymmetrisesti Z:n muotoisessa kuviossa, mikä optimoi pinta-alan ja lisää näin lämmön siirtymistä.

Lue lisää Z-muotoilusta ja sen eduista

Z-sukupolvi – muuttaa pelin

Z voi tarkoittaa nollaa (zero) tai nesteen Z-virtauskuviota lämmönsiirtimen levyllä – niillä kummallakin on merkitystä. Näiden lämmönsiirtimien avulla LVIJ-valmistajat saavuttavat selvästi paremman taloudellisen ja ympäristöön liittyvän suorituskyvyn vieläpä tehokkaasti.

Salaisuus on epäsymmetrinen Z-virtaus. Täysin uudistettu levykuvio vie höyrystimen suorituskyvyn äärirajoille. Samalla se auttaa vakauttamaan höyrystysprosessia, mahdollistaa kylmäaineen määrän vähentämisen ja vähentää käytetyn raaka-aineen määrää lämmönsiirtimen rakenteessa.

Uuden sarjan muotoilu perustuu kuoppiin, jotka mahdollistavat nesteen epäsymmetrisen Z-virtauksen levyjen väleissä. Tämä maksimoi lämmönsiirtopinta-alan, ja lisäksi kylmäaine pysyy hyvin sekoitettuna sekä neste- että höyryfaaseissa, mikä varmistaa tasaisen lämpökontaktin järjestelmän vesipuolella. Sama lämmönsiirtokapasiteetti saadaan näin ollen aikaan pienemmällä määrällä levyjä, jolloin materiaalia tarvitaan vähemmän ja tuote kevenee. Danfoss on parantanut lämmönsiirtimien tehokkuutta sukupolvi sukupolvelta. Uusin askel pyrkii huojuttamaan alan status quota 20 % tehokkaammalla lämmön siirtymisellä, 20 % pienemmällä kylmäainetäytöllä ja 20 % pienemmällä raaka-aineiden painolla. Kaikki nämä tavoitteet on saavutettu tai jopa ylitetty Z-muotoilluilla höyrystimillä jäähdytin- ja lämpöpumppusovelluksiin.

Z-sukupolven lämmönsiirtimet jäähdyttimien, lämpöpumppujen ja muiden jäähdytyssovellusten höyrystimiin mahdollistaa uuden sukupolven järjestelmien suunnittelun uudis- ja remonttikohteisiin.

Katso 3D-mallit:
MPHE ja Z-muotoilu
Kaksipiirinen MPHE ja Z-muotoilu
Kaksoisseinäinen MPHE

*Z-kuvion suorituskyky samoissa olosuhteissa verrattuna jonkin muun levykuvion MPHE-lämmönsiirtimeen
