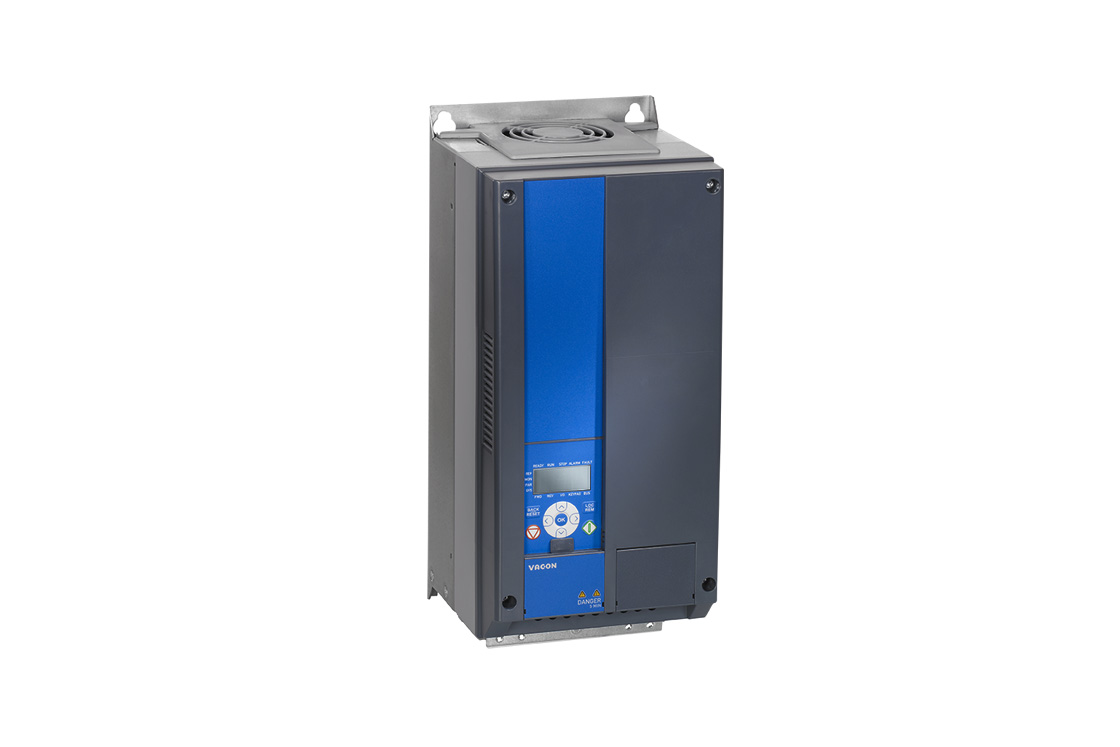

VACON® 20

  • Yleiskatsaus
  • Asiakirjat
  • Ohjelmistot
  • 3D-mallit ja -piirustukset

Hyvät ohjausominaisuudet sisäänrakennettuina

Erittäin pienikokoinen VACON® 20 on täynnä toimintoja, jotka parantavat järjestelmän suorituskykyä ja kustannustehokkuutta.

Asennus ja käyttöönotto käyvät nopeasti. Sen mahdollistavat liittimet, joihin on helppo päästä käsiksi, integroitu DIN-kiskoasennus sekä parametrien kopiointityökalu, jolla asetukset voidaan kopioida ilman verkkovirtaa. Parametriluettelo on vapaasti muokattavissa ja parametreista voi itse luoda sarjoja ja oletusasetuksia sovelluskohtaisesti. PLC-toiminnon ansiosta taajuusmuuttajaan voidaan kehittää yksilöllinen ohjauslogiikka, ja vapaita I/O-optioita voidaan käyttää muihin koneeseen liittyviin toimintoihin.

Sisäänrakennettu RS-485-liittymä toimii taajuusmuuttajan kustannustehokkaana ja yksinkertaisena sarjaohjausliitäntänä. Lisävarusteiden avulla VACON 20 voidaan kytkeä lähes mihin tahansa RS-485- tai Ethernet-kenttäväyläjärjestelmään, kuten Profibus DP, CANOpen, DeviceNet, Profinet I/O, EtherCAT, Modbus TCP/IP ja Ethernet IP.

Kaikilla yleisillä jännitteillä ja laajalla tehoalueella saatavana oleva VACON 20 soveltuu esimerkiksi nosto- ja laskusuuntaista liikettä vaativiin sovelluksiin, pakkaus- ja materiaalinkäsittelysovelluksiin sekä virtauksen ohjaukseen prosessiteollisuuden eri aloilla.

Syöttöjännitteet ja tehoalueet

  • 1 x 115 V...0,25–1,1 kW
  • 1 x 208–240 V...0,25–2,2 kW
  • 3 x 208–240 V...0,25–11 kW
  • 3 x 380–480 V...0,37–18,5 kW

Ominaisuudet ja edut

Sisäänrakennettu PLC-toiminnallisuus mahdollistaa asiakaskohtaisen ja räätälöidyn ohjauksen

Optimoitu suorituskyky vaativissa ympäristöissä ainutlaatuisen passiivisen jäähdytysjärjestelmän ansiosta

Kapean, kompaktin rakenteen ansiosta mahtuu ahtaisiinkin paikkoihin

Tukee asynkronisia induktiomoottoreita sekä synkronisia kestomagneettimoottoreita

Suunniteltu erityisesti parantamaan virtauksen ohjausta rakennusautomaatiosovelluksissa

Asiakirjat

Asiakirjat
Tyyppi Nimi Kieli Tarkoitettu seuraaville Päivitetty Lataa Tiedostotyyppi
Brochure VACON Compact Ac Drives Selection Guide suomi, suomen kieli Useita 20 helmi, 2017 949.1 KB PDF
Brochure VACON Compact Ac Drives Selection Guide englanti Useita 20 helmi, 2017 927.1 KB PDF
Brochure VACON Compact Ac Drives Selection Guide englanti Yhdysvallat 22 helmi, 2017 950.8 KB PDF
User guide VACON® 10 20 MCA User's instruction englanti Useita 01 syys, 2014 185.6 KB PDF
Operating guide VACON® 20 Complete Manual englanti Useita 01 loka, 2016 6.6 MB PDF
Operating guide VACON® 20 Quick Guide englanti Useita 01 loka, 2016 2.2 MB PDF

Ohjelmistot

Ohjelmistot
Tyyppi Nimi Kieli Päivitetty Versio Tila Lataa Tiedostotyyppi
AC DRIVE FIRMWARE VACON® 20 Firmware 28 helmi, 2020 016 RL 1.8 MB ZIP
APPLICATION SOFTWARE VACON® 20 Pump and Fan Application 28 maalis, 2018 100 RL 6.0 MB ZIP
SOFTWARE TOOLS VACON® Live 19 loka, 2016 1.1.15.0 AL 57.7 MB ZIP
SOFTWARE TOOLS VACON® Live 29 marras, 2016 1.1.16.0 AL 57.8 MB ZIP
SOFTWARE TOOLS VACON® Live 25 syys, 2017 1.1.17.0 AL 58.8 MB ZIP
SOFTWARE TOOLS VACON® Live 24 maalis, 2021 1.1.20.0 PR 60.9 MB ZIP
FIELDBUS FIRMWARE VACON® OPT-E3/E5 PROFIBUS DP Firmware 05 elo, 2019 008 AL 2.4 MB ZIP
FIELDBUS FIRMWARE VACON® OPT-E3/E5 PROFIBUS DP Firmware 08 touko, 2020 009 RL 2.4 MB ZIP
FIELDBUS CONFIG FILES VACON® OPTE3/E5 PROFIBUS GSD 31 maalis, 2017 AL 13.4 KB ZIP
FIELDBUS CONFIG FILES VACON® OPTE3/E5 PROFIBUS GSD 08 kesä, 2022 RL 13.4 KB ZIP
FIELDBUS CONFIG FILES VACON® OPTE3/E5 PROFIBUS GSD 27 huhti, 2020 AL 13.4 KB ZIP
FIELDBUS CONFIG FILES VACON® OPTE3/E5 PROFIBUS GSD 04 touko, 2020 PR 13.4 KB ZIP
FIELDBUS CONFIG FILES VACON® OPTE6 CANopen EDS 20 tammi, 2021 RL 116.8 KB ZIP
FIELDBUS CONFIG FILES VACON® OPTE6 CANopen EDS 06 syys, 2018 PR 108.2 KB ZIP
FIELDBUS CONFIG FILES VACON® OPTE6 CANopen EDS 05 loka, 2017 AL 44.3 KB ZIP
FIELDBUS FIRMWARE VACON® OPT-E6 CANopen Firmware 12 huhti, 2022 014 RL 2.5 MB ZIP
FIELDBUS FIRMWARE VACON® OPT-E6 CANopen Firmware 10 touko, 2019 012 PR 2.8 MB ZIP
FIELDBUS FIRMWARE VACON® OPT-E6 CANopen Firmware 26 tammi, 2021 013 PR 2.5 MB ZIP
FIELDBUS CONFIG FILES VACON® OPTE7 DeviceNet EDS 06 maalis, 2020 RL 8.7 KB ZIP
FIELDBUS FIRMWARE VACON® OPT-E7 DeviceNet Firmware 06 marras, 2020 007 RL 2.2 MB ZIP
FIELDBUS FIRMWARE VACON® OPT-E7 DeviceNet Firmware 27 kesä, 2019 006 PR 2.3 MB ZIP
FIELDBUS FIRMWARE VACON® OPT-E9 DualPort Ethernet Firmware 21 elo, 2020 011 RL 7.1 MB ZIP
FIELDBUS FIRMWARE VACON® OPT-E9 DualPort Ethernet Firmware 30 syys, 2019 010 AL 6.9 MB ZIP
FIELDBUS CONFIG FILES VACON® OPTE9 EtherNet/IP EDS 03 syys, 2020 RL 72.1 KB ZIP
FIELDBUS CONFIG FILES VACON® OPTE9 EtherNet/IP EDS 15 maalis, 2018 AL 67.9 KB ZIP
FIELDBUS CONFIG FILES VACON® OPTE9 EtherNet/IP EDS 30 syys, 2019 AL 70.7 KB ZIP
FIELDBUS CONFIG FILES VACON® OPTE9 PROFINET IO GSDML 03 huhti, 2020 RL 204.3 KB ZIP
FIELDBUS CONFIG FILES VACON® OPTE9 PROFINET IO GSDML 16 tammi, 2018 AL 145.2 KB ZIP
PLC LIBRARIES VACON® OPTE9/EA EtherNet/IP AOI 16 helmi, 2018 RL 531.9 KB ZIP
FIELDBUS CONFIG FILES VACON® OPTEC EtherCAT ESI 20 helmi, 2020 RL 381.4 KB ZIP
FIELDBUS CONFIG FILES VACON® OPTEC EtherCAT ESI 10 kesä, 2015 AL 124.2 KB ZIP
FIELDBUS CONFIG FILES VACON® OPTEC EtherCAT ESI 04 huhti, 2018 AL 151.5 KB ZIP
FIELDBUS FIRMWARE VACON® OPT-EC EtherCAT Firmware 12 elo, 2022 005 RL 2.9 MB ZIP
FIELDBUS FIRMWARE VACON® OPT-EC EtherCAT Firmware 30 maalis, 2020 004 PR 2.9 MB ZIP
FIELDBUS FIRMWARE VACON® OPT-EC EtherCAT Firmware 20 huhti, 2018 003 AL 2.5 MB ZIP
SOFTWARE TOOLS VACON® Save 11 tammi, 2016 2.3.5 RL 1.5 MB ZIP

3D-mallit ja -piirustukset

3D-mallit ja -piirustukset
Tyyppi Nimi Kieli Päivitetty Lataa Tiedostotyyppi
M-Drawing MCAD VACON 20 MI01 IP21 01 helmi, 2018 278.1 KB PDF
M-Drawing MCAD VACON 20 MI01 IP21 01 helmi, 2018 985.2 KB DXF
M-Drawing MCAD VACON 20 MI02 IP21 01 helmi, 2018 859.0 KB DXF
M-Drawing MCAD VACON 20 MI02 IP21 01 helmi, 2018 315.4 KB PDF
M-Drawing MCAD VACON 20 MI03 IP21 01 helmi, 2018 2.0 MB DXF
M-Drawing MCAD VACON 20 MI03 IP21 01 helmi, 2018 303.2 KB PDF
M-Drawing MCAD VACON 20 MI04 IP21 01 helmi, 2018 930.1 KB DXF
M-Drawing MCAD VACON 20 MI04 IP21 01 helmi, 2018 259.0 KB PDF
M-Drawing MCAD VACON 20 MI05 IP21 01 helmi, 2018 272.9 KB PDF
M-Drawing MCAD VACON 20 MI05 IP21 01 helmi, 2018 1.3 MB DXF
