Las extensiones funcionales son opciones que aumentan la flexibilidad de un convertidor de frecuencia ampliando las E/S y proporcionando interfaces específicas para una amplia variedad de dispositivos de realimentación.
E/S de propósito general OC7C0
Esta opción de E/S amplía las entradas y salidas estándar integradas en el variador.
Especificaciones principales
- 3 entradas digitales, admiten lógica PNP
- 2 salidas digitales, PNP configurable, NPN, empuje-tiro, rango de impulsos 0-100 kHz
- 2 entradas analógicas: 0/4-20 mA, 0 a 10 V CC, -10 a +10 V CC
- Sensores de temperatura: Se pueden conectar hasta 3 PT100 en serie a la entrada. PT1000, Ni1000 (A/B), KTY81, KTY82, KTY84
- 1 salida analógica: 0/4-20 mA
Opción de E/S y relé OC7C1
Esta opción de E/S proporciona un número ampliado de entradas y salidas de control.
- Seis entradas digitales, un solo extremo
- 2 salidas digitales, PNP configurable, NPN, empuje-tiro
- Una entrada de termistor aislada
- 2 entradas analógicas: -20/0 a +20 mA o -10/0 a +10 V
- 1 salida analógica: 0-20 mA o 0-10 V
- 3 salidas de relé
- 2 x NO, NC
- 1 x NO
- 250 V CA 3 A máx. (50/60 Hz)
- 24 V CC, 2 A, carga resistiva
Entrada digital de 230 V CA OC7D0
Entrada digital de 230 V CA OC7D0 que incluye 5 entradas digitales de 42-240 V CA
Opción de relé OC7R0
Esta opción de relé permite ampliar las funciones de relé con 3 salidas adicionales de relé.
Especificaciones principales
- 2 salidas de relé NO/NC
- 1 salida de relé NO
- Carga máxima del terminal (CA-1): Carga resistiva: 250 V CA, 2 A
- Carga máxima del terminal (CA-15): Carga inductiva: 250 V CA, 0.2 A
- Carga máxima del terminal (CC-1): Carga resistiva: 80 V CC, 2 A
Opción de codificador/resolutor OC7M0
La opción de codificador/resolutor admite la conexión de varios dispositivos, como realimentación de velocidad/posición o referencia.
Se admiten los siguientes tipos de dispositivos:
- Codificadores incrementales con 2 o 3 canales (TTL, HTL, SinCos sin impulso cero)
- Salida de simulación de encoder TTL
- Codificadores absolutos (SSI, EnDat, BiSS, Hiperface, Hiperface DSL)
- Resolutores
Según el tipo de dispositivo, puede conectar uno o dos dispositivos. Se pueden conectar hasta 2 sistemas de retroalimentación. Obtenga más información en nuestra guía de funcionamiento.
Medida de temperatura OC7T0
Utilice la opción de medición de temperatura para medir y monitorear las temperaturas de aplicación o para proteger el motor contra sobrecalientamiento supervisando la temperatura de los cojinetes del motor (2 pzas.) y del motor bobinados (3 pzas.).
Especificaciones principales
- Entradas de sensor: 5 canales
- Conexión del sensor: 2 cables, 3 cables o 4 cables
- Soporte del sensor: tipos Pt100, Pt1000, Ni1000, KTY
- Admite 2 x Pt100 y 3 x Pt100 en serie en el mismo canal de medición
- Rango de temperatura: -50-200°C
Monitor temperatura ATEX OC7T1
Esta opción permite supervisar la temperatura del motor utilizando sensores PTC para proporcionar protección en zonas peligrosas. Utilice esta opción para garantizar una desconexión segura activando la desconexión segura de par (STO) en caso de eventos de sobretemperatura o fallos del sensor. Para obtener más información, consulte la documentación técnica.

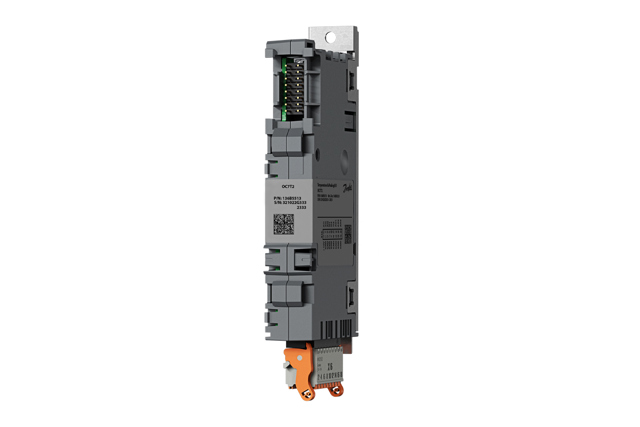

Temp. y E/S analógica OC7T2
La opción Temperatura y E/S analógica amplía la E/S del convertidor con 3 entradas analógicas, 3 salidas analógicas y 3 entradas de temperatura (3K/10K/PT1000).
Especificaciones principales
- Entrada analógica: tensión configurable de -10 V a 10 V (escalable) o intensidad 0/4 - 20 mA (escalable)
- Salida analógica: tensión configurable de 0 a 10 V (escalable) o intensidad de 0/4 a 20 mA (escalable)
- Entrada de temperatura:
- Tipo de conexión de 2 cables
- Soporte de sensor: 3K, 10K, PT1000
- Rango de medición de temperatura: 0-100 °C (±0,5 °C)
- Salida de referencia de tensión: +10 V
Medición de voltaje OC7V0
Utilice la opción de medición de voltaje para medir la tensión senoidal de CA o la tensión de CC. La opción mide el voltaje de línea, la frecuencia y la información del ángulo de voltaje.
Especificaciones principales
- Entradas de medición: 2 canales, 3 fases o CC
- Conexión de medición: 3 fases o CC, terminales de tornillo
- Rango de medición: 0-759 V CA o 0-1354 V CC
- Ancho de banda de medición: DC-20 kHz
- Precisión de medición: ±0,5% del valor nominal
