Las extensiones funcionales son opciones que aumentan la flexibilidad de un convertidor de frecuencia ampliando las E/S y proporcionando interfaces específicas para una amplia variedad de dispositivos de realimentación.

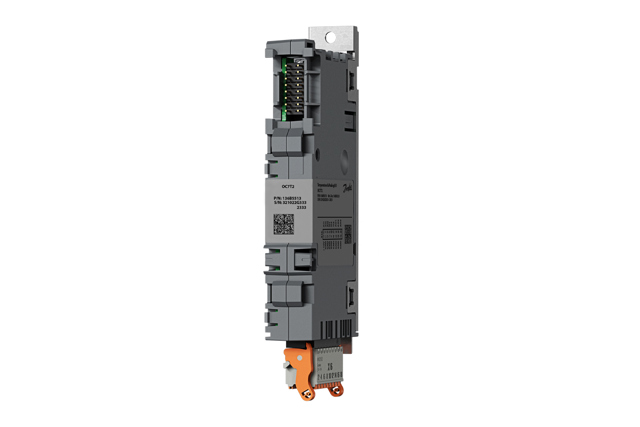

Esta opción de E/S amplía las entradas y salidas estándar integradas en el variador.

Especificaciones principales

  • 3 entradas digitales, admiten lógica PNP
  • 2 salidas digitales, PNP configurable, NPN, empuje-tiro, rango de impulsos 0-100 kHz
  • 2 entradas analógicas: 0/4-20 mA, 0 a 10 V CC, -10 a +10 V CC
  • Sensores de temperatura: Se pueden conectar hasta 3 PT100 en serie a la entrada. PT1000, Ni1000 (A/B), KTY81, KTY82, KTY84
  • 1 salida analógica: 0/4-20 mA
E/S de propósito general OC7C0

Esta opción de E/S proporciona un número ampliado de entradas y salidas de control.

  • Seis entradas digitales, un solo extremo
  • 2 salidas digitales, PNP configurable, NPN, empuje-tiro
  • Una entrada de termistor aislada
  • 2 entradas analógicas: -20/0 a +20 mA o -10/0 a +10 V
  • 1 salida analógica: 0-20 mA o 0-10 V
  • 3 salidas de relé
    • 2 x NO, NC
    • 1 x NO
    • 250 V CA 3 A máx. (50/60 Hz)
    • 24 V CC, 2 A, carga resistiva

Esta opción de relé permite ampliar las funciones de relé con 3 salidas adicionales de relé.

Especificaciones principales

  • 2 salidas de relé NO/NC
  • 1 salida de relé NO
  • Carga máxima del terminal (CA-1): Carga resistiva: 250 V CA, 2 A
  • Carga máxima del terminal (CA-15): Carga inductiva: 250 V CA, 0.2 A
  • Carga máxima del terminal (CC-1): Carga resistiva: 80 V CC, 2 A
Opción de relé OC7R0

La opción de codificador/resolutor admite la conexión de varios dispositivos, como realimentación de velocidad/posición o referencia.

Se admiten los siguientes tipos de dispositivos:

  • Codificadores incrementales con 2 o 3 canales (TTL, HTL, SinCos sin impulso cero)
  • Salida de simulación de encoder TTL
  • Codificadores absolutos (SSI, EnDat, BiSS, Hiperface, Hiperface DSL)
  • Resolutores

Según el tipo de dispositivo, puede conectar uno o dos dispositivos. Se pueden conectar hasta 2 sistemas de retroalimentación. Obtenga más información en nuestra guía de funcionamiento.

Opción de codificador/resolutor OC7M0

Utilice la opción de medición de temperatura para medir y monitorear las temperaturas de aplicación o para proteger el motor contra sobrecalientamiento supervisando la temperatura de los cojinetes del motor (2 pzas.) y del motor bobinados (3 pzas.).

Especificaciones principales

  • Entradas de sensor: 5 canales
  • Conexión del sensor: 2 cables, 3 cables o 4 cables
  • Soporte del sensor: tipos Pt100, Pt1000, Ni1000, KTY
  • Admite 2 x Pt100 y 3 x Pt100 en serie en el mismo canal de medición
  • Rango de temperatura: -50-200°C
Medida de temperatura OC7T0​

Utilice la opción de medición de voltaje para medir la tensión senoidal de CA o la tensión de CC. La opción mide el voltaje de línea, la frecuencia y la información del ángulo de voltaje.

Especificaciones principales

  • Entradas de medición: 2 canales, 3 fases o CC
  • Conexión de medición: 3 fases o CC, terminales de tornillo
  • Rango de medición: 0-759 V CA o 0-1354 V CC
  • Ancho de banda de medición: DC-20 kHz
  • Precisión de medición: ±0,5% del valor nominal
Medición de voltaje OC7V0​

Productos compatibles



Grupo de variadores de frecuencia iC7-Automation

Módulos del sistema enfriado por aire iC7 Automation

Módulos del sistema de enfriamiento por líquido iC7-Marine

Módulos del sistema de enfriamiento por líquido iC7-Hybrid

E/S de propósito general OC7C0 X X x
Opción de E/S y relé OC7C1   X X X
Opción de relé OC7R0 X

X


Opción de codificador/resolutor OC7M0 X X
Medida de temperatura OC7T0 X X X X
Medición de voltaje OC/V0     X X

Documentos

Documentos
Tipo Nombre Idioma Valido para Actualizado Descargar Tipo de archivo
Guía de instalación Functional Extension Options - Installation Inglés Multiple 04 may., 2023 19.2 MB .pdf
