Digitální pohon HVAC NovoCon®

Digitální pohony IoT NovoCon® jsou určeny speciálně pro použití v kombinaci s tlakově nezávislým regulačním ventilem Danfoss AB-QM. Vytvářejí dokonalé spojení mezi vynikajícím výkonem hydronického systému HVAC a inteligentními řešeními automatizace budov.

Tradičně ovládané pohony poskytují v nejlepším případě zpětnou vazbu přes analogový signál do ovládání BMS. Pohony NovoCon® místo toho nabízejí mnoho digitálních parametrů přímo do systému řízení budovy přes BACnet nebo Modbus. Například si vyměňují přesné informace o poloze pohonu a ventilu, nastaveních, teplotách, výstrahách a podobně.

Všechny informace poskytují systémovým integrátorům a správcům technických zařízení jedinečný pohled do systému HVAC a vzdálený přístup k němu. Skutečná data HVAC lze použít k optimalizaci výkonu systémů, zlepšení vnitřního pohodlí a dosažení energeticky efektivní budovy.

NovoCon® je základním zařízením při přechodu na HVAC 4.0 pro inteligentní propojené budovy. Pohony umožňují nepřetržité monitorování, aktivní správu energie a preventivní údržbu na nejvyšší úrovni pohodlí a nejnižších provozních nákladech. Digitální pohony lze použít v mnoha typech budov, jako jsou kanceláře, hotely a nemocnice. Ale také na výletních lodích, univerzitách, v datových centrech, nákupních centrech, muzeích nebo supermarketech.

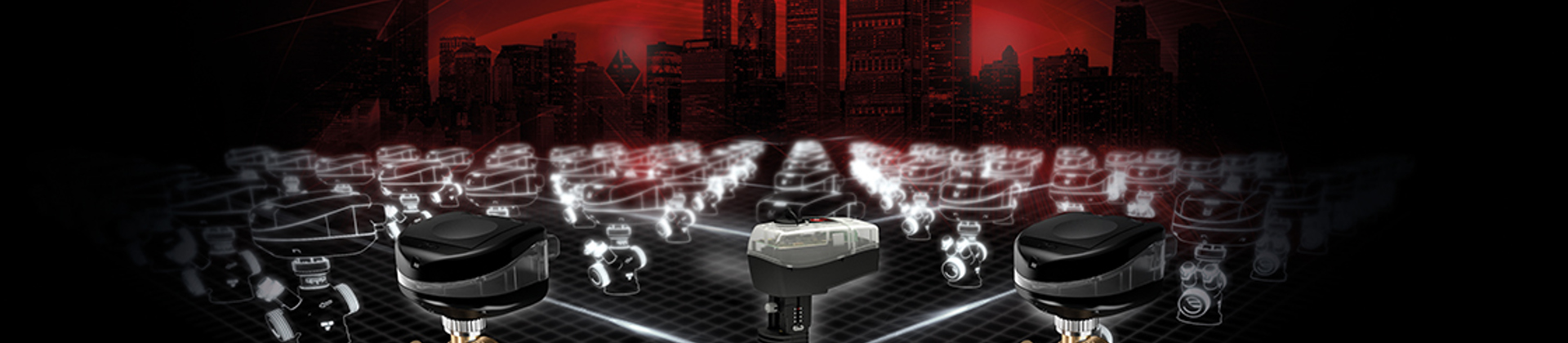

Danfoss NovoCon je součástí HVAC 4.0 pro inteligentní budovy

Inženýrství HVAC 4.0 pro inteligentní budovy

NovoCon® digitální IoT pohony umožňují inteligentní řešení HVAC. Říkáme tomu HVAC 4.0. Více informací naleznete zde:

Digitální aktuátory IoT řady NovoCon®

Řada digitálních pohonů Danfoss NovoCon® pro PICV se skládá ze čtyř verzí:

NovoCon® S NovoCon® S je určený pro ventily AB-QM DN 10-32 a nové ventily AB-QM 4.0 DN 15-32. Tyto kombinace se využívají pro různé typy koncových jednotek, jako jsou jednotky Fan Coil (FCU), chladicí trámy a sálavé panely. Ventily se používají ve dvoutrubkových systémech vytápění nebo chlazení a čtyřtrubkových přepínacích systémech vytápění/chlazení pro průtoky od 20 do 4 000 l/h.
Pro rychlou a spolehlivou instalaci lze NovoCon® S připojit pouze k BMS a zapojit do sériového zapojení pomocí naší řady propojovacích kabelů plug & play.

NovoCon® M je učený pro ventily AB-QM DN 40-100. Tyto kombinace se využívají pro regulaci vyšších objemových průtoků od 3-59 m3/h např. Vzduchotechnické jednotky (AHU).

NovoCon® L je určený pro ventily AB-QM DN 125-150. Tyto kombinace se využívání pro regulaci velkých objemových průtoků od 36-190 m3/h např. chladicí aplikace.

NovoCon® XL je určený pro ventily AB-QM DN 200-250. Tyto kombinace se využívají pro regulaci nejvyšších objemových průtoků od 80-370 m3/h např. Aplikace dálkového chlazení.

Vestavěné I/O

Digitální aktuátory také nabízejí vestavěné I/O pro přidanou funkčnost, flexibilitu a úsporu nákladů. V některých aplikacích to může nahradit I/O moduly z BMS. Několik příkladů použití I/O pohonů:

Indikace průtoku a energie připojením senzorů pro měření teploty zpátečky a přívodu s NovoCon® Energy
Optimalizované řešení pro 4trubkové přepínací aplikace s NovoCon® CO6 (pouze pro NovoCon® S)
Pro připojení různých senzorů (např. pokojové teploty, vlhkosti nebo kondenzace) a ovládání různých zařízení, jako jsou ventilátory, pomocí kabelu NovoCon® Remote I/O.

Výhody digitálních hydronických systémů HVAC

Představujeme HVAC 4.0 pro inteligentní budovy s digitálními pohony IoT NovoCon® pro dynamické ventily AB-QM.

Funkce a výhody

Vzdálený přístup

Prostřednictvím systému BMS a sběrnicové komunikace lze vzdáleně přistupovat ke všem pohonům. To ušetří mnoho času při instalaci a uvádění systému do provozu i během mnoha let provozu budovy.
Průběžné uvádění do provozu

Systémová data lze načíst a analyzovat za účelem optimalizace systému HVAC. V případě adaptací např. je vyžadováno nastavení návrhových toků, lze to snadno provést. Na jednom, několika nebo všech pohonech současně. Nepřetržité monitorování a uvádění systému do provozu šetří čas a náklady po celou dobu životního cyklu budovy.
Prediktivní údržba

Nečekejte, až komponenty HVAC selžou, způsobí stížnosti a potřebu naléhavých a rušivých servisních činností. Místo toho můžete vidět, kde a kdy může dojít k problému, a můžete přijmout preventivní opatření a jednat proaktivně.
Flexibilita všude

Projektanti nebo systémoví integrátoři systémů BMS mohou realizovat individuální řešení HVAC pro každý projekt. V případě, že uživatel budovy chce budovu zrekonstruovat, může být HVAC systém odpovídajícím způsobem přizpůsoben bez fyzických úprav komponentů BMS.

Smart HVAC control solution for the I-tower at WTC Amsterdam, the Netherlands

In 2017 World Trade Center (WTC) located in Amsterdam at the ‘Zuid-as’, renovated one of the nine buildings, the 7 stories high I-tower. A high-end HVAC system, LED lighting and other technical improvements established a smart and modern office environment. Danfoss AB-QM PICV valves and NovoCon® S digital actuators play an essential role.

New industrial refrigeration semi-welded plate heat exchanger

Dokumenty

Dokumenty
Typ	Jméno	Jazyk	Valid for	Aktualizováno	Stáhnout	Typ souboru
Brochure	AB-QM Actuator Selection Infographic - UK	English	United Kingdom	14 led, 2021	8.6 MB	.pdf
Brochure	Infographic - Actuator selection for AB-QM PICVs	English	Multiple	17 zář, 2024	3.4 MB	.pdf
Case story	NovoCon - outstanding HVAC flexibility after office building renovation	English	Multiple	27 zář, 2020	960.1 KB	.pdf
Brochure	NovoCon \| Digital actuator for HVAC	English	Multiple	19 čvn, 2017	772.5 KB	.pdf
Brochure	NovoCon series product leaflet	English	Multiple	01 pro, 2020	391.3 KB	.pdf
Fact sheet	NovoCon® application	English	Multiple	13 bře, 2017	880.4 KB	.pdf

Software

NovoCon konfigurační nástroj

ZIP 36 MB

Rychlá a snadná konfigurace NovoCon®. V jednom případě lze nakonfigurovat více pohonů NovoCon®. Připojte NovoCon® k počítači a máte přístup ke všem nastavením. Verze 2.1.6.1

Danfoss SET 365 software

Náš pokročilý 3D návrhový software Danfoss SET 365 vám pomůže navrhnout a vypočítat systémy HVAC s produkty Danfoss. Pro studenty, designéry a další zainteresované profesionály je ZDARMA k dispozici na jeden rok.

Danfoss SET 365 software

Již brzy...

3D modely a výkresy

BIM knihovna pro MEP návrhy

Získajte svoje 3D BIM objekty a začněte navrhovat HVAC 4.0 pro chytré budovy.

Open in MagiCAD Cloud

Videa

Animácia digitálneho pohonu NovoCon

Video z prípadovej štúdie NovoCon - I-tower WTC Amsterdam, Holandsko

Video z prípadovej štúdie NovoCon - nová kancelária spoločnosti Danfoss, Istanbul, Turecko

Video z prípadovej štúdie NovoCon - kancelária v Katoviciach, Poľsko

Podpůrné soubory

Udržujte svůj firmware NovoCon® aktuální.
Nájděte nejnovější verze firmwaru pro NovoCon® S, M, L / XL a stáhněte si je nyní.

Název	Verze	Stáhnout
NovoCon® S firmware (jen pro kód 003Z8504)	4.4	ZIP (298 kB)
NovoCon® M firmware	1.15	ZIP (292 kB)
NovoCon® L/XL firmware	1.11	ZIP (298 kB)
