Багатофункціональний термостатичний циркуляційний клапан для створення безпечних та енергозберігальних систем гарячого водопостачання

Ці клапани монтуються в циркуляційні трубопроводи окремих стояків системи й можуть мати встановлене значення температури від 35 до 60 градусів Цельсія. Це забезпечує гідравлічного балансування, скорочує час очікування, знижує споживання води та енергії, зменшує ймовірність розмноження легіонели у водопровідній і питній воді. Клапани виготовляються з безсвинцевої латуні відповідно до вимог багатьох міжнародних і національних директив, що регламентують якість питної води.

Модулі дезінфекції

Клапани серії MTCV можуть оснащуватися електронним модулем дезінфекції (MTCV-C). У процесі експлуатації температуру води в системі можна тимчасово збільшити до рівня, за якого бактерії легіонели гинуть.

Електронна дезінфекція

CCR2+ — це простий, але технологічний електронний регулятор, що оптимізує роботу електронних пристроїв дезінфекції в системах ГВП. Цей регулятор періодично промиває всі стояки системи по черзі, подаючи воду підвищеної температури для знищення бактерій.
Він може контролювати одночасно до 20 стояків, а для його роботи ще з 16 стояками потрібно підключити залежний пристрій. Усі значення температури зберігаються для реєстрації та аналізу даних.
Регулятор CCR2+ можна підключити до мережі Wi-Fi або до кабельної мережі, щоб забезпечити віддалений доступ із ПК або мобільного пристрою. Щоб максимально оптимізувати роботу, його також можна підключити до системи управління будівлею (BMS). Це дає змогу знизити зусилля на проєктування, а також скоротити кількість використовуваних компонентів системи BMS, які мають аналогічний функції.

Балансування систем гарячого водопостачання

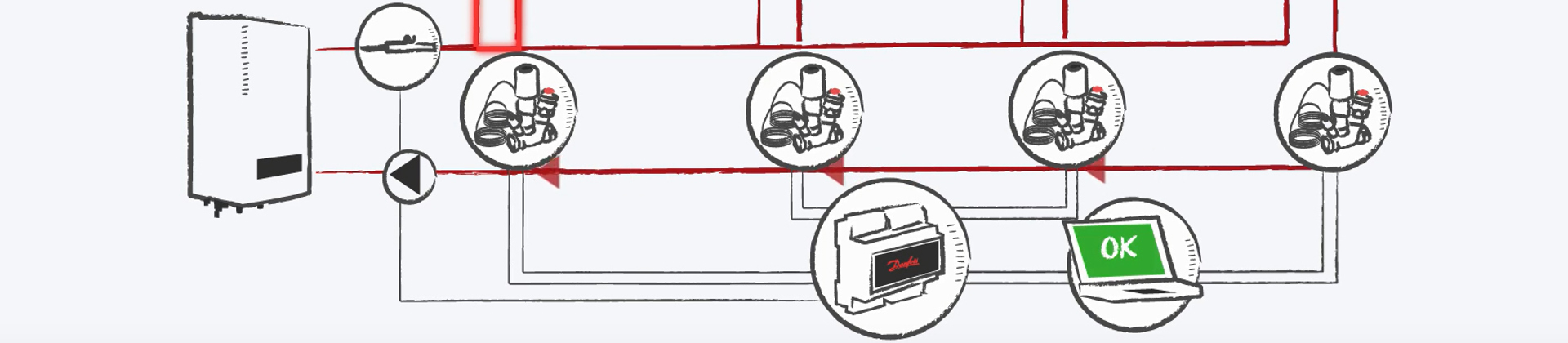

На цій анімації показані проблеми та труднощі, що виникають у системах гарячого водопостачання в нежитлових будівлях, наприклад небажані теплові втрати, низька енергоефективність і ризик розмноження легіонели.

Функції та переваги

Підвищений комфорт

Гаряча вода надходить до всіх мешканців з однаковою швидкістю.

Заощадження енергії

У системі зменшується втрата тепла, і підвищується її ефективність. Це дає змогу знизити витрати клієнтів і точніше вести облік витрат.

Зменшення витрати води

Якщо завжди подається гаряча вода необхідної температури, то витрата знижується, оскільки не доводиться чекати, доки вона нагріється, або змішувати її з холодною водою, щоб досягнути комфортної температури.

Зниження витрат

Система працює ефективніше та запобігає осадженню накипу й утворенню корозії, які можуть привести до пошкодження трубопроводів

Зменшення ризику розмноження легіонели

Підтримка температури води на рівні, за якого легіонела не здатна розмножуватися, знижує ймовірність зараження. Безумовно, у конструкції системи також не має бути вразливих місць, таких як довгі трубопроводи без циркуляції.

Короткий термін окупності

Як правило, обладнання системи термічними балансувальними клапани не потребує значних затрат. Інвестиції окупаються за невеликий проміжок часу (1–2 роки).

Безсвинцева латунь

Клапани виготовляються з безсвинцевої латуні відповідно до вимог багатьох директив, що регламентують якість питної води. Використання безсвинцевої латуні — це ще один крок до покращення якості питної води, що відповідає вимогам екологічно раціонального використання ресурсів.

Відповідність індивідуальним потребам клієнтів

Базова модель (A) клапана серії MTCV забезпечує термостатичне балансування в діапазоні температур від 35 до 60 °C. Якщо в системах періодично потрібно проводити термічну дезінфекцію, клапан базової моделі можна легко модернізувати за допомогою модуля дезінфекції (модель C), який забезпечує електронне автоматичне керування процедурою дезінфекції.

Автоматична дезінфекція
Забезпечте максимально безпечні умови експлуатації систем ГВП з найвищою ефективністю й скоротіть час, що витрачається на моніторинг і реєстрацію даних.

Документи

Документи
Тип Ім’я Мова Підходить для Оновлено Завантажити Тип файлу
UA Declaration LLC CDC EURO-TYSK UA.1O146.D.00061-19 українська Кілька 18 Вер, 2021 1.8 MB .pdf
Pressure Safety Certificate LLC CDC EURO-TYSK UA.TR-089.1111.01-19 українська Кілька 18 Вер, 2021 1.7 MB .pdf
Каталог Обладнання для гарячого водопостачання українська Україна 10 Лют, 2011 2.8 MB .pdf

Програмне забезпечення

Програмне забезпечення Danfoss C.H.

Програмне забезпечення Danfoss C.H. із розширеними можливостями допоможе спроєктувати та розрахувати систему опалювання або охолодження з використанням обладнання Danfoss.

Підтримка

Центр технічної підтримки проєктування

Потрібні рекомендації з проєктування енергоефективної системи опалення або охолодження? Зверніться до представника компанії Danfoss і надайте йому креслення будівлі (у форматах DWG, DXF) і свої технічні вимоги. Він може передати їх до Центру технічної підтримки Danfoss, де їх розглянуть і підготують докладні пропозиції з розробки системи.

Новини

Незабаром…

Незабаром…

Тексти комерційних пропозицій

Балансування установок гарячого водопостачання для побутових потреб з метою подачі води постійної температури має здійснюватися за допомогою термостатичного балансувального клапана з наступними характеристиками:

  • Діапазон налаштування температури: 35 ... 60 °C
  • Попередньо встановлені значення температури добре видно на шкалі
  • Необхідно передбачити можливість приховування або блокування встановленого значення ( за допомогою шестигранного ключа) для запобігання несанкційованій зміні налаштувань
  • Має бути вбудований термостатичний модуль для точного регулювання температури
  • Опція модернізації за рахунок установлення модуля термічної дезінфекції для запобігання розмноженню легіонели в системах гарячого водопостачання: автоматична (прямої дії) дезінфекція або блок дезінфекції з електронним управлінням (регулятор із термічним приводом та датчиками температури). Блок дезінфекції можна модернізувати під час роботи під тиском.
  • Термічний елемент має зніматися полегшення роботи
  • Матеріали, які контактують із водою, мають відповідати вимогам директиви ЄС, яка забороняє використання латуні з вмістом свинцю
  • Корпус клапана має виготовлятися з бронзи для забезпечення довговічності та корозійної стійкості.
  • Функція вимірювання температури води замовляється опційно (додаткова можливість)
  • На клапані має бути відмітка напрямку потоку
  • Надійна упаковка, яка забезпечує безпечне транспортування та переміщення

Характеристики обладнання

Клас тиску: PN 10

  • Максимальна температура робочого середовища: 90 °C [MP3]
  • Розмір з’єднання: DN 15–20
  • Тип з’єднання: внутрішня різь відповідно до ISO 7/1
  • Максимальний перепад тиску: 100 кПа
  • Заводські налаштування: 50 °C
  • Монтаж: клапан має монтуватися в циркуляційному трубопроводі
