SUÍÇA: Não pensamos muito no fato de sempre termos água potável suficiente disponível. Em constante vigilância, os fornecedores locais de água atendem a essa expectativa fornecendo água potável da mais alta qualidade de forma contínua. No cantão de Berna, a associação de águas Region Bern AG (WVRB) abastece uma comunidade de mais de 250.000 habitantes com 20,9 milhões de metros cúbicos de água potável por ano. A sofisticada instalação de tratamento de água potável e o sistema de distribuição consistem em estações de bombeamento de água, bacias de coleta, linhas de conexão e um reservatório de armazenamento.
Para garantir um fornecimento de água confiável e de alta qualidade, a WVRB está constantemente investindo nas mais recentes tecnologias. Como parte desses esforços, em 2023, eles puseram em funcionamento a nova estação de bombeamento de Wehrliau. Ela ajudará a garantir a quantidade e a qualidade confiáveis do fornecimento de água potável para as comunidades do cantão de Berna por muitos anos. A estação de bombeamento de Wehrliau fornece até 20.000 litros de água potável por minuto, o que equivale a 130 banheiras cheias. Duas bombas, cada uma acionada por motores elétricos de 250 kW com velocidade regulada, transferem água de dois poços de água potável locais para a nova estação de bombeamento e, em seguida, inserem-na na rede de alimentação municipal.
A confiabilidade e a eficiência energética são prioridades vitais para a estação de bombeamento de Wehrliau. A equipe de projeto liderada pelo especialista em água potável Hanspeter Sommer procurou equipamentos projetados para fácil manutenção e alta qualidade de rede, a fim de garantir o bom funcionamento da estação de bombeamento.

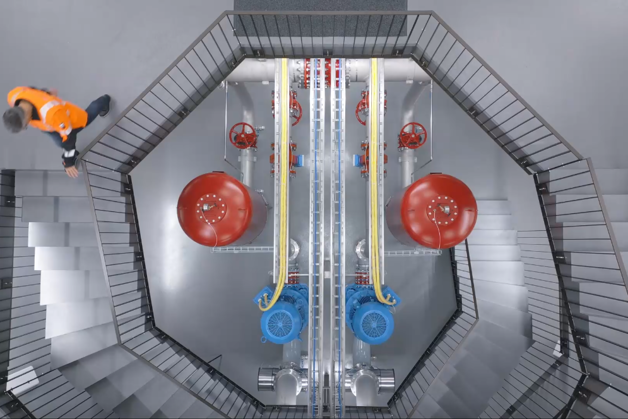

Neste vídeo, Hanspeter Sommer nos leva em uma visita à estação de bombeamento de água. Saiba por que ele confia nos novos drives iC7 da Danfoss.

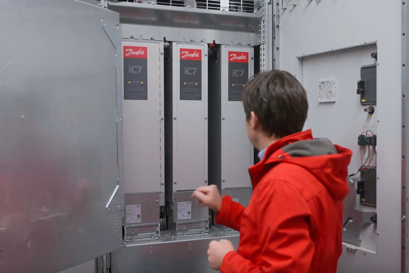

Conheça Frederic Müller, Gerente de Vendas da Danfoss Drives na Suíça, e explore os benefícios do controle da velocidade com a nova série iC7. Dois drives iC7 em tamanho de potência de 250 kW são usados na estação de bombeamento de água perto do motor. Vantagens: Comparados às soluções convencionais, os drives iC7 são extremamente compactos e fornecem uma rede limpa sem necessidade de tecnologia de filtro adicional em Wehrliau.

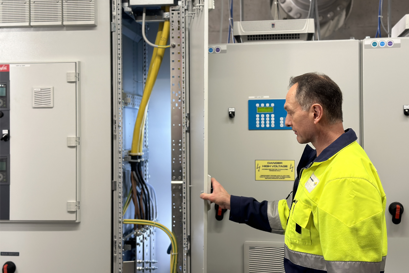

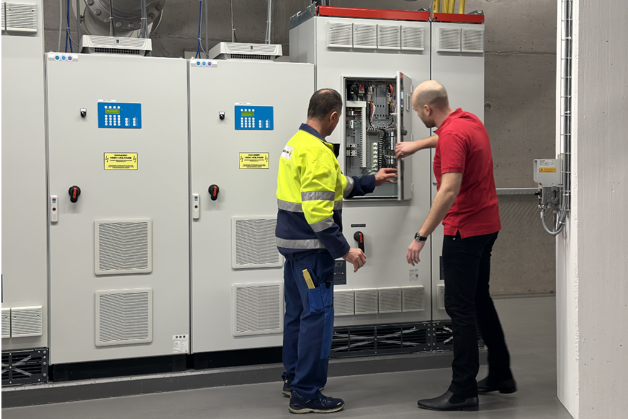

Neste vídeo, Michael Mühlethaler, da Gebrüder Meier, parceira de serviços da Danfoss, e Jesper Christensen, gerente de parcerias da Danfoss, mostram como é fácil colocar em funcionamento e fazer a manutenção dos drives iC7. O tempo de manutenção é reduzido de várias horas para apenas alguns minutos.
O desafio: Disponibilidade ininterrupta da estação de bombeamento
A disponibilidade do sistema na estação de bombeamento de água é crucial para o fornecimento ininterrupto de água potável limpa. O controle de velocidade variável precisa funcionar com confiabilidade absoluta e eficiência ideal. Opções de manutenção eficientes e simples desempenham um papel importante nesse caso. A alta eficiência do sistema também evita o desperdício de água, limita as perdas de energia e reduz as emissões de CO2. Os drives iC7 da Danfoss desempenham um papel fundamental na garantia do controle de velocidade variável ideal no sistema. Eles adaptam de forma confiável a quantidade de água para atender aos requisitos de água potável da comunidade.
A solução: Estação de bombeamento de água sem harmônicas
Usando drives iC7, a Danfoss trabalhou com a parceira de serviços Gebrüder Meier para desenvolver uma solução que garantisse a operação ininterrupta da estação de bombeamento, bem como a conformidade legal com relação à atenuação de harmônicas. A solução da Danfoss elimina, na medida do possível, as harmônicas que causam distorção na rede elétrica, para garantir uma rede limpa.
O drive iC7 tem uma arquitetura modular. Usando um front-end de harmônicas baixas baseada na tecnologia AFE, o drive garante desempenho ideal e minimiza a distorção de harmônicas no fornecimento de energia da rede elétrica. O conversor controla o motor e a carga da aplicação.
A Danfoss foi capaz de atender ao requisito de instalação local na estação de bombeamento de água projetando os drives como uma solução completa, com resfriamento e ventilação integrados a um sistema de painel elétrico Rittal. A instalação próxima ao motor evita influências negativas na tensão do motor e possibilita a aplicação de filtros de saída adicionais.
O resultado: a série iC7 poupa espaço
Como em qualquer aplicação de drive de alta potência, o espaço na estação de bombeamento de Wehrliau é extremamente limitado. Em comparação com drives semelhantes no mercado, os drives compactos iC7 têm uma pegada 30% menor. Além disso, a federação de água economizou nos custos de instalação ao fazer a fiação dos drives por cima, sem necessidade de abrir a placa-base.
O gabinete de controle emprega um sistema de resfriamento a ar natural. Cada módulo é autoventilado, aspirando o ar frio da parte inferior e direcionando o ar quente para fora do painel elétrico. Isso elimina a necessidade de um ventilador na parte superior do painel elétrico, economizando energia, evitando possíveis falhas e reduzindo a necessidade de peças de reposição. Além disso, essa solução melhora a vida útil do equipamento, eliminando imediatamente o ar quente. O ar quente encurta a vida útil dos componentes ao permanecer dentro do painel elétrico.
Durante a colocação em funcionamento, a manutenção e o serviço, os drives iC7 permitem acesso seguro e fácil a todos os principais conjuntos e componentes. O conceito door-in-door garante melhor segurança individual para nosso pessoal de serviço e de manutenção, dando-nos acesso seguro aos componentes eletrônicos de controle durante a operação. Os componentes eletrônicos de potência ficam ocultos em segurança atrás da porta do painel, eliminando o risco de lesões ou contato com peças energizadas. Para maior conveniência, a mesa de serviço dobrável integrada nos permite manter um laptop à mão, pronto para editar os parâmetros do drive usando a ferramenta para PC MyDrive Insight.
Como a estreita cooperação contribuiu para o sucesso do projeto
Durante todo o projeto, a associação de água da região de Berna trabalhou em estreita colaboração com a Danfoss e sua parceira de serviços Gebrüder Meier. A estreita cooperação entre a associação de água, a fábrica da Danfoss, o desenvolvimento de produtos e serviço da Danfoss possibilitou atender a todos os requisitos desse projeto de infraestrutura, que é importante para a região.
A Gebrüder Meier forneceu o serviço DrivePro® Start-Up para otimizar a colocação em funcionamento. De forma contínua, eles seguirão otimizando os custos operacionais da rede de água, usando as ofertas de serviços DrivePro® para garantir o serviço e o suporte exatos de que a WVRB precisa para uma operação segura e confiável durante todo o ciclo de vida do dispositivo. Isso abrange desde a seleção inicial e colocação em funcionamento até a modernização por retrofit ao fim da longa vida útil.
Produtos e serviços da Danfoss nesse projeto
Para aplicações de ponta que sempre cumprem o que prometem, você precisa de drives compactos que coloquem tecnologia versátil e inteligente no centro das suas operações. Conversores de frequência inovadores projetados pensando na excelência, fornecendo mais potência e precisão do que nunca.
Desde pacotes otimizados de peças de reposição até soluções de monitoramento de condições, fornecemos ofertas de serviços personalizadas para auxiliar sua empresa durante os diferentes estágios do ciclo de vida do seu drive de frequência variável.
