Danfoss Automatische zone-inregelafsluiter AB-PM

AB-PM gecombineerde automatische inregelafsluiters van Danfoss garanderen een betrouwbaar HVAC-systeem met lage totale gebruikskosten. De afsluiter zorgt voor een perfecte inregeling bij alle belastingen door voor elke zone een stabiel debiet en drukverschil te waarborgen. Tegelijkertijd kan er een servomotor worden toegevoegd om een afzonderlijke inregeling van elke zone mogelijk te maken. Hierdoor ontstaat er een uitzonderlijke oplossing voor de twee voornaamste toepassingen:

  • Woongebouwen (appartementen) met tweepijpsverwarmingssystemen met een distributiesysteem vóór elk appartement, zoals verdelers voor hydraulische vloerverwarming
  • Bedrijfsgebouwen (gesloten ruwbouw) waarin HVAC-systemen in fasen of door verschillende partijen worden geïnstalleerd.



In het geval van residentiële toepassingen wordt de AB-PM voornamelijk in de maten DN 10 tot DN 32 gebruikt om de hydraulische inregeling voor elk appartement te verzekeren, bv. vóór de verdeler in geval van vloerverwarmingsinstallaties. Door de AB-PM eventueel op een kamerthermostaat aan te sluiten, worden voor elk appartement functies als energiebesparing 's nachts of vakantiemodus mogelijk.

In het geval van commerciële HVAC-toepassingen wordt de AB-PM voornamelijk in de maten DN 40 tot DN 100 gebruikt. De automatische inregelafsluiter kan worden gebruikt in een gesloten ruwbouw, zoals winkelcentra of kantoorgebouwen, zodat de gebouweigenaar en huurders over een betrouwbaar verwarmingssysteem kunnen beschikken. AB-PM is de ideale oplossing voor dit soort gebouwen omdat de installatie, oplevering en inbedrijfstelling hier vaak in fasen gebeuren. In dergelijke gevallen is de eerste fase de installatie van de hoofdleidingen zonder afgifte-units (verantwoordelijke gebouweigenaar). In de tweede fase worden in elke zone de afgifte-units geïnstalleerd (verantwoordelijke huurder).

De AB-PM zorgt voor het benodigde debiet naar elke zone en handhaaft de hydraulische balans in het systeem in alle omstandigheden en voor afzonderlijke zones met een of meerdere afgifte-units.

Danfoss AB-PM in woongebouw met servomotor

Kenmerken en voordelen

Veel functies in één compacte afsluiter

Gecombineerde inregelafsluiter voor drukverschilregeling, debietbegrenzing en zoneregeling

Garandeert het debiet en Δp voor elke zone

Eenvoudig, snel en simpel ontwerpproces

Snelle installatie en eenvoudige instelling

Instructiefilmpje voor AB-PM in kleine DN-maten

Bekijk het instructiefilmpje om te zien hoe u de AB-PM installeert

Documentatie

Documentatie
Type Naam Taal Geldig voor Bijgewerkt Downloaden Bestandstype
Brochure AB-PM - HVAC control for shell and core and base buildings Engels Meerdere 13 mrt., 2018 629.4 KB .pdf
Datablad AB-PM (DN 10-32) Engels Meerdere 15 jul., 2022 1.8 MB .pdf
Datablad AB-PM (DN 40-100) Engels Meerdere 07 mrt., 2018 1.8 MB .pdf
Brochure AB-PM brochure Engels Meerdere 03 sep., 2014 817.4 KB .pdf
Datablad AB-PM Rack set DN 15-20, PN10 Engels Meerdere 30 jul., 2017 1.2 MB .pdf
Brochure Hydronic Balancing & Control product overview Engels Meerdere 12 dec., 2016 1.1 MB .pdf
Brochure Hydronic Balancing & Control product overview Engels Verenigd Koningkrijk 11 nov., 2014 7.1 MB .pdf

Tekeningen

Tekeningenbibliotheek

Openen in MagiCloud

Gerelateerde producten

  • if (isSmallPicture) { SonoSelect – Danfoss; } else if (isBigColumns) { SonoSelect – Danfoss } else { SonoSelect – Danfoss }

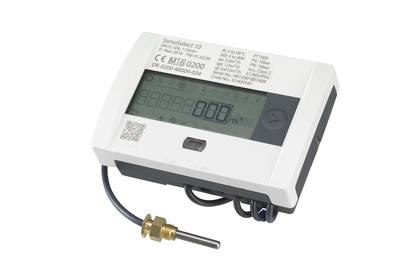

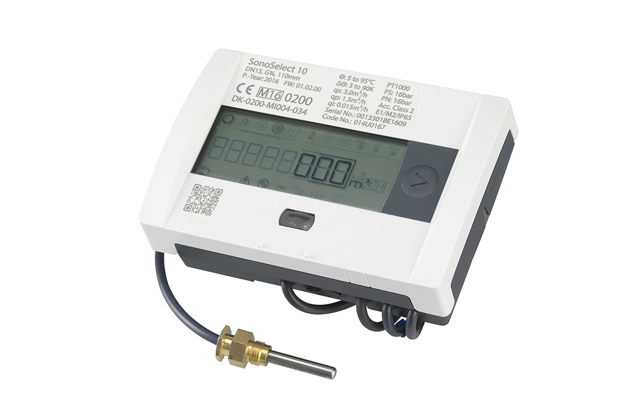

    SonoSelect

    SonoSelect™ is een compacte ultrasone meter voor het meten van het energieverbruik bij verwarming, koeling en gecombineerde verwarming en koeling in wooncomplexen. Dankzij de hoge meetfrequentie van het debiet (twee keer per seconde), de robuuste behuizing en het ontwerp van de omvormer is het een uitstekende keuze voor tapwater regelaars met onmiddellijke warmwaterbereiding.

  • if (isSmallPicture) { Verdelers en servomotoren – Danfoss; } else if (isBigColumns) { Verdelers en servomotoren – Danfoss } else { Verdelers en servomotoren – Danfoss }

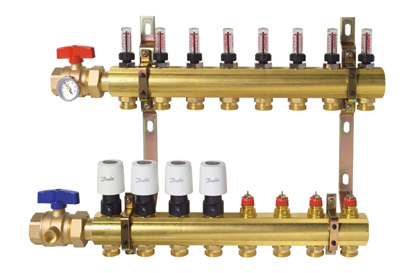

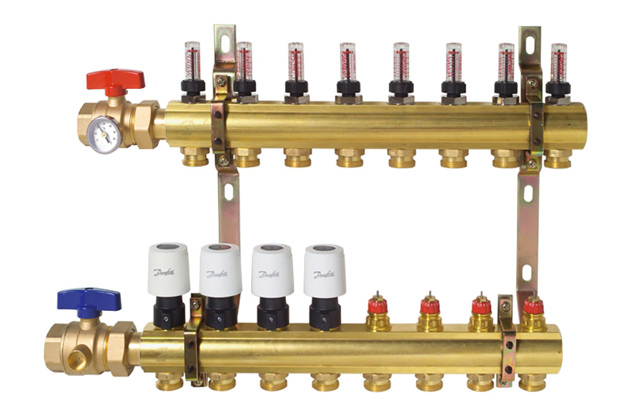

    Verdelers en servomotoren

    Danfoss vloerverwarmingsverdelers kenmerken zich door hun flexibiliteit om op basis van de eisen de meest geschikte verdeleroplossing te vinden. Kies uit alle componenten om een verdeler met of zonder voorinstelling, debietmeters, afsluiters en ontluchtingsopeningen te bouwen die het beste bij uw project past.

  • if (isSmallPicture) { Danfoss AB-PM aansluitsets; } else if (isBigColumns) { Danfoss AB-PM aansluitsets } else { Danfoss AB-PM aansluitsets }

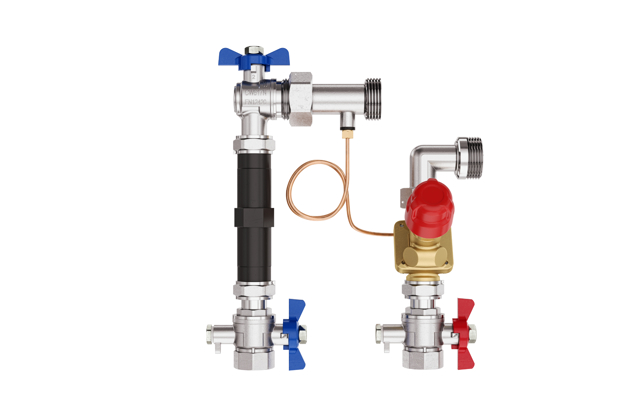

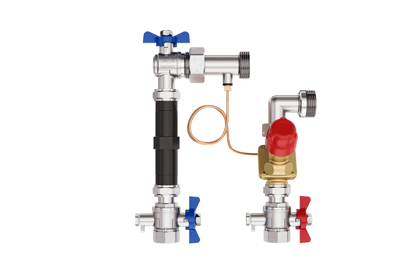

    AB-PM aansluitsets

    Voorgemonteerde automatische inregeloplossing voor verdelers. De rackset wordt vóór de verdeler in het radiator- of vloerverwarmingssysteem geïnstalleerd.

  • if (isSmallPicture) { Programmeerbare kamerthermostaat TPOne – Danfoss; } else if (isBigColumns) { Programmeerbare kamerthermostaat TPOne – Danfoss } else { Programmeerbare kamerthermostaat TPOne – Danfoss }

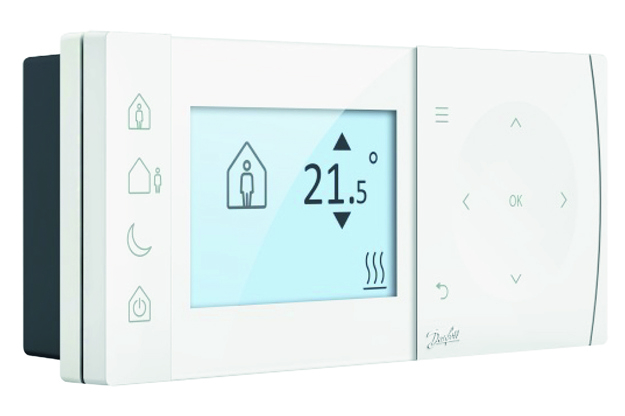

    Programmeerbare kamerthermostaat - TPOne™

    Met Danfoss TPOne™ is een intelligente verwarmingsregeling nu eenvoudiger dan ooit tevoren. TPOne™ is ideaal voor vrijwel elke toepassing voor het verwarmen van huizen met een cv-ketel, van eengezinswoningen tot appartementen.

Aanbestedingsteksten

Aftakking moet worden ingeregeld met een drukverschilregelaar voor een dynamische hydraulische balans, met de volgende kenmerken:

  • De afsluiter moet het drukverschil over de aftakking stabiel houden met behulp van een membraangestuurde regelaar.
  • De afsluiter moet een afsluitfunctie hebben.
  • Er moet een servomotor op de afsluiter kunnen worden gemonteerd.
  • De afsluiter moet over een variabele instelling beschikken. De instelwaarde moet geschikt zijn voor het instellen van een combinatie van het benodigde drukverschil en een maximale debietbegrenzing.
  • De instelling moet vergrendelbaar zijn om ongeoorloofde veranderingen te voorkomen.
  • De afsluiter moet zijn voorzien van een metaal-op-metaalafdichting voor goede prestaties van de drukverschilregeling bij lage debieten.
  • Afsluiting moet mogelijk zijn met de hand / zonder gereedschap.
  • De afsluiter moet met een impulsleiding worden geleverd. De diameter van de impulsleiding mag maximaal 1,2 mm zijn.
  • De afsluiter moet voor veilig transport en veilige hantering in een betrouwbare verpakking worden geleverd.

Productkarakteristieken:

  • Drukklasse: PN 16
  • Temperatuurbereik: −10 … +120 °C.
  • Aansluitmaat: DN 10-DN 32
  • Aansluittype: Buitendraad ISO 228/1
  • Materiaal afsluiterhuis: DZR messing
  • Installatie: op aanvoerleiding met aansluiting via impulsleiding op retourleiding.

DN10-32:

  • Instelbereik drukverschil: 5-15 kPa
  • Nominaal debiet bij 10 kPa: 110 l/u (DN10), 300 l/u (DN15), 600 l/u (DN20), 1200 l/u (DN25) en 2300 l/u (DN32)
  • Minimaal drukverschil over afsluiter en kring 18 kPa voor een goede regeling
  • Max. drukverschil bij nuldebiet: 22 kPa
  • Max. drukverschil over de afsluiter: 4 bar

DN10-32 HP:

  • Instelbereik drukverschil: 10-25 kPa
  • Nominaal debiet bij 20 kPa: 110 l/u (DN10), 300 l/u (DN15), 600 l/u (DN20), 1200 l/u (DN25) en 2300 l/u (DN32)
  • Minimaal drukverschil over afsluiter en kring 28 kPa voor een goede regeling
  • Max. drukverschil bij nuldebiet: 35 kPa
  • Max. drukverschil over de afsluiter: 4 bar

De AB-PM DN 40-100 is een gecombineerde drukverschilregelaar voor een dynamische hydraulische balans.

  • De afsluiter moet ervoor zorgen dat de hydraulische balans in elke zone met een of meerdere afgifte-units wordt gehandhaafd.
  • De afsluiter moet flexibele functionaliteit als DPCV of PIBCV kunnen bieden.
  • De afsluiter kan via een impulsleiding op de aanvoer- of retourleiding worden aangesloten.
  • Als de impulsleiding op de aanvoerleiding is aangesloten, moet de afsluiter het drukverschil over de aftakking handhaven met de membraangestuurde regelaar.
  • Als de impulsleiding op de retourleiding is aangesloten, moet de afsluiter het debiet op elke afgifte-unit regelen.
  • De afsluiter moet een afsluitfunctie hebben.
  • Er moet een servomotor op de afsluiter kunnen worden gemonteerd.
  • De afsluiter moet over een variabele instelling beschikken.
  • De instelwaarde moet geschikt zijn voor het instellen van een combinatie van het benodigde drukverschil en het debiet voor de zone.
  • De instelling moet vergrendelbaar zijn om ongeoorloofde veranderingen te voorkomen.
  • De regelafsluiter moet zijn voorzien van een metaal-op-metaalafdichting voor goede prestaties van de drukverschilregeling bij lage debieten.
  • Afsluiting moet mogelijk zijn met de hand of met gereedschap. De drukverschilregelaar moet een zachte afdichting hebben om voldoende afsluiting te bieden bij nuldebiet
  • De regelafsluiter moet worden geleverd met een impulsleiding van minimaal 2,5 m. De diameter van de impulsleiding mag maximaal 1,2 mm zijn.
  • De afsluiter moet voor veilig transport en veilige hantering in een betrouwbare verpakking worden geleverd.

Productkarakteristieken:

  • Drukklasse: PN 16
  • Max. drukval over AB-PM: 4 bar
  • Temperatuurbereik: –10 … 120 °C
  • Aansluitmaat: DN 40-100
  • Aansluittype: buitendraad ISO 228/1 (DN 40, DN 50), flens EN 1092-2 (DN 65-100)
  • Installatie: in retourleiding met aansluiting via impulsleiding op aanvoer- of retourleiding
  • Instelbereik: Debiet: 40-100%, Δp-instelling: 0-20 slagen (DN 40, DN 50), 0-40 slagen (DN 65-100)
  • Nom. debiet bij fabrieksinstelling (Δpr 25 kPa): 5000 l/u (DN 40), 6500 l/u (DN 50), 16800 l/u (DN 65), 19600 (DN 80), 21000 (DN 100)
  • Minimaal drukverschil over de afsluiter en zone 42 kPa (DN40, DN50), 60 kPa (DN65-100)
