Bij waterzijdig inregelen plaatst de installateur energiezuinige radiatorafsluiters. Zo wordt de hoeveelheid water per radiator begrensd en wordt er nooit meer onnodig veel water gecirculeerd. In combinatie met een goede afstelling van de opwekker zorgt dit voor een stabiele en efficiëntie verwarmingsinstallatie.
Meld u aan voor een training
Danfoss biedt een aantal mogelijkheden voor trainingen op het gebied van waterzijdig inregelen aan. Wij raden u onze trainingen op locatie aan: binnen 2 uur leert u alles wat u moet weten over waterzijdig inregelen.
Als alternatief biedt Danfoss ook twee online trainingen aan, waaronder een e-cursus met certificering en een YouTube-webinar. Ontdek alle trainingsmogelijkheden via de link.

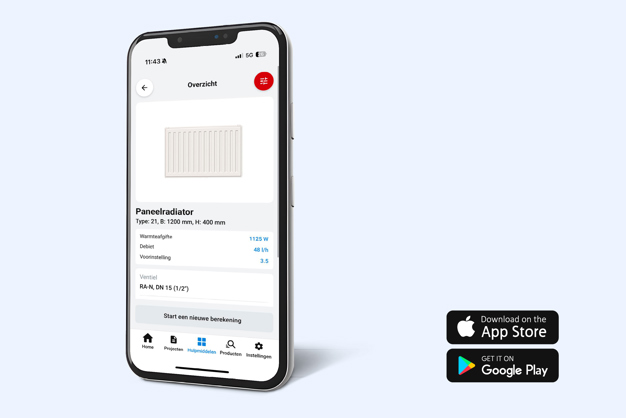

De Danfoss Installer App is ontworpen om u te helpen met uw dagelijkse werkzaamheden, ongeacht de omvang van uw installatieprojecten.
Functionaliteit:
Door waterzijdig in te regelen met de Danfoss Dynamic Valve™ voorkomt u klachten over geruis. Bij het ontwerp van de Danfoss Dynamic Valve™ is gekozen voor 100% drukcompensatie door middel van een ingebouwde drukverschilregeling.
Ontdek
Voor:

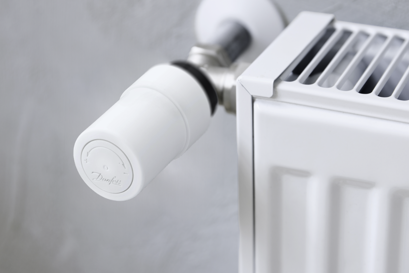

De Danfoss Dynamic Valve™ is een innovatieve radiatorafsluiter met een 2-in-1 afsluiterontwerp. Deze combineert een thermostatische radiatorafsluiter met een drukverschilregelaar.
Volg de volgende stappen (cv-ketels en warmtepompen):
Geschikt voor: woningen met eigen cv-ketels of warmtepompen

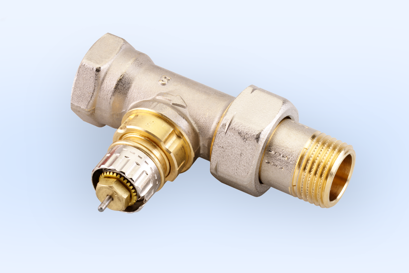

De RA-N regelafsluiter is voorzien van een cilindrische inregelschuif waarmee de gewenste maximum circulatie door de radiator kan worden ingesteld. De nominale water- en dus warmtedistributie zal gehandhaafd blijven.
Volg de volgende stappen:
Geschikt voor: appartementen met blok- of stadsverwarming

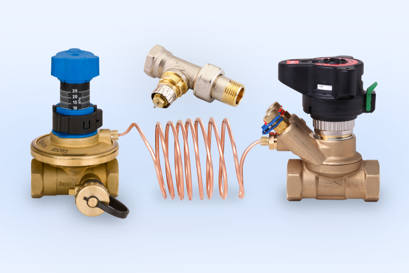

Deze methode zorgt automatisch voor een constante druk in de stijgleidingen, ongeacht het gedrag van gebruikers of plotselinge wijzigingen in de weersomstandigheden of andere condities.
Per radiator wordt het debiet via normale Danfoss RA-N voorinstelbare afsluiters begrensd. De voorinstelling van de radiatorafsluiter wordt bepaald aan de hand van het radiatorvermogen, drukverschil, aanvoertemperatuur en retourtemperatuur.
Maak je radiatoren slimmer en je smart home wensen realiteit met programmeerbare thermostaatknoppen. Eco™ is makkelijk via Bluetooth in te stellen per kamer, terwijl je met Ally™ de temperatuur overal aanpast, thuis of onderweg. Zo krijgt elke ruimte alleen warmte als het echt nodig is.
Deze robuuste en efficiënte mechanische thermostaatknop levert topprestaties door de slimme gasbalgtechnologie. Door te draaien aan de thermostaatknop kies je een stand (1 t/m 5) en wordt de temperatuur automatisch ingeregeld. Ideaal als je wel comfort wilt, maar geen digitale connectiviteit wenst.
De handknop wordt veel toegepast maar geeft geen enkele controle over de ruimtetemperatuur. Daarom kan de handknop alleen worden toegepast in ruimtes waar de temperatuur al wordt geregeld door een klok- of kamerthermostaat.
De waterstroom door iedere radiator moet apart worden afgesteld. Door grote radiatoren moet het water sneller stromen dan door kleine radiatoren. Bij het waterzijdig inregelen wordt zorgvuldig bepaald hoeveel liter per uur door de radiator moet stromen. Hiervoor wordt de “installer App” gebruikt op de smartphone of tablet. Het afstellen van de waterstroom gebeurt met behulp van een voorinstelbare radiatorafsluiter in de aanvoer van de radiator of met behulp van een voetventiel in de retour van de radiator. De voorkeur heeft dynamisch inregelen met behulp van een radiatorafsluiter met een ingebouwde drukverschilregelaar zoals de Danfoss RA-DV Dynamic Valve™. Dynamisch inregelen is de meest energiezuinige manier van inregelen omdat de ingestelde waterstromen gehandhaafd blijft ondanks wisselende drukverschillen in de cv-installatie.
▶️ Waterzijdig inregelen eigen cv-ketel (YouTube)
▶️ Waterzijdig inregelen blokverwarming (YouTube)
Water ‘kiest’ de weg van de minste weerstand. Hoe ontstaat die weerstand? Hoe harder het water stroomt hoe meer weerstand en dus drukverlies er ontstaat in de leidingen. Dit drukverlies neemt versterkt toe naarmate de stromingssnelheid van het water hoger wordt. Wanneer er te veel drukverlies is, stroomt er te weinig water door de radiatoren die het verst gelegen zijn van de pomp en te veel door de radiatoren vlakbij de pomp. Te veel water door de radiatoren veroorzaakt hinderlijk ruisend geluid en onnodig energieverlies. Te weinig water veroorzaakt een langzame opwarming van kamers of koudeklachten.
De meest eenvoudige manier om een niet ingeregelde installatie te herkennen is door alle radiatoren in de woning te openen en de aanvoer- en retourtemperatuur van alle radiatoren te meten. Wanneer het verschil tussen aanvoer- en retourtemperatuur kleiner is dan 20% a 25% kunt u er vanuit gaan dat de installatie niet is ingeregeld. Wanneer u bijvoorbeeld de installatie opstookt tot een aanvoertemperatuur van 80 graden en de retourtemperatuur van meerdere radiatoren is 65 of hoger, is de waterstroom door de radiatoren te hoog waardoor het opgewarmde water onvoldoende warmte afgeeft aan de ruimte.
Ja, volgens de normen is het zelfs een vereiste om warmtekostenverdelers alleen toe te passen in installaties welke goed zijn ingeregeld. Dit om fouten bij afrekening te voorkomen. Naast waterzijdig inregelen moet de watertemperatuur in de installatie automatisch geregeld worden op basis van de gemeten buitentemperatuur. Naarmate de buitentemperatuur stijgt zal de aanvoertemperatuur van het cv-water automatisch worden verlaagd. Hiervoor moet de zogeheten stooklijn van een weersafhankelijke regeling nauwkeurig worden afgesteld. Bewoners moeten de ruimtetemperatuur per radiator kunnen regelen d.m.v. thermostatische radiatorafsluiters. Hiermee heeft de bewoner meer controle over de verwarming en verlaagd daarmee zijn energieverbruik. Met deze maatregelen wordt voorkomen dat er onnodig veel warmte vrij komt via het leidingwerk door de woningen en bergingen. Het resultaat is dat de totale energiekosten dalen en het warmtegebruik eerlijker wordt verdeeld over de huishoudens met behulp van de meters op de radiatoren.
Voor een gegarandeerd klachtenvrije en energiezuinige cv-installatie moeten alle radiatoren worden ingeregeld. De reden is dat één niet-ingeregelde radiator een behoorlijke impact kan hebben op de werking van het hele systeem. In de praktijk worden door niet ingeregelde radiatoren waterstromen waargenomen die 4 tot 5 keer hoger zijn dan nodig. Wanneer een radiator absoluut nooit wordt gebruikt heeft het natuurlijk geen negatief effect op het inregelproces wanneer deze wordt overgeslagen.

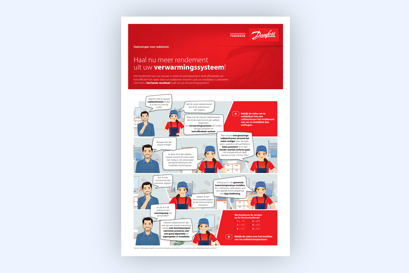

📄 Brochure
Alhoewel waterzijdig inregelen een standaard handeling zou moeten zijn om een installatie naar behoren te laten werken, wordt deze handeling vandaag de dag gezien als een energiebesparende maatregel. Een waterzijdig ingeregelde installatie verlaagd warmteverlies via leidingwerk en verhoogd het rendement van hoog rendement cv-ketels en warmtepompen. Na het inregelen van een installatie worden in appartementsgebouwen besparingen tot wel 25% behaald. Om deze reden is waterzijdig inregelen sinds maart 2020 wettelijk verplicht gesteld bij nieuwbouw en renovatie.
Professionele installatiebedrijven kiezen er veelal voor om bestaande radiatorafsluiters uit te wisselen voor radiatorafsluiters met ingebouwde drukverschilregellaars. Deze zogeheten dynamische radiatorafsluiters kunnen nauwkeurig worden ingesteld op de benodigde waterstroom. Dynamische radiatorafsluiters behouden de ingestelde waterstroom automatisch en zijn onafhankelijk van drukwisselingen in het systeem. De kosten voor aanschaf inclusief montage zijn bedragen €80,- tot €100,- euro per radiator.
Waterzijdig inregelen wordt door de overheid erkend als aanvullende energiebesparende maatregel. Dit betekent dat u alleen subsidie krijgt wanneer u daarnaast ook minimaal twee of meer isolatiemaatregelen nemen. Voor een VvE geldt een subsidie van €90,- per appartement.
Ja, sinds 10 maart 2020 is het zowel bij nieuwbouw als renovatie verplicht om de installatie in te regelen. Wanneer in een woning de cv-ketel of warmtepomp wordt vervangen of vernieuwd valt onder renovatie en vereist een goede inregeling van de installatie. Ook bij het vervangen van een radiator moet deze een voorziening hebben om waterzijdig mee in te regelen en ook worden ingesteld. Wanneer meer dan 30% van de radiatoren wordt vervangen moeten alle radiatoren een voorziening hebben om waterzijdig mee in te regelen. Bekijk de video.
▶️ Nieuwe regelgeving voor een efficiënter energieverbruik met radiatoren verwarming (YouTube)
Ja, ook bij de keuze voor een warmtepomp is inregelen minstens zo belangrijk. Oorspronkelijk is waterzijdig inregelen een handeling die bedoelt is om een klachtenvrije werking van de installatie te waarborgen. Met de huidige energieprijzen is ook de energiezuinige werking een belangrijk aspect geworden. Waterzijdig inregelen is bij de installatie van een warmtepomp zelfs wettelijk verplicht. Het rendement van een warmtepomp is sterk afhankelijk van de hoogte van de watertemperatuur. Hoe hoger de benodigde watertemperatuur hoe lager het rendement van de warmtepomp. Met een goed ingeregeld systeem kan met lagere watertemperaturen hetzelfde of zelfs meer comfort worden bereikt.
