AB-QM 4.0

Nieuw: AB-QM 4.0

De beste drukonafhankelijke inregel- en regelafsluiter voor HVAC 4.0 in smart buildings.

AB-QM 4.0 hydraulische balans voor smart buildings

Met de AB-QM 4.0 drukonafhankelijke inregel- en regelafsluiters is het productgamma van drukgecompenseerde afsluiters voor HVAC-verwarmings- en koelsystemen uitgebreid. De afsluiters zijn ontworpen voor gebruik in combinatie met conventionele, modulerende of aan / uit motoren. Of voor de Danfoss NovoCon® S digitale servomotor, die via BACnet- of Modbus-buscommunicatie in gebouwbeheersystemen (GBS) kan worden geïntegreerd. Deze innovatieve combinatie maakt HVAC 4.0-oplossingen mogelijk in slimme commerciële gebouwenconcepten zoals hotels of kantoren.

Voordelen

Waarom de AB-QM de beste keuze is voor HVAC systemen

Een HVAC system van een gebouw is ontworpen volgens geografisch bepaalde 'worst case'-klimaatomstandigheden. In de praktijk komen deze meest veeleisende omstandigheden zelden voor. Als gevolg hiervan werkt het HVAC-systeem meestal in deellast. Het bereiken van een hydraulische balans terwijl de flow in het systeem constant fluctueert, vereist een dynamische balansoplossing. AB-QM drukonafhankelijke inregel- en regelafsluiters zorgen niet alleen voor hydraulische balans in het systeem. Als ze eenmaal zijn uitgerust met een servomotor, regelen ze ook de flow, waardoor meer of minder water door terminalunits kan worden gebruikt om ruimtes te voorzien van meer of minder verwarming of koeling.

Belangrijkste voordeel van AB-QM drukonafhankelijke inregel- en regelafsluiters:

3 functies gecombineerd in 1 product
Nauwkeurige drukonafhankelijke regelprestaties en 100% autoriteit
Eenvoudiger ontwerp en inregelen van de installatie
Verhoogde energie-efficiëntie van HVAC-systeem

Naast deze belangrijkste voordelen zijn er ook aanvullende voordelen:

Langere levensduur van de servomotoren, waardoor de operationele kosten worden verlaagd
Meer comfort en minder klachten
Verhoogd rendement van opwekkers

AB-QM 4.0

Wij creëerden de AB-QM
Nu is deze geperfectioneerd

Danfoss AB-QM 4.0 maakt HVAC 4.0 mogelijk in smart buildings. Het is een volledig nieuw ontworpen drukonafhankelijke regel- en inregelafsluiter voor afgifte-units, zoals: fancoil-units, inductie-units en klimaatplafonds. De AB-QM 4.0 beschikt nog steeds over de unieke AB-QM 100% autoriteit voor de beste regelprestaties.

Specificatie & installatie

AB-QM 4.0 is ontworpen om de beste keuze te zijn. De regelnauwkeurigheid is onovertroffen dankzij de lineaire karakteristiek en 100% autoriteit. De ontwerpflow kan nauwkeurig worden ingesteld, de instelschaal is zichtbaar bij een gemonteerde servomotor en kan nauwkeurig worden gemeten met PFM 1000. Er zijn modellen met binnen- en buitendraad, met en zonder meetnippels. Het bidirectioneel vullen en spoelen vereenvoudigt de inbedrijfstelling.

De beste keuze, want u wilt een tender winnaar.

Danfoss AB-QM 4.0 drukonafhankelijke inregel- en regelafsluiter biedt nog meer betrouwbaarheid en robuustheideliability and robustness

Betrouwbaar & robuust

AB-QM 4.0 is ontwikkeld voor een lange levensduur. Meest betrouwbaar en robuust ontwerp. Ontwerp is minder gevoelig voor verkalking en ijzeroxide in het systeem. Uitgebreid getest: toont meer dan 10 jaar nauwkeurig regelgedrag aan. Een verlengde garantieperiode is mogelijk voor projecten.

De beste keuze, want u wilt superieure kwaliteit met een lange levensduur.

AB-QM 4.0 is de beste keuze voor slimme gebouwen

Connectiviteit & data

AB-QM 4.0 is compatible met de NovoCon S zeer nauwkeurige digitale servomotor met BACnet of Modbus buscommunicatie. Deze servomotor maakt plug-and-play GBS integratie mogelijk met vele voordelen. Het is mogelijk om het HVAC-systeem op afstand in te regelen en te spoelen om zo tijd te besparen. Uitgebreide systeem data is beschikbaar voor het GBS voor predictive maintenance of snelle foutalarmering.

De beste keuze, want u wilt connectiviteit en data.

Danfoss AB-QM 4.0 drukonafhankelijke inregel- en regelafsluiters bieden een hoge ROI en een lage TCO

TCO & ROI

AB-QM 4.0 is ontworpen om de ontwerp, installatie, inregel en operationele kosten te verlagen. En om te zorgen voor een kortere overdrachtsfase. De hydraulische balans zorgt voor optimaal gebruikerscomfort met het laagste energieverbruik. Resultaat: het meest efficiënte HVAC-systeem. De waarde van het gebouw zal toenemen, wat een hogere huurprijs per m² mogelijk maakt en zorgt voor een optimale ROI.

De beste keuze, want u wilt de laagste TCO.

De geperfectioneerde AB-QM 4.0

Open infographic

Ontdek meer details van de AB-QM 4.0

De AB-QM 4.0 in detail

Ontdek meer details van de AB-QM 4.0 door op de onderstaande link te klikken. De productpagina biedt u links naar relevante documentatie, BIM-bestanden en nog veel meer informatie:

if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

AB-QM 4.0 drukonafhankelijke inregel- en regelafsluiters DN 15-32

AB-QM 4.0 Drukonafhankelijke Regelkleppen (PICV's) zijn de opvolger van Danfoss AB-QM. Ze bieden de beste specificaties in hun klasse en eenvoudige installatie. Het kalk- en verstoppingsbestendige ontwerp garandeert een uitstekende betrouwbaarheid en een lange levensduur. Het vereiste ontwerpdebiet kan eenvoudig worden vastgesteld door het instelwiel bovenop de klep te draaien naar een voorinstelling tussen 10-100% van het nominale debiet. Er is een grote verscheidenheid aan aan/uit, modulerende en digitale actuators beschikbaar om het debiet door de kleppen nauwkeurig te regelen.

Servomotoren

Servomotor voor de AB-QM 4.0

Lees hier meer over de servomotoren voor de AB-QM 4.0:

if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

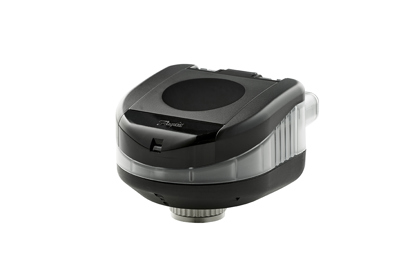

NovoCon® Digitale servomotoren

Met NovoCon® brengt Danfoss een radicale verandering teweeg in de manier waarop hydraulische inregeling en HVAC-regeling samenwerken. Als eerste digitale HVAC-servomotoren in hun soort worden deze rechtstreeks op een gebouwbeheersysteem (GBS) aangesloten. Hierdoor kunnen systeemintegratoren geavanceerde Internet of Things (IoT)-oplossingen uitwerken.

if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

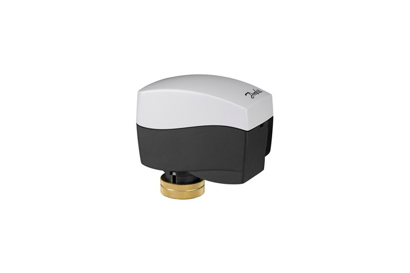

Servomotoren voor AB-QM en AB-QM 4.0

AME en AMV servomotoren met modulerende regeling en 3-punts sturing voor AB-QM en AB-QM 4.0.

if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

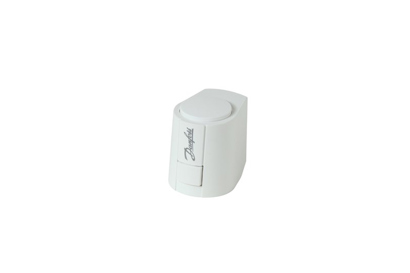

Thermische motor TWA-Q en ABNM A5

TWA-Q en ABNM A5 thermische on/off motor 0-10V voor AB-QM en AB-QM 4.0.

Nieuws

if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

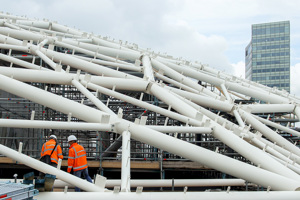

Flexibele HVAC-installatie met energiemonitoring voor multi tenant healthy & smart office

donderdag 11 maart 2021

Uitdaging: Hoge BREEAM score behalen met energiemonitoring op klimaatplafond niveau in combinatie met een snelle en foutloze installatie. Oplossing: NovoCon S digitale servomotor gecombineerd met AB-QM 4.0 drukgecompenseerde inregel- en regelafsluiter en ChangeOver6 Energy. Deze combinatie zorgt voor dynamische hydraulische balans in het klimaatsysteem, maakt een koppeling met het GBS mogelijk en biedt realtime inzicht per klimaateiland hoeveel energie wordt gebruikt tijdens verwarmen en koelen.
