Il tunnel de La Sarenne
Paolo Bresciano, Resp. Tecnico di Cogeis Spa, racconta di questa straordinaria opera.

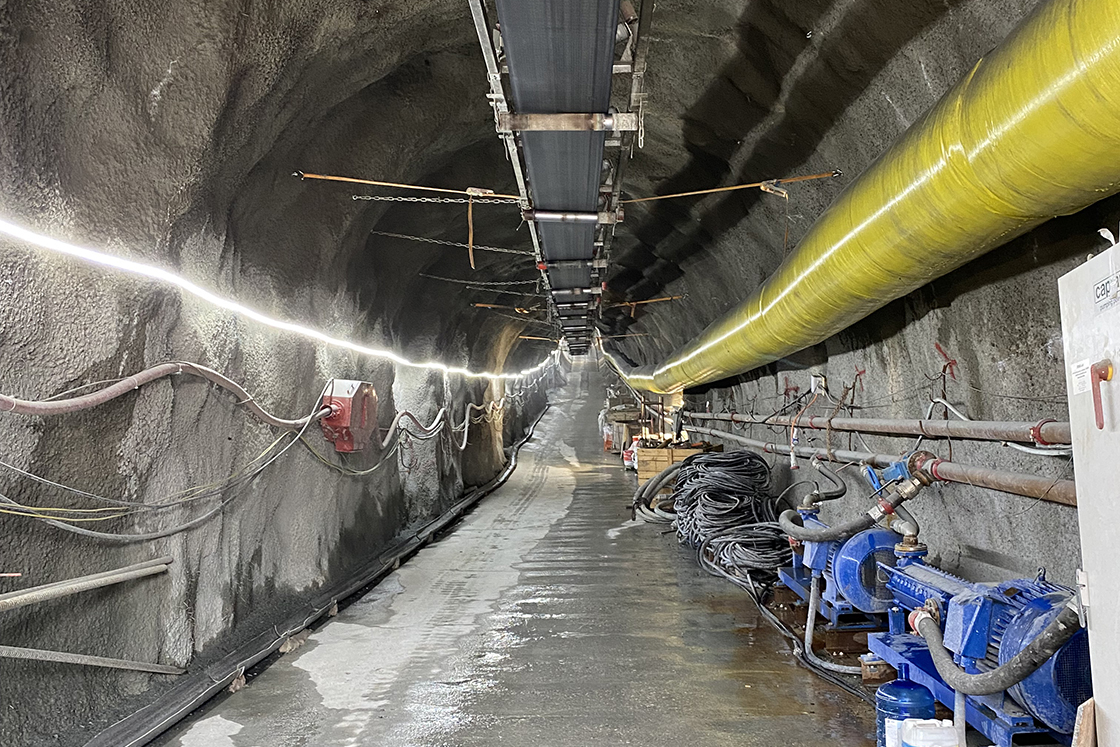

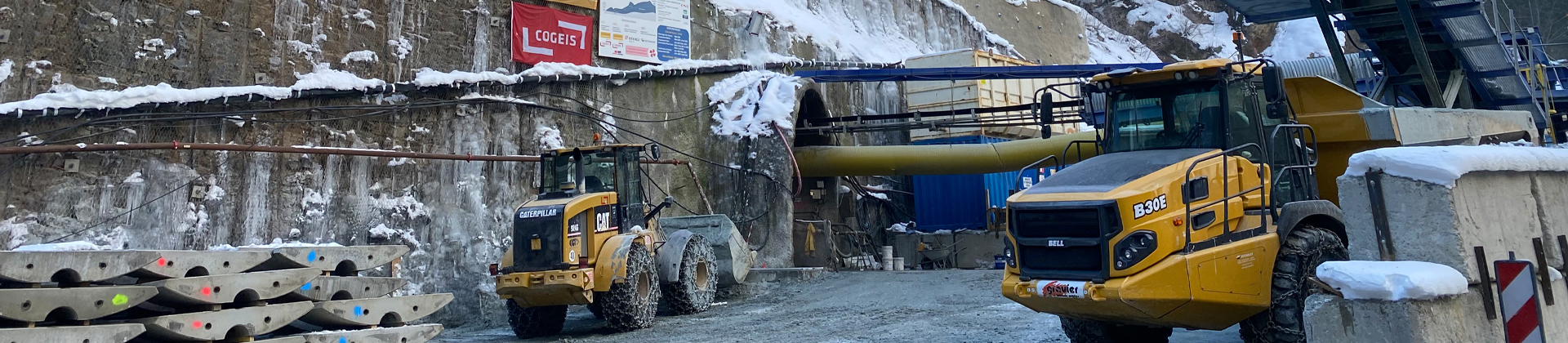

Una delle opere principali da realizzare nell’ambito del progetto La Sarenne è un tunnel sotterraneo lungo 2700 m, che sale con una pendenza del 22% fino allo sbocco nei pressi delle opere di presa, dove viene derivata l’acqua del torrente.
La galleria sotterranea, dal diametro di 4,2 m, ha una duplice funzione. Il primo tratto a monte, per circa 800 m, costituirà il serbatoio d’invaso dell’acqua, che quindi riempirà l’intero volume scavato a contatto col le pareti del tunnel. Il secondo tratto del tunnel, separato dal primo tramite una paratia, servirà invece a ospitare la condotta forzata, che trasporterà verso valle l’acqua in pressione.
La soluzione proposta dal DrivePro® Partner Gatta Srl e Danfoss è basata sugli inverter della famiglia VACON® NXP Liquid Cooled, che hanno una capacità di gestione di ripartizione del carico molto semplice ed efficace.
Ascolta tutti i dettagli da Carlo Ruga, Tecnico di Applicazione di Gatta Srl, DrivePro® Partner Danfoss Drives

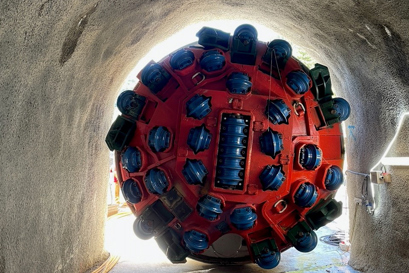

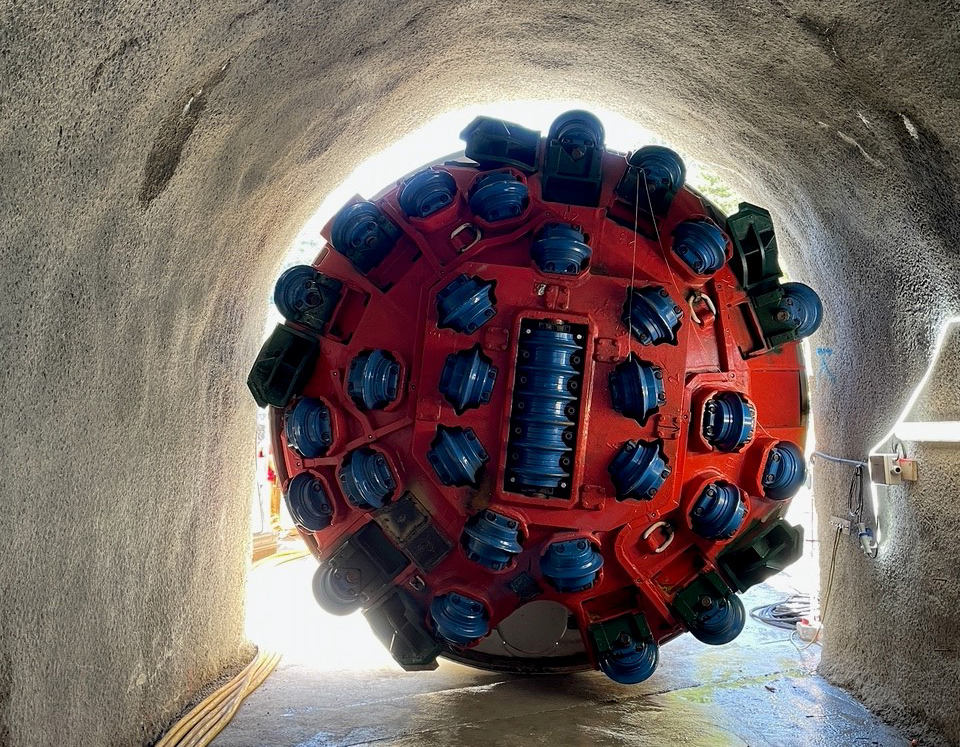

La TBM acquistata da Cogeis utilizzava per l’azionamento della testa rotante una configurazione a 5 motori da 225 kW ciascuno, collegati a una cassa riduttore tramite frizioni.
Spiega Bresciano: “I cinque motori potevano essere impostati tramite commutazione dei poli solo a due velocità diverse. Inoltre, ad ogni avvio dei motori per l’azionamento della fresa si generava una grande sollecitazione meccanica, sia sui riduttori, sia su tutta la struttura meccanica, che non ci potevamo permettere di tollerare nell’affrontare un progetto di scavo impegnativo come il tunnel La Sarenne. Tuttavia, volevamo mantenere i motori originali, progettati ad hoc per le dimensioni della TBM. La soluzione è quindi stata quella di pensare a un azionamento di nuova generazione tramite inverter.”
La progettazione del nuovo sistema di azionamento delle frese è stata volta in stretta collaborazione tra i tecnici di Cogeis, del partner Gatta Srl e degli ingegneri del dipartimento Project Solutions di Danfoss Drives Italia.
Da sinistra:
Roberto Solari, CEO Gatta Srl
Carlo Ruga, Tecnico d'applicazione, Gatta Srl
Paolo Bresciano, Resp. Tecnico Cogeis Spa
Spiega Paolo Bresciano: "È stato un lavoro di grande soddisfazione, perché ci siamo trovati, ognuno nel proprio ruolo, a ‘parlare la stessa lingua’, il che ci ha consentito anche di rispettare i tempi di esecuzione davvero stringenti per questo realizzazione."

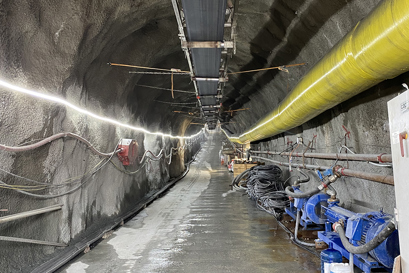

Tunnel sotterraneo lungo 2700 m, sale con una pendenza del 22% fino allo sbocco nei pressi delle opere di presa, dove viene derivata l’acqua del torrente.
La galleria sotterranea, dal diametro di 4,2 m, ha una duplice funzione. Il primo tratto a monte, per circa 800 m, costituirà il serbatoio d’invaso dell’acqua, che quindi riempirà l’intero volume scavato a contatto col le pareti del tunnel. Il secondo tratto del tunnel, separato dal primo tramite una paratia, servirà invece a ospitare la condotta forzata, che trasporterà verso valle l’acqua in pressione.
L’inserimento in sotterraneo sia del serbatoio, sia della condotta forzata, renderà così l’impianto praticamente “invisibile” dall’esterno e perfettamente integrato nel territorio.

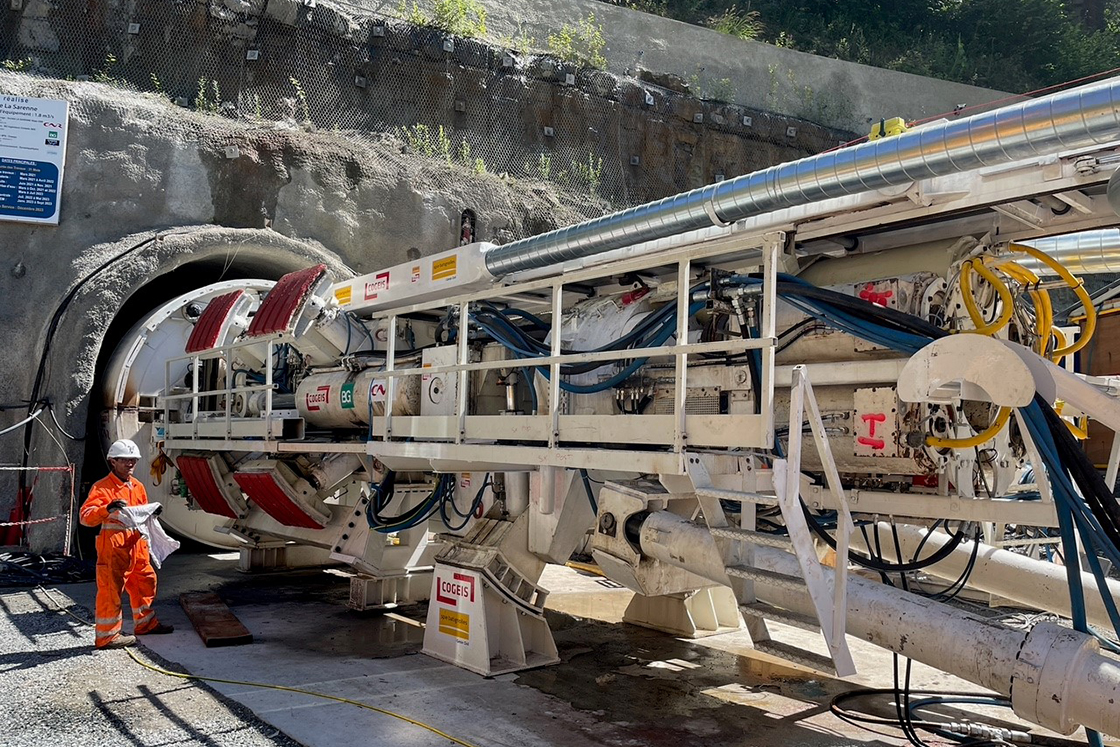

La talpa meccanica (TBM) acquistata da Cogeis utilizzava per l’azionamento della testa rotante una configurazione a 5 motori da 225 kW ciascuno, collegati a una cassa riduttore tramite frizioni.
Spiega Bresciano: "Il comando a inverter ci permette di scegliere con la massima flessibilità la velocità di rotazione della fresa, in base alle condizioni attese della roccia nelle diverse fasi di avanzamento dello scavo. Infine, ma non meno importante, abbiamo la possibilità di riconfigurare il sistema istantaneamente qualora dovessimo fermare un motore o un inverter per manutenzione, senza alcun impatto significativo sulla produttività della macchina.”
La TBM di Cogeis, grazie alla spinta degli inverter Danfoss ha già visto la luce ed è già pronta per essere estratta dalla cima e smontata per essere pronta ad affrontare nuove sfide; e grazie alla flessibilità della soluzione inverter, potrà essere rapidamente pronta per avviarsi verso un nuovo cantiere di scavo.
Al termine dell’installazione delle apparecchiature idroelettriche, dalla potenza di 11 MW per una produzione annuale stimata di 36 GWh, a partire dal 2024 verrà immessa in rete una quantità di energia 100% rinnovabile equivalente al consumo di 16.000 famiglie.

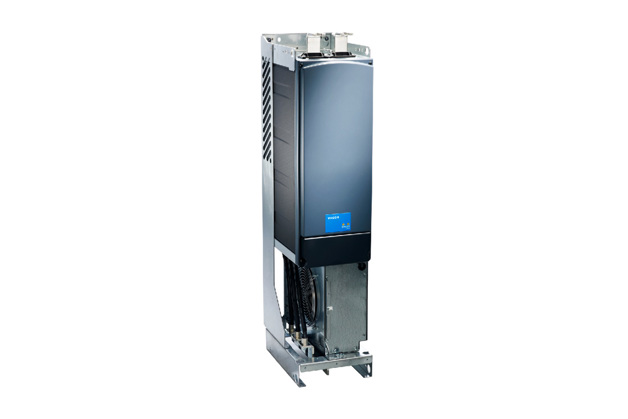

VACON® NXP Liquid Cooled è il drive ideale per applicazioni in cui la qualità dell'aria è fondamentale, lo spazio è limitato ed è necessario un trasferimento termico efficiente.
Disponibile nelle configurazioni Active Fronte End (NXA), Front End non rigenerativo (NXN), Chopper di frenatura (NXB) e inverter (NXI).
VACON® NXP Liquid Cooled
In quest'applicazione, Cogeis beneficia del servizio di assistenza DrivePro® Extended Warranty, che prevede un'estensione della garanzia, fino a 6 anni. La più estesa del settore industriale
