MTCV con CCR2+

Valvola di circolazione termostatica multifunzionale per la realizzazione di impianti di acqua calda sanitaria sicuri e a risparmio energetico

Le valvole sono installate nelle tubazioni di circolazione delle singole colonne montanti dell'impianto e possono essere regolate a una temperatura compresa tra 35 e 60 gradi Celsius. Ciò comporta un bilanciamento idronico, brevi tempi di attesa, risparmio idrico ed energetico e riduzione del rischio di legionella nell'acqua potabile e di rubinetto. La valvola è realizzata in ottone senza piombo ed è prodotta in conformità alle disposizioni di diverse direttive internazionali e nazionali in materia di acqua potabile.

Moduli di disinfezione

L'MTCV può essere dotata di un modulo di disinfezione elettronico (MTCV-C). Quando viene utilizzato, la temperatura dell'impianto viene aumentata temporaneamente per consentire la circolazione di acqua calda ad una temperatura sufficientemente elevata da uccidere i batteri della legionella.

Disinfezione elettronica

CCR2+ è un semplice ma avanzato regolatore elettronico progettato per ottimizzare la disinfezione elettronica degli impianti di acqua calda sanitaria. Il regolatore risciacqua periodicamente l'impianto, colonna per colonna, con acqua ad una temperatura elevata al fine di uccidere eventuali batteri presenti nell'impianto.
Può controllare fino a 20 colonne montanti o essere ampliato con un'unità slave per altre 16 colonne montanti. Tutte le temperature vengono memorizzate per la registrazione e l'analisi dei dati.
È possibile collegare CCR2+ a una rete WiFi o cablata per renderlo accessibile tramite PC o dispositivo mobile. Per un'ulteriore ottimizzazione è inoltre possibile collegarlo a un sistema di gestione degli edifici (BMS), risparmiando lavori di ingegneria e componenti BMS in grado di svolgere potenzialmente lo stesso lavoro.

Regolatore CCR2+

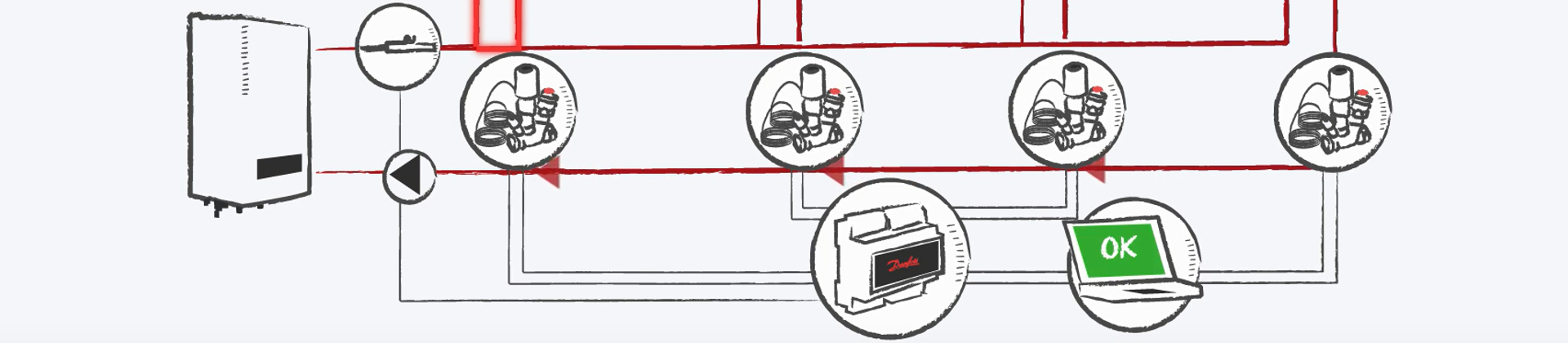

Bilanciamento di reti di acqua calda sanitaria

Questa animazione descrive i problemi e le sfide di una rete di acqua calda sanitaria in edifici commerciali, quali perdite di calore indesiderate, inefficienza energetica e rischio di legionella.

Caratteristiche e vantaggi

Maggiore comfort

I residenti potranno beneficiare di tempi di attesa rapidi e uguali quando prelevano l'acqua calda.
Risparmio energetico

L'impianto farà registrare un numero notevolmente inferiore di perdite di calore e funzionerà in modo più efficiente. I costi per i residenti saranno inferiori e ripartiti in modo molto più accurato.
Spreco di acqua ridotto

Con l'acqua calda alla giusta temperatura disponibile in ogni momento, si verifica un minore spreco di acqua dovuto all'attesa o alla necessità di miscelare con acqua fredda per raggiungere la giusta temperatura di consumo.
Costi inferiori

L'impianto funziona in modo più efficiente e previene la calce e la corrosione, potenzialmente dannose per i tubi.
Rischio di diffusione della legionella ridotto

Con le temperature dell'acqua regolate a livello, la legionella non è in grado di svilupparsi e il rischio di contaminazione risulta ridotto. Naturalmente è necessario evitare fattori costruttivi dell'impianto quali tubazioni lunghe senza ricircolo.
Rientro rapido dell'investimento

Generalmente l'investimento per l'installazione di valvole di bilanciamento termico non è molto elevato e può essere ammortizzato in un breve periodo di tempo (1-2 anni).
Ottone senza piombo

Le valvole sono realizzate in ottone senza piombo e sono prodotte in conformità alle disposizioni di diverse direttive in materia di acqua potabile. La scelta dell'ottone senza piombo rappresenta un importante passo in avanti verso il miglioramento della qualità dell'acqua potabile, oltre a soddisfare i requisiti di sostenibilità.
Rispondere alle specifiche esigenze

Nella versione base (A), la valvola MTCV offre una funzione di bilanciamento termostatico con un intervallo di temperatura compreso tra 35 e 60 °C. Negli impianti che richiedono una disinfezione termica periodica, il modello base della valvola può essere facilmente rimpiazzato con un modulo di disinfezione (versione C) per la regolazione elettronica e automatica di un processo di disinfezione termica periodica.
Disinfezione automatica
Stabilire le condizioni di produzione di acqua calda sanitaria più sicure con la massima efficienza possibile e ridurre il tempo dedicato al monitoraggio e alla registrazione dei dati.

Documentazione

Documentazione
Tipo	Nome	Lingua	Valido per	Aggiornato	Scarica	Tipo di file
Scheda tecnica	CCR2+	Inglese	Multiplo	29 ott, 2018	682.2 KB	.pdf
Brochure	CCR2+ Electronic controller to prevent legionella in DHW systems	Inglese	Multiplo	21 set, 2018	1.0 MB	.pdf
Scheda tecnica	MTCV	Italiano	Multiplo	26 giu, 2025	1.5 MB	.pdf
Scheda tecnica	MTCV	Inglese	Multiplo	26 giu, 2025	1.6 MB	.pdf
Brochure	MTCV Thermal balancing valves - Optimise the performance of domestic hot water systems	Inglese	Multiplo	21 set, 2018	1.4 MB	.pdf

Supporto

Centro di assistenza alla progettazione

Hai bisogno di assistenza nella progettazione di un impianto di riscaldamento o raffrescamento ad alta efficienza energetica? Chiedi al rappresentante Danfoss fornendogli i i disegni costruttivi (.dwg, .dxf) e le specifiche esigenze. Il rappresentante potrà a sua volta rivolgersi al Centro assistenza Danfoss per ottenere una valutazione e preparare una proposta dettagliata dell'impianto.

Novità

Estensione della gamma AB-QM con AB-QM 4.0 CO6 Flexo

martedì 17 giugno 2025

AB-QM 4.0 CO6 Flexo è un set di connessioni PICV standardizzato e prefabbricato, sviluppato appositamente per semplificare la progettazione, l'installazione e la manutenzione di sistemi HVAC idronici, in particolare pannelli radianti e travi fredde in sistemi di riscaldamento e raffrescamento a quattro tubi.

Presentazione degli attuatori modulanti AME 110NL(X) di nuova generazione

mercoledì 25 settembre 2024

La 2a generazione di attuatori AME 110NL(X) per valvole AB-QM 4.0 ha subito importanti aggiornamenti ed è stata progettata per migliorare le prestazioni e l'efficienza dei sistemi HVAC idronici. Questi attuatori avanzati sostituiscono gli attuali modelli AME 110NL(X) e AME 120NL e offrono un controllo di alta precisione grazie al motore passo-passo digitale integrato, che ha una risoluzione 15 volte superiore rispetto ai suoi predecessori.

Ruolo e benefici del bilanciamento dinamico sul rendimento dei sistemi a pompa di calore

lunedì 6 febbraio 2023

L’obiettivo del seminario è quello di illustrare come varia il rendimento di un sistema a pompa di calore in seguito all’introduzione di valvole di bilanciamento dinamico nella distribuzione ai terminali idronici. Si dimostrerà, con una trattazione teorica e pratica su impianto demo, come variano portate e temperature nell’impianto e come queste migliorino il COP delle macchine.

Approfondisci

Voci di capitolato

MTCV – Valvole di bilanciamento termico

Gli impianti di produzione di acqua calda sanitaria devono essere bilanciati con una valvola termostatica di bilanciamento per una temperatura costante dell'acqua nell'impianto con le seguenti caratteristiche:

Intervallo di regolazione della temperatura: 35 - 60 °C
Valori di preregolazione della temperatura visibili su scala visiva
Al fine di evitare modifiche non autorizzate, l'impostazione deve essere nascosta o bloccabile (chiave a brugola)
Il modulo termostatico deve essere integrato per garantire una regolazione accurata della temperatura
Aggiornamento opzionale con modulo di disinfezione termica per prevenire la proliferazione dei batteri della legionella negli impianti di acqua calda: disinfezione automatica (ad azione autonoma) o a controllo elettronico (regolatore con attuatore termico e sensori di temperatura). L'aggiornamento al modulo di disinfezione può essere effettuato durante il funzionamento, sotto pressione.
L'elemento termico deve essere sostituibile per una più facile manutenzione
Il materiale a contatto con l'acqua deve essere conforme alla direttiva UE "Ottone senza piombo".
Il corpo valvola deve essere in bronzo per una migliore durata e resistenza alla corrosione
La misurazione della temperatura dell'acqua dovrebbe essere opzionale
La valvola deve essere dotata di indicatore di portata
Imballaggio affidabile per la sicurezza del trasporto e della consegna

Caratteristiche del prodotto

Classe di pressione: PN 10

Temperatura media massima: 90 °C [MP3]
Dimensioni dell'attacco: DN 15-20
Tipo raccordo: filettatura interna ISO 7/1
Pressione differenziale massima: 100 kPa
Pre-impostazioni di fabbrica: 50 °C
Installazione: la valvola deve essere montata nel tubo di ricircolo
