Evaporatori

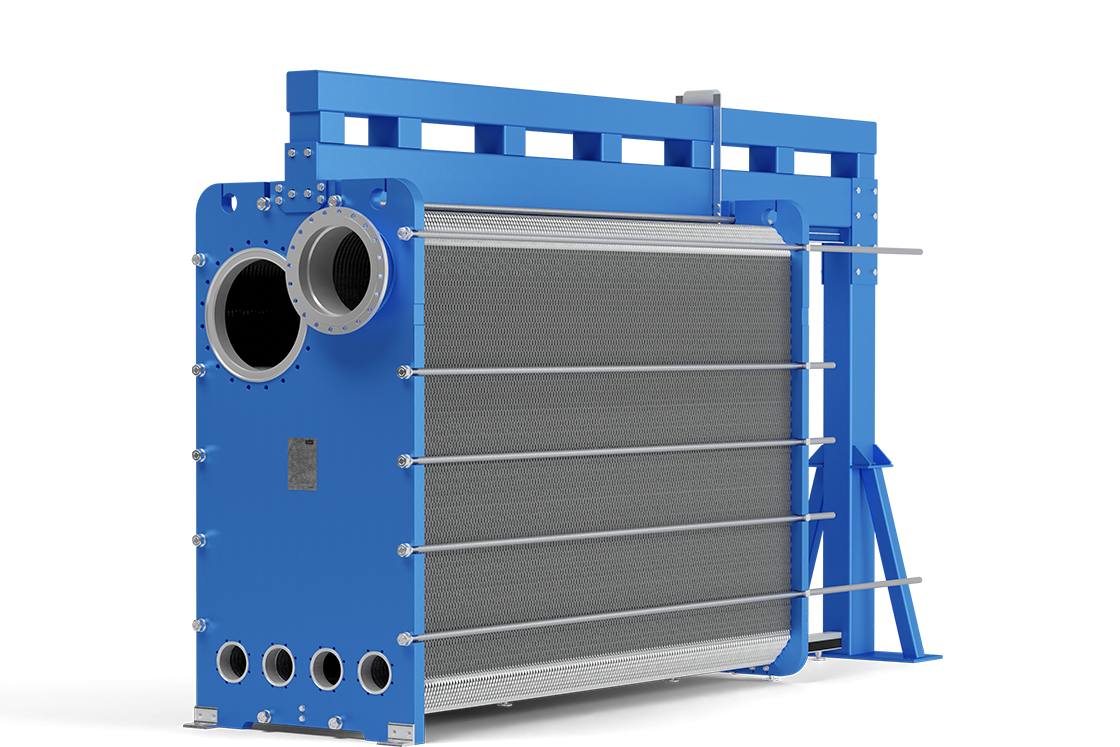

Evaporatore a pellicola ascendente SEC174

I nostri evaporatori a piastre SONDEX® sono progettati per gestire servizi di evaporazione complessi. L'uso di cassette a piastre semi-saldate assicura che i fluidi non si mescolino mai. Le cassette a piastre sono progettate per garantire il livello ottimale di turbolenza su entrambi i lati, consentendo al contempo una distribuzione omogenea dei fluidi per prestazioni superiori ed un prodotto finale di qualità.

I nostri scambiatori di calore SONDEX® a piastre convenzionali, semi-saldate e saldobrasate rappresentano la scelta ideale per servizi di evaporazione complessi.

Tuttavia, alcune applicazioni si rivelano inadatte per gli scambiatori di calore convenzionali. Per permettere al cliente di ottenere prodotti di qualità superiore abbiamo creato piastre per evaporatori uniche, realizzate su misura per raccogliere le sfide rappresentate dai servizi di evaporazione complessi.

Caratteristiche e vantaggi

Design unico delle piastre, caratterizzato da una grande connessione per l'ingresso del vapore. I consumi di vapore possono essere ridotti grazie all'utilizzo di evaporatori a multiplo stadio, impiegando il vapore del prodotto quale fluido termovettore.
Design flessibile che permette di accrescere la capacità in tutta facilità semplicemente aggiungendo ulteriori cassette, oppure di ridurla ai fini del risparmio energetico. I tempi di permanenza ridotti garantiscono condizioni di evaporazione perfette ed una qualità superiore del prodotto.
Alte prestazioni anche con differenze di temperatura minime tra i fluidi, aspetto particolarmente importante per la ricompressione meccanica del vapore (MVR) e la ricompressione termica del vapore (TVR).

Come funziona lo scambiatore di calore a piastre SONDEX®?

Applicazioni

Industria casearia/alimentare/delle bevande
- ad es. la produzione alimentare, come la trasformazione di succhi e alcolici
Industria dello zucchero
- ad es. la produzione di zucchero, come la concentrazione del contenuto di zucchero nel succo di canna da zucchero.
Industria del biogas
Industria cartiera
Industria mineraria
Industria chimica

Specifiche tecniche

Connessioni fino a DN600
(Telai progettati in conformità agli standard di costruzione FEA e PED 2014/68/EU (EN13445), e ASME sez. VIII, div. 1)
Materiale piastre: AISI 304/316, titanio, SMO, Hastelloy*
Materiale guarnizioni: EPDM-HT, NBR-HT*
Altezza della piastre fino a 1,7 m (5,6'')
Portate fino a 800 m3/h (3.522 gpm)
Pressione di esercizio fino a 16 bar (145 psi)
Temperature di esercizio da -20 a 180 °C (392 °F)

* altri materiali disponibili su richiesta

Documentazione

Documentazione
Tipo	Nome	Lingua	Valido per	Aggiornato	Scarica	Tipo di file
Brochure	A world of heat exchangers	Rumeno, moldavo, moldavo	Romania	10 ott, 2024	9.7 MB	.pdf
Brochure	A world of heat exchangers	Bulgaro	Bulgaria	04 ott, 2024	5.3 MB	.pdf
Brochure	A world of heat exchangers	Inglese	Multiplo	15 set, 2025	4.7 MB	.pdf
Manuale di servizio	DA - Gasketed and semi-welded Plate type heat exchangers	Danese	Multiplo	05 giu, 2025	9.1 MB	.pdf
Manuale di servizio	DE - Gasketed and semi-welded Plate type heat exchangers	Tedesco	Multiplo	05 giu, 2025	9.2 MB	.pdf
Manuale di servizio	EN - Gasketed and semi-welded Plate type heat exchangers	Inglese	Multiplo	02 giu, 2025	9.6 MB	.pdf
Manuale di servizio	FR - Gasketed and semi-welded Plate type heat exchangers	Francese	Multiplo	05 giu, 2025	9.1 MB	.pdf
Manuale di servizio	Gasketed and semi-welded Plate type heat exchangers	Tedesco	Multiplo	17 gen, 2024	9.2 MB	.pdf
Manuale di servizio	Gasketed and semi-welded Plate type heat exchangers	Danese	Multiplo	15 set, 2023	9.1 MB	.pdf
Manuale di servizio	Gasketed and semi-welded Plate type heat exchangers	Polacco	Multiplo	13 set, 2023	9.2 MB	.pdf
Manuale di servizio	Gasketed and semi-welded Plate type heat exchangers	Cinese	Multiplo	17 gen, 2024	9.6 MB	.pdf
Manuale di servizio	Gasketed and semi-welded Plate type heat exchangers	Francese	Multiplo	22 dic, 2023	9.2 MB	.pdf
Manuale di servizio	Gasketed and semi-welded Plate type heat exchangers	Inglese	Multiplo	20 set, 2022	9.7 MB	.pdf
Manuale di servizio	Gasketed and semi-welded Plate type heat exchangers	Inglese	Multiplo	13 set, 2023	9.6 MB	.pdf
Manuale di servizio	Gasketed and semi-welded Plate type heat exchangers	Inglese	Multiplo	01 set, 2023	13.0 MB	.pdf
Manuale di servizio	Gasketed and semi-welded Plate type heat exchangers	Ungherese	Multiplo	13 set, 2023	9.1 MB	.pdf
Manuale di servizio	Gasketed and semi-welded Plate type heat exchangers	Inglese	Multiplo	01 set, 2023	9.6 MB	.pdf
Brochure	Gasketed plate heat exchangers - Next-generation heat transfer solutions	Inglese	Multiplo	15 set, 2025	5.6 MB	.pdf
Brochure	Heat exchangers for the power industry	Inglese	Multiplo	19 nov, 2024	4.8 MB	.pdf
Manuale di servizio	HU - Gasketed and semi-welded Plate type heat exchangers	Ungherese	Multiplo	05 giu, 2025	9.1 MB	.pdf
Manuale di servizio	PL - Gasketed and semi-welded Plate type heat exchangers	Polacco	Multiplo	05 giu, 2025	9.2 MB	.pdf
Manuale di servizio	RU - Gasketed and semi-welded Plate type heat exchangers	Russo	Multiplo	17 mag, 2024	16.5 MB	.pdf
Manuale di servizio	Scambiatori di calore guarnizionati e a piastre semi-saldate	Italiano	Multiplo	01 ago, 2024	9.1 MB	.pdf
Manuale di servizio	Scambiatori di calore guarnizionati e a piastre semi-saldate	Italiano	Multiplo	05 giu, 2025	9.1 MB	.pdf
Brochure	SONDEX® Free Flow sugar brochure	Inglese	Multiplo	27 nov, 2024	7.2 MB	.pdf
Brochure	SONDEX® Traditional Plate Heat Exchangers	Inglese	Multiplo	12 feb, 2024	9.4 MB	.pdf
Manuale di servizio	SV - Gasketed and semi-welded Plate type heat exchangers	Svedese	Multiplo	17 nov, 2025	9.6 MB	.pdf
Manuale di servizio	ZH - Gasketed and semi-welded Plate type heat exchangers	Cinese	Multiplo	05 giu, 2025	9.6 MB	.pdf
Brochure	Брошура_Вдосконалені рішення теплообміну	Ucraino	Ucraina	01 ott, 2025	3.8 MB	.pdf

Prodotti correlati

Scambiatori di calore a piastre semisaldati per la refrigerazione industriale ad ammoniaca

Gli scambiatori di calore a piastre semisaldati sono ottimizzati per le applicazioni industriali. La serie progettata da Danfoss è rivolta ai sistemi ad ammoniaca e può essere utilizzata per applicazioni come condensatori, evaporatori con e senza pompa, sottoraffreddatori, desurriscaldatori e raffreddatori ad olio.

Scambiatori di calore a microcanali

Risparmia tempo e denaro con i prodotti MCHE standard L'introduzione di condensatori con scambiatori di calore a microcanali, che combinano l'efficienza delle risorse e dell'energia con un uso minimo di refrigeranti, sta permettendo lo sviluppo di soluzioni più agili e più pulite. Scegli uno dei nostri prodotti standard e potrai acquistare un qualsiasi quantitativo di condensatori, in qualsiasi momento, grandi o piccoli, in pronta consegna.

Scambiatori di calore a piastre SONDEX® Traditional

Gli scambiatori di calore a piastre SONDEX® Traditional sono la scelta ideale per una vasta gamma di applicazioni in diversi segmenti di mercato. Vantiamo il più grande portafoglio di piastre al mondo e personalizziamo ogni scambiatore di calore per soddisfare le vostre specifiche esigenze. Le tecnologie innovative e il design intelligente rendono i nostri scambiatori di calore a piastre tradizionali un investimento stellare.

Scambiatori di calore a piastre e mantello SONDEX® Plate and shell (SPS)

I nostri scambiatori di calore a piastre e a mantello Plate and shell (SPS) rappresentano la scelta perfetta per applicazioni di riscaldamento a condensazione e a vapore. Un pacco piastre completamente saldato rende gli scambiatori di calore adatti alla manipolazione di fluidi aggressivi, nonché a pressioni e temperature elevate. Richiedono meno spazio e sono molto più leggeri e inoltre sostituiscono perfettamente gli scambiatori di calore a fascio tubiero.

Scambiatori di calore a piastre SONDEX® Free Flow

Gli scambiatori di calore a piastre SONDEX® Free Flow sono la scelta preferita per applicazioni che utilizzano fluidi con alto contenuto di particelle, tendenza alle incrostazioni o alta viscosità. Ogni scambiatore di calore Free Flow è personalizzato in base all'applicazione e al tipo di fluido, con canali a piastre a contatto pulito per un flusso senza ostacoli e lunghi intervalli di pulizia.

Domande frequenti

Quale tipo di scambiatore di calore è adatto a me?

La scelta dello scambiatore di calore dipende da molti fattori. I nostri tecnici di vendita qualificati progettano lo scambiatore di calore con le dimensioni appropriate e le specifiche corrette in base ai vostri consigli e alle vostre esigenze, per assicurare che riceviate una soluzione di qualità che funzioni in modo ottimale.

Quali certificati sono disponibili per gli scambiatori di calore?

I nostri scambiatori di calore sono approvati e certificati secondo gli standard e i requisiti del settore. Per dettagli specifici, vi preghiamo di contattare il vostro rappresentante vendite locale del marchio SONDEX^®.

Dove posso trovare un listino prezzi?

Contattare il responsabile vendite locale del marchio SONDEX^®.

Come posso ottenere un preventivo?

Contattare l'ufficio vendite locale del marchio SONDEX^®. Per ottenere un preventivo più accurato, vi preghiamo di preparare i seguenti dati:

applicazione,
Tipo di fluido,
caduta di pressione,
portata,
pressione di funzionamento,
proprietà termodinamiche, temperatura,
temperatura d'esercizio.
