Più drives nel tuo sistema HVAC grazie ai costi operativi ridotti in qualsiasi condizione climatica
Maggiore affidabilità e minori costi di esercizio (TCO) in impianti di riscaldamento, ventilazione e condizionamento dell'aria (HVAC) grazie a questo esclusivo inverter ottimizzato per i sistemi di automazione per edifici.
Ora più che mai, i climi estremi, le sale macchine inaccessibili, luoghi isolati del nostro pianeta necessitano del migliore controllo di processo per gli impianti HVAC. Così anche le operazioni quotidiane del tuo sistema e sistemi costosi, poiché devono far fronte a una concorrenza sempre più agguerrita e a richieste di efficienza sempre maggiori. Privilegiando sempre le elevate prestazioni, il VLT® HVAC Drive migliorato offre maggiore spazio di manovra. Affronta i problemi e offre una solida affidabilità, oltre a costi operativi minimi.
Tensioni di alimentazione e gamma di potenza
- 3 x 200-240 V...1,1-45 kW
- 3 x 380-480 V...1,1-1.000 kW
- 3 x 525-600 V...1,1-90 kW
- 3 x 525-690 V...1,1-1.400 kW
Caratteristiche e vantaggi
-
Riduci i costi di esercizio. La pressante necessità di minori costi di esercizio è una sfida che VLT® HVAC Drive può aiutarti ad affrontare.
-
Installalo outdoor in climi estremi. Ottieni la massima affidabilità di funzionamento di questo drive installato outdoor con temperature estreme da +50 °C a -25 °C.
-
Risparmio di tempo. Grazie all'LCP wireless è possibile parametrizzare e risolvere i problemi del drive dall'esterno dell'unità di trattamento aria.
-
Libertà di scelta del motore che preferisci. La compatibilità con tutte le tecnologie motore più comuni significa poter scegliere il motore che preferisci tu, per qualsiasi ragione, dalla sicurezza dell'approvvigionamento all'ottimizzazione delle prestazioni.
-
Libertà di comunicare. La compatibilità con tutte le tecnologie motore più comuni significa poter scegliere il motore che preferisci tu, per qualsiasi ragione, dalla sicurezza dell'approvvigionamento all'ottimizzazione delle prestazioni.
-
Massimizzare i tempi di attività: La funzionalità di manutenzione predittiva (CBM) integrata, funziona con sensori che includono il VLT® Pressure Transmitter PTU 025 per rilevare precocemente i cambi di sistema
-
Migliora l'efficienza energetica del sistema con l'EC+ Concept
Video su inverter VLT® HVAC Drive FC 102
Efficienza energetica
Carlsberg riduce il consumo energetico del 50% nei suoi sistemi di ventilazione.
EC+ Concept
L'EC+ Concept ad alta efficienza ha consentito di risparmiare il 43% di energia alla Keppel Bay Tower di Singapore.
Video su VLT® Essentials
Scopri come inizializzare un convertitore di frequenza VLT® e scopri di più su funzionalità come VLT® Wireless Communication Panel LCP 103 e Adattamento Automatico Motore.
Documentazione
| Tipo | Nome | Lingua | Valido per | Aggiornato | Scarica | Tipo di file |
|---|---|---|---|---|---|---|
| Brochure | 9 Tips towards energy efficiency | Inglese | Multiplo | 09 gen, 2023 | 79.2 MB | |
| Brochure | 9 Tips towards energy efficiency - Italian | Italiano | Multiplo | 30 gen, 2023 | 73.1 MB | |
| Case story | Aarhus University Hospital - Skejby Sygehus | Inglese | Multiplo | 06 giu, 2023 | 2.1 MB | |
| Manuale di servizio | Add-On Instr VLT EtherNet-IP MCA 121 | Inglese | Multiplo | 14 feb, 2017 | 1.1 MB | |
| Case story | AEL | Inglese | Multiplo | 20 mar, 2023 | 2.1 MB | |
| Brochure | AOX-ILK Technical Report | Investigation into fan system energy efficiency | Inglese | Multiplo | 29 ago, 2023 | 6.7 MB | |
| Manuale di servizio | BACnet MS-TP Communication w. MBS UBR-01 | Inglese | Multiplo | 14 mag, 2017 | 1.3 MB | |
| Case story | Carlsberg | Inglese | Multiplo | 25 giu, 2024 | 7.4 MB | |
| Case story | Chester Zoo | Inglese | Multiplo | 19 lug, 2023 | 1.8 MB | |
| Case story | Cityringen Copenhagen | Inglese | Multiplo | 16 mar, 2023 | 4.8 MB | |
| Case story | Cityringen Copenhagen - Italian | Italiano | Multiplo | 16 mar, 2023 | 4.8 MB | |
| Case story | Cofely Innsbruck | Inglese | Multiplo | 17 ago, 2022 | 2.7 MB | |
| Scheda informativa | Convertitori di frequenza VLT® in E-frame | Italiano | Multiplo | 25 gen, 2023 | 582.7 KB | |
| Case story | COP26 | Inglese | Multiplo | 01 set, 2022 | 3.1 MB | |
| Case story | CPH Energy District Cooling - 2014 | Inglese | Multiplo | 06 feb, 2023 | 1.6 MB | |
| Case story | CPH Energy District Cooling - 2018 | Inglese | Multiplo | 06 feb, 2023 | 1.6 MB | |
| Case story | Crowne Plaza Hotel - 2016 | Inglese | Multiplo | 03 mag, 2023 | 1.8 MB | |
| Case story | Crowne Plaza Hotel - 2017 | Inglese | Multiplo | 23 ago, 2022 | 750.4 KB | |
| Case story | Crowne Plaza Hotel - 2018 | Inglese | Multiplo | 22 ago, 2022 | 4.1 MB | |
| Brochure | Danfoss Drives Fieldbus Solutions | Inglese | Multiplo | 12 nov, 2021 | 7.7 MB | |
| Brochure | DrivePro Life Cycle Services - Italian | Italiano | Multiplo | 01 apr, 2025 | 26.7 MB | |
| Brochure | DrivePro® Services Overview | Inglese | Multiplo | 03 feb, 2025 | 26.8 MB | |
| Guida all’applicazione | Encoder-less Safety using DOLD Module | Inglese | Multiplo | 15 apr, 2017 | 5.9 MB | |
| Case story | Equinix Data Center | Inglese | Multiplo | 22 ago, 2022 | 6.9 MB | |
| Scheda informativa | Extended functionality and real LHD for high-performance operation | Inglese | Multiplo | 18 lug, 2023 | 1.4 MB | |
| Scheda informativa | Fact Sheet - VLT® Wireless Communication Panel LCP 103 Wireless connectivity to your drive | Inglese | Multiplo | 07 mar, 2023 | 1.4 MB | |
| Guida all’applicazione | Fire Emergency Mode | Inglese | Multiplo | 15 feb, 2022 | 4.7 MB | |
| Case story | Fly Experience | Inglese | Multiplo | 26 lug, 2022 | 4.0 MB | |
| Case story | Freddo and Co | Inglese | Multiplo | 20 mar, 2023 | 6.0 MB | |
| Case story | Freddo and Co - Italian | Italiano | Multiplo | 20 mar, 2023 | 6.0 MB | |
| Case story | Fugloeyhav | Inglese | Multiplo | 22 mar, 2023 | 2.5 MB | |
| Brochure | Guida tecnica | Applicazioni HVAC e refrigerazione | Italiano | Multiplo | 17 apr, 2023 | 15.0 MB | |
| Brochure | Harmonics in HVAC | Inglese | Multiplo | 12 giu, 2023 | 19.7 MB | |
| Brochure | Harmonics in HVAC - Italian | Italiano | Multiplo | 05 mar, 2024 | 26.4 MB | |
| Case story | Heat Recovery DN | Inglese | Multiplo | 22 ago, 2022 | 4.5 MB | |
| Case story | Hjoerring Multi Biofuel | Inglese | Multiplo | 03 mag, 2023 | 4.3 MB | |
| Case story | Hotel Alsik DK | Inglese | Multiplo | 10 ago, 2022 | 3.5 MB | |
| Case story | Hotel Alsik DK - Mobile case | Inglese | Multiplo | 22 nov, 2021 | 4.2 MB | |
| Case story | Hotel Alsik DK - Short case | Inglese | Multiplo | 11 mag, 2022 | 6.2 MB | |
| Brochure | HVAC & Refrigeration applications - Engineering Guide | Inglese | Multiplo | 17 apr, 2023 | 14.7 MB | |
| Case story | Innsbruck University Clinic | Inglese | Multiplo | 19 lug, 2023 | 3.9 MB | |
| Scheda informativa | IP 66/Type 4x enclosed VLT® drives up to 90 kW | Inglese | Multiplo | 11 ago, 2023 | 888.9 KB | |
| Case story | Keppel Bay Tower - Full case | Inglese | Multiplo | 18 mag, 2023 | 13.0 MB | |
| Case story | Keppel Bay Tower - Short case | Inglese | Multiplo | 31 gen, 2023 | 2.2 MB | |
| Case story | Kleventa Cuppers - English | Inglese | Multiplo | 28 lug, 2022 | 2.8 MB | |
| Case story | Metro de Doha | Inglese | Multiplo | 30 ago, 2022 | 4.1 MB | |
| Case story | Micheville Tunnel | Inglese | Multiplo | 25 ago, 2022 | 2.3 MB | |
| Brochure | Motor technologies | Inglese | Multiplo | 19 nov, 2021 | 7.5 MB | |
| Brochure | Motor technologies - Italian | Italiano | Multiplo | 19 nov, 2021 | 7.3 MB | |
| Scheda informativa | Mount your drive where you want to...not where you have to | Inglese | Multiplo | 13 giu, 2023 | 2.9 MB | |
| Case story | MS Cinderella | Inglese | Multiplo | 30 ago, 2022 | 9.3 MB | |
| Case story | MV Island Performer Ulstein | Inglese | Multiplo | 16 mar, 2023 | 3.1 MB | |
| Scheda informativa | Panel through mount accessory | Inglese | Multiplo | 08 ago, 2023 | 1.1 MB | |
| Case story | Pharma CBM - Full case | Inglese | Multiplo | 14 feb, 2022 | 2.2 MB | |
| Case story | Pharma CBM - Mobile case | Inglese | Multiplo | 14 feb, 2022 | 690.9 KB | |
| Case story | Pharma CBM - Short case | Inglese | Multiplo | 14 feb, 2022 | 572.3 KB | |
| Case story | Randers Rainforest | Inglese | Multiplo | 06 giu, 2023 | 2.3 MB | |
| Scheda informativa | Remote LCP holder - English | Inglese | Multiplo | 09 feb, 2023 | 630.1 KB | |
| Brochure | Risparmio energetico sistematico EC+: il trend intelligente dei convertitori di frequenza nel mercato HVAC | Italiano | Multiplo | 16 mar, 2023 | 5.4 MB | |
| Manuale di servizio | Safe Torque Off | Italiano | Multiplo | 14 mag, 2019 | 1.3 MB | |
| Manuale di servizio | Safe Torque Off | Inglese | Multiplo | 13 dic, 2022 | 501.0 KB | |
| Case story | Sellero Tunnel | Inglese | Multiplo | 19 lug, 2023 | 1.3 MB | |
| Brochure | Singapore Green Mark 2021 | Inglese | Singapore | 04 mar, 2022 | 6.7 MB | |
| Brochure | Systematic energy saving EC+ is the smart trend in HVAC drive technology | Inglese | Multiplo | 16 mar, 2023 | 4.1 MB | |
| Case story | TechnoAlpin 2019 | Inglese | Multiplo | 21 mar, 2023 | 7.0 MB | |
| Case story | TechnoAlpin 2019 - Italian | Italiano | Multiplo | 21 mar, 2023 | 6.7 MB | |
| Brochure | Ten things you need to know about Ecodesign | Inglese | Multiplo | 27 feb, 2023 | 574.9 KB | |
| Case story | Tubingen EyeClinic | Inglese | Multiplo | 30 ago, 2022 | 3.2 MB | |
| Case story | Van Asten | Inglese | Multiplo | 22 mar, 2023 | 19.9 MB | |
| Manuale di servizio | VLT ® Modbus RTU | Inglese | Multiplo | 28 ott, 2011 | 1.5 MB | |
| Libro bianco | VLT drives with integrated CBM | Inglese | Multiplo | 24 giu, 2024 | 13.3 MB | |
| Guida all’applicazione | VLT drives with integrated CBM | Inglese | Multiplo | 15 mag, 2022 | 1.2 MB | |
| Libro bianco | VLT drives with integrated CBM - Italian | Italiano | Multiplo | 02 ago, 2024 | 13.3 MB | |
| Guida all’applicazione | VLT HVAC Drive Applications Note | Inglese | Multiplo | 30 apr, 2008 | 6.1 MB | |
| Libro bianco | VLT HVAC Drive FC 102 - Fire Emergency Mode | Inglese | Multiplo | 13 giu, 2023 | 12.9 MB | |
| Manuale di servizio | VLT HVAC Drive FC 102 1.1-90 kW, Enclosure Sizes A-C | Inglese | Multiplo | 01 ago, 2025 | 13.0 MB | |
| Manuale di progettazione | VLT HVAC Drive FC 102 1.1-90kW, Enclosure Sizes A-C | Inglese | Multiplo | 01 ago, 2025 | 6.1 MB | |
| Manuale di servizio | VLT HVAC Drive FC 102 110-800kW Op.Guide | Inglese | Multiplo | 15 feb, 2022 | 23.0 MB | |
| Brochure | VLT HVAC Drive FC 102 Selection Guide | Inglese | Multiplo | 24 mar, 2025 | 60.9 MB | |
| Brochure | VLT HVAC Drive FC 102 Selection Guide - Italian | Italiano | Multiplo | 24 feb, 2023 | 61.3 MB | |
| Manuale di progettazione | VLT HVAC Drive FC 102, 1.1-90 kW | Italiano | Multiplo | 13 giu, 2014 | 7.2 MB | |
| Manuale di servizio | VLT Parallel Drive Modules 250-1200 kW | Italiano | Multiplo | 05 ott, 2016 | 8.8 MB | |
| Brochure | VLT Semiconductor | Inglese | Multiplo | 18 nov, 2021 | 15.4 MB | |
| Scheda informativa | VLT® 12-pulse drive | Inglese | Multiplo | 19 lug, 2023 | 1.5 MB | |
| Manuale di progettazione | VLT® Advanced Harmonic Filter AHF005-010 | Inglese | Multiplo | 28 gen, 2026 | 7.3 MB | |
| Manuale di servizio | VLT® AKD 102 Drive 110–250 kW | Inglese | Multiplo | 15 giu, 2009 | 9.7 MB | |
| Scheda informativa | VLT® BACnet MCA 109 | Inglese | Multiplo | 09 ago, 2023 | 813.9 KB | |
| Scheda informativa | VLT® BACnet/IP MCA 125 | Inglese | Multiplo | 09 ago, 2023 | 293.9 KB | |
| Manuale di progettazione | VLT® Brake Resistor MCE 101 | Inglese | Multiplo | 07 mag, 2014 | 8.5 MB | |
| Scheda informativa | VLT® DeviceNet MCA 104 | Inglese | Multiplo | 09 ago, 2023 | 985.8 KB | |
| Manuale di servizio | VLT® DeviceNet MCA 104 | Inglese | Multiplo | 26 mar, 2015 | 3.5 MB | |
| Scheda informativa | VLT® drive with enclosure size D - English | Inglese | Multiplo | 07 feb, 2023 | 474.0 KB | |
| Scheda informativa | VLT® drive with enclosure size E - English | Inglese | Multiplo | 24 gen, 2023 | 551.8 KB | |
| Guida all’applicazione | VLT® Drives Motor overload protection | Inglese | Multiplo | 19 ago, 2008 | 212.6 KB | |
| Scheda informativa | VLT® EtherNet/IP MCA 121 | Inglese | Multiplo | 09 ago, 2023 | 635.4 KB | |
| Manuale di servizio | VLT® FC Series Option Panel | Inglese | Multiplo | 13 nov, 2012 | 4.3 MB | |
| Manuale di progettazione | VLT® FC Series Output Filter Design G. | Inglese | Multiplo | 22 feb, 2011 | 4.8 MB | |
| Brochure | VLT® Functional Safety | Inglese | Multiplo | 12 nov, 2021 | 2.7 MB | |
| Manuale di servizio | VLT® HVAC Drive BACnet | Inglese | Multiplo | 23 ago, 2009 | 2.0 MB | |
| Scheda informativa | VLT® HVAC Drive FC 102 | Inglese | Multiplo | 31 ago, 2022 | 314.3 KB | |
| Manuale di servizio | VLT® HVAC Drive FC 102 110-400kW D-frame | Italiano | Multiplo | 14 gen, 2022 | 13.3 MB | |
| Manuale di servizio | VLT® HVAC Drive FC 102 110-400kW D-frame | Inglese | Multiplo | 14 gen, 2022 | 13.0 MB | |
| Manuale di progettazione | VLT® HVAC Drive FC 102 110–800 kW D and E | Italiano | Multiplo | 15 mar, 2018 | 15.4 MB | |
| Manuale di progettazione | VLT® HVAC Drive FC 102 110–800 kW D and E | Inglese | Multiplo | 15 gen, 2018 | 14.3 MB | |
| Manuale di servizio | VLT® HVAC Drive FC 102 315-1400 kW | Italiano | Multiplo | 26 mar, 2015 | 4.5 MB | |
| Manuale di servizio | VLT® HVAC Drive FC 102 315-1400 kW | Inglese | Multiplo | 11 ago, 2014 | 4.6 MB | |
| Manuale di progettazione | VLT® HVAC Drive FC 102 355-1400 kW | Italiano | Multiplo | 15 mag, 2018 | 13.2 MB | |
| Manuale di progettazione | VLT® HVAC Drive FC 102 355-1400 kW | Inglese | Multiplo | 15 nov, 2017 | 7.7 MB | |
| Manuale di servizio | VLT® HVAC Drive FC 102 FLN | Inglese | Multiplo | 21 dic, 2008 | 412.2 KB | |
| Manuale di servizio | VLT® HVAC Drive FC 102 LonWorks | Inglese | Multiplo | 10 nov, 2008 | 2.2 MB | |
| Manuale di servizio | VLT® HVAC Drive FC 102 Low Harm. Drive | Inglese | Multiplo | 14 gen, 2022 | 22.1 MB | |
| Manuale di servizio | VLT® HVAC Drive FC 102 Low Harmonic Driv | Italiano | Multiplo | 14 gen, 2022 | 22.3 MB | |
| Manuale di servizio | VLT® HVAC Drive FC 102 Native BACnet | Inglese | Multiplo | 19 set, 2010 | 1.3 MB | |
| Manuale di programmazione | VLT® HVAC Drive FC 102 SW 4.x | Italiano | Multiplo | 06 apr, 2016 | 6.5 MB | |
| Manuale di programmazione | VLT® HVAC Drive FC 102 SW 7.61 | Inglese | Multiplo | 18 ott, 2024 | 7.1 MB | |
| Guida all’applicazione | VLT® HVAC Drive FC 102 Temp. Derating | Inglese | Multiplo | 20 ago, 2008 | 981.5 KB | |
| Manuale di servizio | VLT® HVAC Drive FC 102, 12 Pulse | Inglese | Multiplo | 14 gen, 2022 | 5.4 MB | |
| Manuale di servizio | VLT® HVAC Drive FC 102, 355-800 kW, Encl | Italiano | Multiplo | 14 set, 2018 | 14.0 MB | |
| Manuale di servizio | VLT® HVAC Drive FC 102, 355-800 kW, Encl | Inglese | Multiplo | 14 feb, 2022 | 19.3 MB | |
| Guida all’applicazione | VLT® HVAC Drive in Fan Application with | Inglese | Multiplo | 10 feb, 2011 | 41.3 KB | |
| Scheda informativa | VLT® Low Harmonic Drive | Inglese | Multiplo | 19 lug, 2023 | 673.1 KB | |
| Manuale di servizio | VLT® Low Harmonic Drive Manuale Funzion. | Italiano | Multiplo | 15 ott, 2009 | 8.4 MB | |
| Manuale di servizio | VLT® Metasys N2 FC 102 and FC 202 series | Inglese | Multiplo | 11 feb, 2010 | 552.8 KB | |
| Scheda informativa | VLT® Modbus TCP MCA 122 | Inglese | Multiplo | 09 ago, 2023 | 818.2 KB | |
| Manuale di servizio | VLT® Modbus TCP MCA 122 | Inglese | Multiplo | 01 mag, 2013 | 3.4 MB | |
| Scheda informativa | VLT® Parallel Drive Modules | Inglese | Multiplo | 11 ago, 2023 | 446.0 KB | |
| Manuale di servizio | VLT® Parallel Drive Modules 250-1200 kW | Inglese | Multiplo | 03 ago, 2017 | 8.5 MB | |
| Manuale di progettazione | VLT® Parallel Drive Modules, 250–1200 kW | Italiano | Multiplo | 25 mag, 2017 | 18.3 MB | |
| Manuale di progettazione | VLT® Parallel Drive Modules, 250–1200 kW | Inglese | Multiplo | 15 ago, 2017 | 16.4 MB | |
| Scheda informativa | VLT® Pressure Transmitter PTU 025 Filter Monitoring - English | Inglese | Multiplo | 07 feb, 2023 | 739.0 KB | |
| Scheda informativa | VLT® PROFINET MCA 120 | Inglese | Multiplo | 09 ago, 2023 | 663.4 KB | |
| Scheda informativa | VLT® PTC Thermistor Card MCB 112 | Inglese | Multiplo | 09 ago, 2023 | 693.8 KB | |
| Manuale di servizio | VLT® PTC Thermistor Card MCB 112 | Tedesco; Inglese | Multiplo | 19 dic, 2023 | 3.0 MB | |
| Manuale di servizio | VLT® PTC Thermistor Card MCB 112 | Inglese | Multiplo | 15 lug, 2024 | 1.2 MB | |
| Brochure | VLT® Pump Control OEM | Inglese | Multiplo | 22 nov, 2021 | 15.1 MB | |
| Scheda informativa | VLT® Real-time Clock MCB 117 | Advanced data logging by time stamping | Inglese | Multiplo | 26 apr, 2023 | 288.1 KB | |
| Case story | Volkswagen Novenco | Inglese | Multiplo | 30 ago, 2022 | 6.5 MB | |
| Case story | VSS Glassfiber Latvia | Inglese | Multiplo | 16 giu, 2022 | 10.9 MB |

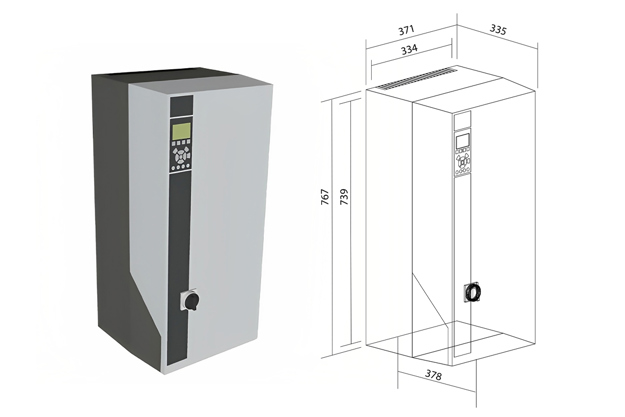

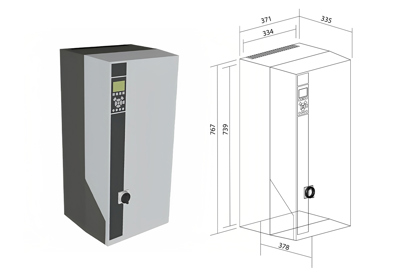

Disegni
Non riesci a trovare il modello 3D o il disegno che stai cercando? Ordina e filtra la seguente tabella utilizzando le icone nella parte superiore delle colonne.
Modelli 3D e disegni
| Tipo | Nome | Lingua | Aggiornato | Scarica | Tipo di file |
|---|---|---|---|---|---|
| Disegno Eplan | 130B1102_Eplan | 04 feb, 2026 | 1.0 MB | .zip | |
| Disegno Eplan | 130B1106_Eplan | 17 dic, 2025 | 1.0 MB | .zip | |
| Disegno Eplan | 130B1119_Eplan | 04 feb, 2026 | 1.1 MB | .zip | |
| Disegno Eplan | 130B1120_Eplan | 17 dic, 2025 | 1.4 MB | .zip | |
| Disegno Eplan | 130B1137_EPlan | 03 feb, 2026 | 1.0 MB | .zip | |
| Disegno Eplan | 130B1143_Eplan | 04 feb, 2026 | 1.4 MB | .zip | |
| Disegno Eplan | 130B1144_Eplan | 17 dic, 2025 | 1.2 MB | .zip | |
| Disegno Eplan | 130B1172_Eplan | 04 feb, 2026 | 1.4 MB | .zip | |
| Disegno Eplan | 130B1196_Eplan | 04 feb, 2026 | 816.3 KB | .zip | |
| Disegno Eplan | 130B1202_Eplan | 04 feb, 2026 | 1.0 MB | .zip | |
| Disegno Eplan | 130B1206_Eplan | 17 dic, 2025 | 1.0 MB | .zip | |
| Disegno Eplan | 130B1219_Eplan | 04 feb, 2026 | 1.1 MB | .zip | |
| Disegno Eplan | 130B1220_Eplan | 17 dic, 2025 | 1.4 MB | .zip | |
| Disegno Eplan | 130B1243-Eplan | 04 feb, 2026 | 1.4 MB | .zip | |
| Disegno Eplan | 130B1244_Eplan | 17 dic, 2025 | 1.2 MB | .zip | |
| Disegno Eplan | 130B1272-Eplan | 04 feb, 2026 | 1.4 MB | .zip | |
| Disegno Eplan | 130B1296_Eplan | 04 feb, 2026 | 816.2 KB | .zip | |
| Disegno Eplan | 131B4207_Eplan | 16 dic, 2025 | 1.3 MB | .zip | |
| Disegno Eplan | 131B5474_Eplan | 06 feb, 2026 | 1.4 MB | .zip | |
| Disegno Eplan | 131L0071_Eplan | 16 dic, 2025 | 1.0 MB | .zip | |
| Disegno Eplan | 131Z9686_Eplan | 17 dic, 2025 | 1.8 MB | .zip | |
| Disegno Eplan | 134B1586_Eplan | 17 dic, 2025 | 1.2 MB | .zip | |
| Disegno Eplan | 134F3650_Eplan | 17 dic, 2025 | 1.9 MB | .zip | |
| Disegno Eplan | 134N4225_Eplan | 17 dic, 2025 | 2.0 MB | .zip | |
| Disegno Eplan | 134U4929_Eplan | 16 dic, 2025 | 1.5 MB | .zip | |
| Disegno Eplan | 135U2885_Eplan | 17 dic, 2025 | 2.0 MB | .zip | |
| Schema elettrico | 174N3178 - Electrical Submittal Drawing | 04 feb, 2026 | 125.8 KB | ||
| Schema elettrico | 174N3179 - Electrical Submittal Drawing | 05 feb, 2026 | 124.1 KB | ||
| Disegno applicativo | Exploaded view C4 | 01 dic, 2024 | 4.1 MB | .jpg | |
| Disegno Eplan | FC-102N110T4E54H4XGCXXXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 859.0 KB | .zip | |
| Disegno Eplan | FC-102N160T4E5MN4TGC7XXSXXXXAXBKCXXXXD0 | 17 dic, 2025 | 6.8 MB | .zip | |
| Disegno Eplan | FC-102N200T4E5MN4TGC7XXSXXXXAXBKCXXXXD0 | 17 dic, 2025 | 5.8 MB | .zip | |
| Disegno Eplan | FC-102N250T4E21H4XGCXXXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 980.1 KB | .zip | |
| Disegno Eplan | FC-102N315T4H54H4XGC3XXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 881.9 KB | .zip | |
| Disegno Eplan | FC-102N560T4E54H4TGC3XXSXXXXA0B4CXXXXD0 | 17 dic, 2025 | 1.7 MB | .zip | |
| Disegno Eplan | FC-102P11KT4E20H1XGXXXXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 1.8 MB | .zip | |
| Disegno Eplan | FC-102P11KT4E20H1XXXXXXSXXXXA0BXCXXXXDX | 17 dic, 2025 | 1.0 MB | .zip | |
| Disegno Eplan | FC-102P15KT4E20H1XGXXXXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 1.8 MB | .zip | |
| Disegno Eplan | FC-102P15KT4E21H1TGCXXXSXXXXALBXCXXXXD0 | 17 dic, 2025 | 1.3 MB | .zip | |
| Disegno Eplan | FC-102P15KT4E55H1XGXXXXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 2.4 MB | .zip | |
| Disegno Eplan | FC-102P18KT4E20H1XGXXXXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 1.8 MB | .zip | |
| Disegno Eplan | FC-102P18KT4E20H1XXXXXXSXXXXA0BXCXXXXDX | 17 dic, 2025 | 1.0 MB | .zip | |
| Disegno Eplan | FC-102P1M2T7E21H2XGCXXXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 2.2 MB | .zip | |
| Disegno Eplan | FC-102P22KT4E21H1TGCXXXSXXXXALBXCXXXXD0 | 17 dic, 2025 | 954.2 KB | .zip | |
| Disegno Eplan | FC-102P22KT4E21H1XGXXXXSXXXXAXBKCXXXXDX | 17 dic, 2025 | 953.8 KB | .zip | |
| Disegno Eplan | FC-102P22KT4E21H1XGXXXXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 897.8 KB | .zip | |
| Disegno Eplan | FC-102P22KT4E66H3XGXXXXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 2.0 MB | .zip | |
| Disegno Eplan | FC-102P2K2T4E20H1XXXXXXSXXXXA0BXCXXXXDX | 17 dic, 2025 | 724.0 KB | .zip | |
| Disegno Eplan | FC-102P30KT4E20H2XGXXXXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 2.6 MB | .zip | |
| Disegno Eplan | FC-102P30KT4E21H1XGX1XXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 721.6 KB | .zip | |
| Disegno Eplan | FC-102P30KT4E55H1XGX1XXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 717.9 KB | .zip | |
| Disegno Eplan | FC-102P30KT4E55H1XGXXXXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 1.9 MB | .zip | |
| Disegno Eplan | FC-102P37KT4E55H1XGXXXXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 1.5 MB | .zip | |
| Disegno Eplan | FC-102P3K0T4E20H1XGXXXXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 1.1 MB | .zip | |
| Disegno Eplan | FC-102P45KT4E20H2XGXXXXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 2.1 MB | .zip | |
| Disegno Eplan | FC-102P4K0T4Z55H1XGXXOXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 1.5 MB | .zip | |
| Disegno Eplan | FC-102P55KT4E20H2XGXXXXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 1.6 MB | .zip | |
| Disegno Eplan | FC-102P560T4E54H2TGC7XKSXXXXA0B4CXXXXD0 | 17 dic, 2025 | 2.5 MB | .zip | |
| Disegno Eplan | FC-102P5K5T4E20H1XXXXXXSXXXXA0BXCXXXXDX | 17 dic, 2025 | 620.8 KB | .zip | |
| Disegno Eplan | FC-102P75KT4E20H2XGCXXXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 1.6 MB | .zip | |
| Disegno Eplan | FC-102P75KT4E55H2XGXXXXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 1.5 MB | .zip | |
| Disegno Eplan | FC-102P7K5T4E20H1XNXXXXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 611.4 KB | .zip | |
| Disegno Eplan | FC-102P7K5T4E55H1XGXXXXSXXXXAXBXCXXXXDX | 17 dic, 2025 | 676.9 KB | .zip | |
| Disegno Eplan | FC-102P90KT4E55H2TGXXXXSXXXXA0B0CXXXXD0 | 17 dic, 2025 | 1.6 MB | .zip | |
| Schema dimensionale | MCAD B2 IP55 w switch | 03 feb, 2026 | 92.7 MB | .stp | |
| Schema dimensionale | MCAD B2 IP55 wo-switch | 04 feb, 2026 | 92.7 MB | .stp | |
| Schema dimensionale | MCAD C1 IP55 w switch | 04 feb, 2026 | 102.6 MB | .stp | |
| Schema dimensionale | MCAD C1 IP55 wo switch | 04 feb, 2026 | 100.7 MB | .stp | |
| Schema dimensionale | MCAD EnclDrive 60 mm Gland plate Bottom | 17 dic, 2025 | 176.0 KB | ||
| Schema dimensionale | MCAD EnclDrive 600 mm Gland plate Top | 17 dic, 2025 | 147.3 KB | ||
| Modello BIM | MCAD FC 102 A2 IP20 1.1-4kW | 16 dic, 2025 | 2.8 MB | .zip | |
| Modello BIM | MCAD FC 102 A2 IP20 AB 1.1-4kW | 16 dic, 2025 | 2.8 MB | .zip | |
| Modello BIM | MCAD FC 102 A2 IP20 ABC 1.1-4kW | 06 feb, 2026 | 2.8 MB | .zip | |
| Modello BIM | MCAD FC 102 A2 IP21 1.1-4kW | 16 dic, 2025 | 2.8 MB | .zip | |
| Modello BIM | MCAD FC 102 A2 IP21 AB-1.1-4kW | 16 dic, 2025 | 2.8 MB | .zip | |
| Modello BIM | MCAD FC 102 A3 IP20 1.1-7.5kW | 16 dic, 2025 | 5.9 MB | .zip | |
| Modello BIM | MCAD FC 102 A3 IP20 AB 1.1-7.5kW | 16 dic, 2025 | 5.9 MB | .zip | |
| Modello BIM | MCAD FC 102 A3 IP20 ABC 1.1-7.5kW | 16 dic, 2025 | 5.9 MB | .zip | |
| Modello BIM | MCAD FC 102 A3 IP21 1.1-7.5kW | 16 dic, 2025 | 5.9 MB | .zip | |
| Modello BIM | MCAD FC 102 A3 IP21 AB 1.1-7.5kW | 16 dic, 2025 | 5.9 MB | .zip | |
| Modello BIM | MCAD FC 102 A4 IP55 1.1-4kW | 16 dic, 2025 | 2.7 MB | .zip | |
| Modello BIM | MCAD FC 102 A4 IP66 1.1-4kW | 16 dic, 2025 | 2.7 MB | .zip | |
| Modello BIM | MCAD FC 102 A5 IP55 1.1-7.5kW | 16 dic, 2025 | 8.0 MB | .zip | |
| Modello BIM | MCAD FC 102 A5 IP66 1.1-7.5kW | 16 dic, 2025 | 8.0 MB | .zip | |
| Modello BIM | MCAD FC 102 B1 IP21 5.5-18kW | 16 dic, 2025 | 2.9 MB | .zip | |
| Modello BIM | MCAD FC 102 B1 IP55 5.5-18kW | 16 dic, 2025 | 2.9 MB | .zip | |
| Modello BIM | MCAD FC 102 B1 IP66 5.5-18kW | 16 dic, 2025 | 2.9 MB | .zip | |
| Modello BIM | MCAD FC 102 B2 IP21 11-30kW | 16 dic, 2025 | 3.2 MB | .zip | |
| Modello BIM | MCAD FC 102 B2 IP55 11-30kW | 16 dic, 2025 | 3.2 MB | .zip | |
| Modello BIM | MCAD FC 102 B2 IP66 15-30kW | 16 dic, 2025 | 1.7 MB | .zip | |
| Modello BIM | MCAD FC 102 B3 IP20 5.5-18kW | 16 dic, 2025 | 3.1 MB | .zip | |
| Modello BIM | MCAD FC 102 B3 IP20 AB 5.5-18kW | 16 dic, 2025 | 3.1 MB | .zip | |
| Modello BIM | MCAD FC 102 B3 IP20 ABC 5.5-18kW | 16 dic, 2025 | 3.1 MB | .zip | |
| Modello BIM | MCAD FC 102 B3 IP21 5.5-18kW | 16 dic, 2025 | 3.1 MB | .zip | |
| Modello BIM | MCAD FC 102 B3 IP21 AB 5.5-18kW | 16 dic, 2025 | 3.1 MB | .zip | |
| Modello BIM | MCAD FC 102 B4 IP20 11-37kW | 16 dic, 2025 | 4.6 MB | .zip | |
| Modello BIM | MCAD FC 102 B4 IP21 11-37kW | 16 dic, 2025 | 4.6 MB | .zip | |
| Modello BIM | MCAD FC 102 C1 IP21 18-55kW | 16 dic, 2025 | 2.9 MB | .zip | |
| Modello BIM | MCAD FC 102 C1 IP55 18-55kW | 16 dic, 2025 | 2.9 MB | .zip | |
| Modello BIM | MCAD FC 102 C1 IP66 18-55kW | 16 dic, 2025 | 2.9 MB | .zip | |
| Modello BIM | MCAD FC 102 C2 IP21 37-90kW | 16 dic, 2025 | 3.5 MB | .zip | |
| Modello BIM | MCAD FC 102 C2 IP55 37-90kW | 16 dic, 2025 | 3.5 MB | .zip | |
| Modello BIM | MCAD FC 102 C2 IP66 37-90kW | 16 dic, 2025 | 2.0 MB | .zip | |
| Modello BIM | MCAD FC 102 C3 IP20 22-55kW | 16 dic, 2025 | 2.7 MB | .zip | |
| Modello BIM | MCAD FC 102 C3 IP21 22-55kW | 16 dic, 2025 | 2.7 MB | .zip | |
| Modello BIM | MCAD FC 102 C4 IP20 37-90kW | 16 dic, 2025 | 2.1 MB | .zip | |
| Modello BIM | MCAD FC 102 C4 IP21 37-90kW | 16 dic, 2025 | 2.1 MB | .zip | |
| Schema dimensionale | MCAD FC A2 IP20 | 04 feb, 2026 | 1.8 MB | ||
| Schema dimensionale | MCAD FC A2 IP20 | 04 feb, 2026 | 8.3 MB | .stp | |
| Schema dimensionale | MCAD FC A2 IP20 A | 04 feb, 2026 | 2.2 MB | .jpg | |
| Schema dimensionale | MCAD FC A2 IP20 A | 03 feb, 2026 | 1.9 MB | ||
| Schema dimensionale | MCAD FC A2 IP20 A | 04 feb, 2026 | 7.2 MB | .dxf | |
| Schema dimensionale | MCAD FC A2 IP20 A | 04 feb, 2026 | 8.6 MB | .stp | |
| Schema dimensionale | MCAD FC A2 IP20 AB | 04 feb, 2026 | 1.9 MB | ||
| Schema dimensionale | MCAD FC A2 IP20 ABC | 06 feb, 2026 | 9.4 MB | .stp | |
| Schema dimensionale | MCAD FC A2 IP20 ABC | 04 feb, 2026 | 2.0 MB | ||
| Schema dimensionale | MCAD FC A2 IP20 AC | 04 feb, 2026 | 2.0 MB | ||
| Schema dimensionale | MCAD FC A2 IP20 AC | 03 feb, 2026 | 7.8 MB | .dxf | |
| Schema dimensionale | MCAD FC A2 IP20 AC | 03 feb, 2026 | 2.3 MB | .jpg | |
| Schema dimensionale | MCAD FC A2 IP20 AC | 03 feb, 2026 | 9.4 MB | .stp | |
| Schema dimensionale | MCAD FC A2 IP20 B | 04 feb, 2026 | 1.8 MB | ||
| Schema dimensionale | MCAD FC A2 IP20 B | 04 feb, 2026 | 5.6 MB | .dxf | |
| Schema dimensionale | MCAD FC A2 IP20 B | 04 feb, 2026 | 2.1 MB | .jpg | |
| Schema dimensionale | MCAD FC A2 IP20 B | 04 feb, 2026 | 8.3 MB | .stp | |
| Schema dimensionale | MCAD FC A2 IP20 C | 04 feb, 2026 | 1.9 MB | ||
| Schema dimensionale | MCAD FC A2 IP21 | 04 feb, 2026 | 6.8 MB | .stp | |
| Schema dimensionale | MCAD FC A2 IP21 | 04 feb, 2026 | 2.8 MB | .jpg | |
| Schema dimensionale | MCAD FC A2 IP21 | 04 feb, 2026 | 2.5 MB | .dxf | |
| Schema dimensionale | MCAD FC A2 IP21 | 04 feb, 2026 | 1.6 MB | ||
| Schema dimensionale | MCAD FC A2 IP21 B | 04 feb, 2026 | 1.6 MB | ||
| Schema dimensionale | MCAD FC A2 IP21 B | 04 feb, 2026 | 2.8 MB | .jpg | |
| Schema dimensionale | MCAD FC A2 IP21 B | 04 feb, 2026 | 9.0 MB | .stp | |
| Schema dimensionale | MCAD FC A3 IP20 | 04 feb, 2026 | 1.7 MB | ||
| Schema dimensionale | MCAD FC A3 IP20 | 04 feb, 2026 | 3.8 MB | .dxf | |
| Schema dimensionale | MCAD FC A3 IP20 A | 03 feb, 2026 | 2.3 MB | .jpg | |
| Schema dimensionale | MCAD FC A3 IP20 A | 03 feb, 2026 | 1.7 MB | ||
| Schema dimensionale | MCAD FC A3 IP20 A | 03 feb, 2026 | 10.4 MB | .stp | |
| Schema dimensionale | MCAD FC A3 IP20 A | 04 feb, 2026 | 3.7 MB | .dxf | |
| Schema dimensionale | MCAD FC A3 IP20 AB | 04 feb, 2026 | 2.3 MB | .jpg | |
| Schema dimensionale | MCAD FC A3 IP20 AB | 04 feb, 2026 | 1.7 MB | ||
| Schema dimensionale | MCAD FC A3 IP20 ABC | 04 feb, 2026 | 2.1 MB | ||
| Schema dimensionale | MCAD FC A3 IP20 ABC | 04 feb, 2026 | 3.4 MB | .jpg | |
| Schema dimensionale | MCAD FC A3 IP20 ABC | 04 feb, 2026 | 9.2 MB | .stp | |
| Schema dimensionale | MCAD FC A3 IP21 | 04 feb, 2026 | 1.6 MB | ||
| Schema dimensionale | MCAD FC A3 IP21 B | 04 feb, 2026 | 13.8 MB | .stp | |
| Schema dimensionale | MCAD FC A3 IP21 B | 04 feb, 2026 | 1.7 MB | ||
| Schema dimensionale | MCAD FC A3 IP21 B | 03 feb, 2026 | 3.0 MB | .jpg | |
| Schema dimensionale | MCAD FC A3 IP21 B | 03 feb, 2026 | 3.2 MB | .dxf | |
| Schema dimensionale | MCAD FC A5 IP55 66 | 03 feb, 2026 | 1.0 MB | ||
| Schema dimensionale | MCAD FC A5 IP55 66 | 03 feb, 2026 | 10.2 MB | .dxf | |
| Schema dimensionale | MCAD FC A5 IP55 66 | 03 feb, 2026 | 27.6 MB | .stp | |
| Schema dimensionale | MCAD FC A5 IP55 66 w switch | 03 feb, 2026 | 1.1 MB | ||
| Schema dimensionale | MCAD FC A5 IP55 66 w switch | 03 feb, 2026 | 11.4 MB | .dxf | |
| Schema dimensionale | MCAD FC A5 IP55 66 w switch | 03 feb, 2026 | 55.7 MB | .stp | |
| Schema dimensionale | MCAD FC B1 IP21 | 04 feb, 2026 | 2.1 MB | ||
| Schema dimensionale | MCAD FC B1 IP66 WITH DISCONNECTOR | 04 feb, 2026 | 2.3 MB | ||
| Schema dimensionale | MCAD FC B1 IP66 WITH DISCONNECTOR | 04 feb, 2026 | 4.8 MB | .dxf | |
| Schema dimensionale | MCAD FC B1 IP66 WITH DISCONNECTOR | 04 feb, 2026 | 20.6 MB | .stp | |
| Schema dimensionale | MCAD FC B2 IP21 WITH DISCONNECTOR | 04 feb, 2026 | 2.3 MB | ||
| Schema dimensionale | MCAD FC B4 IP20 | 16 dic, 2025 | 6.1 MB | .dxf | |
| Schema dimensionale | MCAD FC B4 IP20 | 16 dic, 2025 | 2.0 MB | ||
| Schema dimensionale | MCAD FC B4 IP20 | 16 dic, 2025 | 2.4 MB | .jpg | |
| Schema dimensionale | MCAD FC B4 IP20 | 16 dic, 2025 | 10.4 MB | .stp | |
| Schema dimensionale | MCAD FC B4 IP20 OPTION | 03 feb, 2026 | 2.4 MB | .jpg | |
| Schema dimensionale | MCAD FC B4 IP20 OPTION | 03 feb, 2026 | 6.3 MB | .dxf | |
| Schema dimensionale | MCAD FC B4 IP20 OPTION | 03 feb, 2026 | 2.0 MB | ||
| Schema dimensionale | MCAD FC B4 IP20 OPTION | 03 feb, 2026 | 10.8 MB | .stp | |
| Schema dimensionale | MCAD FC B4 IP21 | 04 feb, 2026 | 8.4 MB | .dxf | |
| Schema dimensionale | MCAD FC C2 IP21 | 04 feb, 2026 | 1.8 MB | .jpg | |
| Schema dimensionale | MCAD FC C2 IP21 | 04 feb, 2026 | 21.4 MB | .stp | |
| Schema dimensionale | MCAD FC C2 IP21 | 04 feb, 2026 | 6.3 MB | ||
| Schema dimensionale | MCAD FC C2 IP21 | 04 feb, 2026 | 1.8 MB | .jpg | |
| Schema dimensionale | MCAD FC C3 IP20 | 04 feb, 2026 | 2.7 MB | ||
| Schema dimensionale | MCAD FC C3 IP20 | 04 feb, 2026 | 14.0 MB | .dxf | |
| Schema dimensionale | MCAD FC C3 IP20 | 04 feb, 2026 | 14.5 MB | .stp | |
| Schema dimensionale | MCAD FC C3 IP20 | 04 feb, 2026 | 2.6 MB | .jpg | |
| Schema dimensionale | MCAD FC C3 IP20 OPTION | 04 feb, 2026 | 2.9 MB | ||
| Schema dimensionale | MCAD FC C3 IP20 OPTION | 03 feb, 2026 | 15.4 MB | .dxf | |
| Schema dimensionale | MCAD FC C3 IP20 OPTION | 03 feb, 2026 | 2.7 MB | .jpg | |
| Schema dimensionale | MCAD FC C3 IP20 OPTION | 03 feb, 2026 | 13.8 MB | .stp | |
| Schema dimensionale | MCAD FC C3 IP21 | 04 feb, 2026 | 2.3 MB | .jpg | |
| Schema dimensionale | MCAD FC C3 IP21 | 04 feb, 2026 | 11.6 MB | .dxf | |
| Schema dimensionale | MCAD FC C3 IP21 | 04 feb, 2026 | 19.8 MB | .stp | |
| Schema dimensionale | MCAD FC C3 IP21 | 04 feb, 2026 | 2.2 MB | ||
| Schema dimensionale | MCAD FC C4 IP20 | 04 feb, 2026 | 12.7 MB | .stp | |
| Schema dimensionale | MCAD FC C4 IP20 | 04 feb, 2026 | 3.2 MB | ||
| Schema dimensionale | MCAD FC C4 IP20 | 04 feb, 2026 | 3.0 MB | .jpg | |
| Schema dimensionale | MCAD FC C4 IP20 OPTION | 03 feb, 2026 | 3.0 MB | .jpg | |
| Schema dimensionale | MCAD FC C4 IP20 OPTION | 03 feb, 2026 | 19.6 MB | .dxf | |
| Schema dimensionale | MCAD FC C4 IP20 OPTION | 03 feb, 2026 | 13.1 MB | .stp | |
| Schema dimensionale | MCAD FC C4 IP20 OPTION | 03 feb, 2026 | 3.3 MB | ||
| Schema dimensionale | MCAD FC C4 IP21 | 04 feb, 2026 | 11.9 MB | .dxf | |
| Schema dimensionale | MCAD FC C4 IP21 | 04 feb, 2026 | 16.3 MB | .stp | |
| Schema dimensionale | MCAD FC C4 IP21 | 04 feb, 2026 | 2.3 MB | ||
| Schema dimensionale | MCAD FC C4 IP21 | 04 feb, 2026 | 2.9 MB | .jpg | |
| Schema dimensionale | MCAD FC D1n | 03 feb, 2026 | 11.4 MB | ||
| Schema dimensionale | MCAD FC D1n | 03 feb, 2026 | 2.0 MB | ||
| Schema dimensionale | MCAD FC D1n | 03 feb, 2026 | 5.0 MB | .jpg | |
| Schema dimensionale | MCAD FC D1n | 03 feb, 2026 | 58.0 MB | .dxf | |
| Schema dimensionale | MCAD FC D1n | 03 feb, 2026 | 3.5 MB | .jpg | |
| Schema dimensionale | MCAD FC D1n | 03 feb, 2026 | 6.6 MB | .jpg | |
| Schema dimensionale | MCAD FC D1n | 03 feb, 2026 | 3.5 MB | .jpg | |
| Schema dimensionale | MCAD FC D2h 177r0375 | 03 feb, 2026 | 2.0 MB | .dxf | |
| Schema dimensionale | MCAD FC D2h 177r0375 | 03 feb, 2026 | 2.2 MB | .dxf | |
| Schema dimensionale | MCAD FC D2n | 04 feb, 2026 | 12.6 MB | ||
| Schema dimensionale | MCAD FC D2n | 04 feb, 2026 | 4.0 MB | .jpg | |
| Schema dimensionale | MCAD FC D2n | 04 feb, 2026 | 4.6 MB | .jpg | |
| Schema dimensionale | MCAD FC D2n | 04 feb, 2026 | 28.9 MB | .dxf | |
| Schema dimensionale | MCAD FC D2n | 03 feb, 2026 | 3.5 MB | .jpg | |
| Schema dimensionale | MCAD FC D2n | 03 feb, 2026 | 3.4 MB | .jpg | |
| Schema dimensionale | MCAD FC D2n | 03 feb, 2026 | 1.2 MB | ||
| Schema dimensionale | MCAD FC D2n | 04 feb, 2026 | 110.9 MB | .stp | |
| Schema dimensionale | MCAD FC D3h 177r0339 | 03 feb, 2026 | 1.2 MB | .dxf | |
| Schema dimensionale | MCAD FC D3h 177r0339 | 03 feb, 2026 | 1.1 MB | ||
| Schema dimensionale | MCAD FC D5h 177r0490 | 03 feb, 2026 | 48.5 MB | .stp | |
| Schema dimensionale | MCAD FC D5h 177r0490 | 03 feb, 2026 | 1.4 MB | ||
| Schema dimensionale | MCAD FC D8h 177r0493 | 04 feb, 2026 | 44.8 MB | .stp | |
| Schema dimensionale | MCAD FC D8h 177r0493 | 04 feb, 2026 | 46.5 MB | .stp | |
| Schema dimensionale | MCAD FC E1h IP54 | 04 feb, 2026 | 47.1 MB | .stp | |
| Schema dimensionale | MCAD FC E2h IP54 | 04 feb, 2026 | 628.2 KB | ||
| Schema dimensionale | MCAD FC E3h with Loadshare-Regen | 04 feb, 2026 | 1.8 MB | .stp | |
| Schema dimensionale | MCAD FC E9 | 04 feb, 2026 | 5.9 MB | .jpg | |
| Schema dimensionale | MCAD FC E9 | 04 feb, 2026 | 5.8 MB | .jpg | |
| Schema dimensionale | MCAD FC E9 | 03 feb, 2026 | 53.2 MB | .dxf | |
| Schema dimensionale | MCAD FC E9 | 03 feb, 2026 | 53.2 MB | .dxf | |
| Schema dimensionale | MCAD FC E9 | 04 feb, 2026 | 6.7 MB | .jpg | |
| Schema dimensionale | MCAD FC F1 F2 F3 F4 F18 Back in out Kit | 04 feb, 2026 | 4.4 MB | ||
| Schema dimensionale | MCAD FC F1 F2 F3 F4 F18 Back in out Kit | 04 feb, 2026 | 22.0 MB | .dxf | |
| Schema dimensionale | MCAD FC F1 F2 F3 F4 IP54 Mounting | 03 feb, 2026 | 5.1 MB | ||
| Schema dimensionale | MCAD FC F1 F2 F3 F4 IP54 Mounting | 03 feb, 2026 | 28.2 MB | .dxf | |
| Schema dimensionale | MCAD FC F1 F2 F3 F4 IP54 Side Entry Kit | 04 feb, 2026 | 343.3 KB | ||
| Schema dimensionale | MCAD FC F1 F2 F3 F4 IP54 Side Entry Kit | 04 feb, 2026 | 1.5 MB | .dxf | |
| Schema dimensionale | MCAD FC F1 F2 IP54 Input Terminals | 03 feb, 2026 | 16.1 MB | .dxf | |
| Schema dimensionale | MCAD FC F1 F2 IP54 Input Terminals | 04 feb, 2026 | 3.0 MB | ||
| Schema dimensionale | MCAD FC F1 F3 F10 F11 F18 Output Term | 04 feb, 2026 | 3.9 MB | ||
| Schema dimensionale | MCAD FC F1 F3 F10 F11 F18 Output Term | 04 feb, 2026 | 19.1 MB | .dxf | |
| Schema dimensionale | MCAD FC F1 IP54 | 04 feb, 2026 | 43.4 MB | .stp | |
| Schema dimensionale | MCAD FC F10 F11 Back in out Cooling Kit | 04 feb, 2026 | 2.2 MB | ||
| Schema dimensionale | MCAD FC F10 F11 Back in out Cooling Kit | 03 feb, 2026 | 12.0 MB | .dxf | |
| Schema dimensionale | MCAD FC F12 F13 Back in out Cooling Kit | 04 feb, 2026 | 2.3 MB | ||
| Schema dimensionale | MCAD FC F12 F13 Back in out Cooling Kit | 04 feb, 2026 | 12.7 MB | .dxf | |
| Schema dimensionale | MCAD FC F18 | 04 feb, 2026 | 4.0 MB | ||
| Schema dimensionale | MCAD FC F18 IP54 Mounting | 03 feb, 2026 | 4.0 MB | ||
| Schema dimensionale | MCAD FC F18 IP54 Mounting | 03 feb, 2026 | 28.3 MB | .dxf | |
| Schema dimensionale | MCAD FC F18 IP54 Mounting | 03 feb, 2026 | 28.6 MB | .dxf | |
| Schema dimensionale | MCAD FC F18 IP54 Mounting | 03 feb, 2026 | 28.4 MB | .dxf | |
| Schema dimensionale | MCAD FC F18 IP54 Mounting | 03 feb, 2026 | 28.5 MB | .dxf | |
| Schema dimensionale | MCAD FC F18 IP54 Mounting | 03 feb, 2026 | 28.4 MB | .dxf | |
| Schema dimensionale | MCAD FC F2 F4 F12 F13 Output Terminals | 04 feb, 2026 | 3.6 MB | ||
| Schema dimensionale | MCAD FC F2 F4 F12 F13 Output Terminals | 03 feb, 2026 | 18.6 MB | .dxf | |
| Schema dimensionale | MCAD FC F2 IP54 | 04 feb, 2026 | 47.8 MB | .stp | |
| Schema dimensionale | MCAD FC F3 F4 F18 Input Terminals | 03 feb, 2026 | 1.8 MB | ||
| Schema dimensionale | MCAD FC F3 F4 F18 Input Terminals | 04 feb, 2026 | 11.8 MB | .dxf | |
| Schema dimensionale | MCAD FC F3 IP54 | 03 feb, 2026 | 54.3 MB | .stp | |
| Schema dimensionale | MCAD FC F4 IP54 | 04 feb, 2026 | 33.9 MB | .stp | |
| Schema dimensionale | MCAD FC F8 F9 Back in out Cooling Kit | 04 feb, 2026 | 1.3 MB | ||
| Schema dimensionale | MCAD FC F8 F9 Back in out Cooling Kit | 03 feb, 2026 | 7.2 MB | .dxf | |
| Schema dimensionale | MCAD FC F8 F9 F10 F11 F12 F13 Input Term | 04 feb, 2026 | 1.5 MB | ||
| Schema dimensionale | MCAD FC F8 F9 F10 F11 F12 F13 Input Term | 04 feb, 2026 | 13.9 MB | .dxf | |
| Schema dimensionale | MCAD FC F8 F9 F10 F11 F12 F13 Mounting | 04 feb, 2026 | 1.3 MB | ||
| Schema dimensionale | MCAD FC F8 F9 F10 F11 F12 F13 Mounting | 04 feb, 2026 | 27.7 MB | .dxf | |
| Schema dimensionale | MCAD PLV D10H IP54 CONTACTOR DUDT CM | 17 dic, 2025 | 2.4 MB | ||
| Schema dimensionale | MCAD PLV D10H IP54 DISCO BOTENTRY TOPEXI | 17 dic, 2025 | 2.9 MB | ||
| Schema dimensionale | MCAD PLV D10H IP54 DISCON | 17 dic, 2025 | 2.5 MB | ||
| Schema dimensionale | MCAD PLV D10H IP54 DISCON DUDT | 17 dic, 2025 | 2.4 MB | ||
| Schema dimensionale | MCAD PLV D10H IP54 FD CN DDTCM BTEN TPEX | 17 dic, 2025 | 3.6 MB | ||
| Schema dimensionale | MCAD PLV D10H IP54 FUSDIS CON DUDT CM | 17 dic, 2025 | 3.5 MB | ||
| Schema dimensionale | MCAD PLV D9H IP54 FUSDISCONNECTOR | 17 dic, 2025 | 2.1 MB | ||
| Schema dimensionale | MCAD PLV D9H IP54 LHDP DIS TOPENTRY EXIT | 17 dic, 2025 | 2.6 MB | ||
| Schema dimensionale | MCAD PLV D9H IP54 LHDP FUSDIS CON DUDTCM | 17 dic, 2025 | 3.8 MB | ||
| Schema dimensionale | MCAD PLV D9H IP54 SWITCHDIS DUDT CM | 17 dic, 2025 | 2.1 MB | ||
| Schema dimensionale | MCAD PLV E5H IP54 CIRCUITBREAKER | 17 dic, 2025 | 2.8 MB | ||
| Schema dimensionale | MCAD PLV E5H IP54 CONTACTOR | 17 dic, 2025 | 2.8 MB | ||
| Schema dimensionale | MCAD PLV E5H IP54 DISCON CON DVDT | 17 dic, 2025 | 3.3 MB | ||
| Schema dimensionale | MCAD PLV E5H IP54 FUSDIS CON DVDT | 17 dic, 2025 | 3.4 MB | ||
| Schema dimensionale | MCAD PLV E5H IP54 FUSDIS CON TOPEXIT | 17 dic, 2025 | 3.3 MB | ||
| Schema dimensionale | MCAD PLV E5H IP54 FUSIBLE DISCONNECTOR | 17 dic, 2025 | 2.8 MB | ||
| Schema dimensionale | MCAD PLV E5H IP54 LHDP CM DVDT | 17 dic, 2025 | 3.1 MB | ||
| Schema dimensionale | MCAD PLV E5H IP54 SWITCH DISCON | 17 dic, 2025 | 2.8 MB | ||
| Schema dimensionale | MCAD PLV E5H IP54 SWITCHDISCON CONTACTER | 17 dic, 2025 | 2.8 MB | ||
| Schema dimensionale | MCAD PLV E5H IP54 WO OPTIONS | 17 dic, 2025 | 2.8 MB | ||
| Schema dimensionale | MCAD PLV E6H IP54 CB | 17 dic, 2025 | 2.9 MB | ||
| Schema dimensionale | MCAD PLV E6H IP54 CONTACTOR | 17 dic, 2025 | 2.8 MB | ||
| Schema dimensionale | MCAD PLV E6H IP54 FU SWI DIS | 17 dic, 2025 | 2.9 MB | ||
| Schema dimensionale | MCAD PLV E6H IP54 FUDIS CON | 17 dic, 2025 | 3.3 MB | ||
| Schema dimensionale | MCAD PLV E6H IP54 FUS SWI DIS CON | 17 dic, 2025 | 2.9 MB | ||
| Schema dimensionale | MCAD PLV E6H IP54 MULTI IO WITH DUDT | 17 dic, 2025 | 3.3 MB | ||
| Schema dimensionale | MCAD PLV E6H IP54 SW DIS | 17 dic, 2025 | 2.9 MB | ||
| Schema dimensionale | MCAD PLV E6H IP54 SWIDIS CON | 17 dic, 2025 | 2.9 MB | ||
| Schema dimensionale | MCAD PLV E6H IP54 WITH SINE WAVE | 17 dic, 2025 | 3.9 MB | ||
| Schema dimensionale | MCAD PLV E6H IP54 WO IP | 17 dic, 2025 | 2.8 MB | ||
| Schema dimensionale | MCAD-FC-B1-IP21-PTM | 04 feb, 2026 | 45.4 MB | .stp | |
| Schema dimensionale | MCAD-FC-B2-IP21-PTM | 04 feb, 2026 | 88.7 MB | .stp | |
| Schema dimensionale | MCAD-FC-C1-IP21-PTM | 03 feb, 2026 | 59.3 MB | .stp | |
| Schema dimensionale | MCAD-FC-C2-IP21-PTM | 03 feb, 2026 | 90.2 MB | .stp | |
| Schema elettrico | Wiring Schematic FC 102-202 1.1-90 kW | 04 feb, 2026 | 64.3 KB | ||
| Schema elettrico | Wiring Schematic FC 110-400 kW D-frame | 04 feb, 2026 | 60.0 KB | ||
| Schema elettrico | Wiring Schematic FC 315-1400 kW | 04 feb, 2026 | 297.6 KB | ||
| Schema elettrico | Wiring Schematic FC 355-800 kW E | 04 feb, 2026 | 60.8 KB | ||
| Schema elettrico | Wiring Schematic Low Harmonic Drive | 03 feb, 2026 | 184.0 KB |
Software
MyDrive® Suite contiene i software necessari per selezionare, integrare, programmare e far funzionare il VLT® HVAC Drive FC 102.
Software
| Tipo | Software Characteristic | Nome | Versione | Lingua | Rilasciato | Status | Scarica | Tipo di file |
|---|---|---|---|---|---|---|---|---|
| Strumenti software | SISTEMA Library for Danfoss Drives | 2.0 | Inglese | 14 lug, 2025 | Released | 842.2 KB | .zip | |
| Software di sistema | Libreria | VLT® AOI for Rockwell Studio 5000 | 1.00 | Inglese | 16 dic, 2019 | Released | 7.2 MB | .zip |
| Software di sistema | File di configurazione fieldbus | VLT® Drives DeviceNet EDS | 01 | Inglese | 30 mag, 2021 | Released | 2.2 MB | .zip |
| Software di sistema | File di configurazione fieldbus | VLT® Drives EtherNet/IP EDS | 02 | Inglese | 26 giu, 2016 | Released | 59.8 KB | .zip |
| Strumenti software | VLT® Energy Box | 2.1.0.1 | Inglese | 26 set, 2012 | Released | 15.3 MB | .zip | |
| Software di sistema | Libreria | VLT® EtherNet/IP Add-on Instructions | 01 | Inglese | 26 set, 2013 | Released | 443.0 KB | .zip |
| Software di sistema | File di configurazione fieldbus | VLT® HVAC Drive FC 102 LNS Plug-in | 01 | Inglese | 22 giu, 2008 | Released | 3.7 MB | .zip |
| Software di sistema | File di configurazione fieldbus | VLT® HVAC Drive FC 102 LonWorks | 01 | Inglese | 12 mar, 2009 | Released | 97.2 KB | .zip |
| Strumenti software | VLT® HVAC Drive Simulator | 05.02 | Inglese | 26 giu, 2017 | Released | 2.9 MB | .zip | |
| Software di sistema | File di supporto | VLT® HVAC Drive Support File | 7.81 | Inglese | 24 set, 2025 | Released | 4.7 MB | .zip |
| Software di sistema | Libreria | VLT® Library for TIA Portal | 1.12 | Inglese | 16 dic, 2019 | Released | 11.9 MB | .zip |
| Software di sistema | Libreria | VLT® Library for TwinCAT 3 | 1.12 | Inglese | 16 dic, 2019 | Released | 8.4 MB | .zip |
| Software di sistema | Libreria | VLT® Library for Unity Pro | 1.00 | Inglese | 16 dic, 2019 | Released | 9.7 MB | .zip |
| Software di sistema | File di configurazione fieldbus | VLT® MCA101 PROFIBUS GSD | 01 | Inglese | 02 nov, 2010 | Released | 76.9 KB | .zip |
| Software di sistema | File di configurazione fieldbus | VLT® MCA105 CANopen EDS | 01 | Inglese | 22 giu, 2014 | Released | 82.7 KB | .zip |
| Software di sistema | File di configurazione fieldbus | VLT® MCA120 PROFINET GSDML | 01 | Inglese | 20 feb, 2018 | Released | 719.2 KB | .zip |
Applicazioni correlate
Pompe, ventilatori, compressori.
Convertitori di frequenza per compressori commerciali
Il controllo a velocità variabile con un convertitore di frequenza consente di ridurre il consumo energetico azionando le applicazioni con i compressori a una velocità inferiore.
Convertitori di frequenza per pompe negli edifici commerciali
Proteggi il tuo sistema di pompaggio e ottimizza le prestazioni di ventilazione commerciale e di condizionamento dell'aria utilizzando i convertitori di frequenza.
Convertitori di frequenza per ventilatori in edifici residenziali
Con interfacce facili da utilizzare, intelligenza distribuita e un consumo di potenza ridotto, i convertitori di frequenza di Danfoss ottimizzano le prestazioni dei ventilatori.
Drives per compressori in edifici residenziali
Grazie al controllo a velocità variabile del refrigeratore, si garantisce una regolazione costante della pressione adattando la capacità al fabbisogno effettivo come misurato nel sistema. Il controllo di velocità è utile quando un compressore funziona per lunghi periodi a carico parziale. I costi di esercizio si riducono azionando le applicazioni a una velocità inferiore, con un minore consumo energetico. Ottimizzando il sistema e il compressore stesso si riducono anche i costi di installazione.
Drives per ventilatori industriali
Grazie ai convertitori di frequenza Danfoss per la ventilazione industriale, potrai godere dei vantaggi legati all'elevata precisione, interfacce intuitive, intelligenza distribuita e bassi costi operativi.
Drives per ventilatori negli edifici commerciali e strutture sanitarie
Con interfacce facili da utilizzare, intelligenza distribuita e un consumo di potenza ridotto, i convertitori di frequenza di Danfoss ottimizzano le prestazioni dei ventilatori.
Casi di studio
Stabilimento Unilever: Efficienza HVAC ottimale con l'EC+ Concept
ITALIA: Il tunnel per la produzione di gelati dell'impianto Caivano di Unilever, ora gode di una maggiore efficienza di ventilazione con l'EC+ Concept. Il Condition-based monitoring aumenta la produttività.
Servizi DrivePro® - Garanzia di tempi di attività affidabili per il Gruppo Sapio
ITALIA: Sapio Group, leader nella produzione di gas industriali e medicali, utilizza il Condition-based Monitoring (CBM) e i servizi DrivePro® per garantire una puntuale fornitura di gas a un produttore di semiconduttori.
In che modo Beat the Storm fa divertire i suoi ospiti, garantendo la riduzione di emissioni di CO2?
DANIMARCA: Con il VLT® HVAC Drive intelligente l'Universe Science Park risparmia sul consumo energetico e sulle emissioni della galleria del vento Beat the Storm.
Retrofitting della Keppel Bay Tower per un futuro a Energia Zero
SINGAPORE: L'EC+ Concept dei VLT® HVAC Drive FC 102 nei sistemi HVAC e UTA, consente di risparmiare il 45% di energia alla Keppel Bay Tower, che ha così ricevuto lo status di edificio Green Mark Platinum Zero Energy.
Manutenzione predittiva efficiente al servizio della buona frutta
Grazie al progressivo sviluppo delle tecniche di frigo conservazione, oggi si riesce a mettere a disposizione dei consumatori di tutto il mondo, mele di qualità, praticamente tutto l’anno, mantenendo inalterate le caratteristiche organolettiche e la qualità del prodotto.
I drives Danfoss con nuove funzionalità di manutenzione predittiva integrate, aiutano a conservare perfettamente i frutti garantendo la massima affidabilità operativa dei magazzini.
La Galleria Sellero si affida ai drives Danfoss per garantire una ventilazione sicura ed affidabile
La Galleria Sellero, della lunghezza di 5047 m, tra Darfo ed Edolo, in provincia di Brescia, consente di bypassare i centri abitati dei Comuni di Capo di Ponte, Sellero, Cedegolo e Berzo Demo.
Per la ventilazione della galleria, sono state scelte l’affidabilità e le elevate prestazioni degli inverter VLT HVAC® Drive e dei soft starters Danfoss VLT® MCD 500.
Ricerca guasti
Contatti
Per ulteriori informazioni o per richiedere un preventivo per questo convertitore di frequenza, contattaci
Novità
Rilevamento preventivo, protezione duratura: Monitoraggio dei filtri sinus
lunedì 1 settembre 2025
Danfoss estende le funzionalità integrate di monitoraggio predittivo (CBM) dei suoi drive VLT® premium includendovi il monitoraggio dei filtri sinus. Ciò è particolarmente importante per le applicazioni che utilizzano condensatori all'interno di filtri sinus. Questo miglioramento offre ai clienti nuove informazioni sullo stato delle attrezzature e migliora le strategie di manutenzione proattiva.
Potenzia le prestazioni HVAC senza sforzi: Inverter intelligenti per UTA e BMS
lunedì 14 luglio 2025
Danfoss presenta le nuove funzioni del VLT® HVAC Drive FC 102, che migliorano la funzionalità delle unità di trattamento dell'aria (UTA) e delle unità rooftop (RTU) per semplificare l'installazione, il funzionamento e l'efficienza energetica in un sistema di gestione di edifici (BMS). È importante notare che l'FC 102 indica le prestazioni operative della potenza specifica del ventilatore (SFP) dell'UTA, per documentare l'efficienza operativa, in conformità alla norma EN16798.
Ottimizza il tuo impianto HVAC con i file BIM (3D Building Information Modeling)
martedì 28 febbraio 2023
Utilizza i file BIM per inverter VLT® HVAC Drive FC 102, per documentare il progetto dell'edificio, dell'unità di trattamento aria o di qualsiasi applicazione HVAC, in AutoCAD Revit. Riduci i rischi di errori e risparmi tempo nella progettazione del tuo sistema.
