Engineering HVAC 4.0 per smart building
Che l'HVAC 4.0 abbia inizio. La transizione verso soluzioni HVAC 4.0 richiede una stretta cooperazione tra più attori, ciascuno dei quali trarrà i suoi benefici.
Digital Hydronics™ eBook
Amplia le tue conoscenze sull'HVAC 4.0
Scarica l'eBook
Caratteristiche e vantaggi
Riscaldamento e raffrescamento dei nostri edifici rappresentano circa il 30% del consumo finale di energia nell'UE.
L'ottimizzazione dei sistemi HVAC negli edifici richiede più del semplice miglioramento dell'efficienza dei generatori di calore o raffrescamento (ad es. pompe di calore, caldaie, condizionatori).
È anche fondamentale osservare come il riscaldamento e il raffrescamento vengono distribuiti dal generatore centrale ai punti di utilizzo finale, alle unità terminali come le unità fan coil (FCU) e ai pannelli radianti.
La legislazione dell'UE, inclusa la direttiva sulla prestazione energetica nell'edilizia (EPBD) e l'ecodesign, hanno stabiliti disposizioni importanti per ottimizzare i sistemi tecnici degli edifici. Tuttavia l'enorme potenziale di efficientamento derivante dal bilanciamento idronico non viene ancora sfruttato appieno.
Danfoss AB-QM è stata la prima valvola di regolazione della sua categoria per applicazioni di riscaldamento e raffrescamento HVAC. AB-QM 4.0 rappresenta l'ultima generazione di valvole PIBCV. Il concetto di combinare una valvola di controllo e un regolatore di pressione integrato è stato ora accettato come standard nella maggior parte dei mercati mondiali.
La valvola AB-QM combina un controllo preciso con una grande praticità. È semplice da selezionare, installare e regolare.
Combinando più funzioni in un'unica valvola, l'AB-QM è anche una scelta estremamente conveniente. Riduce notevolmente i tempi di progettazione e messa in servizio, aumenta l'efficienza dell'impianto e riduce notevolmente i tempi di ritorno dell'investimento. Cos'altro si può desiderare'
- Caricamento di massa remoto dei flussi progettati tramite strumento di configurazione/BMS (fino a 64 attuatori/valvole contemporaneamente)
- Regolazione e correzione della portata possono essere eseguite centralmente dal BMS / Computer
- Lavaggio e spurgo dell'impianto centralmente da BMS/Computer (tutto in una volta, un piano alla volta, una valvola alla volta)
- Utilizzo di bus di comunicazione BACnet o ModBus standard e cavi prefabbricati per una facile integrazione BMS
- Piena trasparenza dei consumi energetici nell'edificio per il riscaldamento/raffrescamento tramite AB-QM e NovoCon
Come raccogliere i dati di un sistema HVAC?
I sistemi HVAC 4.0 non sono solo intelligenti, sono anche smart. Sanno come individuare i problemi di efficienza e come ridurre i costi energetici.
La chiave del successo sta nell'utilizzo attivo delle informazioni raccolte dagli edifici e dai dati HVAC e archiviate nel Building Management System.
Gli attuatori IoT digitali forniscono dati fondamentali che possono essere integrati con dati provenienti da sensori di temperatura e portata opzionali.
In questo modo è possibile gestire i flussi energetici e pianificare le attività di assistenza e manutenzione.
Copyright immagine: Bert Teunissen/EDGE
Sei alla ricerca di soluzioni che contribuiscano a ridurre le emissioni dei tuoi edifici?
Guarda la nostra animazione relativa al Digital Hydronics di Danfoss.
Applicazioni
Unità terminali quali fan coil, travi fredde o pannelli radianti, provvedono al riscaldamento e/p raffrescamento di ciascun ambiente di un edificio. Per il controllo della temperatura, potrebbero richiedere centinaia/migliaia di valvole di regolazione e relativi attuatori.
Grazie all'impiego di attuatori digitali intelligenti e valvole di regolazione independenti dalla pressione (PICV) è possibile inviare al BMS dell'edificio, dati HVAC in tempo reale, garantendo al contempo l'ottimale bilanciamento idronico ad elevata efficienza energetica.
Le unità di trattamento aria forniscono all'edificio aria fresca. Le unità di riscaldamento o refrigerazione distribuiscono una notevole quantità di acqua. Ottimizzando le portate con valvole PICV di grandi dimensioni dotate di attuatore digitale per la regolazione dell'alimentazione e della temperatura di ritorno, combinate con inverter è possibile aumentare notevolmente l'efficienza delle unità stesse.
Le reti di distribuzione di Acqua Calda Sanitaria sono messe a dura prova dal rischio di contaminazione dal batterio della legionella. Le valvole di bilanciamento termico offrono una soluzione sicura ed efficace. Dotandole di modulo di disinfezione elettronico e collegandole al BMS dell'edificio, sarà possibile monitorare i dati da remoto e mettere in atto delle azioni preventive.
Soluzione di controllo HVAC intelligente per I-tower al WTC Amsterdam
Vídeo del caso studio sulla modernizzazione del sistema HVAC nella torre I del World Trade Center di Amsterdam.
Prodotti correlati
Le valvole di bilanciamento termico MTCV forniscono una soluzione di bilanciamento dinamico, basata sulla temperatura, per applicazioni di acqua potabile. In combinazione con CCR2+ viene creata una soluzione di controllo elettronico intelligente ed efficiente dal punto di vista energetico per il monitoraggio e la disinfezione degli impianti sanitari.
L'attuatore NovoCon® di Danfoss rivoluziona il modo in cui bilanciamento idronico e controllo HVAC lavorano insieme. I primi attuatori digitali HVAC di questo tipo sono collegati direttamente a un Building Management System (BMS). Ciò consente ai system integrator di progettare soluzioni all'avanguardia per l'internet delle cose (IoT).
Le valvole di bilanciamento e regolazione indipendenti dalla pressione garantiscono una perfetta regolazione e un bilanciamento idronico automatico delle applicazioni HVAC. Le valvole eliminano le variazioni di portata che si verificano negli impianti a portata variabile a causa delle fluttuazioni di pressione in condizioni di carico parziale.
Le valvole di Regolazione Indipendenti dalla Pressione (PICV) AB-QM 4.0 sostituiscono le valvole Danfoss AB-QM. Offrono specifiche best-in-class e semplice installazione. Il design resistente alla formazione di calcare e alle ostruzioni garantisce massima affidabilità e durevolezza. Se abbinate all'attuatore digitale NovoCon S, consentono la gestione dei dati nei sistemi HVAC per la messa in servizio da remoto e la manutenzione predittiva, con conseguente risparmio sui costi di gestione.
Il VLT® HVAC Drive FC102 è l'inverter resistente e intelligente che migliora le applicazioni su pompe e ventilatori nei sistemi di gestione di edifici, e funziona outdoor in quasi tutte le condizioni climatiche.
Casi di studio

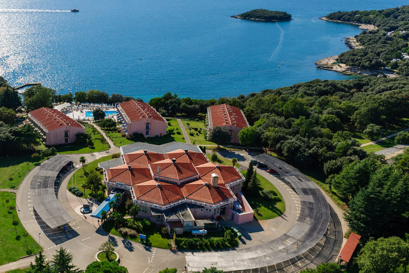

Edificio: Albergo/resort
Applicazione: Ristrutturazione del sistema di acqua calda (ACS) per stabilizzare le temperature dell'acqua
Obiettivo: Ridurre i tempi di attesa per l'acqua calda e migliorare l'efficienza energetica
Soluzione: Le valvole di circolazione termostatiche multifunzionali (MTCV) sono state installate sulle diramazioni dell'acqua calda per il bilanciamento idronico.
Tipo di edificio: ad uso uffici
Applicazione: Bilanciamento idronico e controllo da remoto di un sistema change-over di riscaldamento/raffrescamento a 4 tubi
Sfida: Assicurare un utilizzo flessibile del sistema HVAC certificato DGNB
Soluzione: Attuatore digitale NovoCon abbinato a valvola di regolazione indipendente dalla pressione AB-QM e NovoCon CO6 combinato con ChangeOver6 per bilanciare il sistema idronicamente, consentire accesso da remoto via BMS e controllare la temperatura ambiente durante le operazioni di riscaldamento e raffrescamento.
