Université technique de Delft (TU Delft)
Vise à atteindre un campus neutre en carbone, circulaire et adaptatif au climat d’ici 2030. L’une des clés de la réalisation de cet objectif ambitieux est le projet géothermique de l’université, qui fournira un chauffage durable au campus et à environ 6 000 foyers à Delft. Le projet a été lié à un programme de recherche scientifique, étudiant l’utilisation de l’énergie géothermique dans un environnement urbain. L’Université technique de Delft s’est associée à Danfoss pour préparer l’infrastructure du campus à la transition en installant de nouvelles sous-stations de chauffage efficaces.
Défi
Transition vers l’énergie géothermique
L’Université technique de Delft utilise une centrale de cogénération pour chauffer environ 430 000 m² de bâtiments sur le campus. La chaleur est générée à l’aide de chaudières au gaz et de centrales de cogénération, avec des températures allant de 80 à 130 °C. De nombreux bâtiments du campus sont conçus pour une température d’alimentation/de retour de 90/70 °C. Cependant, si les bâtiments doivent utiliser l’énergie géothermique de manière optimale, il faut abaisser cette gamme de températures à 78/53 °C.
Pour faciliter cette tâche, l’Université technique de Delft a décidé de remplacer les échangeurs de chaleur à tubes existants par des sous-stations plus efficaces équipées d’échangeurs à plaques, qui permettent de réduire la différence de température et de diminuer la température d’alimentation requise à partir du réseau de distribution. L’université a choisi de s’associer à Danfoss pour la conception et la livraison de ses nouvelles sous-stations.
Solution
Des solutions personnalisées
L’Université technique de Delft a installé 48 sous-stations Danfoss d’une capacité allant de 100 kW à 2,5 MW. L’université a également installé quatre sous-stations supplémentaires pour remplacer les chaudières à gaz intérieures dans les bâtiments qui seront raccordés au réseau de chaleur et à la source de chaleur géothermique.
L’équipe Danfoss de spécialistes du chauffage urbain a conçu et construit les sous-stations de chauffage sur la base d’une solution standard, qu’elle a adaptée pour répondre aux exigences spécifiques de l’Université technique de Delft, notamment :
- Les échangeurs thermiques doivent garantir une sortie optimale, tant à une température d’alimentation de 100 °C qu’à 80 °C, pour accueillir le passage à venir à une source de chauffage géothermique.
- La conception de la station devait être flexible pour s’adapter à la large gamme de bâtiments du campus. ;
- Les cadres de station (skids) devaient être modulaires, de sorte qu’ils puissent être transportés par ascenseurs et à travers des passages étroits. ;
- Les sous-stations devaient être livrées dans un délai relativement court.
Les installateurs ont exploré en 3D pour s’assurer que la conception de la sous-station était compatible avec les exigences d’installation de l’université. Danfoss a développé et produit les stations et tous les composants clés en interne conformément à la directive européenne sur les pressions PED 97/23/CE, une exigence importante pour l’Université technique de Delft. L’AFQM 2, la vanne de régulation à compensation de pression des stations Danfoss, a également joué un rôle important dans le choix de Danfoss par l’université. L’AFQM 2 assure une régulation précise de la puissance et protège le système contre les pics de pression, les fluctuations, la cavitation et le bruit.
Résultats
Vers la neutralité carbone
L’utilisation de la source géothermique devrait permettre d’économiser 85 % de la consommation annuelle de gaz de l’Université technique de Delft, ce qui représente une économie de près de 4 millions de m³ de gaz par an – une étape importante vers un campus neutre en CO₂. La combinaison des échangeurs de chaleur à plaques AFQM 2 de Danfoss et de l’automatisation du bâtiment garantit un transfert de chaleur optimal sans gaspillage d’énergie.
Les sous-stations de chauffage préfabriquées de Danfoss nous ont offert une solution standardisée de haute qualité, tout en nous permettant de personnaliser des aspects spécifiques de l’installation. Leur mise en œuvre professionnelle nous a permis de terminer le processus d’installation dans les délais impartis.
Applications associées ;
Produits associés
-
if (isSmallPicture) {

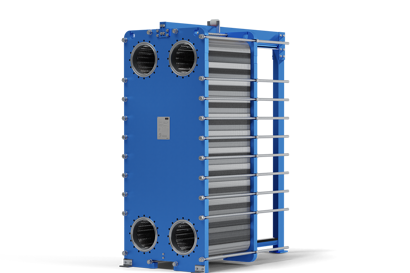

Les échangeurs SONDEX® à plaques Free Flow constituent le meilleur choix pour les applications faisant intervenir des fluides riches en particules, qui ont tendance à s'encrasser ou qui présentent une viscosité élevée. Chaque échangeur de chaleur Free Flow est personnalisé en fonction de votre application et du type de fluide, avec des canaux à plaques sans contact pour un débit ininterrompu et de longs intervalles entre les nettoyages.
-
