Nos échangeurs de chaleur à plaques brasées (XB/SL) offrent une solution compacte et flexible, conçue pour des performances ultra efficaces dans le cadre de vos applications à haute pression ou à température extrême.
Qu’est-ce que cela signifie pour vous ?
En raison de leurs faibles coûts de fonctionnement et de leurs performances très élevées, les échangeurs de chaleur à plaques brasées sans joints constituent un choix optimal, même si votre système présente de fortes variations de température, ou une pression variable ou constante.
Nous avons regroupé les solutions de plaques brasées Danfoss et SONDEX® en un seul portefeuille combiné d’échangeurs de chaleur à plaques. Grâce à notre nouvelle gamme de produits sans égal, nous pouvons vous offrir une couverture complète avec des échangeurs de chaleur de qualité optimisés pour chaque application individuelle.
Nous personnalisons nos échangeurs de chaleur à plaques brasées en fonction de vos spécifications. Nous proposons un choix de matériaux de brasage en cuivre, en cuivre+ ou en acier inoxydable. Nos modèles Fishbone et Micro Plate™ sont disponibles avec différents canaux adaptés à chaque application. La conception adaptable de nos échangeurs de chaleur à plaques brasées offre une variété d’options de connexion (y compris le nombre de connexions, leurs dimensions, types et positions). La quantité optimale de plaques dans un jeu de plaques est déterminée en fonction des spécifications de l’application.
Protection optimale contre les fuites
Notre technologie Sonder Safe consiste en un système de plaques à double paroi conçu pour rendre toute fuite, aussi improbable soit-elle, visible depuis l’extérieur de l’échangeur de chaleur. Cette mesure de sécurité, disponible en version industrielle ou sanitaire, permet d’identifier et de remplacer rapidement l’unité défectueuse.
Toutes les fuites étant externes et non internes, les fluides restent toujours séparés. Les échangeurs de chaleur à plaques brasées à double paroi constituent donc la solution idéale en présence de fluides qui ne doivent en aucun cas être mélangés.

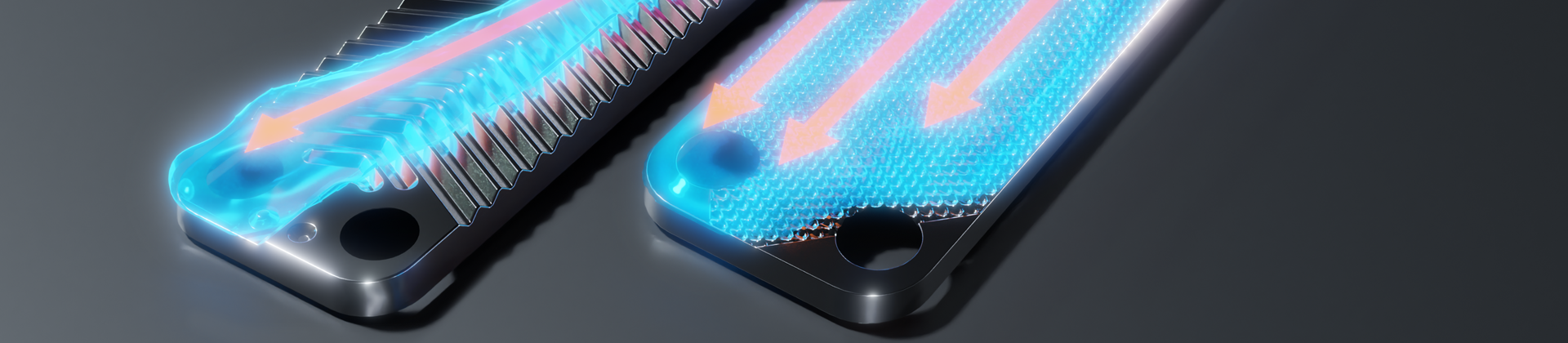

Technologie de plaque Fishbone
Conçu pour maximiser les turbulences, même à faible débit, cet emboutissage permet d'obtenir un transfert de chaleur incomparable. L'efficacité de ce motif a été démontrée par le biais de tests rigoureux. C'est le choix par défaut pour les échangeurs de chaleur à plaques.
En raison de leurs faibles coûts de fonctionnement, de leur faible volume de rétention et de leurs performances élevées, nos solutions d’échangeurs de chaleur à plaques brasées constituent le choix idéal pour de nombreuses applications. Réduisez vos coûts et augmentez vos gains à l’aide de notre portefeuille de solutions d'échangeurs à plaques brasées.
Les échangeurs à plaques brasées non ouvrables offrent une solution durable avec une durée de vie prolongée. Ayez l’esprit tranquille grâce à sa conception à double paroi qui offre une protection optimale contre les fuites.
Grâce à la technologie éprouvée Fishbone, optimisée sur le plan énergétique, ou à la technologie révolutionnaire Micro Plate™, la gamme combinée de produits Danfoss et SONDEX® offre la meilleure des solutions de transfert de chaleur à plaques brasées.
- Génie climatique
- Industrie laitière/agroalimentaire
- Industrie du froid
- Applications d’évaporateur et de condenseur
- Chauffage solaire
- Systèmes de lubrification
- Récupération de chaleur
- Refroidissement de moteur
- Évaporation et condensation
- Désurchauffage
- Systèmes d’absorption
- Installations d’eau chaude sanitaire
- Refroidissement de procédé
- Refroidissement de l’huile de système hydraulique
- Refroidissement de laser
- Refroidissement et chauffage d'eau
- Raccordements pour racc. fileté ¾” BSP/NPT jusqu'à la bride DN150
- Matériaux de brasage : cuivre, cuivre+ ou acier inoxydable
- Matériaux des plaques : AISI 316. Autres matériaux disponibles sur demande
- Hauteurs de plaque de 0,202 m à 1 m (0,66 à 3,3 feet)
- Débits max. 150 m3/h (661 gpm)
- Pression de service max. 40 bar (580 psi)
- Température de service -196 à 225 °C (-321 à 437 °F)
Documents
Type | Nom | Langue | Valide pour | Mis à jour | Télécharger | Type de fichier |
---|---|---|---|---|---|---|
Guide d'application | Composants de régulation Danfoss pour le chauffage urbain | français, langue française | France | 16 sept., 2014 | 3.2 MB | |
Déclaration UE | Danfoss EU BF248486516864en-0001001 | Anglais; Letton | Multiple | 26 janv., 2023 | 562.5 KB | |
Fiche technique | Échangeur de chaleur brasé XB | français, langue française | Multiple | 02 déc., 2014 | 1.6 MB | |
Fiche technique | Échangeur de chaleur Micro Plate (MPHE) : XB06 | français, langue française | Multiple | 18 oct., 2022 | 1.1 MB | |
Fiche technique | Échangeur de chaleur Micro Plate (MPHE) : XB12 | français, langue française | Multiple | 29 juil., 2022 | 940.7 KB | |
Fiche technique | Échangeur de chaleur Micro Plate (MPHE) : XB37 | français, langue française | Multiple | 24 sept., 2018 | 814.7 KB | |
Fiche technique | Échangeur de chaleur Micro Plate (MPHE) XB05 | français, langue française | Multiple | 23 janv., 2023 | 589.0 KB | |
Brochure | Echangeurs à plaques brsées Mircor PlateTM | français, langue française | Suisse | 27 sept., 2017 | 19.0 MB | |
Brochure | Échangeurs thermiques plaques brasées ultra-efficaces pour vos applications | français, langue française | France | 25 juin, 2020 | 4.6 MB | |
Fiche technique | Heat exchanger XB 61 | français, langue française | Multiple | 14 janv., 2022 | 477.2 KB | |
Fiche technique | Heat Exchanger XB06 | Anglais | Multiple | 08 août, 2022 | 1.1 MB | |
Fiche technique | Heat exchanger XB59 | français, langue française | Multiple | 17 janv., 2022 | 369.4 KB | |
Fiche technique | Heat exchanger XB59 | Anglais | Multiple | 03 févr., 2023 | 726.3 KB | |
Fiche technique | Heat exchanger XB61 | Anglais | Multiple | 03 févr., 2023 | 830.7 KB | |
Guide d'application | Making applications future proof, all our knowledge – is now yours | Anglais | Multiple | 16 sept., 2014 | 63.5 MB | |
Fiche technique | Micro Plate Heat Exchanger (MPHE) XB37 | Anglais | Multiple | 03 févr., 2023 | 1.3 MB | |
Fiche technique | Micro plate heat exchanger (MPHE): XB12 | Anglais | Multiple | 03 févr., 2023 | 1.3 MB | |
Fiche technique | Micro plate heat exchanger XB66 | Anglais | Multiple | 03 févr., 2023 | 903.9 KB | |
Guide d'application | Pérenniser la connaissance des applications toutes nos compétences à votre disposition | français, langue française | France | 16 sept., 2014 | 9.9 MB | |
Brochure | Ultra-efficient brazed heat exchangers for your district energy applications | Anglais | Royaume-Uni | 25 août, 2016 | 2.8 MB | |
Brochure | Ultra-efficient brazed heat exchangers for your district energy applications | Anglais | Multiple | 06 janv., 2020 | 7.2 MB | |
Brochure | Ultra-efficient brazed heat exchangers for your district energy applications | Anglais | Multiple | 02 janv., 2023 | 10.2 MB | |
Certificat d'hygiène | WRAS 2110022 | Anglais | Multiple | 26 janv., 2023 | 130.6 KB | |
Guide d’installation | XB 37 Polyurethane insulation | Arabe; Bulgare; Tchèque; Danois; Allemand; Grec (moderne); Anglais; Espagnol, castillan; Estonien; Perse; Finnois; français, langue française; Irlandais; Hébreu (moderne); Hindi; Croate; Hongrois; Indonésien; Islandais; Italien; Japonais; Kazakh; Coréen; Lituanien; Letton; Macédonien; Norvégien Bokmål; Néerlandais, flamand; Polonais; Portugais; Roumain, moldave, moldaves; Russe; Slovaque; Slovène; Serbe (RS); Suédois; Tamil; Thaï; Turc; Ukrainien; Vietnamien; Chinois (CN) | Multiple | 20 août, 2009 | 316.9 KB | |
Fiche technique | XB Brazed heat exchanger | Anglais | Multiple | 01 sept., 2016 | 1.5 MB | |
Fiche technique | XB05M heat exchanger | Anglais | Multiple | 18 janv., 2022 | 566.3 KB | |
Fiche technique | XB06 heat exchanger (OEM) | Anglais | Pologne | 12 févr., 2021 | 245.9 KB | |
Fiche technique | XB52 | français, langue française | Multiple | 28 mai, 2019 | 552.6 KB | |
Fiche technique | XB52 | Anglais | Multiple | 03 févr., 2023 | 1.0 MB | |
Guide d’installation | XB52 adapter set | Arabe; Bulgare; Tchèque; Danois; Allemand; Grec (moderne); Anglais; Espagnol, castillan; Estonien; Perse; Finnois; français, langue française; Irlandais; Hébreu (moderne); Hindi; Croate; Hongrois; Indonésien; Islandais; Italien; Japonais; Kazakh; Coréen; Lituanien; Letton; Macédonien; Norvégien Bokmål; Néerlandais, flamand; Polonais; Portugais; Roumain, moldave, moldaves; Russe; Slovaque; Slovène; Serbe (RS); Suédois; Tamil; Thaï; Turc; Ukrainien; Vietnamien; Chinois (CN) | Multiple | 23 oct., 2015 | 288.7 KB |
