SONDEX®-spiraalilämmönsiirtimet

  • Yleiskatsaus
  • Asiaan liittyvät tuotteet
  • UKK

Suunniteltu ja räätälöity liejulle, lietteille, jätevedelle, liukosellulle, korkeaviskoosisille hiilivedyille ja kuituja ja kiintoaineita sisältäville likavesille. SONDEX®-spiraalilämmönsiirtimet ovat oikea ratkaisu kaikkein vaativimpiin tehtäviin, joissa käsitellään haastavia, korkeaviskoosisia väliaineita. Koska käytämme metallilevyjä putkinippujen sijaan, saavutamme erittäin korkean lämpötehon emmekä joudu tinkimään levyjen välyksestä, joka on tärkeä väliaineen esteettömälle virtaukselle.

Mitä tämä merkitsee asiakkaalle?

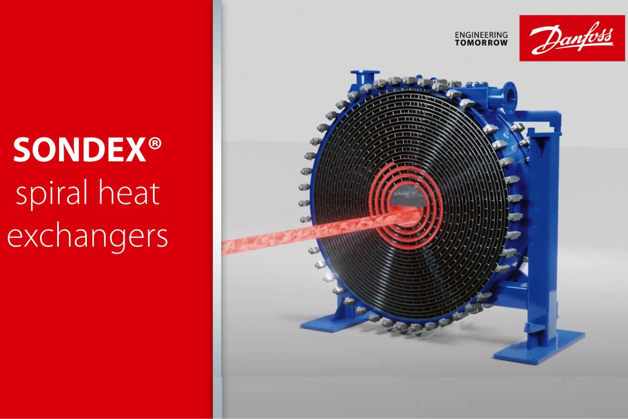

Spiraalilämmönsiirtimien ytimen muodostavat samankeskiset spiraalilevykelat, jotka ovat vaipan sisällä. Kelat muodostavat kaksi täysin erillistä kanavaa, joissa on vastakkaisvirtaus. Tämän ansiosta lämmönsiirrin saavuttaa erittäin pienet lämpötilaerot, mikä tekee spiraalilaitteista erinomaisia lämmöntalteenottojärjestelmissä.

Hitsaamme välitappeja keloihin, jotta levyjen välys säilyy. Levyvälyksen säilyttämisen lisäksi tapit parantavat huomattavasti myös virtauksen turbulenssia. Free Flow -spiraalilämmönsiirtimet ovat tapittomia. Turbulenssin voimakkuus kärsii hieman, mutta vastapainona ovat isommat levyjen välykset, jotka sallivat erittäin haastavien väliaineiden käsittelyn. Nämä vaihtoehdot tarjoavat tehokkaan ratkaisun kaikkiin tehtäviin. Valittavissa on vakiomalli tai malli, jossa on Free Flow -kanavat kummallakin puolella, tai näiden kahden yhdistelmä.

Spiraalilämmönvaihtimien käyttötarkoitukset ja tehtävät ovat erilaisia. Tästä syystä räätälöimme jokaisen laitteen alusta alkaen vaatimustenne mukaiseksi. Tarjoamme yksilöllisesti optimoidun ratkaisun, jolla on maksimaalinen käytettävyys ja luotettava toiminta.

Helppo ylläpito ja puhdistus

Spiraalikela parantaa itsestään myös pyörrevirtausta ja yksikanavainen rakenne auttaa vähentämään likaisuutta ”itsepuhdistusmekanismilla”. Kerääntyneet jäämät nostavat nopeutta paikallisesti ja luovat hankausvaikutuksen, joka riittää irrottamaan likakertymät useimmissa tapauksissa. Tämän ansiosta SONDEX®-spiraalilämmönsiirtimet toimivat pitkiä aikoja ilman huoltoa tai puhdistamista.

Jotkin väliaineet ovat kuitenkin niin haastavia, että lämmönsiirrin vaatii tiheämpää kunnossapitoa ja puhdistamista. Tätä ajatellen olemme kehittäneet saranoidut kannet, jotka on suljettu C-kiinnikkeillä. Näin syntyy kääntyvä luukku, joka on helppo avata ja sulkea ilman mitään erikoistyökaluja. Luukun kautta pääsee tarkastamaan ja puhdistamaan koko kelan.

Micro Plate -teknologia

Lämmönsiirtimemme on varustettu uudella huippuluokan Micro Plate™-teknologialla, joka tarjoaa seuraavan sukupolven tehokkuuden ja suorituskyvyn. Saat enemmän hyötyä kaukolämmöstä ja kaukojäähdytyksestä.

SONDEX® Free Flow -mallit

SONDEX® Free Flow -malleja käytetään nesteille, joita ei voi käsitellä tavanomaisilla lämmönsiirtimillä korkean viskositeetin, kuitu- ja hiukkassisällön tai huomattavan likaantumisvaaran vuoksi.

Käyttökohteet

  • Meijeri-/elintarvike-/juomateollisuus
  • Biokaasuteollisuus
  • Jätevesiteollisuus
  • Paperi- ja selluteollisuus
  • Raskas teollisuus
  • Petrokemianteollisuus
  • Kemianteollisuus

Tekniset tiedot

  • Liitäntäyhteet DN32–DN300
  • (Kehysten suunnittelussa on noudatettu rakennusstandardeja FEA ja PED 2014/68/EU (EN13445) ja ASME VIII osa, div.1)
  • Vaipan materiaalit: Hiiliteräs, ruostumaton teräs
  • Spiraalin materiaalit: Hiiliteräs, ruostumaton teräs
  • Käyttöpaine enintään 10 bar (145 psi) Korkeampi paine saatavilla pyynnöstä
  • Käyttölämpötila enintään 200 °C (392 °F)

Ominaisuudet ja edut

Yksikanavainen rakenne tuottaa korkeita hiertonopeuksia, jotka parantavat itsepuhdistusvaikutusta ja estävät laitteen tukkeutumisen. Spiraalilämmönsiirtimet ovat erinomaisia haastaville, korkeaviskoosisille väliaineille.

Kanavan koko valitaan virtauksen ja väliaineen laadun mukaan. Spiraalikelan monet erilaiset halkaisija- ja leveysvaihtoehdot sallivat erilaisia yhdistelmiä, mikä tarkoittaa sitä, että pystymme luomaan optimaalisen ratkaisun kaikkiin tehtäviin.

Spiraalilämmönsiirtimet on suunniteltu kestämään erittäin aggressiivisia lämpötiloja. Laajan materiaalien ja levypaksuuksien valikoiman ansiosta pystymme räätälöimään jokaisen spiraalilämmönsiirtimen vastaamaan mitä tahansa käyttötarkoitusta.

Rajoitettu huolto- ja puhdistustarve varmistaa pitkän käytettävyysajan. Jos puhdistus on tarpeen erityisen vaikean väliaineen takia, saranoidut kannet mahdollistavat helpon pääsyn koko lämmönsiirtopinnalle.

Kompakteina ratkaisuina spiraalilämmönsiirtimet vaativat erittäin vähän tilaa. Pienestä koosta huolimatta niiden pitkät kaarevat virtausreitit antavat erittäin korkeat lämmönsiirtokertoimet, jopa kaksinkertaiset vaippa- ja putkiversioihin verrattuna.

Asiaan liittyvät tuotteet

  • SONDEX® Fishbone -levyt – Danfoss
    SONDEX® Fishbone -levyt

    SONDEX® Fishbone -levykuvioteknologiaa käytetään suurimmassa osassa levylämmönsiirtimiämme. Kuvio on suunniteltu korkeaan lämpösuorituskykyyn ja sallitun painehäviön hyödyntämiseen mahdollisimman tehokkaasti. Saatavilla eri puristussyvyyksiä, kuvion tiheyksiä ja kulmia – jokaisen levyn kuviointi on optimoitu tiettyä tehtävää varten.

  • SONDEX®-lauhduttimet - Danfoss
    SONDEX®-lauhduttimet

    SONDEX®-lauhduttimemme ovat mainio valinta erityissovelluksiin, joissa tavallinen levylämmönsiirrin ei riitä. Tuote on suunniteltu suurille höyryvirtausmäärille, joten siinä on suuri höyryvirtausaukko. Kun viipymisaika on lyhyt, syntyvät optimaaliset olosuhteet kondensaatiolle jopa matalapaineisissa höyrystystehtävissä.

  • SONDEX®-höyrystimet - Danfoss
    SONDEX®-höyrystimet

    SONDEX®-höyrystimet on suunniteltu tarkkoihin höyrystystehtäviin. Osittain hitsattuja levykasetteja käyttämällä virtausaineet eivät varmasti sekoitu. Levykasetit on suunniteltu varmistamaan optimaalinen pyörteisyys kummallakin puolella. Samalla ne jakavat virtausaineen tasaisesti taaten verrattoman suorituskyvyn ja tuotteen laadun.

  • Perinteiset SONDEX®-levylämmönsiirtimet – Danfoss
    Perinteiset SONDEX®-levylämmönsiirtimet

    Perinteiset SONDEX®-levylämmönsiirtimet ovat hyvä valinta moneen sovellukseen eri markkinasegmenteillä. Meillä on maailman laajin levyvalikoima, ja mukautamme kaikki lämmönsiirtimet tarkasti vaatimuksiisi. Innovatiiviset tekniikat ja älykäs suunnittelu tekevät perinteisistä levylämmönsiirtimistämme loistavan investoinnin.

UKK

Lämmönsiirtimen valintaan vaikuttavat monet tekijät. Pätevät tekniset myyjämme suunnittelevat lämmönsiirtimen asianmukaisella mitoituksella ja oikeilla teknisillä tiedoilla vaatimusten mukaisesti. Tällä tavalla varmistamme, että saat laadukkaan ja optimaalisesti toimivan ratkaisun.

Lämmönsiirtimemme on hyväksytty ja sertifioitu teollisuusstandardien ja vaatimusten mukaisesti. Yksityiskohtaista tietoa saat kääntymällä paikallisen SONDEX®-myyntiedustajan puoleen.

Ota yhteyttä paikalliseen SONDEX®-myynnistä vastaavaan.

Ota yhteyttä paikalliseen SONDEX®-myyntitoimistoon. Mahdollisimman tarkan tarjouksen saamiseksi selvitä valmiiksi seuraavat tiedot:

  • Teho,
  • väliaineen tyyppi,
  • painehäviö,
  • virtausnopeus,
  • käyttöpaine,
  • termodynaamiset ominaisuudet, lämpötila,
  • käyttölämpötila.
