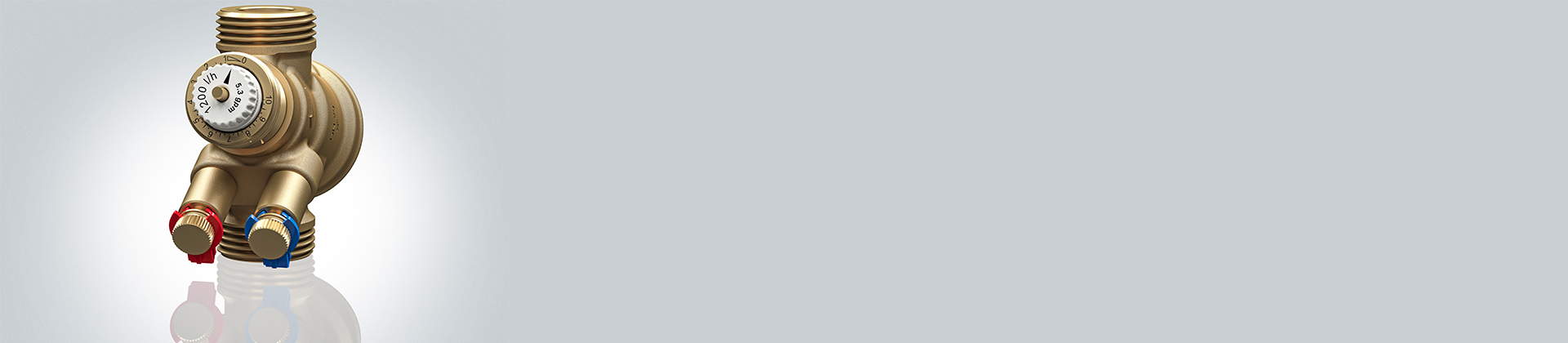

AB-QM 4.0 - Válvula de control independiente de la presión diferencial (PICV)

Danfoss AB-QM 4.0 Válvulas de control y equilibrio independientes de presión desde DN15 hasta DN32

La mejor PICV con un diseño resistente a la cal y a las obstrucciones

La Danfoss AB-QM fue la primera válvula de control de su tipo para aplicaciones de calefacción y refrigeración HVAC. La nueva válvula AB-QM 4.0 es su sucesora.

Los principios básicos no han cambiado; es una válvula de control con limitación automática de caudal y con controlador de presión diferencial incorporado. El rendimiento de control es muy preciso y la válvula tiene una autoridad de válvula del 100%.

Pero el valor que proporcionan las válvulas AB-QM 4.0 ha mejorado mucho. la nueva AB-QM 4.0 es la mejor PICV del mercado. La AB-QM 4.0 está disponible en DN 15 y hasta DN 32. Hay versiones con y sin enchufes de prueba y versiones con conexiones de rosca interna o externa. La capacidad de caudal cubre una amplia gama de 20 l/h hasta 6.000 l/h y se puede medir con precisión con el instrumento de medición PFM 1000 a través de Bluetooth en dispositivos iOS y Android.

La nueva AB-QM 4.0 está diseñada para ser la mejor PICV indiscutible del mercado. Por ejemplo, tiene un diseño resistente a la cal y a la obstrucción, presión nominal PN25, medición de caudal precisa y llenado y aclarado bidireccional. Esto proporciona muchas ventajas para diseñadores, instaladores y usuarios finales.

Las PICV aumentan la eficiencia energética de los sistemas de calefacción y refrigeración HVAC. La nueva AB-QM 4.0 está diseñada para unidades terminales como unidades fancoil, techos climatizados y vigas refrigeradas. Equipada con uno de nuestros actuadores, controlan con precisión la temperatura ambiente y mejoran el clima interior. En caso de que esté equipado con nuestro actuador digital, NovoCon S, permite a los sistemas HVAC 4.0 para edificios inteligentes conectarse a través del Internet de las cosas (IoT).

Características y beneficios

Especificación & instalación
- MEJOR rendimiento de control en el mercado desde 10-100% de configuración
- NUEVA escala de ajuste visible con actuador montado
- NUEVA medición precisa del caudal
- NUEVO rango de caudal más alto
- NUEVA versión con rosca interna
- NUEVO cuerpo de válvula PN25, DN 15-32
- NUEVO llenado y aclarado bidireccional
Fiabilidad & robustez
- Mayor fiabilidad y robustez del mercado
- NUEVO diseño resistente a la cal y a la obstrucción
- Pruebas de rendimiento de por vida exitosas
- Períodos de garantía ampliados para proyectos
Conectividad y datos (con el actuador NovoCon S)
- Integración Plug & Play del BMS con comunicación BACnet o Modbus
- Puesta en marcha remota, ajuste de caudal, aclarado, detección de errores
- Recopilación de datos HVAC
- Mantenimiento predictivo
- Gestión de energía activa opcional, I/O remota o ChangeOver de 4 tubos
TCO & ROI
- Menores costes de instalación
- Fase de traspaso más corta
- Menores costes de funcionamiento
- MEJOR comodidad del usuario
- MAYOR eficiencia energética del sistema HVAC

AB-QM 4.0: creamos las PICV - ahora redefinimos su valor

Introducimos la nueva AB-QM 4.0

Prepárate para el siguiente nivel de diseño de las PICV.

Ficha técnica

Descárgate la ficha técnica y descubre todos los detalles de la nueva válvula AB-QM 4.0 de Danfoss

Descarga

Danfoss AB-QM 4.0 Flexo - Juego de conexión para unidad Fan Coil

AB-QM 4.0 Flexografía

Aumente la flexibilidad y ahorre tiempo durante la instalación, puesta en marcha y servicio de unidades Fan Coil (FCU) con AB-QM 4.0 Flexo. Es un juego de conexión preensamblado y probado a presión, diseñado para una mayor flexibilidad de instalación y proyectos prefabricados. El juego consta de un AB-QM 4.0, dos válvulas de bola de 3 vías, un filtro, una válvula de drenaje y tres conexiones de prueba para mediciones de presión o caudal. Con estos, el conjunto proporciona una solución 8 en 1 para equilibrio, control, medición, instalación, lavado, llenado, drenaje y mantenimiento hidrónico de las unidades Fan Coil en las que están instaladas.

AB-QM 4.0 Flexo está disponible en DN15 y DN20. Los conjuntos en DN15 contienen una válvula PICV AB-QM 4.0 con flujo bajo, flujo normal o flujo alto, que cubren flujos de diseño de 20 a 1200 l/h. Los juegos DN20 vienen con una válvula AB-QM 4.0 de flujo normal o alto flujo y el diseño de la tapa fluye de 110 a 1900 l/h.

Para juegos DN15 y DN20, se encuentran disponibles tubos flexibles de acero inoxidable y aislamiento de EPP.

Ver el modelo 3D

Documentos

Documentos
Tipo	Nombre	Idioma	Valido para	Actualizado	Descargar	Tipo de archivo

Productos relacionados

Actuadores para PIBCV

Para sacar el máximo partido a las prestaciones combinadas de equilibrado y control de la solución Danfoss AB-QM, esta debe equiparse con actuadores controlados por termostatos ambiente o por un sistema de gestión de edificios. En este sentido, Danfoss ofrece una amplia gama de actuadores: desde actuadores térmicos On/Off hasta actuadores digitales de engranajes con comunicación por bus.

Actuadores digitales NovoCon®

Con NovoCon® S, Danfoss revoluciona la forma en que el equilibrado hidrónico y el control de HVAC trabajan juntos. Son los primeros actuadores digitales de HVAC de su tipo y están conectados directamente con un sistema de gestión de edificios (SGE). Esto permite a los integradores de sistemas diseñar soluciones de Internet de las cosas (IoT, por su sigla en inglés) de última generación.

Soluciones Danfoss HVAC 4.0 para edificios inteligentes

Aquí es donde empieza la transformación del HVAC

Desubre más sobre edificios inteligentes, Building Management System (BMS) conectados y soluciones HVAC:

HVAC 4.0

Garantía

La AB-QM 4.0 tiene una garantía estándar de 2 años. Para proyectos, se puede acordar una extensión de la garantía. Contacta con tu oficina de ventas de Danfoss para saber más.
