Automatiske AB-PM-indreguleringsventiler

Automatisk AB-PM-indreguleringsventil fra Danfoss

Automatiske kombinerede AB-PM-indreguleringsventiler fra Danfoss sørger for et driftssikkert HVAC-system med en lav samlet ejeromkostning. Ventilen sikrer perfekt indregulering ved alle belastninger ved at garantere stabilt flow og differenstryk for hver enkelt zone. Samtidig kan der tilføjes en aktuator for at muliggøre individuel styring af hver enkelt zone. Det giver en fremragende løsning til to primære applikationer:

Beboelsesejendomme (flerfamiliehuse) med 2-rørs varmeanlæg med distributionssystemer foran hver enkelt lejlighed, eksempelvis manifolder til vandbaseret gulvvarme.
Kommercielle bygninger (skal og kerne), hvor HVAC-systemerne etableres trinvist eller af forskellige parter.

Til beboelsesapplikationer anvendes AB-PM for det meste i størrelserne DN10-32, der sørger for hydronisk balance til hver enkelt lejlighed, for eksempel foran manifold eller gulvvarmeanlæg. Den valgfrie tilslutning til en rumtemperaturstyring muliggør funktioner til hver enkelt lejlighed såsom natsænkning af temperaturen eller ferietilstand.

Til kommercielle HVAC-applikationer anvendes AB-PM for det meste i størrelserne DN 40-100. Den automatiske indreguleringsventil kan benyttes i skal og kerne-bygninger såsom indkøbscentre eller kontorer, hvor den sørger for et driftssikkert varmeanlæg til glæde for både bygningens ejer og lejerne. AB-PM er den perfekte løsning til sådanne bygningstyper, fordi installation, overdragelse og idriftsætning ofte foregår trinvist. I så fald er første trin installation af kernerørføringen uden varme/køle-enheder (ansvarlig bygningsejer). Andet trin er installation af varme/køle-enheder i hver enkelt zone (ansvarlig lejer).

AB-PM sørger for det nødvendige flow til hver enkelt zone og opretholder den hydroniske balance i systemet under alle forhold og for de enkelte zoner, med enten én eller flere varme/køle-enheder.

Danfoss AB-PM i beboelsesejendom med aktuator

Funktioner og fordele

Mange funktioner i én kompakt ventil

Kombineret indreguleringsventil til differenstrykstyring, flowbegrænsning og zonestyring

Garanterer flow og Δp for hver enkelt zone

Nem, hurtig og enkel designproces

Hurtig installation og nem indstilling

AB-PM – animerede instruktioner for små DN-størrelser

Se animerede instruktioner om installation af AB-PM

Dokumenter

Dokumenter
Type	Navn	Sprog	Valid for	Opdateret	Download	Filtype

Tilbudstekster

AB-PM (DN10-32) – kombineret automatisk indreguleringsventil

Forgrening skal indreguleres med en differenstrykregulator for dynamisk hydraulisk balance, med følgende karakteristika:

Ventil skal holde differenstrykket i hele forgreningen med membrandrevet regulator.
Ventil skal have afspærringsfunktion.
Ventil skal have mulighed for montering af aktuator.
Ventil skal have variabel indstilling. Indstillingsværdi skal tillade indstilling af en kombination af påkrævet differenstryk og maks. flowbegrænsning.
Indstilling skal kunne låses for at forhindre uautoriseret ændring.
Ventil skal have metal til metal-forsegling for at sikre tilstrækkeligt effektiv differenstrykregulering ved lavt flow.
Afspærringsservicefunktion skal kunne udføres manuelt/uden værktøj.
Ventil skal leveres med impulsledning. Diameter af impulsledning må ikke være større end 1,2 mm.
Ventil skal leveres i pålidelig emballage med henblik på sikker transport og håndtering.

Produktkarakteristika:

Trykklasse: PN 16
Temperaturinterval: –10 til +120 °C.
Tilslutningsstørrelse: DN10-DN32
Tilslutningstype: Udvendigt gevind ISO 228/1
Ventilhusmateriale: DZR-messing
Installation: På fremløbsrør med tilslutning via impulsledning til returrør.

DN10-32:

Dp-indstillingsområde: 5-15 kPa
Nom. flow ved 10 kPa: 110 l/h (DN10), 300 l/h (DN15), 600 l/h (DN20), 1200 l/h (DN25) og 2300 l/h (DN32)
Minimum Dp over ventil og sløjfe 18 kPa for at sikre korrekt regulering
Maks. differenstryk ved nul flow: 22 kPa
Maks. differenstryk over ventilen: 4 bar

DN10-32 HP:

Dp-indstillingsområde: 10-25 kPa
Nom. flow ved 20 kPa: 110 l/h (DN10), 300 l/h (DN15), 600 l/h (DN20), 1200 l/h (DN25) og 2300 l/h (DN32)
Minimum differenstryk over ventil og sløjfe 28 kPa for at sikre korrekt regulering
Maks. differenstryk ved nul flow: 35 kPa
Maks. differenstryk over ventilen: 4 bar

AB-PM (DN40-100) – kombineret automatisk indreguleringsventil

AB-PM DN 40-100 er en kombineret differenstryksregulator til dynamisk hydronisk balance.

Ventilen skal kunne sikre hydraulisk balance for hver enkelt zone med en eller flere varme/køle-units.
Ventilen skal have fleksibel funktionalitet som enten differenstryksregulator eller Trykaflastet reguleringsventil.
Ventilen kan tilsluttes enten fremløbs- eller returrør via impulsledning
Med impulsledning tilsluttet fremløbsrør skal ventilen holde differenstrykket i hele forgreningen med membrandrevet regulator.
Med impulsledning tilsluttet returrør skal ventilen regulere flowet på alle varme/køle-units
Ventil skal have afspærringsfunktion.
Ventil skal have mulighed for montering af aktuator.
Ventil skal have variabel indstilling.
Indstillingsværdi skal tillade indstilling af en kombination af påkrævet differenstryk og flow for zone.
Indstilling skal kunne låses for at forhindre uautoriseret ændring.
Reguleringsventil skal have metal til metal-forsegling for at sikre tilstrækkeligt effektiv differenstrykregulering ved lavt flow.
Afspærringsservicefunktion skal kunne udføres manuelt/uden værktøj. Differenstryksregulatoren skal have blød pakning for at sikre tilstrækkelig lukning i tilfælde af nul flow.
Ventil skal leveres med min. 2,5 m impulsledning. Diameter af impulsledning må ikke være større end 1,2 mm.
Ventil skal leveres i pålidelig emballage med henblik på sikker transport og håndtering.

Produktkarakteristika:

Trykklasse: PN16
Maks. trykfald over AB-PM: 4 bar
Temperaturinterval: –10 til 120 °C
Tilslutningsstørrelse: DN 40-100
Tilslutningstype: Eksternt gevind ISO 228/1 (DN 40, DN50), flange EN1092-2 (DN 65-100)
Installation: I returrør med tilslutning via impulsledning til fremløbs- eller returrør
Indstillingsområde: Flow: 40-100 %, Δp-indstilling: 0-20 omgange (DN40, DN50), 0-40 omgange (DN65-DN100)
Nom. flow ved fabriksindstilling (Δpr 25 kPa): 5000l/h (DN40), 6500 l/h (DN50), 16800 l/h (DN65), 19600 (DN80), 21000 (DN100)
Minimum differenstryk over ventil og zone 42 kPa (DN40, DN50), 60 kPa (DN65-100)

Software

Danfoss C.H.-software

Vores avancerede Danfoss C.H.-software hjælper dig med at designe og beregne den perfekte varme- eller køleinstallation med Danfoss-produkter.

Tegninger

Tegningsbibliotek

Åbn i MagiCloud

Relaterede produkter

if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

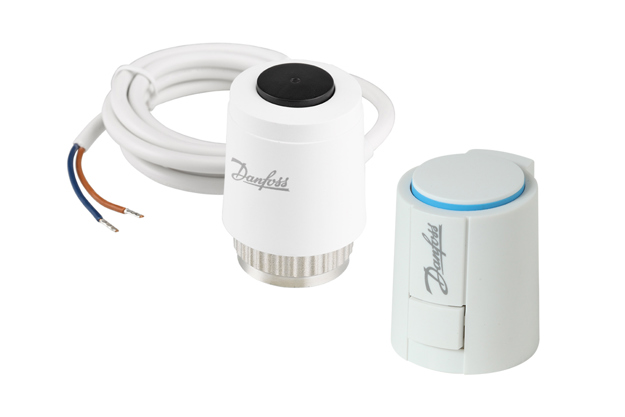

TWA-Z- og ABN A5-termoaktuatorer
