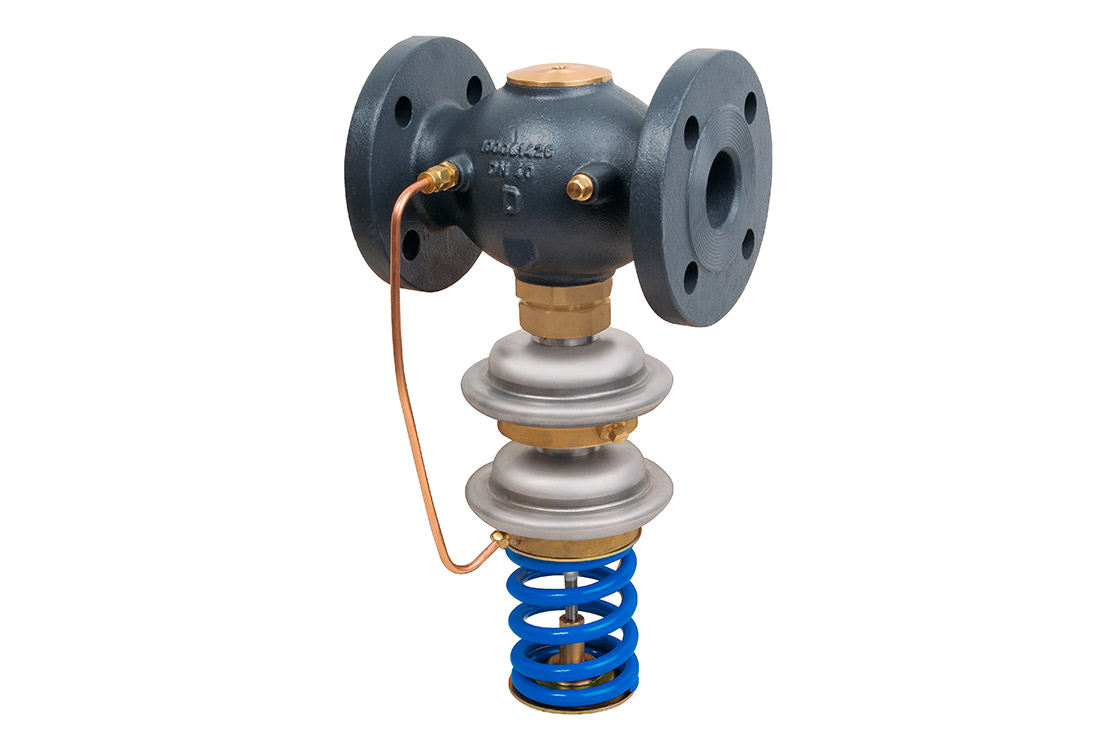

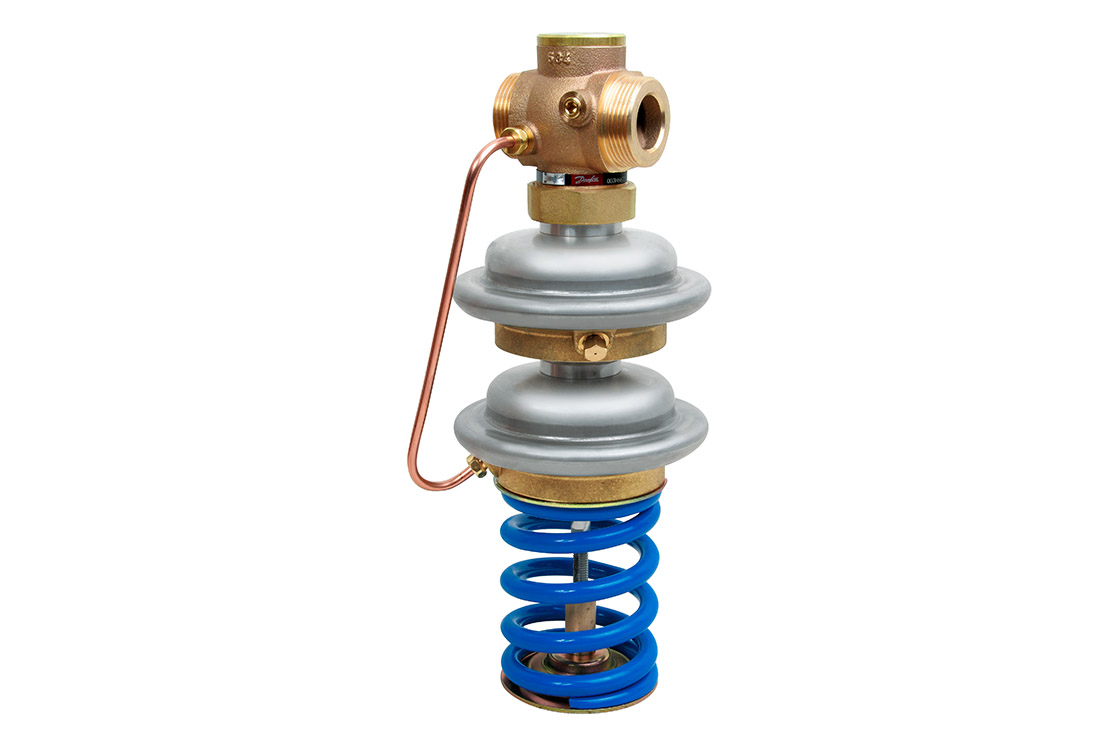

Selvvirkende, mediebaseret proportionalregulator, der ved hjælp af automatisk åbning af ventilen forhindrer, at der opstår overtryk både før ventilen (SAVA) og efter ventilen (SAVD). Aktuatoren har to membraner, der gør det muligt for ventilen at åbne i tilfælde af en fejl i reguleringsmembranen. Regulatoren anvendes primært i fjernvarmeanlæg.

SAVA-regulatorens funktion: Det høje modstrømstryk foran ventilen føres til den nederste del (højtrykstilslutning) af membranen inde i regulatoren. Gennem en kanal i regulatoren føres medietrykket fra ventilen til den øverste side (lavtrykstilslutning) af membranen.

Reguleringsventilens fjederkraft påvirker nu membranen, så det effektive differenstryk fastslås.

SAVD-regulatorens funktion: Ventilens ventiludgangstryk føres til den nederste del (højtrykstilslutning) af membranen inde i regulatoren. Den øverste side (lavtrykstilslutning) af membranen tilsluttes atmosfæren. Reguleringsventilens fjederkraft påvirker nu membranen, så lukningstrykket fastslås.

Funktioner og fordele

Eliminerer trykvariationer og leverer optimale driftsforhold med forbedret temperaturreguleringskvalitet

Beregnet til krævende systemer, modvirker korrosion, kavitation og snavs

Det opkoblede system beskyttes mod trykstød, udsving, kavitation og støj

Differenstryk- og flowregulatorer i fjernvarme- eller kølesystemer (variabelt flow)

Indreguler dit netværk, spar energi og opnå bedre komfort hos slutbrugerne ved hjælp af hydronisk indregulering og styring af fjernvarmeforsyningsnet.

FAQ

Ja, det kan du. Åbn reguleringsventilen helt, og indstil maks. flow ved at justere differenstrykket. Du kan også beregne det omtrentlige differenstryk, men du skal kende den nøjagtige kapacitet for reguleringsventilen.

Vi producerer ventiler med en standardlængde. Du kan også finde målene i vores datablad eller downloade 2D- og 3D-CAD-tegningsmodeller fra vores produktpræsentationer. Gå til vores produktkatalog, hvor der er links til dokumentation og tegninger – følg linket nedenfor.
