Differenstrykregulatorer og flowregulatorer/-begrænsere

  • Overblik
  • FAQ
  • Casestudier
  • Videoer

En kombineret differenstrykregulator og flowregulator (PQ) består af to uafhængige differenstrykregulatorer og en flowbegrænser (manuel indreguleringsventil), der er indbygget i et enkelt ventilhus.

Enheden har to funktioner:

1) En differenstrykregulator opretholder et fast differenstryk over flowbegrænseren (flowregulering). Det sikrer automatisk flowbegrænsning uafhængigt af trykvariationer i systemet.

2) En differenstrykregulator opretholder et konstant differenstryk over motorstyrede reguleringsventiler eller over hele sløjfen.

Det er den bedste løsning til fjernvarmeværker, fordi det gør det muligt at indstille begge variabler (maksimalt flow og differenstryk) på forbrugerens varmestyringssystem. Især når den pågældende unit ejes af forbrugeren, har fjernvarmeværket ingen indflydelse på flowbegrænsningen i forbrugerens ende af systemet.

Det giver fjernvarmeværket mulighed for at styre det flow, der er til rådighed for hver enkelt forbruger, samt differenstrykreguleringen på unit'en. Det muliggør effektiv indregulering af netværket.

PB-regulatoren er en anden løsning, der består af én trykregulator og en flowbegrænser (manuel indreguleringsventil). PB-regulatoren bruges i systemer, hvor der ikke kræves uafhængig regulering af flow og differenstryk.

Differenstryk- og flowregulatorer i fjernvarme- eller kølesystemer (variabelt flow)

Indreguler dit netværk, spar energi og opnå bedre komfort hos slutbrugerne ved hjælp af hydronisk indregulering og styring af fjernvarmeforsyningsnet.

Funktioner og fordele

Eliminerer trykvariationer og leverer optimale driftsforhold med forbedret temperaturreguleringskvalitet

Beregnet til krævende systemer, modvirker korrosion, kavitation og snavs

Det forbundne system beskyttes mod trykstød, udsving, kavitation og støj

FAQ

Ja, det kan du. Åbn reguleringsventilen helt, og indstil maks. flow ved at justere differenstrykket. Du kan også beregne det omtrentlige differenstryk, men du skal kende den nøjagtige kapacitet for reguleringsventilen.

Vi producerer ventiler med en standardlængde. Du kan også finde målene i vores datablad eller downloade 2D- og 3D-CAD-tegningsmodeller fra vores produktpræsentationer. Gå til vores produktkatalog, hvor der er links til dokumentation og tegninger – følg linket nedenfor.

Nej, I behøver ikke skifte trykaktuatoren. Det vil være nok bare at udskifte indstillingsfjederen. Kontakt den lokale salgssupport eller tekniske support for at få yderligere instruktioner.

Følg de instruktioner, der fulgte med produktet, eller åbn onlineversionen til produktet ved at klikke på det her link: https://assets.danfoss.com/documents/DOC000086446982/DOC000086446982.pdf

Casestudier

  • if (isSmallPicture) { One unified control for all HVAC systems; } else if (isBigColumns) { One unified control for all HVAC systems } else { One unified control for all HVAC systems }

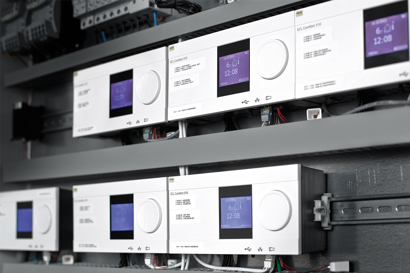

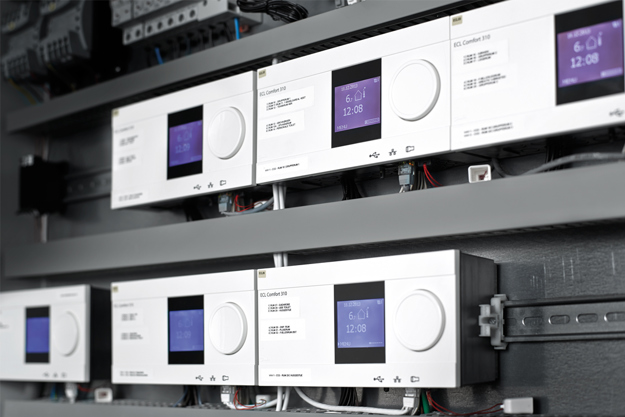

    Én samlet styring af alle varme- og ventilationsanlæg

    ECL Comfort 310 er kommunernes stærke genvej til styring af varme,- brugsvands- og ventilationsanlæg i gamle såvel som nye bygninger. Det skyldes ikke mindst, at ECL Comfort 310 gør kommunens egne installatører og serviceteknikere til daglige eksperter – og at administrationen er sikret det komplette energioverblik.

  • if (isSmallPicture) { Marienlund plejecenter styres af Danfoss ECL 310; } else if (isBigColumns) { Marienlund plejecenter styres af Danfoss ECL 310 } else { Marienlund plejecenter styres af Danfoss ECL 310 }

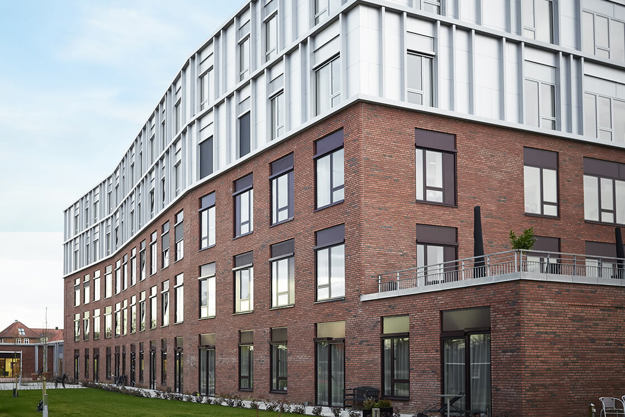

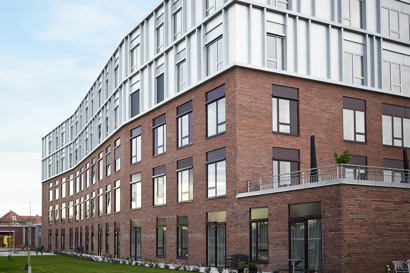

    Marienlund plejecenter styres af Danfoss ECL 310

    Da Silkeborg Kommune skulle realisere visionen om at skabe fremtidens plejecenter, faldt valget på Danfoss ECL Comfort 310 til styring af både forbrugsvand, varme og ventilation.

  • if (isSmallPicture) { Bo-glas genindvinder, genanvender og videresælger overskudsvarmen; } else if (isBigColumns) { Bo-glas genindvinder, genanvender og videresælger overskudsvarmen } else { Bo-glas genindvinder, genanvender og videresælger overskudsvarmen }

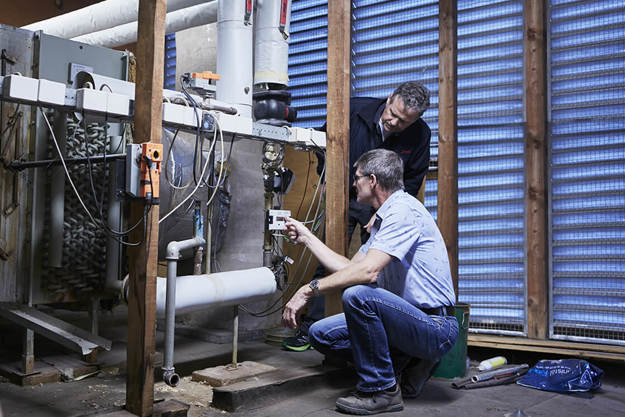

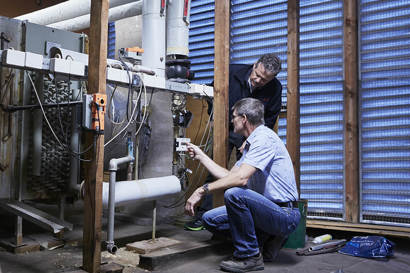

    Bo-glas genindvinder, genanvender og videresælger overskudsvarmen

    Med et nyt system til genindvinding af overskudsvarme producerer bo-glas årligt 530.000 kWh, hvilket svarer til 35 parcelhuses samlede varmeforbrug. Løsningen er skabt med den elektroniske temperaturregulator ECL Comfort 310 fra Danfoss.
