Chcete-li provést obnovení továrního nastavení řídícího regulátoru Icon2™, postupujte podle následujících kroků:
1. Stiskněte a podržte tlačítka ">" a "OK" po dobu delší než 5 sekund.
2. Kontrolky LED nad tlačítky se rozsvítí jedna po druhé.
3. Když obě LED blikají MODŘE, uvolněte obě tlačítka, hlavní ovladač se resetuje a všechny LED se rozsvítí ČERVENĚ. - Resetování je možné přerušit stisknutím tlačítek na dobu delší než 10 sekund, kdy po zhasnutí LED diod lze tlačítka bezpečně uvolnit, aniž by došlo k resetování hlavního ovladače.
4. Po resetování se hlavní řídicí regulátor znovu inicializuje a výstupní diody LED se budou pohybovat zleva doprava podle běžícího vzoru.

Chcete-li provést obnovení továrního nastavení na zařízení Icon2™ RT nebo Sensor, postupujte podle následujících kroků:

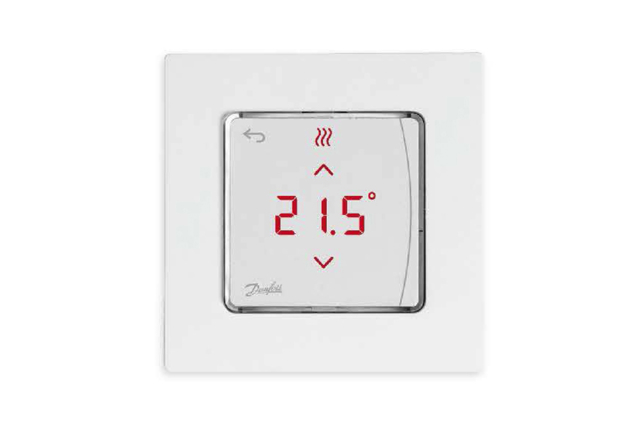

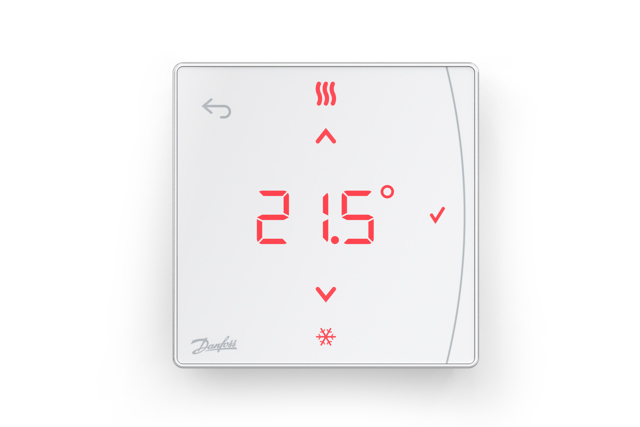

Icon2 RT a Featured RT :
1. Stiskněte a podržte tlačítko "Šipka nahoru a dolů" po dobu 5 sekund.
2. Na displeji se zobrazí "DEL ALL".
3. Potvrďte resetování.
4. Po resetování se na displeji zobrazí "- - -" a je připraven k opětovné instalaci.
Resetování snímače Icon2:
1. Stiskněte a podržte oblasti, jak je znázorněno na obrázku níže, po dobu 5 sekund.
2. Všechny ikony budou blikat.
3. Potvrďte resetování.
4. Po resetování bude "Zátržítko" blikat a senzor je připraven k opětovné instalaci.

Duální vytápění se používá, když se v jedné místnosti používají různé tepelné zářiče pomocí jednoho prostorového termostatu, obvykle se jedná o podlahové vytápění v kombinaci s radiátorovým vytápěním.
To vyžaduje, aby byly termostatu přiřazeny min. 2 výstupy a aby byl termostat vybaven podlahovým čidlem. Typy
tepelných zářičů se vybírají v aplikaci Icon2™, kde se provádí následující nastavení:
Okruh podlahového vytápění bude nastaven na Pomalý nebo střední.
Radiátory budou nastaveny na Rychlý.
Při použití režimu duálního vytápění bude regulace založena na následujícím principu.
Podlahové čidlo se používá k udržování minimální teploty podlahy nastavené v ME.5 na termostatu nebo v aplikaci Icon2™.
Teplotu v místnosti udržuje čidlo okolního prostředí v termostatu, které aktivuje výstupy radiátorů.

Pokud některý z termostatů zmizí nebo se zabrzdí, systém zobrazí alarm na hlavním ovládacím panelu, a pokud je systém připojen k aplikaci Ally, zobrazí se alarm i zde,
Pokud termostat zmizí nebo se rozbije, není možné jej odinstalovat resetováním termostatu a v takovém případě jej musíte ze systému vyjmout pomocí aplikace pro uvedení do provozu Icon2™.
To se provádí připojením k hlavnímu ovladači Icon2™ podle následujících kroků:
1. Otevřete aplikaci Icon2™ commissioning App a vyberte "connect to existing system" (připojit se k existujícímu systému).
2. Klikněte na dlaždici s informacemi o systému v horní části obrazovky, čímž se dostanete na obrazovku konfigurace hlavního ovladače.
3. Klikněte na tlačítko next v pravém dolním rohu konfigurační obrazovky.
4. Vyberte výstup připojený k místnosti, kde byl přiřazen chybějící nebo porouchaný termostat.
5. Stiskněte 3 tečky vedle pokojového termostatu v pravém horním rohu obrazovky a stiskněte "Remove thermostat".
6. Po výzvě potvrďte, že chcete termostat odebrat.
Jakmile je termostat vyřazen ze systému, výstupy se zpřístupní pro přiřazení nového termostatu.

V teplých a vlhkých oblastech hrozí při cirkulaci chladicí vody v potrubí podlahového vytápění/chlazení riziko kondenzace.
Aby nedošlo k poškození konstrukce, doporučuje se vždy instalovat na přívodní straně instalace čidlo rosného bodu, aby se zabránilo kondenzaci a vlhkosti v podlahách. Snímač rosného bodu měří relativní vlhkost na povrchu potrubí, a pokud překročí 90 %, spustí snímač signál do hlavní řídicí jednotky Icon2™, která vypne oběhové čerpadlo a uzavře pohony, aby chránila instalaci. Jakmile relativní vlhkost klesne pod 90 %, oběhové čerpadlo a pohony se opět aktivují.

Systém Icon2™ má několik možností konfigurace výstupů pohonů v závislosti na spuštěné aplikaci. Je možné mít různé konfigurace pro více výstupů připojených ke stejnému pokojovému termostatu.
Výchozí aplikací je vytápění a u této aplikace bude jedinou možností konfigurace výstupu:

Typ tepelného zářiče:

- Pomalý, jedná se o tradiční systém podlahového vytápění, kde jsou trubky zalité do betonu nebo mazaniny. Jedná se o pomalu působící systém kvůli setrvačnosti hmoty betonu nebo potěru, která způsobí, že systém bude působit pomalu.

- Střední, jedná se o "lehký" systém podlahového vytápění, kde jsou trubky instalovány přímo pod povrchem podlahy v panelech, a vzhledem k nízké setrvačnosti řešení se jedná o rychlejší řešení než tradiční podlahové vytápění.

- Rychlý, toto nastavení se používá v případě, že výstup řídí radiátor, protože v radiátoru není téměř žádná setrvačnost, teplo bude do místnosti předáváno velmi rychle. Pokud systém provozuje aplikaci vytápění a chlazení, budou k dispozici další možnosti konfigurace výstupů:

Topení/chlazení:
- Topení a chlazení, toto nastavení aktivuje výstup jak při topení, tak při chlazení.

- Pouze vytápění, toto nastavení aktivuje výstup pouze v režimu vytápění. Toto nastavení se často používá v koupelnách, kde lidé obvykle upřednostňují, aby neměli studenou podlahu, nebo pokud je výstup nastaven na Fast a připojen k radiátoru, aby se zabránilo kondenzaci.

- Pouze chlazení, toto nastavení aktivuje výstup pouze tehdy, když je systém v režimu chlazení. Toto nastavení se často používá, pokud je k výstupům připojen například chladicí trámový strop.

Předávací protokol Icon2™ lze sdílet prostřednictvím e-mailu, SMS nebo jiné komunikační aplikace nainstalované v chytrém telefonu. Kromě toho je zpráva o předání uložena v hlavním ovladači a lze ji uložit do úložiště profilů Danfoss. Upozorňujeme, že úložiště Danfoss Profile vyžaduje účet Danfoss, jehož zřízení a používání je bezplatné.

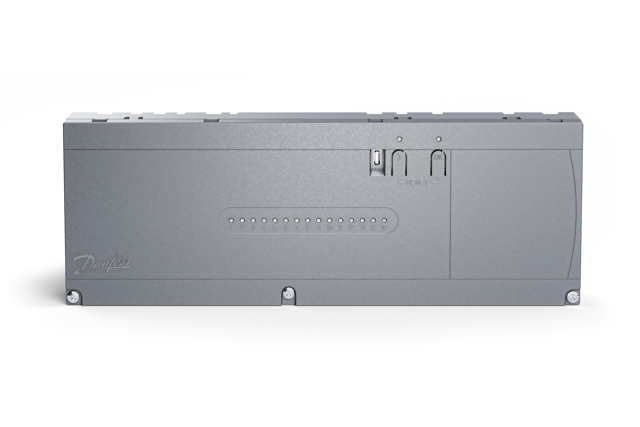

Ano, hlavní řídicí jednotku Icon2™ lze namontovat buď pomocí šroubů, nebo na lištu DIN.
Vezměte prosím na vědomí, že hlavní řídicí jednotka není dodávána s lištou DIN v krabici, ale obsahuje 2 šrouby a hmoždinky do stěn pro montáž.

Odlehčení tahu pro relé a síťové napájení funguje tak, že kabel prostrčíte otvorem pod relé, které chcete použít. Namontováním kabelu a utažením šroubu na odlehčení tahu zajistíte kabel před náhodným vypadnutím. Z bezpečnostních důvodů vždy pamatujte na použití odlehčení tahu.

S řídícím regulátorem Icon2™ je možné používat různé typy pohonů z hlediska funkčnosti NC (normálně zavřeno) nebo NO (normálně otevřeno).
Upozornění: Kvůli odlehčení tahu na hlavním ovladači Icon2™ není možné kombinovat typy pohonů s různou tloušťkou kabelu.

Pokud je povrch velmi hladký, jako například keramické dlaždice, nebo pokud má povrch velmi drsnou strukturu, doporučuje se k upevnění magnetu na stěnu použít šroub. Snímač RT's a senzor je dodáván s vhodným šroubem a hmoždinkou.

K hlavní řídicí jednotce Icon2™ je možné připojit až 15 termostatů. Hlavní řídicí jednotka Icon2™ má 3 konektory pro kabelové termostaty. Termostaty lze instalovat v sériové nebo hvězdicové konfiguraci.

Rozdíl mezi verzí Basic a Advanced řídícího regulátoru Icon2™ spočívá v počtu a složitosti dostupných aplikací. Verze
Basic nabízí aplikace 00 + 04
Verze Advanced nabízí aplikace 00 až 20
Všimněte si, že aplikace 00 je standardní aplikace podlahového vytápění.

Pomocí konektorů SMA na pravé straně zařízení lze na hlavní řídicí jednotku Icon2™ připojit externí anténu. Upozorňujeme, že existují dva samostatné konektory, na které lze anténu namontovat.
Horní anténa se používá pro vnitřní síť mezi zařízeními Icon2™ RT a senzorem.

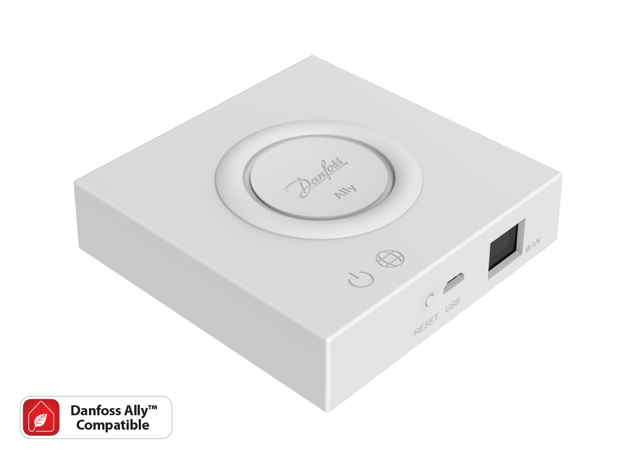

Spodní anténa se používá pro externí síť pro bránu Ally™ nebo bránu Zigbee třetí strany.
Tyto sítě spolu nekomunikují, takže v některých případech může být nutné namontovat externí anténu na obě sítě. Externí anténa může být vyžadována v některých situacích, kdy je hlavní řídicí jednotka umístěna za vrstvou kovu, např. ve skříni nebo uvnitř bytové stanice, anténa by měla být umístěna tak, aby k ní bezdrátový signál mohl dosáhnout bez překážek v cestě.

Přidáním externího signálu na vstup 2 hlavního regulátoru Icon2™ je možné přepínat mezi vytápěním a chlazením z externího zdroje, např. z tepelného čerpadla nebo externího spínače.
Po spuštění signálu pro chlazení se systém okamžitě přepne do režimu chlazení bez zpoždění, avšak mějte na paměti, že naměřená teplota v místnosti musí být o více než 2 °C vyšší než požadovaná hodnota, než se aktivují výstupy.

Před instalací termostatu na stěnu se vždy doporučuje provést test sítě, aby byla zajištěna stabilita bezdrátové komunikace. To lze provést provedením úplného testu sítě z aplikace Icon2™ nebo na jednotlivých pokojových termostatech z ME.3 na RT.
Při spuštění testu sítě z aplikace se zobrazí zelená, žlutá a červená barva.
nebo červený symbol, který označuje, zda je signál silný nebo ne.

Pokud je test sítě (Link test) proveden z RT, vrátí se hodnota v procentech. V tomto případě by mělo být cokoli nad 4 %
považováno za dostatečně silné spojení RT s řídícím regulátorem.
Vezměte prosím na vědomí, že snímače Icon2™ tuto možnost nemají, ale probuzení snímače stisknutím levého horního rohu přední části přiměje snímač komunikovat s řídícím regulátorem. V
případě, že není možné se připojit dostatečně silným signálem k RT nebo Senzoru, měli byste zvážit použití opakovače pro rozšíření nebo přesměrování bezdrátového signálu.

Ano, jednomu termostatu lze přiřadit až 15 výstupů. To lze provést buď prostřednictvím aplikace Icon2™ tak, že před kliknutím na tlačítko "Připojit k termostatu" vyberete všechny výstupy, které chcete přiřadit k určitému termostatu. K jednomu termostatu je také možné přiřadit více výstupů pomocí mechanického režimu instalace.
To se provádí stisknutím a podržením tlačítka ">" po dobu 3 sekund, dokud nezačne kontrolka LED nad tlačítkem ">" blikat zeleně. Výstupy se vybírají stisknutím tlačítka '>', dokud nezačne blikat LED dioda na výstupu, který chcete přiřadit.
Výstup se vybere pomocí tlačítka 'OK'. Po výběru se LED dioda výstupu ztlumí. Tento postup opakujte pro všechny výstupy, které chcete přiřadit stejnému termostatu. Po výběru všech výstupů stiskněte levý horní roh RT nebo čidla, ke kterému chcete výstupy přiřadit. Po přiřazení termostatu se na RT nebo senzoru zobrazí "Tickmark".

Když je systém Icon2™ v režimu chlazení, termostat začne chladit, když je požadovaná hodnota v místnosti překročena o 2 °C.
Termostat bude aktivní pro chlazení tak dlouho, dokud bude místnost
bude teplota v místnosti o 2 °C vyšší než nastavená hodnota.
Vezměte prosím na vědomí, že pokud pracujete s nastavenými dobami zpětného chodu, bude chlazení vypnuto, když je systém v režimu zpětného chodu.
Pokud máte na termostatu namontované podlahové čidlo, budou nastavené hodnoty pro podlahu deaktivovány, pokud bude systém v režimu chlazení.

Režim volnoběhu se používá, když systém přechází mezi vytápěním a chlazením.
Režim volnoběhu zajistí, že ventily na topné i chladicí straně systému budou během přepínání uzavřeny, aby se zabránilo míchání vody z teplé strany do studené a studené do teplé.

Některé funkce, jako je automatické vyvažování a regulace průtokové teploty, jsou závislé na algoritmu regulace vytápění PWM+, proto některé aplikace vypínají možnost použití regulace On/Off.

Podlahový senzor lze nakonfigurovat tak, aby pracoval různými způsoby:
Komfort: V tomto režimu bude podlahové čidlo pracovat v daném rozsahu minimální a maximální teploty povrchu.
Pouze podlaha: V tomto režimu bude čidlo okolní teploty v místnosti deaktivováno a teplota se bude regulovat pouze na základě měření podlahového čidla.
Duální: Tento režim bude používat nastavenou hodnotu min. teploty podlahy k udržování komfortní teploty na povrchu podlahy.

Průtoková regulace teploty funguje na základě průběžného sledování potřeby tepla v systému a porovnávání této potřeby s reakční dobou místností. Pokud je reakční doba místnosti s nejvyšší potřebou tepla příliš pomalá, systém vypočítá a upraví teplotu průtoku tak, aby ji kompenzoval.
Jedná se o nepřetržitý provoz, který bude probíhat v reálném čase, aby byla zajištěna optimální teplota průtoku za všech situací bez ohledu na to, zda je třeba teplotu upravit nahoru nebo dolů.

Každý z výstupů je vhodný pro 1 pohon s průměrem vodiče až 1,5 mm2.

Chcete-li požádat o přístup k údajům o používání v souladu se zákonem EU o ochraně osobních údajů (nařízení (EU) 2023/2854), můžete kontaktovat společnost Danfoss prostřednictvím naší oficiální kontaktní stránky.

Podle zákona EU o ochraně osobních údajů můžete mít právo:

• Požádat o přístup k údajům generovaným používáním našich produktů nebo služeb.
• Získejte taková data ve strukturovaném, běžně používaném a strojově čitelném formátu.
• Sdílejte své údaje s třetími stranami podle svého výběru, pokud je to relevantní.

Společnost Danfoss bude tyto požadavky zpracovávat v souladu s platnými právními požadavky a zajistí bezpečnost a důvěrnost údajů.

Čip ZigBee můžete resetovat bez resetování celého Icon2™ řídicího regulátoru pomocí následujícího postupu:

1. Stiskněte a držte tlačítko >.
2. LED začne blikat. LED zhasne a poté znovu začne blikat.
3. Uvolněte tlačítko.
4. Dvě LED diody svítí červeně a výstupní LED diody se rozsvěcují v jednom směru.
5. Svítí pouze zelená LED dioda „OK“. Reset je dokončen.

Icon2™ komunikuje bezdrátově pomocí rádiových signálů o frekvenci 2,4 GHz s pokojovými termostaty, opakovači, sekundárními hlavními regulátory a bránou.
Rádiové frekvenční spektrum mohou využívat i další zařízení v domácnosti, jako jsou přístupové body WiFi a chytrá domácí zařízení, a dokonce i sítě sousedních domů mohou teoreticky mít negativní vliv na signály.

Z tohoto důvodu má hlavní regulátor Icon2™ zabudovanou funkci, která provede kontrolu rádiového signálu během prvních minut po zapnutí, po prvním zapnutí nebo po obnovení továrního nastavení.

Během těchto 10 minut primární MC prohledá šířku pásma 2,4 GHz na 6 možných kanálech a pokusí se identifikovat, který z nich je nejméně přetížený.

Důležité: Pokud bude primární MC během těchto 10 minut požádán o vyhledání podřízených zařízení, jako jsou pokojové termostaty, opakovače nebo sekundární hlavní ovladače, zastaví skenování 2,4 GHz a vybere nejlepší známý kanál v daném okamžiku.

Pokud se u vás doma vyskytnou problémy s rušením, doporučujeme vám proto zajistit, aby byla všechna ostatní rádiová zařízení aktivní, a poté provést tovární reset hlavního ovladače, aby mohl najít nejvhodnější kanál.
