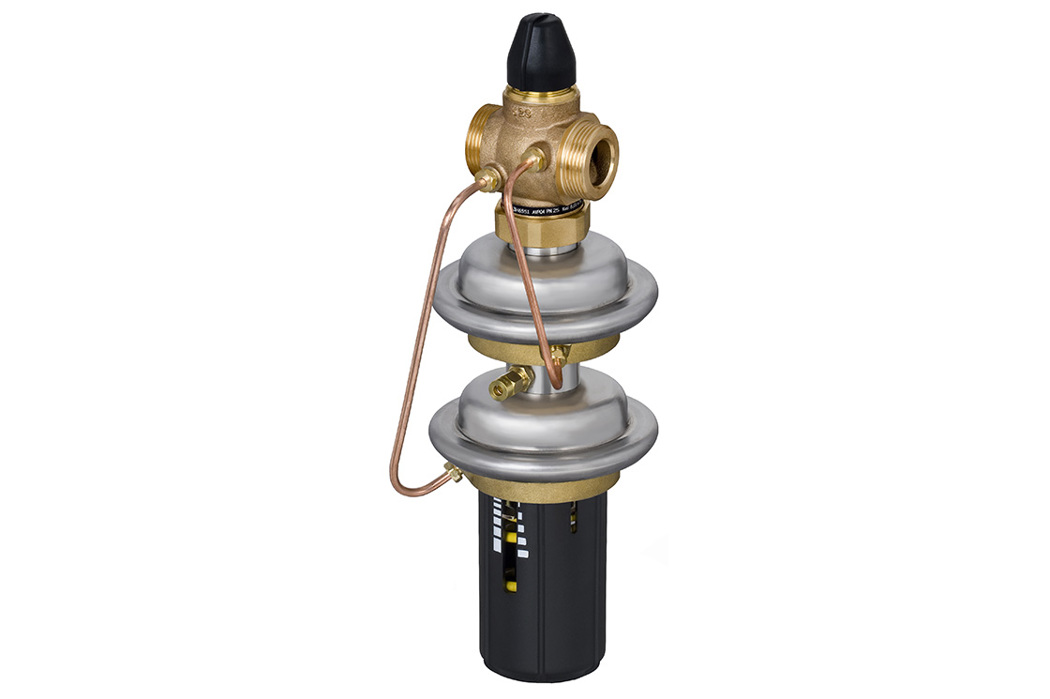

Комбінований регулятор перепаду тиску та витрати (PQ) складається з двох незалежних регуляторів перепаду тиску та обмежувача витрати (ручний балансувальний клапан), вбудованих у корпус клапана.
Цей пристрій виконує дві функції:
1) Регулятор перепаду тиску підтримує фіксоване значення перепаду тиску на обмежувачі витрати (регуляторі витрати). Це забезпечує автоматичне обмеження витрати незалежно від коливань тиску в системі.
2) Регулятор перепаду тиску підтримує постійне значення перепаду тиску на регулювальних клапанах з електроприводом або в усьому контурі.
Це найкраще рішення для теплопостачальних організацій, тому що воно дає змогу виконувати налаштування обох змінних (максимальної витрати та перепаду тиску) незалежно від системи регулювання теплопостачання споживача. Особливо у тому разі, коли власником теплового пункту є споживач, а у комунального підприємства немає впливу на обмеження витрати у системі на боці користувача.
Це дає змогу теплопостачальним організаціям регулювати витрату для кожного споживача, а також перепад тиску в теплопункті. При цьому забезпечується ефективне балансування у мережі.
Ще одним рішенням є встановлення регулятора PB, який складається з регулятора тиску та обмежувача витрати (ручного балансувального клапана). Регулятор PB використовується у системах, де незалежна витрата та перепад тиску не потрібні.
Збалансуйте параметри мережі, знизьте енергоспоживання та підвищить рівень комфорту споживачів за рахунок гідравлічного балансування та регулювання мереж централізованого енергопостачання.
Відтворити відео
Усунення коливань тиску та забезпечення оптимальних умов експлуатації з одночасним підвищенням точності регулювання температури
Призначені для найвибагливіших систем, стійких до корозії, кавітації та забруднень
Під’єднана система захищена від стрибків тиску, коливань, кавітації та шуму
Так. Повністю відкрийте регулювальний клапан і встановіть максимальну витрату, відрегулювавши перепад тиску. Ви також можете розрахувати відповідний перепад тиску, але для цього необхідно знати точну пропускну здатність регулювального клапана.
Ми виробляємо клапани стандартної довжини. Розміри можна подивитися в технічних описах виробів. Крім того, ви можете завантажити 2D- і 3D-моделі з кресленнями CAD за посиланнями в презентаціях обладнання. Перейдіть до нашого каталогу обладнання, у якому наведено посилання на документацію та креслення (посилання наведено нижче).
Ні, замінювати регулювальний блок тиску не потрібно. Достатньо лише замінити пружину налаштовування. Щоб отримати детальні інструкції, зверніться до місцевого торгового представництва або до служби технічної підтримки.
Ознайомтеся з наданими з обладнанням інструкціями або знайдіть їх на сайті, перейшовши за цим посиланням:
https://assets.danfoss.com/documents/DOC000086446982/DOC000086446982.pdf
