Індивідуальні теплові пункти

Індивідуальний тепловий пункт (ІТП) - компонент системи централізованого теплопостачання, призначений для прийому, перетворення, розподілу теплової енергії, а також гідравлічного балансування теплової мережі.

ІТП складається з комплексу автоматичних пристроїв та обладнання, призначеного для приєднання внутрішніх систем теплоспоживання одного споживача (будівлі) до теплової мережі, з забезпеченням кожного виду теплового навантаження необхідними параметрами теплоносія.

Зазначимо, що ключовим елементом для скорочення викидів парникових газів є енергоефективність, яка може сприяти інтеграції більш високої частки відновлюваної енергії. Енергоефективність важлива на всіх етапах - виробництво первинної енергії, транспортування, розподіл і кінцеве споживання енергоресурсів.

Саме індивідуальний тепловий пункт (ІТП) є базовим елементом покращення ефективності як для всієї системи, так і для кожної її складової.

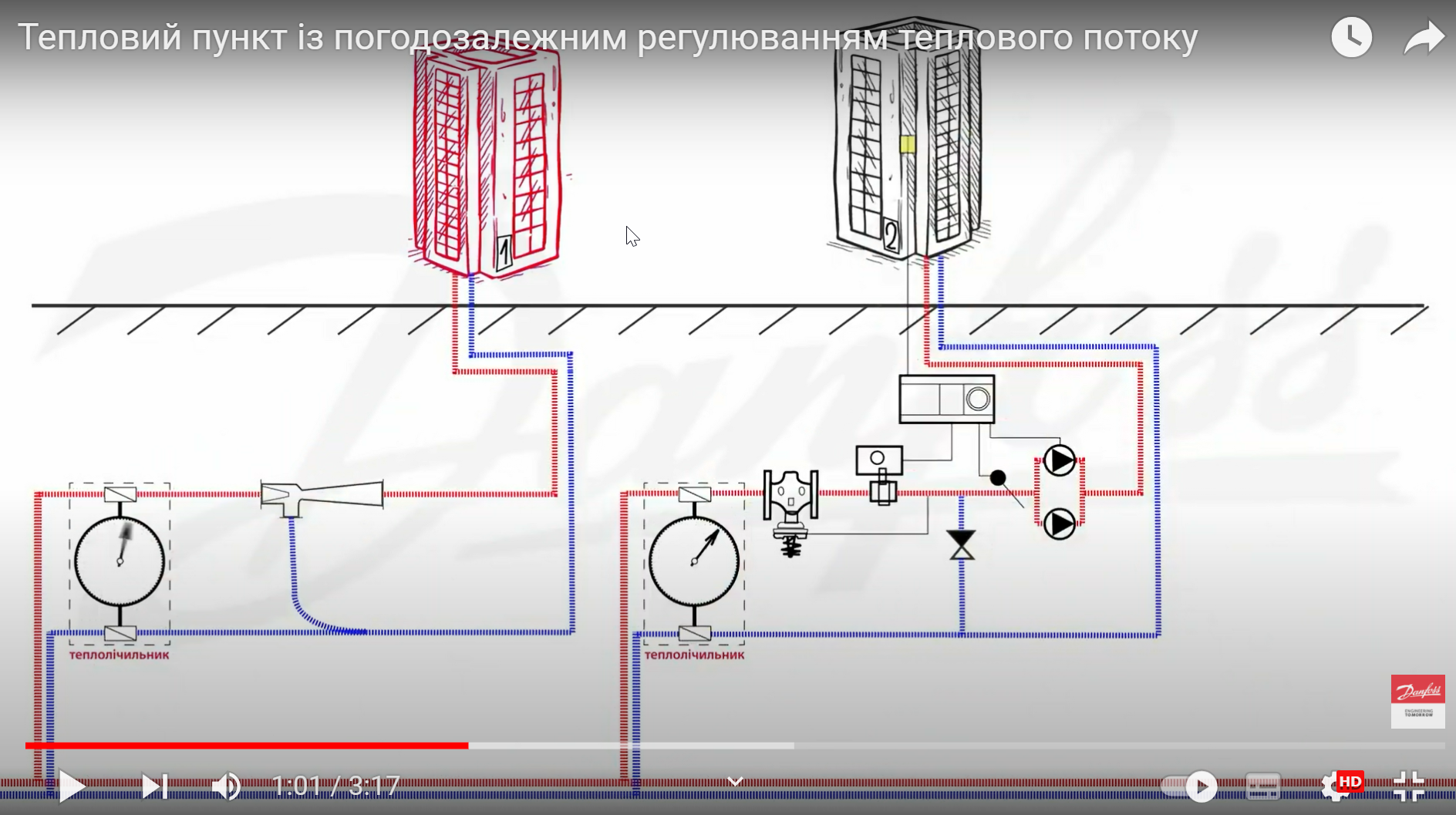

Тепловий пункт із погодозалежним регулюванням теплового потоку

ІТП є «серцем» системи теплоспоживання будівлі, що дозволяє не тільки коректно приєднатися до теплової мережі, але й ефективно управляти системою опалення будівлі.

Дивитися анімацію

Компоненти, якими має бути обладнаний кожний ІТП

Автоматичні регулятори прямої дії Danfoss

Призначені для застосування переважно в системах централізованого тепло- та холодопостачання будівель, в яких в якості теплоносія застосовується підготовлена вода або водні розчини на основі гліколю, концентрацією до 30 % (іноді до 50 %).

На відміну від інших регуляторів прямої дії, регулятор перепаду тиску є обов'язковим і дуже важливим елементом ІТП. Регулятор захищає систему опалення від коливання тиску в тепломережі, підтримує постійний перепад тиску на регулювальному клапані, створюючи найкращі умови регулювання, обмежує разом із клапаном максимальну витрату теплоносія у абонента.

Регулювальні клапани

Є пристроями, які застосовуються в трубопровідних гідравлічних системах, якими є всі системи теплопостачання, для регулювання витрати теплоносія, шляхом зміни власного гідравлічного опору під дією регулювального елементу (як правило, в ІТП застосовується електричний регулювальний елемент).

Електричні редукторні приводи

Призначені для керування роботою сідельних регулювальних клапанів Danfoss, під впливом імпульсного (AMV) або аналогового (AME). Різні види електроприводів призначені для роботи тільки з певними типами регулювальних клапанів.

Електронні регулятори температури серії ECL Comfort

Призначені для керування температурою теплоносія в системах опалення залежно від поточної температури зовнішнього повітря або для підтримання на заданому рівні температури води в системах гарячого водопостачання (ГВП), в системах централізованого охолодження/холодопостачання будівель тощо. Також ці регулятори можуть керувати роботою водогрійних котлів та каскаду котлів до 8 одиниць. Для керування електричними приводами регулювальних клапанів ці регулятори використовують в основному імпульсний сигнал.

Переваги автоматичних регуляторів перепаду тиску в системах зі змінною витратою

Дізнаєтесь, які переваги мають автоматичні регулятори перепаду тиску та що дасть їх встановлення для власників ОСББ та для мешканців будинків.

Дивитися анімацію

Приєдання будівель до ЦТ

Будівлі

Всі, без виключення будівлі, повинні бути обладнані ІТП. Це продиктовано сучасними будівельними стандартами і аргументовано тим, що споживач має різні потреби і це залежить від:

Центрального регулювання
Теплотехнічних характеристик будівлі

- Температура зовнішнього повітря;
- Вітровий вплив;
- Сонячна радіація;
- Внутрішні тепловиділення;
- Статичні характеристики систем опалення
(зміна поверхні нагрівання опалювальних приладів);
- Динамічні характеристики (тепловтрати і тепло надходження).

Встановлення ІТП дозволяє знизити споживання тепла від 15 до 30%

Мережа

Для системи транспортування ІТП грає не менш важливу роль і виконує цілий спектр функцій:

- Гідравлічне балансування мережі (кожен споживачі знаходяться в рівних умовах);
- Зниження температур мережі;
- Оптимізація ті підвищення різниці температур (∆Т);
- Усунення коливань температури і тиску;
- Можливість в подальшому зниження рівнів тиску і підвищення строків експлуатації обладнання та трубопроводів;
- Зниження відносних втрат в мережі.

Встановлення ІТП дозволяє:

Зменшити температуру подачі від 7 до 10 °C з одночасним підвищенням комфорту кінцевого користувача;
Зменшити температуру в зворотному трубопроводі від 5 до 7 °C;
Підтримувати ∆Т на визначеному рівні;
Зменшити відносні теплові втрати в мережі від 3 до 7%.

Джерело

ІТП є важливим елементом системи ЦТ з точки зору впливу на роботу джерела тепла. Цей вплив є особливо відчутним і відображається в:

- Зменшенні використання первинного палива або енергії, що кількісно визначає енергію, яка використовується мережею централізованого теплопостачання;
- Зменшенні споживання енергії на перекачку теплоносія та напору мережних насосів;
- Підвищенні «сезонної» ефективності системи ЦТ. Коефіцієнт, що розраховується як річна потреба в теплі, поділена на річне споживання необхідних видів енергії та ресурсів для вироблення тепла. ;
- Зменшенні викидів CO₂ в разі використання викопного палива;

Встановлення ІТП дозволяє:

Зменшити напір мережних насосів і як наслідок, зменшити енергоспоживання від 15 до 20%;
Зменшити використання первинного палива або енергії до 30%;
Підвищення загальної якості надання послуг та 100% задоволених клієнтів

Розвиток централізованого теплопостачання – ключ до розумної енергосистеми в Україні

Дізнатися більше

Як ми можемо вам допомогти

Підвищення енергоефективності та створення належних умов функціонування інженерних систем будівель, підключених до теплопостачання
Забезпечення гідравлічного балансування мережі та належний розподіл теплоносія між споживачами
Скорочення кількості аварійних ситуація в мережі теплопостачання та розподільчих мережах, в тому числі, на вводі в будівлю
Використання насосів менших розмірів і скорочення енергоспоживання мережними насосами на джерелі та відповідних станціях
Зменшення споживання первинного палива та забезпечення умов для впровадження ефективних джерел теплопостачання
Відносно невеликий термін окупності

Реконструкція систем опалення багатоквартирних будинків

Дізнайтеся, як правильно провести реконструкцію систем опалення будівель з компонентами, які можуть бути інтегровані в типові проєкти наявних будівель, відповідно до вимог чинних Державних будівельних норм і стандартів України.

Завантажити
