Інженерні системи HVAC 4.0 для «розумних» комерційних будівель

Більш ніж половина енергії, що споживається сьогодні в будівлях, йде на опалення, охолодження, вентиляцію та кондиціонування (системи ОВК / HVAC). Тому оптимізація роботи інженерних систем є необхідною умовою підвищення енергоефективності будівель й, відповідно, зниження операційних витрат.

Цифрові рішення дозволяють здійснити перехід до інженерних систем нового покоління — ми називаємо їх HVAC 4.0.

В основі підходу HVAC 4.0 лежить можливість дистанційного моніторингу та керування інженерними системами в режимі реального часу за допомогою SCADA систем BMS будівлі.

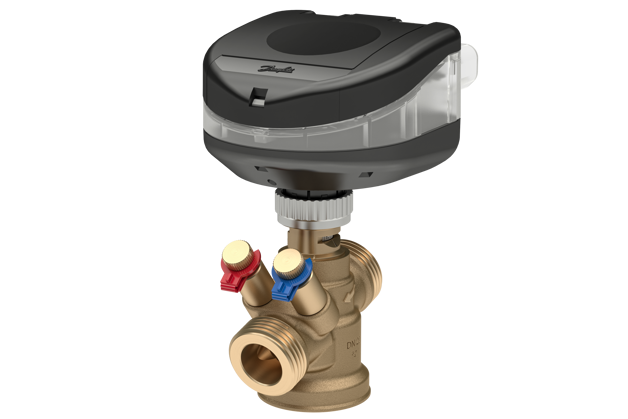

Поєднання клапанів AB-QM® з цифровими електроприводами NovoCon® слугує яскравим прикладом цифровізації систем кондиціонування сучасних будівель. Таке поєднання не тільки забезпечує точне регулювання та балансування гідравлічних систем кондиціонування, а й передає дані про роботу системи до BMS в реальному часі, – це дозволяє впровадити систему Активного енергоменеджменту в будівлі (AEM).

Цифрові приводи NovoCon®, що керуються за допомогою інформаційних мереж ModBus або BacNet, дозволяють реалізувати дистанційне налагодження, налаштування та індивідуальний облік енергоспоживання в окремих приміщеннях (офісах, торгівельних площах, готельних номерах тощо). Інженерні системи HVAC 4.0 безперервно оптимізують енергоспоживання та комфорт в будівлі, використовуючи інтелектуальні продукти та сервіси, засновані на відкритих протоколах обміну даними.

Інфографіка: Як AB-QM 4.0 переосмислює значення регулювальних клапанів, що не залежать від коливань тиску (PICV)

1. Точне регулювання витрати, що не залежить від зміни тиску в системі;
2. Цифровий електропривід, що має протоколи протоколи BacNet MS/TP або ModBus RTU;
3. Пристрій введення/виведення з 3-ма резистивними входами, 1-м аналоговим входом й 1-м аналоговим виходом для зовнішніх пристроїв.
4. Тепло- та холодолічильник, що застосовує сучасні алгоритми для моніторингу та енергоменеджменту.

Працюючи разом з клапаном AB-QM, електропривід може точно визначити кількість теплоносія, що проходить через клапан. В свою чергу, підключення 2-х датчиків температури теплоносія до резистивних входів приводу дозволяє обрахувати спожиту енергію. Отримана інформація в реальному часі передається мережею ModBus або BacNet до системи BMS будівлі.

Крім того, по сигналу з BMS електропривід здатен не лише змінити витрату через клапан, але й керувати зовнішнім пристроєм через аналоговий вихід: для прикладу, змінити швидкість обертів вентилятора або перемикнути споживача з джерела холоду на джерело тепла.

Інфографіка: Вибір приводу для клапанів PICV

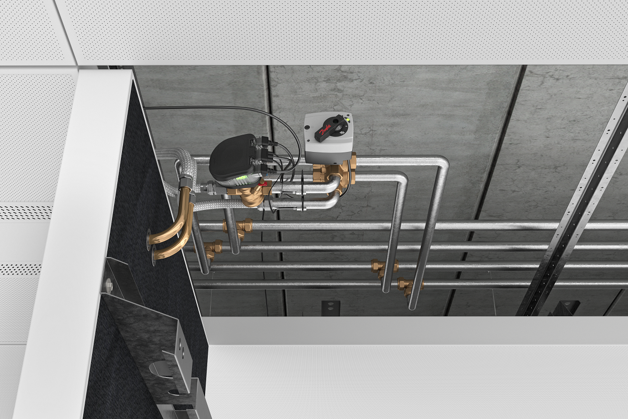

Таким чином можна облаштувати підключення 2-трубного фанкойла до 4-трубної всесезонної системи кондиціонування та забезпечити незалежне перемикання будь-якого споживача між режимами опалення та охолодження в будь-який час, незалежно від режиму роботи в сусідніх приміщеннях.

Це досягається завдяки застосуванню 6-ти ходового перемикального клапана, що керується через додатковий вихід привода NovoCon®. При цьому NovoCon® при перемиканні режимів автоматично змінює налаштування витрати для споживача, компенсуючи різницю потужності в режимі опалення та охолодження.
