Modulele de apartament Danfoss EvoFlat

Conceptul Danfoss „EvoFlat” sunt sisteme cu module individuale de încălzire instalate în fiecare ampartament, alimentate de la o sursă centrală de energie. Aceste unități încorporează în mod normal un schimbător de căldură cu plăci compact, care furnizează apă caldă instantaneu la cerere și o vană de control al presiunii diferențiale pentru a controla debitul de încălzire către caloriferele locatarilor.

Principala diferență între sistemele de încălzire tradiționale și cele descentralizate cu module de apartament este că în sistemele descentralizate procesul de preparare a apei calde menajere este mutat de la sursa centrală de căldură (sisteme tradiționale) la modulele din fiecare apartament. În sistemele tradiționale se folosesc 5 conducte ascendente principale în loc de 3 în sistemele de încălzire descentralizate.

Există două aplicații tipice care depind de tipul de instalație de încălzire din apartament – Încălzirea cu radiatoare și Încălzirea în pardosea.

Sursa de căldură a sistemului descentralizat poate fi o centrală cu combustili fosili, termoficarea, pompele de căldură sau o combinație a acestora. În plus, sistemul poate fi susținut și de energie solară. Este important ca sursa (sursele) de energie să fie capabilă\e să genereze o temperatură minimă de alimentare suficientă cu scopul de a produce temperaturi acceptabile de apă caldă menajeră în schimbătorul de căldură, amplasat în fiecare apartament. În plus, instalația include un rezervor tampon.

Rezervorul tampon evită pornirile și opririle frecvente ale arzătorului într-o instalație de cazan și contribuie astfel la creșterea duratei de viață a cazanului și la reducerea emisiilor nocive ale acestuia. Rezervorul-tampon stochează, de asemenea, un volum adecvat de energie, care permite o alimentare instantanee cu un debit suficient pentru încălzitoarele de apă din fiecare apartament în intervalele de vârf de sarcină. Rezervorul tampon este apoi încărcat la temperatura de alimentare dorită pentru sistemul de distribuție.

În principiu, rezervorul tampon nu este necesar pentru un număr mare de apartamente, deoarece întregul sistem de conducte și cazanele mai mari vor oferi un volum tampon suficient pentru a face față  schimbărilor mari de sarcină în utilizarea apei calde menajere. Limita reală va depinde de volumul din țevi și cazan, așa cum s-a menționat anterior, dar se referă și la sarcina cazanului.

În conceptul EvoFlat de sistem descentralizat, schimbătoarele de căldură sunt utilizate în principal pentru producerea de apă caldă menajeră. Principiul de funcționare al încălzirii instantanee a apei/principiul curgerii poate fi descris după cum urmează:

• Apa de încălzire circulă pe o parte a schimbătorului de căldură cu plăci transferând căldura la apa rece care trece pe cealaltă parte. Apa încălzită este apoi alimentată direct la robinetele locale de apă caldă.
• Pentru a controla capacitatea de apă caldă menajeră a unității, o vană de control cu acțiune automată, special dezvoltată în acest scop, este utilizată pentru a regla debitul pe ambele părți ale schimbătorului de căldură cu plăci.
• Pentru încălzitoarele instantanee de apă pot fi implementate diferite vane de reglare a apei calde menajere cu principii de control, care încorporează fiecare avantaje și dezavantaje

Acestea sunt de obicei grupate în mod corespunzător: controlul  temperaturii, controlul presiunii, controlul temperaturii și presiunii.

Danfoss oferă o gamă cuprinzătoare de produse, care include variante de module de apartament cu TOATE principiile de control.

Avantajele preparării instantanee a apei calde menajere sunt:

• Risc minim de bacterii legionella
• Confort sporit datorită randamentului continuu ridicat
• Necesită foarte puțin spațiu pentru instalare
• Temperaturi scăzute pe retur, care cresc eficiența generală a sistemelor, inclusiv cazane în condensare, energie solară etc.
• Funcționează la temperaturi de alimentare la fel de scăzute ca de ex. 50 - 55 °C

Alternativ, ar putea fi implementat un boiler de apă caldă menajeră, amplasat în fiecare apartament. Această soluție, însă, nu oferă aceleași avantaje ca și sistemul cu module, din punct de vedere al debitului.

În conceptul EvoFlat pentru sistemul descentralizat, circuitul de încălzire al unui modul poate fi configurat în 3 moduri:

• Direct – controlat doar de un regulator de presiune diferențială și opțional de o vană de control zonal cu un termostat de cameră programabil. Acest principiu este aplicabil în principal pentru încălzirea cu radiatoare în sistemele de alimentare cu PN10 maxim.
• Direct cu circuit de amestec – controlat de un regulator de presiune diferențială și un circuit de amestec. Acest principiu este aplicabil în principal pentru încălzirea prin pardoseală și sistemele cu PN10 maxim.
• Indirect - un schimbător de căldură cu plăci este controlat de un robinet termostatic cu 2 căi și opțional de o vană de control zonal, controlată de un termostat de cameră programabil. Acest principiu este aplicabil în principal pentru încălzirea prin pardoseală și sistemele cu PN16 maxim.

O estimare a necesarului de apă caldă menajeră face parte din evaluarea totală, motiv pentru care termenul factor de coincidență este relevant în acest context. Pe scurt, doar o parte din toate robintele este utilizată în realitate, pe baza unui interval de încredere de 99,9 % într-o distribuție de probabilitate statistică.

Debitul total este format din debitul buclei de încălzire și debitul de alimentare primar pentru încălzitoarele de apă, redus cu factorul de coincidență relevant și cu o rată a debitului pentru compensarea altor pierderi de căldură.

Dimensiunea conductelor este determinată de debitele maxime în fiecare secțiune parțială. Criteriile sunt în mod normal o anumită viteză și o anumită pierdere de presiune pe metru de rulare.

Pentru conductele vizibile, de obicei, s-a recomandat v≤1m/s și <100 Pa/m, dar pentru alte secțiuni și conducte acoperite în șape pot fi utilizate alte criterii pentru dimensionare.

Da, Danfoss oferă un software pentru dimensionarea stațiilor plate. Se numește „instrument de dimensionare EvoFlat”. Contactați biroul local de vânzări Danfoss pentru mai multe informații.

Această dimensionare trebuie privită contextual, deoarece rezervorul tampon și dimensiunea cazanului/HEX pot fi adaptate unul în funcție de celălalt pentru a acoperi necesarul de energie pentru apă caldă menajeră și încălzire. O calitate majoră a rezervorului tampon este aceea de a acoperi sarcinile de vârf de apă caldă menajeră și de a reduce numărul de porniri și opriri a cazanului și, prin urmare, de a asigura o funcționare mai economică.

În cele din urmă, un rezervor tampon este alegerea automată, dacă încălzirea solară susține celelalte surse de căldură. În astfel de situații dimensiunea zonei colectorului solar va fi adesea dimensionată și se recomandă efectuarea unor calcule separate.

Pot fi enumerate următoarele avantaje în comparație cu proiectele tradiționale de instalații:

• Conceptul de modul de apartament poate fi implementat atât în clădiri noi, cât și prin renovari.
• Sistemul este independent de alimentarea cu energie – gaz, comsbustibil lichid, termoficare, pompă de căldură, biomasă sau solar.
• Facturarea individuală a energiei, corect pentru fiecare apartament.
• Sistemul permite monitorizarea de la distanță a consumului de energie al fiecărui apartament cu contorul de energie corespunzător.
• În clădire sunt necesare doar trei conducte ascendente – apă rece, încălzire de alimentare și retur.
• Cerințe minime de spațiu pentru montarea unității în apartament - posibilitatea de integrare în construcția peretelui.
• Este posibilă reglarea individuală a temperaturii camerei și producția independentă de apă menajeră.
• Producerea de apă menajeră fără bacterii, cu principiul curgerii – risc minim al bacteriei legionella.
• Confort suplimentar pentru apă caldă menajeră în comparație cu încălzitoarele tradiționale pe gaz (35 – 80 kW față de 22 kW).
• Eficiență energetică crescută prin funcționarea îmbunătățită a cazanului sau a instalației de termoficare și prin eventuale temperaturi de funcționare scăzute.
• Pierderi reduse de căldură în rețeaua de distribuție față de soluția clasică deoarece nu este necesară linia de circulație a apei calde și a apei menajere.
• Un minim de intretinere in fiecare apartament datorita tehnicii simple.
• Sistem relativ sigur, deoarece scurtcircuitele electrice și scurgerile de gaz nu sunt posibile.
• Potrivit pentru funcționarea cu cazane în condensare și energie solară datorită temperaturilor scăzute pe retur ale sistemului.

Daca vana de reglare ACM oprețte mecanic alimentarea cu energie termică pentru calorifere/încălzire în pardosea, se poate presupune existența unei prioritati ACM 100%. În cazul în care sunt utilizate vane de reglare pentru ACM fără funcție de comutare mecanică, trebuie calculat dacă poate fi asumată prioritatea ACM (prioritate hidraulică).

când ΔpACM< ΔpÎncălzire  Prioritatea pentru ACM în unitate poate fi asumată.

când ΔpACM ≥ ΔpÎncălzire prioritatea ACM nu poate fi asumată.

Bypass-ul de vară este aplicabil cu regulatoarele NC ACM – PM2+P, PTC2+P și TPC+M. Atunci când unitățile sunt montate la mai mult de 2-3 metri distanță de coloanele principale, se recomandă un bypass termostatic (FJVR).

În timpul verii, bypass-ul menține conductele de alimentare calde și permite alimentarea cu apă caldă fără întârziere - asigurând cea mai bună eficiență și economie posibilă în timpul verii, când sistemul de încălzire este în funcționare redusă. Bypass-ul poate fi montat înainte sau după un contor de căldură.

Când unitatea este montată departe de robinetele de apă caldă, se recomandă o recirculare a apei calde menajere pentru a spori confortul clientului prin scurtarea perioadei de așteptare în timpul preluării apei calde. Seturile de recirculare a apei calde menajere sunt disponibile ca accesorii pentru modulele de apartament.

Pentru a garanta confortul clientului conform parametrilor de proiectare, se recomandă montarea unui limitator de debit pe conducta de evacuare a apei calde menajere.

Există 2 moduri de a instala modulele de apartament Danfoss:

• Unitatea este montată direct pe perete (concept de montare pe perete).
• Unitatea este montată în perete, folosind cutii de nișă (concept de montare în perete).

Modulele pot fi montate în șape, dar unul dintre conceptele menționate mai sus este întotdeauna utilizat. Vă rugăm să întrebați biroul local de vânzări Danfoss pentru mai multe informații.

Nu, nu este întotdeauna posibil. Urmați întocmai instrucțiunile de montare - sau adresați-vă biroului local de vânzări Danfoss pentru asistență.

Da, este posibil. Adresați-vă biroului local de vânzări Danfoss pentru mai multe informații și asistență.

Denumirea produsului din seria EvoFlat este după cum urmează:

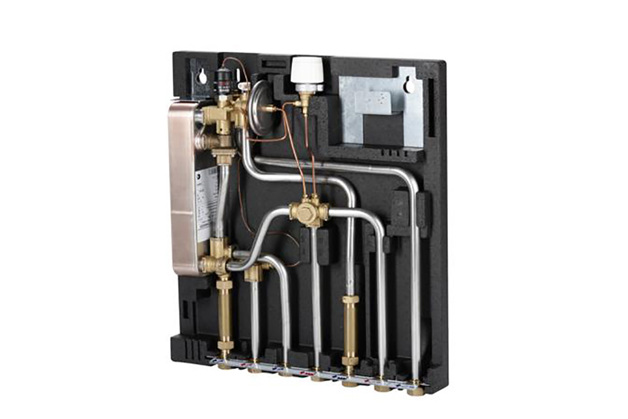

• EvoFlat FSS 1/2/3 – un modul compact și ușor de operat pentru încălzirea directă prin radiator și apă caldă menajeră instantanee, cu un regulator inovator TPC – M cu acțiune automată pentru controlul încălzirii și al temperaturii ACM. Cifra din spatele numelui arată tipul de HEX: •tip 1 pentru XB06H-1 26 (până la 35kW) •tip 2 pentru XB06H-1 40 (până la 35kW) •tip 3 pentru XB06H+ 60 (până la 55kW)

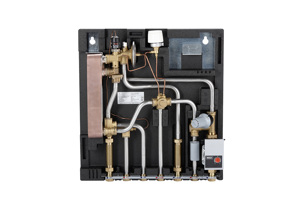

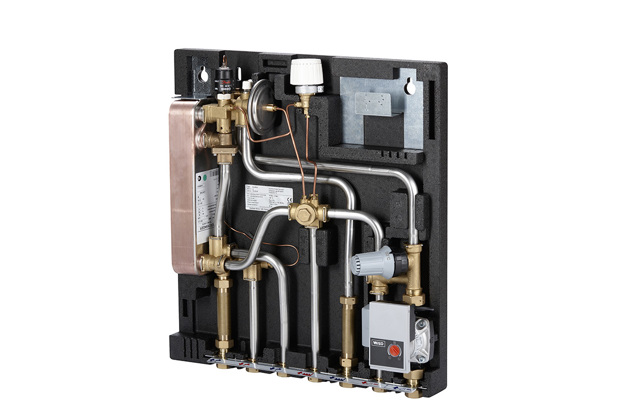

• EvoFlat MSS 1/2/3 – un modul compact și ușor de operat pentru încălzire directă cu buclă de amestec și apă caldă menajeră instantanee cu un regulator inovator TPC – M cu acțiune automată pentru controlul încălzirii și al temperaturii ACM. Cifra din spatele numelui arată tipul de HEX:
  •tip 1 pentru XB06H-1 26 (până la 35kW) •tip 2 pentru XB06H-1 40 (până la 35kW) •tip 3 pentru XB06H+ 60 (până la 55kW)

Ambele tipuri de produse acoperă până la 15 kW pentru încălzire.

Părțile principale sunt:

• Regulator de debit
• Regulator de presiune diferențială (HE + ACM)
• Vană de control zonal
• Robinet de control cu termostat și senzor de temperatură
• Gură de ventilație

Sunt disponibile următoarele accesorii pentru unitățile EvoFlat:

• Termostat de cameră
• Robinete de siguranță
• Robinete cu bilă (60 mm)
• Robinete  cu bilă cu racord pentru manometru ¾”(120mm)
• Șina de montare pentru varianta de montare pe perete
• Cutie de nișă pentru varianta încorporată incl. șină de montare
• Capac frontal izolat

Principalele beneficii ale modulelor de apartament EvoFlat sunt:

• Pierderi reduse de căldură datorită capacului de izolație, plăcii din spate izolate și suprafețelor mai puțin radiante din interiorul stației.
• Nu este nevoie de re-strângerea robinetelor după transport sau alte vibrații datorită noilor conexiuni Click-fit.
• Fără risc de scurgere și fiabil în timpul șocurilor de presiune datorită conexiunilor Click-fit.
• Eficiență energetică mai mare, temperatură de retur mai scăzută și pierderi mai mici de căldură și presiune datorită utilizării schimbătorului de căldură MicroPlate.
• Pregătit pentru temperatură scăzută de alimentare.
• Controler multifuncțional inovator, cu economie de energie TPC(-M) în combinație cu schimbătorul de căldură de înaltă performanță pentru încălzirea la cerere a apei menajere, eliminând astfel pierderile fără sarcină.
• Tevi si schimbator de caldura din otel inoxidabil AISI 316
• Spațiu minim necesar pentru instalare.
• Varianta incorporabilă sau montată pe perete.
• Risc minim de formare de calcar și bacterii.

Acceleratorul patentat al senzorului accelerează închiderea robinetului Danfoss AVTB și protejează schimbătorul de căldură împotriva supraîncălzirii și a formării de calcar. Schimbătorul de căldură răcește apa din termoficare foarte eficient, creând astfel o economie de funcționare foarte bună.

Acceleratorul senzorului și robinetul AVTB funcționează, de asemenea, ca o derivație, menținând caldă linia de alimentare a casei. Acest lucru scurtează perioadele de așteptare în timpul verii când sistemul de încălzire este în funcționare redusă.

Acceleratorul senzorului ajută la asigurarea unei temperaturi stabile a apei calde, indiferent de sarcinile variabile, temperaturile de tur și presiunea diferențială, fără a fi necesară reajustarea robinetului.
