Bazele echilibrării hidraulice și tipuri de echilibrare hidraulică

Peste 80% din toate sistemele de încălzire existente indică un potențial imens de optimizare. Echilibrarea hidraulică asigură distribuția optimă a debitului într-un sistem de încălzire, ceea ce înseamnă că este disponibilă cantitatea potrivită de apă în locul potrivit, la momentul potrivit.

Distribuția optimă a debitului nu se referă numai la găsirea unor componente adecvate, ci necesită și o bună înțelegere a unui sistem de încălzire. Sistemul dvs. trebuie analizat, calculat, ajustat și optimizat.

Prezentare video

Ce este echilibrarea hidraulică?

Echilibrarea hidraulică asigură distribuirea unei cantități corecte de apă în sistemul de încălzire. Principalul său obiectiv este, prin urmare, utilizarea optimă a apei calde.

Pentru a permite controlul individual al temperaturii camerei pentru fiecare radiator, trebuie utilizate robineți de radiator configurați în prealabil să regleze individual debitele de masă ale sistemului de încălzire. Configurarea prealabilă asigură că în fiecare radiator sau circuit de încălzire este furnizată numai cantitatea de apă caldă necesară pentru a atinge temperatura dorită a camerei.

Tot ce trebuie să știți despre echilibrul hidraulic

Când se utilizează echilibrarea statică, dinamică sau automată?

În primul rând trebuie hotărât care variantă de echilibrare – statică sau dinamică – are sens pentru sistemul respectiv, deoarece sistemul automat completează ambele concepte, dar acționează și ca alternativă.

Pentru locuințe mici sau unifamiliale, pentru încălzirea prin pardoseală în clădirile existente, pre-echilibrarea statică combinată cu controlul automat al debitului în funcție de temperatura camerei oferă cele mai bune rezultate datorită inerției sistemului. Componentele necesare pentru acest lucru sunt ușor de adaptat.

Pe de altă parte, pentru sistemele de radiatoare din clădirile individuale sau multifamiliale, combinația dintre echilibrarea dinamică și automatizare oferă cel mai mare potențial de optimizare, fie în clădirile noi, fie în clădirile existente. Această soluție reflectă în mod optim schimbarea comportamentului utilizatorilor, în special.

În sistemele de mari dimensiuni cu mai mult de 20 de radiatoare sau circuite de încălzire, robineții independenți de presiune trebuie utilizați întotdeauna pe radiatoare sau pe coloane, în caz contrar funcția fiabilă a controlului automat bazat pe temperatură nu poate fi garantată.

Citiți mai multe despre tipurile de echilibrare hidriaulică

Tipuri de echilibrare hidraulică Echilibrare hidraulică statică

Cu echilibrare hidraulică statică, debitele de masă sunt reglate manual, prin intermediul robineților dependenți de presiune. În acest caz, debitele de masă sunt calculate și stabilite exclusiv pentru cazurile cu sarcină maximă – distribuția optimă a apei de încălzire este, prin urmare, vizată numai pentru utilizarea maximă a sistemului de încălzire.

Tipuri de echilibrare hidraulică Echilibrare hidraulică dinamică

Echilibrarea hidraulică dinamică menține debitele de apă și presiunea diferențială a sistemului de încălzire constante în întreaga clădire în toate condițiile de încărcare și oferă un potențial ridicat de economisire a energiei, în special în clădirile mari.

Tipuri de echilibrare hidraulică Echilibrare automată

Echilibrarea automată poate fi utilizată în plus sau ca alternativă la echilibrarea statică sau dinamică. Soluțiile de auto-echilibrare folosesc controlul inteligent al sistemului digital pentru a implementa în mod ideal echilibrarea hidraulică completă, fără calcule preliminare complexe.

Descărcați ghidurile tehnice și articolele tehnice Danfoss

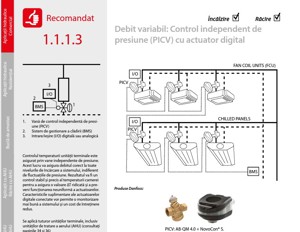

Ghidul soțuiilor de echilibrare pentru clădiri rezidențiale și comerciale

Acest ghid vă va ajuta in proiectarea sistemelor echilibratr pentru aplicații hidraulice eficiente energetic în clădiri rezidențiale și comerciale

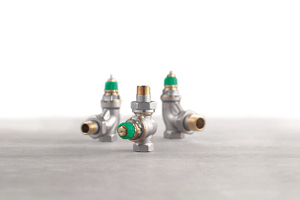

Articol tehnic: Echilibrarea hidraulică a sistemelor cu două conducte

Obţinerea unui echilibru hidraulic superior în sistemele de încălzire cu ajutorul robinetului Danfoss Dynamic Valve™ tip RA-DV şi al pompei cu viteză controlată Grundfos MAGNA3.

Ghide: 21 de aplicații pentru sisteme de încălzire în proiecte rezidențiale

Ghid: 21 de aplicații pentru sisteme de încălzire rezidențiale

Acset ghid vă ajută în alegerea soluției potrivite pentru proiectarea instalațiilor de încălzire și de apă caldă menajeră pentru clădiri rezidențiale.
