I nostri scambiatori di calore a piastre saldobrasate (XB/SL) offrono una soluzione compatta e flessibile ideata per prestazioni ultra-efficienti per le vostre applicazioni ad alta pressione o a temperature estreme.

Che cosa significa per voi?

I bassi costi di esercizio e le prestazioni molto elevate rendono gli scambiatori di calore a piastre saldobrasate senza guarnizioni una scelta ottimale, anche se il vostro impianto presenta grandi sbalzi di temperatura, o pressioni variabili o costanti.

Abbiamo consolidato le soluzioni saldobrasate Danfoss e SONDEX® in un unico portafoglio di scambiatori di calore a piastre combinati. Con la nostra nuova gamma di prodotti, seconda a nessuno, siamo in grado di offrirvi una copertura completa con scambiatori di calore di qualità ottimizzati per ogni singola applicazione.

Personalizziamo i nostri scambiatori di calore saldobrasati in base alle specifiche del cliente. Offriamo una scelta di materiali di brasatura in rame, rame+ o acciaio inossidabile. I nostri modelli Fishbone e Micro Plate™ sono disponibili con differenti tipologie di ondulazioni adatte a qualsiasi compito. Il design adattabile dei nostri scambiatori di calore saldobrasati rende possibile una varietà di opzioni di connessione (numero di connessioni, dimensioni, tipologie e posizioni). La quantità ottimale di piastre in un gruppo piastre viene determinata in base alle specifiche dell'applicazione.

Massima protezione dalle perdite

La nostra tecnologia Sonder Safe è progettata per rendere visibile ogni perdita, per quanto improbabile, all'esterno dello scambiatore di calore. Questa misura di sicurezza, disponibile in versione per applicazioni industriali o sanitarie, garantisce la rapida identificazione e sostituzione dell'unità in avaria.

Poiché tutte le perdite avvengono esternamente invece che all'interno, i fluidi sono sempre separati. Ciò rende gli scambiatori di calore a piastre saldobrasate a doppia parete la soluzione ideale quando si usano fluidi che non devono in alcun caso mescolarsi.

Tecnologia a spina di pesce

Progettato per massimizzare la turbolenza, anche a basse portate, questo modello consente di ottenere un trasferimento di calore senza pari. Il modello ha dimostrato la sua efficacia attraverso test rigorosi e rappresenta la scelta predefinita per gli scambiatori di calore a piastre.

I bassi costi di esercizio, il volume di ritenzione ridotto e le elevate prestazioni rendono le nostre soluzioni di scambiatori di calore saldobrasati la scelta ideale per molte applicazioni. Riducete i vostri costi e aumentate i vostri profitti con l'aiuto del nostro portafoglio di prodotti saldobrasati.

Gli scambiatori di calore permanentemente sigillati offrono una soluzione duratura e una vita utile prolungata. Godetevi la tranquillità con il design a doppia parete che offre la massima protezione dalle perdite.

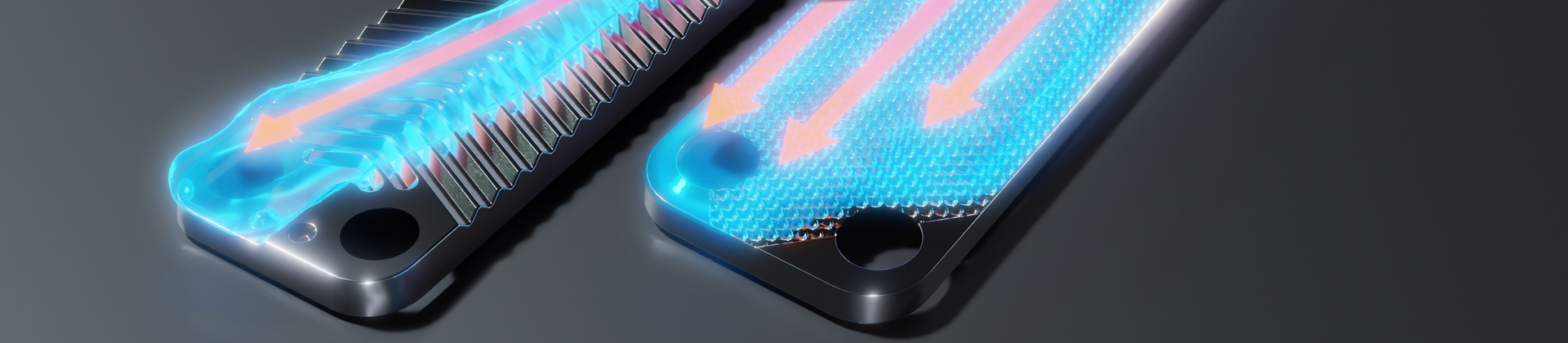

Con la comprovata tecnologia a spina di pesce ottimizzata dal punto di vista energetico, o la rivoluzionaria tecnologia Micro Plate™, la gamma di prodotti combinati Danfoss e SONDEX® offre il massimo delle soluzioni di trasferimento di calore saldobrasate.

  • Settore HVAC
  • Industria casearia/alimentare/delle bevande
  • Settore della refrigerazione
  • Applicazioni per evaporatori e condensatori
  • Riscaldamento solare
  • Centraline dell'olio
  • Recupero termico
  • Raffreddamento motore
  • Evaporazione e condensazione
  • Desurriscaldamento
  • Sistemi di assorbimento
  • Impianti di produzione di acqua calda sanitaria
  • Processo di raffreddamento
  • Raffreddamento olio idraulico
  • Raffreddamento laser
  • Raffreddamento e riscaldamento ad acqua
  • Attacchi BSP/NPT filettati da ¾" alla flangia DN150
  • Materiali di brasatura: rame, rame+ o acciaio inossidabile
  • Materiali della piastra: AISI 316. Altri materiali sono disponibili su richiesta
  • Spessore della piastra da 0,202 a 1 m (0,66 - 3,3 ft)
  • Portata: fino a 150 m3/h (661 gpm)
  • Pressione di esercizio fino a 40 bar (580 psi)
  • Temperatura di esercizio da -196 a 225 °C (da -321 a 437 °F)

Documenti

Tipo Nome Lingua Valido per Aggiornato Scarica Tipo di file
Guida all’installazione Adapter XB Arabo; Bulgaro; Ceco; Danese; Tedesco; Greco moderno; Inglese; Spagnolo, castigliano; Estone; Farsi; Finlandese; Francese; Irlandese; Ebraico (moderno); Hindi; Croato; Ungherese; Indonesiano; Islandese; Italiano; Giapponese; Kazaco; Coreano; Lituano; Lettone; Macedone; Norvegese Bokmål; Olandese, Fiammingo; Polacco; Portoghese; Rumeno, moldavo, moldavo; Russo; Slovacco; Sloveno; Serbo (RS); Svedese; Tamil; Tailandese; Turco; Ucraino; Vietnamita; Cinese (CN) Multiplo 04 nov, 2012 194,5 KB .pdf
Certificato Certificate of Product Ratings Inglese Regno Unito 08 ott, 2019 237,4 KB .pdf
Guida all’applicazione Componenti di regolazione Danfoss per il teleriscaldamento Italiano Italia 15 set, 2014 3,2 MB .pdf
Guida all’installazione Counter flange set XB66 Arabo; Bulgaro; Ceco; Danese; Tedesco; Greco moderno; Inglese; Spagnolo, castigliano; Estone; Farsi; Finlandese; Francese; Irlandese; Ebraico (moderno); Hindi; Croato; Ungherese; Indonesiano; Islandese; Italiano; Giapponese; Kazaco; Coreano; Lituano; Lettone; Macedone; Norvegese Bokmål; Olandese, Fiammingo; Polacco; Portoghese; Rumeno, moldavo, moldavo; Russo; Slovacco; Sloveno; Serbo (RS); Svedese; Tamil; Tailandese; Turco; Ucraino; Vietnamita; Cinese (CN) Multiplo 29 lug, 2013 525,3 KB .pdf
Dichiarazione EU declaration - Brazed Plate Heat Exchanger SL_Cat.II_III_IV Inglese Multiplo 08 ott, 2019 746,3 KB .pdf
Dichiarazione EU declaration - Brazed Plate Heat Exchanger type B, C, H, D for refrigeration systems Inglese Multiplo 08 ott, 2019 749,7 KB .pdf
Dichiarazione EU declaration - Brazed Plate Heat Exchanger type XB Inglese Multiplo 08 ott, 2019 751,4 KB .pdf
Dichiarazione Guideline of Water Quality for copper brazed Plate Heat Exchangers Inglese Multiplo 25 set, 2019 99,0 KB .pdf
Scheda tecnica Heat exchanger XB 61 Inglese Multiplo 07 nov, 2016 319,0 KB .pdf
Scheda tecnica Heat Exchanger XB06 Inglese Multiplo 20 giu, 2017 1,1 MB .pdf
Scheda tecnica Heat exchanger XB59 Inglese Multiplo 07 nov, 2016 208,8 KB .pdf
Guida all’applicazione Impianti a prova di futuro tutta la nostra esperienza a vostra disposizione Italiano Italia 27 mag, 2015 9,6 MB .pdf
Brochure M65 leaflet for Sondex and Danfoss brazed heat exchangers Inglese Multiplo 27 feb, 2018 2,0 MB .pdf
Guida all’applicazione Making applications future proof, all our knowledge – is now yours Inglese Multiplo 15 set, 2014 63,2 MB .pdf
Dichiarazione Manufacturer's declaration - Brazed heat exchanger type XB Inglese Multiplo 08 ott, 2019 1,0 MB .pdf
Scheda tecnica Micro Plate Heat Exchanger (MPHE) XB37 Inglese Multiplo 13 ago, 2018 820,1 KB .pdf
Scheda tecnica Micro plate heat exchanger (MPHE): XB12 Inglese Multiplo 04 nov, 2015 808,8 KB .pdf
Scheda tecnica Micro plate heat exchanger XB66 Inglese Multiplo 26 nov, 2018 433,2 KB .pdf
Dichiarazione RoHS/WEEE declaration of conformity Inglese Multiplo 08 ott, 2019 954,9 KB .pdf
Scheda tecnica Scambiatore di calore a micro-piastre (MPHE): XB59 Italiano Multiplo 11 dic, 2016 231,4 KB .pdf
Scheda tecnica Scambiatore di calore brasato XB Italiano Multiplo 31 ago, 2016 1,4 MB .pdf
Scheda tecnica Scambiatore di calore Micro Plate (MPHE): XB06 Italiano Multiplo 20 set, 2018 1,1 MB .pdf
Scheda tecnica Scambiatore di calore Micro Plate (MPHE): XB37 Italiano Multiplo 23 set, 2018 779,3 KB .pdf
Scheda tecnica Scambiatori di calore a micro-piastra (MPHE):XB61 Italiano Multiplo 05 feb, 2017 341,8 KB .pdf
Brochure Scambiatori di calore saldobrasati ultraefficienti per il teleriscaldamento Italiano Italia 27 mag, 2015 2,6 MB .pdf
Brochure Ultra-efficient brazed heat exchangers for your district energy applications Inglese Regno Unito 24 ago, 2016 2,6 MB .pdf
Brochure Ultra-efficient brazed heat exchangers for your district energy applications Inglese Multiplo 05 gen, 2020 6,9 MB .pdf
Guida all’installazione XB 06 Polyurethane insulation Arabo; Bulgaro; Ceco; Danese; Tedesco; Greco moderno; Inglese; Spagnolo, castigliano; Estone; Farsi; Finlandese; Francese; Irlandese; Ebraico (moderno); Hindi; Croato; Ungherese; Indonesiano; Islandese; Italiano; Giapponese; Kazaco; Coreano; Lituano; Lettone; Macedone; Norvegese Bokmål; Olandese, Fiammingo; Polacco; Portoghese; Rumeno, moldavo, moldavo; Russo; Slovacco; Sloveno; Serbo (RS); Svedese; Tamil; Tailandese; Turco; Ucraino; Vietnamita; Cinese (CN) Multiplo 29 mar, 2007 113,5 KB .pdf
Guida all’installazione XB 37 Polyurethane insulation Arabo; Bulgaro; Ceco; Danese; Tedesco; Greco moderno; Inglese; Spagnolo, castigliano; Estone; Farsi; Finlandese; Francese; Irlandese; Ebraico (moderno); Hindi; Croato; Ungherese; Indonesiano; Islandese; Italiano; Giapponese; Kazaco; Coreano; Lituano; Lettone; Macedone; Norvegese Bokmål; Olandese, Fiammingo; Polacco; Portoghese; Rumeno, moldavo, moldavo; Russo; Slovacco; Sloveno; Serbo (RS); Svedese; Tamil; Tailandese; Turco; Ucraino; Vietnamita; Cinese (CN) Multiplo 19 ago, 2009 294,1 KB .pdf
Scheda tecnica XB Brazed heat exchanger Inglese Multiplo 31 ago, 2016 1,4 MB .pdf
Manuale di servizio XB Brazed plate heat exchangers Ceco; Danese; Tedesco; Inglese; Estone; Finlandese; Francese; Italiano; Lituano; Lettone; Polacco; Rumeno, moldavo, moldavo; Russo; Sloveno; Serbo (RS); Cinese (CN) Multiplo 06 ott, 2019 4,9 MB .pdf
Guida all’installazione XB Mounting bracket Arabo; Bulgaro; Ceco; Danese; Tedesco; Greco moderno; Inglese; Spagnolo, castigliano; Estone; Farsi; Finlandese; Francese; Irlandese; Ebraico (moderno); Hindi; Croato; Ungherese; Indonesiano; Islandese; Italiano; Giapponese; Kazaco; Coreano; Lituano; Lettone; Macedone; Norvegese Bokmål; Olandese, Fiammingo; Polacco; Portoghese; Rumeno, moldavo, moldavo; Russo; Slovacco; Sloveno; Serbo (RS); Svedese; Tamil; Tailandese; Turco; Ucraino; Vietnamita; Cinese (CN) Multiplo 22 ott, 2015 523,6 KB .pdf
Guida all’installazione XB Polyurethane Insulation Arabo; Bulgaro; Ceco; Danese; Tedesco; Greco moderno; Inglese; Spagnolo, castigliano; Estone; Farsi; Finlandese; Francese; Irlandese; Ebraico (moderno); Hindi; Croato; Ungherese; Indonesiano; Islandese; Italiano; Giapponese; Kazaco; Coreano; Lituano; Lettone; Macedone; Norvegese Bokmål; Olandese, Fiammingo; Polacco; Portoghese; Rumeno, moldavo, moldavo; Russo; Slovacco; Sloveno; Serbo (RS); Svedese; Tamil; Tailandese; Turco; Ucraino; Vietnamita; Cinese (CN) Multiplo 20 ago, 2008 208,5 KB .pdf
Scheda tecnica XB05M heat exchanger Inglese Multiplo 03 ott, 2019 474,6 KB .pdf
Scheda tecnica XB06 & IHPT Inglese Multiplo 08 mar, 2017 1,3 MB .pdf
Certificato XB06 WRAS Approved Product Certificate Inglese Regno Unito 25 set, 2019 749,8 KB .pdf
Scheda tecnica XB52 Inglese Multiplo 07 nov, 2016 496,2 KB .pdf

Prodotti correlati

  • Piastre SONDEX® Fishbone- Danfoss
    Piastre SONDEX® Fishbone

    La tecnologia SONDEX® con piastra a spina di pesce viene utilizzata per la maggior parte dei nostri scambiatori di calore a piastre. Il modello è stato progettato per ottenere elevate prestazioni termiche tramite l'uso delle perdite di carico consentite nel modo più efficiente. È disponibile con diverse profondità di pressatura, passo e angoli, e ogni piastra ha un modello ottimizzato per un determinato compito.

  • Condensatori SONDEX® - Danfoss
    Condensatori SONDEX®

    I nostri condensatori SONDEX® rappresentano la scelta perfetta per applicazioni speciali che i normali scambiatori di calore a piastre non sono in grado di gestire. Progettato per accogliere flussi di vapore ad alto volume, questo prodotto è dotato di un ampio ingresso per il flusso di vapore. In combinazione con un breve tempo di permanenza, si creano le condizioni di condensazione ottimali, anche per le applicazioni con vapore a bassa pressione.

  • Evaporatori SONDEX® - Danfoss
    Evaporatori SONDEX®

    Gli evaporatori SONDEX® sono progettati per gestire funzioni avanzate di evaporazione. L'utilizzo di cassette a piastre semisaldate garantisce che i fluidi non si mescolino mai. Le cassette a piastre sono progettate per garantire il livello ottimale di turbolenza su entrambi i lati, garantendo al contempo una distribuzione uniforme dei fluidi per prestazioni e qualità del prodotto superiori.

  • Micro Plate™

    La rivoluzionaria tecnologia Danfoss Micro Plate™ è utilizzata nei nostri scambiatori di calore saldobrasati a piastre e a guarnizione ed è un'opzione economica e ad alte prestazioni per applicazioni di teleriscaldamento.

  • Scambiatori di calore a piastre SONDEX® Sanitary- Danfoss
    Scambiatori di calore a piastre SONDEX® Sanitary

    Gli scambiatori di calore a piastre per uso sanitario SONDEX® Sanitary sono realizzati per applicazioni con requisiti igienici rigorosi e utilizzano materiali conformi alle norme FDA. Teniamo molto al vostro prodotto finale e adottiamo le misure necessarie a garantire la massima qualità di produzione. Ciascuna soluzione è progettata in base alle vostre esigenze per offrirvi le condizioni perfette per il vostro prodotto.

Domande frequenti

Quale tipo di scambiatore di calore è adatto a me?

La scelta dello scambiatore di calore dipende da molti fattori. I nostri tecnici di vendita qualificati progettano lo scambiatore di calore con le dimensioni appropriate e le specifiche corrette in base ai vostri consigli e alle vostre esigenze, per assicurare che riceviate una soluzione di qualità che funzioni in modo ottimale.

Quali certificati sono disponibili per gli scambiatori di calore?

Per un elenco completo dei nostri certificati, fare riferimento alla pagina (Nome del certificato). (Link alla pagina del certificato)

Dove posso trovare un listino prezzi?

Poiché ogni scambiatore di calore è progettato individualmente, il prezzo varia a seconda delle specifiche. Contattare il responsabile o l'ufficio vendite locale SONDEX® per ulteriori informazioni.

Come posso ottenere un preventivo?

Vi preghiamo di compilare il nostro modulo di richiesta (Link al modulo di richiesta), oppure di contattare l'ufficio vendite SONDEX® locale (Link alla pagina). Per ricevere un preventivo corretto sono necessari i seguenti dati:

  • Applicazione
  • Tipo di fluido
  • Caduta di pressione
  • Portata
  • Pressione di funzionamento
  • Proprietà termodinamiche
  • Temperatura
  • Temperatura d'esercizio
