Scambiatori di calore a piastre saldobrasate

  • Panoramica
  • Documentazione
  • Domande frequenti

Un portafoglio prodotti innovativo per tutte le applicazioni di riscaldamento e raffreddamento

I nostri scambiatori di calore a piastre saldobrasate (BPHE) offrono una soluzione compatta e flessibile progettata per prestazioni ultra-efficienti per le vostre applicazioni ad alta pressione o a temperature estreme.

Che cosa ne consegue?

I costi di esercizio ridotti e le elevate prestazioni rendono gli scambiatori di calore a piastre saldobrasate una scelta ottimale, anche se il vostro impianto presenta grandi sbalzi di temperatura, o pressione variabile o costante.

Personalizziamo i nostri scambiatori di calore saldobrasati in base alle specifiche del cliente. Offriamo una scelta di materiali di brasatura in rame, CoResist o acciaio inossidabile. Le nostre piastre a spina di pesce e Micro Plate™ sono disponibili in diverse ondulazioni adatte a qualsiasi attività. Il design adattabile dei nostri scambiatori di calore saldobrasati rende possibile una varietà di opzioni di connessione (numero di connessioni, tipologie e posizioni). La quantità ottimale di piastre in un gruppo piastre viene determinata in base alle specifiche dell'applicazione.

30 anni di sviluppo costante

Le prestazioni e l'efficienza dello scambiatore di calore a piastre saldobrasate sono state comprovate da 30 anni di costante sviluppo per garantire un'elevata efficienza termica che porta a un risparmio energetico negli impianti di condizionamento. Grazie alle piastre ondulate, gli scambiatori di calore a piastre saldobrasate offrono uno dei modi più efficienti per trasferire il calore da un mezzo all'altro.

Tecnologia Micro Plate™: ideale per le soluzioni di teleriscaldamento e per l'uso in applicazioni a pompe di calore e chiller

I nostri scambiatori di calore con la tecnologia all'avanguardia Micro Plate™ sono caratterizzati da efficienza e prestazioni di ultima generazione, che consentono di ottenere di più dalle applicazioni di teleriscaldamento e teleraffrescamento.

Caratteristiche e vantaggi

Dimensioni compatte, peso ridotto

Elevate pressioni di esercizio (per l'utilizzo con refrigerante R 410A; fino a 45 bar (653 psig))

Evaporatore ad alta efficienza con prestazioni elevate anche con basse differenze di temperatura tra i fluidi

Ridotto rischio di congelamento

Basso volume di ritenzione interno

Minori perdite di carico per ridurre i costi di pompaggio e le dimensioni della pompa

Elevata flessibilità di progettazione con numerose opzioni di collegamento e configurazione

Produzione di alta qualità

Scambiatori di calore a piastre con tecnologia Micro Plate™

Introduzione al concetto e al principio degli scambiatori di calore Micro Plate™ e al nuovo e innovativo design a Z

Tecnologia a spina di pesce

I nostri scambiatori di calore saldobrasati, basati sulla tecnologia a spina di pesce, sono un prodotto storico e si adattano perfettamente ad applicazioni con temperature o pressioni elevate. È inoltre in grado di funzionare con fluidi piuttosto viscosi, grazie a un maggiore spazio tra le piastre. Le piastre a spina di pesce hanno in genere una caduta di pressione inferiore rispetto alla tecnologia Micro Plate™.

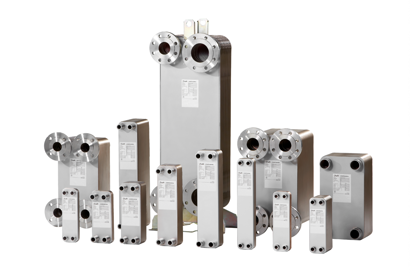

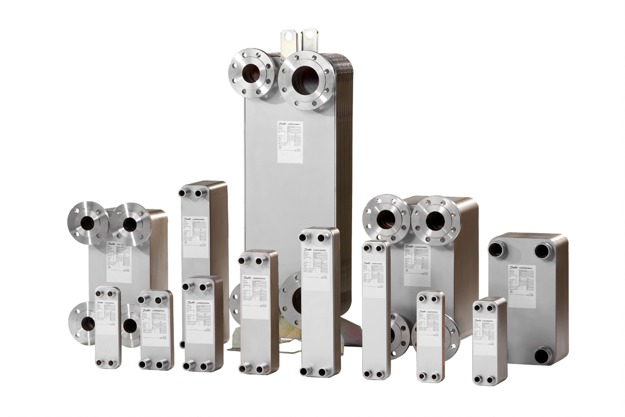

Scambiatori di calore saldobrasati liquido-liquido

Specifiche tecniche

  • Attacchi BSP/NPT filettati da ¾" alla flangia DN150 (6”)
  • Materiali di brasatura: rame, CoResist o acciaio inossidabile
  • Materiali delle piastre: AISI 316*
  • Spessore della piastra da 0,202 a 1 m (0,66 - 3,3 ft))
  • Portate fino a 150 m3/h (661 gpm)
  • Pressione di esercizio fino a 40 bar (580 psi)
  • Temperatura di esercizio da -196 a 225 °C (da -321 a 437 °F)

*altri materiali sono disponibili su richiesta

Applicazioni

  • Settore HVAC
  • Industria casearia/alimentare/delle bevande
  • Riscaldamento solare
  • Centraline dell'olio
  • Recupero termico
  • Raffreddamento motore
  • Sistemi di assorbimento
  • Impianti di produzione di acqua calda sanitaria
  • Raffreddamento olio idraulico
  • Raffreddamento laser
  • Raffreddamento e riscaldamento ad acqua
  • MTDC (centri dati)
  • Tetti/DOAS/essiccatori
  • Scioglimento della neve

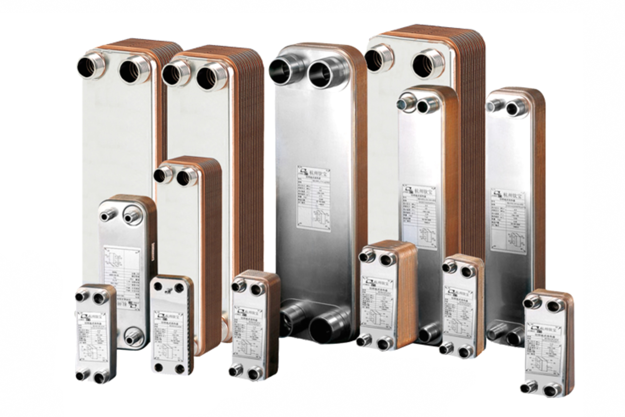

Scambiatori di calore saldobrasati refrigerante-liquido

Specifiche tecniche

  • Materiali di brasatura: rame
  • Materiali delle piastre: AISI 316
  • Pressione di esercizio fino a 45 bar (635 psi) lato refrigerante/30 bar (435 psi)
    lato fluido termovettore
  • Temperatura di esercizio da -196 °C a 200 °C (da -321 °F a 390 °F)

Applicazioni

  • Chiller
  • Pompe di calore
  • Refrigerazione/condizionamento dell'aria
  • Trasporto (container refrigerati)
  • Raffreddamento e riscaldamento ad acqua
  • Recupero termico
  • Desurriscaldamento
  • Raffreddamento di processo
  • Applicazioni per evaporatori e condensatori
Download di Hexact - Danfoss

Software per la progettazione di scambiatori di calore

Sia che si tratti di un chiller, di una pompa di calore che di un'applicazione per l'acqua calda sanitaria, il nostro software per scambiatori di calore
vi permetterà di scegliere lo scambiatore di calore adatto
assicurandovi di disporre sempre dell'ultima gamma di prodotti e
di caratteristiche del software. Per accedere al nostro software, è sufficiente
contattare il rappresentante Danfoss di zona o
il nostro helpdesk usando il link sottostante.
