Évaporateurs SONDEX®

  • Vue d'ensemble
  • Documents
  • Produits associés
  • FAQ

Nos échangeurs à plaques traditionnels, semi-soudés et brasés sont un excellent choix pour les applications d'évaporation standard.

Pourtant, certaines applications s'avèrent inadaptées aux types d'échangeurs ordinaires. Afin de garantir une qualité de produit imbattable, nous avons créé des plaques pour évaporateur exclusives adaptées aux défis posés par les applications d'évaporation avancées.

Avantage pour nos clients

Nous veillons à ce que la qualité de votre produit soit irréprochable. Nous avons mis au point des plaques d'évaporation uniques, conçues pour les applications faisant intervenir des fluides délicats ou sensibles à la température, qui donnent d'excellents résultats dans le cadre de l'évaporation multi-étages de produits fortement concentrés.

Les évaporateurs SONDEX® à plaques à couche ascendante traitent les fluides en douceur, même s'ils présentent une viscosité élevée, et assurent une évaporation uniforme, ce qui permet d'obtenir une meilleure qualité de concentré.

Découvrez par vous-même les avantages de nos entrées, qui éliminent les zones de stagnation et répartissent uniformément le fluide sur l'ensemble de la zone de transmission de chaleur, pour une évaporation sans faille.

Nos plaques d'évaporation spéciales utilisent un motif Free Flow pour générer un débit turbulent idéal et réduire considérablement le risque d'encrassement. Cela permet d'allonger les intervalles entre les nettoyages et de maximiser la disponibilité de votre installation.

Conditions d'évaporation parfaites

Le faible volume de retenue des évaporateurs SONDEX® raccourcit le temps de séjour et offre les meilleures conditions d'évaporation pour les produits sensibles à la température.

L'exploitation avec de faibles volumes de retenue permet un démarrage et un arrêt rapides, avec un minimum de déchets, ce qui renforce la flexibilité globale de votre système et de vos procédés.

Technologie microplaque

Nos échangeurs à plaques, dotés de la nouvelle technologie de pointe Micro Plate™, offrent une efficacité et des performances nouvelle génération, vous permettant de tirer pleinement profit de vos applications de chauffage et de refroidissement urbains.

Motifs SONDEX® Free Flow

Le motif SONDEX® Free Flow est conçu pour traiter les fluides qui ne conviennent pas aux échangeurs de chaleur ordinaires en raison de leur viscosité élevée, de leur teneur en fibres et en particules, ou d'un risque d'encrassement considérable.

Applications

  • Industrie laitière/agroalimentaire
    – ex. production alimentaire, comme la préparation de jus et d'alcools
  • Industrie sucrière
    – ex, la production de sucre, comme la concentration de la teneur en sucre dans le jus de canne à sucre
  • Industrie du biogaz
  • Industrie papetière
  • Industrie minière
  • Industrie chimique

Caractéristiques techniques

  • Raccordements pour DN600 max.
  • (cadres conçus conformément aux normes FEA et PED 2014/68/UE (EN13445) et ASME sec VIII, Div. 1 normes de construction)
  • Matériaux des plaques : AISI 304/316, titane, SMO, Hastelloy. Autres matériaux disponibles sur demande

Caractéristiques et avantages

Conception de plaque spéciale dotée d'un raccord d'entrée extra-large pour la vapeur. Les évaporateurs multi-étages permettent de réduire la consommation de vapeur, puisque la vapeur produite servira de fluide de chauffage.

Sa conception flexible permet d'augmenter facilement la capacité : il suffit pour cela d'ajouter des cassettes ou d'en retirer pour faire des économies d'énergie. Un temps de séjour réduit permet d'obtenir des conditions d'évaporation parfaites et une qualité de produit supérieure.

Haute performance, même avec de faibles différences de température entre les fluides, ce qui est particulièrement intéressant pour la recompression mécanique de vapeur (RMV) et la recompression thermique de la vapeur (RTV).

Documents

Documents
Type Nom Langue Valide pour Mis à jour Télécharger Type de fichier
Brochure A world of heat exchangers Anglais Multiple 13 févr., 2024 7.1 MB .pdf
Guide d’utilisation Echangeurs à plaques et joints et à plaques semi-soudées français, langue française Multiple 22 déc., 2023 9.2 MB .pdf
Guide d’utilisation Gasketed and semi-welded Plate type heat exchangers Polonais Multiple 13 sept., 2023 9.2 MB .pdf
Guide d’utilisation Gasketed and semi-welded Plate type heat exchangers Anglais Multiple 01 sept., 2023 9.6 MB .pdf
Guide d’utilisation Gasketed and semi-welded Plate type heat exchangers Anglais Multiple 01 sept., 2023 13.0 MB .pdf
Guide d’utilisation Gasketed and semi-welded Plate type heat exchangers Danois Multiple 15 sept., 2023 9.1 MB .pdf
Guide d’utilisation Gasketed and semi-welded Plate type heat exchangers Anglais Multiple 20 sept., 2022 9.7 MB .pdf
Guide d’utilisation Gasketed and semi-welded Plate type heat exchangers Chinois (CN) Multiple 17 janv., 2024 9.6 MB .pdf
Guide d’utilisation Gasketed and semi-welded Plate type heat exchangers Anglais Multiple 13 sept., 2023 9.6 MB .pdf
Guide d’utilisation Gasketed and semi-welded Plate type heat exchangers Allemand Multiple 17 janv., 2024 9.2 MB .pdf
Guide d’utilisation Gasketed and semi-welded Plate type heat exchangers Hongrois Multiple 13 sept., 2023 9.1 MB .pdf
Brochure Gasketed plate heat exchangers - Next-generation heat transfer solutions Anglais Multiple 12 févr., 2024 5.7 MB .pdf
Brochure Heat exchangers for the power industry Anglais Multiple 12 févr., 2024 5.4 MB .pdf
Fiche technique SEC174 - Rising Film Evaporator Anglais Multiple 04 juin, 2020 853.1 KB .pdf
Brochure SEC174 Evaporator Anglais Multiple 30 nov., 2022 1.4 MB .pdf
Brochure SONDEX® Free Flow sugar brochure Anglais Multiple 12 févr., 2024 7.8 MB .pdf
Brochure SONDEX® Traditional Plate Heat Exchangers Anglais Multiple 12 févr., 2024 9.4 MB .pdf

Produits associés

  • if (isSmallPicture) { Échangeurs de chaleur SONDEX® à plaques traditionnels – Danfoss; } else if (isBigColumns) { Échangeurs de chaleur SONDEX® à plaques traditionnels – Danfoss } else { Échangeurs de chaleur SONDEX® à plaques traditionnels – Danfoss }
    Echangeurs à plaques SONDEX® standard

    Les échangeurs de chaleur SONDEX® à plaques traditionnels constituent le choix idéal pour une large gamme d'applications sur de nombreux segments de marché. Nous possédons la gamme de plaques la plus étendue au monde et nous personnalisons chaque échangeur de chaleur afin de répondre exactement à vos besoins. Grâce à des technologies innovantes et à une conception intelligente, nos échangeurs de chaleur à plaques traditionnels constituent un excellent investissement.

  • if (isSmallPicture) { Plaques SONDEX® Fishbone – Danfoss; } else if (isBigColumns) { Plaques SONDEX® Fishbone – Danfoss } else { Plaques SONDEX® Fishbone – Danfoss }
    Plaques SONDEX® Fishbone

    La technologie à modèle de plaque SONDEX® Fishbone est utilisée dans la grande majorité de nos échangeurs de chaleur à plaques. Le modèle est conçu pour obtenir des performances thermiques élevées tout en utilisant la perte de charge autorisée de la manière la plus efficace possible. Disponible avec différentes profondeurs de canaux, espacement et angle par rapport à l'écoulement : chaque plaque a un modèle optimisé pour une application donnée.

  • if (isSmallPicture) { Condensateurs SONDEX® – Danfoss; } else if (isBigColumns) { Condensateurs SONDEX® – Danfoss } else { Condensateurs SONDEX® – Danfoss }
    Condensateurs SONDEX®

    Les condenseurs SONDEX® sont parfaits pour les applications spéciales que les échangeurs de chaleur à plaques ordinaires ne peuvent pas gérer. Conçus pour s'adapter à des volumes importants de débits de vapeur, ce produit est pourvu d'une grande entrée pour le flux de vapeur. Combinés à un temps de séjour réduit, ils établissent des conditions de condensation optimales, même pour les applications utilisant de la vapeur basse pression.

  • if (isSmallPicture) { Échangeurs de chaleur SONDEX® à plaques sanitaires – Danfoss; } else if (isBigColumns) { Échangeurs de chaleur SONDEX® à plaques sanitaires – Danfoss } else { Échangeurs de chaleur SONDEX® à plaques sanitaires – Danfoss }
    Échangeurs de chaleur SONDEX® à plaques sanitaires

    Les échangeurs de chaleur SONDEX® à plaques sanitaires sont conçus pour les applications exigeant des conditions hygiéniques strictes et utilisant des matériaux conformes à la FDA. Nous prenons grand soin de votre produit fini et nous prenons les mesures nécessaires pour assurer la meilleure qualité de production possible. Chaque solution est conçue en fonction de vos spécifications afin d'assurer les conditions parfaites pour votre produit.

  • if (isSmallPicture) { Plaques SONDEX® Free Flow; } else if (isBigColumns) { Plaques SONDEX® Free Flow } else { Plaques SONDEX® Free Flow }

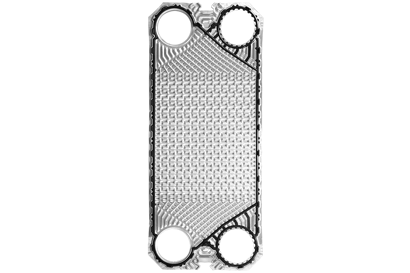

    Plaques SONDEX® Free Flow

    La technologie SONDEX® à plaques Free Flow est utilisée pour les tâches impliquant des fluides difficiles à traiter et les applications ayant une forte tendance à provoquer des encrassements sur les échangeurs de chaleur. Particulièrement avantageuses pour les industries qui mènent des campagnes saisonnières, les plaques Free Flow permettent un fonctionnement prolongé sans qu'il soit nécessaire d'arrêter les échangeurs de chaleur pour les nettoyer.

FAQ

Pour choisir un échangeur de chaleur, il convient de tenir compte de nombreux facteurs. Nos ingénieurs commerciaux qualifiés conçoivent l'échangeur de chaleur avec les dimensions appropriées et les spécifications qui conviennent en fonction de vos intrants et de vos besoins, pour garantir une solution de qualité qui fonctionne de manière optimale.

Nos échangeurs de chaleur sont approuvés et certifiés conformément aux normes et exigences de l'industrie. Pour plus de détails, veuillez contacter votre commercial local représentant la marque SONDEX®.

Veuillez contacter votre commercial local représentant la marque SONDEX®.

Veuillez contacter votre représentant commercial local de la marque SONDEX®. Pour obtenir un devis précis, veuillez préparer les données suivantes :

  • utilisation,
  • type de fluide,
  • chute de pression,
  • débit,
  • pression d’utilisation,
  • propriétés thermodynamiques, température,
  • température de fonctionnement.
