Utilisez ces filtres pour optimiser les performances harmoniques, protéger le moteur ou utiliser des câbles non blindés. Les filtres suppriment les harmoniques ou compensent les effets des harmoniques du variateur sur tout autre équipement. Ils garantissent une fiabilité et une efficacité optimales pour les variateurs de fréquence dans les configurations de système où la qualité de l’énergie est une priorité.
Pour déterminer les exigences relatives à l'atténuation des harmoniques pour votre système et trouver les meilleures solutions, utilisez l’outil en ligne MyDrive® Harmonics.

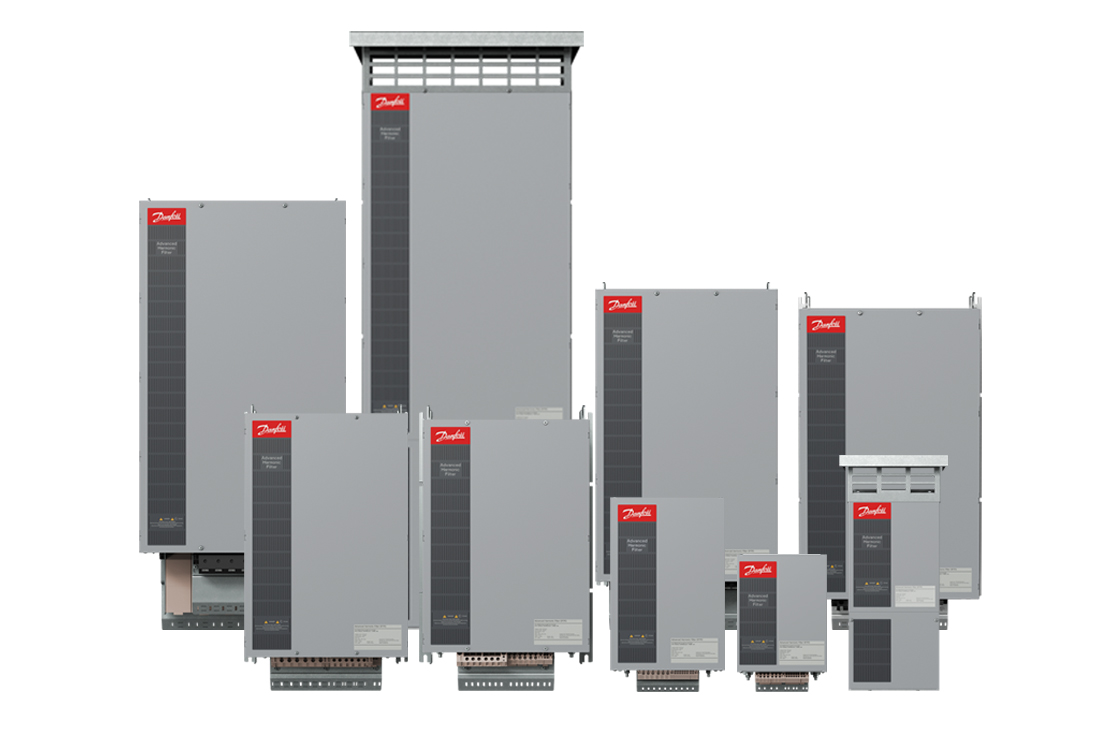

Advanced Harmonic Filter OF7P2
Ce filtre harmonique passif avancé délivre des performances harmoniques optimales pour les variateurs iC7 jusqu’à 480 A. Répondez à des exigences de capacité plus élevées grâce à la mise en parallèle. Ce programme propose deux versions, pour des niveaux de système THDi de 10 % et 5 % ou plus, respectivement. Cette solution harmonique passive offre une efficacité énergétique optimale dans les applications à charge partielle, surpassant la plupart des solutions basées sur l’AFE.
Avantages
- Supprime les harmoniques pour atteindre des niveaux de système THDi de 10 % et 5 % ou plus
- Améliore la qualité de l’alimentation pour une disponibilité maximale
- Conforme à la norme IEEE 519-2022 en cas d’installation avec un variateur iC7
LC Filter OF7Z1
Filtre LC pour variateurs AFE et convertisseur réseau dans les applications régénératives et à faible taux d’harmoniques.
Dans le cadre d’une application régénérative ou à faible taux d’harmoniques, un filtre LC ou LCL est installé entre l’alimentation et le variateur. En combinaison étroite avec l’AFE ou le convertisseur réseau, ce filtre garantit une qualité de puissance correcte et une interruption minimale du réseau. Lorsqu’un transformateur dédié dessert chaque variateur, alors ce filtre LC est le bon choix.
Avantages...
- Garantit une qualité d’alimentation correcte
- Minimise les interruptions sur le réseau
- Combine de manière optimale les qualités de lissage de la forme d’onde du condensateur et de la bobine d’induction
L Filter OF7Z5
Pour les applications à refroidissement par liquide nécessitant un filtre LCL, utilisez le LCL Filter OF7Z1 en combinaison avec le L Filter OF7Z5. Ne pas utiliser ce filtre L tout seul.
Avantages
- Assure des performances optimales du filtre LCL
- Minimise la distorsion harmonique sur le réseau
- Convient aux applications régénératives et à faible taux d’harmoniques
LCL Filter OF7Z3
Filtre LCL pour l’AFE à refroidissement par air et les modules du variateur de convertisseur réseau dans les applications régénératives et à faible taux d’harmoniques. Lorsqu’une fonctionnalité régénérative ou à faible taux d’harmoniques est requise dans une application, un module AFE en combinaison avec son filtre LCL dédié est le bon choix. En combinaison étroite avec l’AFE ou le convertisseur réseau, ce filtre garantit des performances optimales et minimise la distorsion harmonique dans le réseau. Pour les applications à refroidissement par liquide nécessitant un filtre LCL, utilisez le LC Filter OF7Z1 en combinaison avec le L Filter OF7Z5.
Avantages
- Assure des performances optimales du variateur ou du convertisseur de puissance
- Minimise la distorsion harmonique sur le réseau
- Convient aux applications régénératives et à faible taux d’harmoniques
Sine-wave Filter pour FC OF7S1/Sine-wave Filter pour SM OF7S1SM
Ce filtre sinus fournit une tension d’alimentation moteur phase-phase sinusoïdale. Le filtre réduit la contrainte sur l’isolation du moteur et le bruit de commutation acoustique du moteur, et permet l’utilisation de câbles moteur non blindés.
Avantages
- Réduit la contrainte sur l’isolation du moteur
- Réduit les courants en mode commun
- Réduit le bruit acoustique issu du moteur
- Assure une protection optimale du moteur et prolonge ainsi la durée de vie
- Réduit les pertes dans le moteur
Trouvez Sine-wave Filter OF7S1 dans le Product Store.
Trouvez Sine-wave Filter SM OF7S1SM dans le Product Store.
dU/dt Filter OF7U1
Installez le filtre dU/dt entre le variateur de fréquence et le moteur pour éliminer les changements de tension très rapides. La tension entre phases des bornes du moteur est encore à impulsions, mais ses valeurs dU/dt sont réduites.
Avantages
- Réduit les valeurs dU/dt sur la tension des bornes du moteur
- Protège l’isolation du moteur en éliminant les pics de tension de sortie
- Réduit les fuites de courant et les pertes dans le câble moteur et le moteur
dU/dt & CM Filter OF7U2
Le filtre dU/dt et de mode commun combiné élimine les changements de tension rapides afin de réduire la contrainte sur l’isolation du moteur. Il atténue également les bruits haute fréquence au niveau du câble moteur (blindé ou non) et réduit les courants de palier dans le moteur.
Avantages
- Élimine les changements de tension rapides afin de réduire la contrainte sur l’isolation du moteur
- Atténue les bruits haute fréquence au niveau du câble moteur
- Réduit les courants de palier dans le moteur
Common-Mode Filter OFXC1
Ce filtre de mode commun réduit les courants haute fréquence notamment liés aux courants de décharge du moteur. Il réduit, voire élimine les courants de décharge dans les capacités de fuite du système. Cet effet réduit l’usure des roulements, ce qui prolonge leur durée de vie, réduit les coûts de maintenance et améliore la disponibilité. Compatible avec les variateurs iC7.
Avantages
- Réduit les courants haute fréquence
- Réduit l’usure des roulements et prolonge leur durée de vie
- Réduit les coûts de maintenance et améliore la disponibilité
DC/DC Filter OF7D1
Un convertisseur CC/CC nécessite un filtre CC entre la source CC et le convertisseur pour le contrôle du courant et la capacité d’amélioration de la tension. Le filtre CC/CC lisse les courbes de courant et de tension pour les adapter à la plupart des sources ou charges CC.
Avantages
- Lisse les courbes de courant et de tension pour les adapter à la plupart des sources ou charges CC
- Améliore la tension sur le convertisseur CC/CC
- Emmagasine l’énergie et réduit la pente di/dt du courant en charge. L’énergie emmagasinée est restituée au système avec un courant décroissant
Sine-in sine-out (SISO) filters
Un filtre sinus d’entrée/sortie (SISO) est monté sur le côté réseau ou moteur du variateur.
Le filtre SISO combine un double filtrage en mode commun (CM) et en mode différentiel (DM). Ce filtre garantit des performances exceptionnelles pour éliminer la tension CM haute fréquence à des niveaux négligeables et maintient les performances en mode différentiel pour les produits Active Front End (AFE), convertisseur réseau et onduleur. L’utilisation d’un filtre SISO permet d’utiliser des câbles moteur plus longs, de moderniser le variateur sans avoir à remplacer les moteurs traditionnels et des solutions de convertisseur de réseau sans transformateur.
Compatible avec les modules système iC7. Pour la compatibilité, voir le tableau « Produits compatibles » ci-dessous. Sélectionnez la variante de filtre LCL, LCL ou SIN en conséquence :
- Filtre sinus SISO OF7SO2
- Filtre LC SISO OF7SI2
- Filtre LCL SISO OF7SI4
