Las válvulas de equilibrado automático ASV de Danfoss proporcionan una forma sencilla, fiable y rentable de crear un equilibrado hidráulico en sistemas de calefacción o refrigeración de dos tubos. Solucionan el problema técnico de las fluctuaciones de presión: la causa principal de los desequilibrios y problemas del sistema, como la distribución desigual del calor, el ruido y el alto consumo de energía. Las válvulas ASV están formadas por dos componentes: un controlador de presión diferencial montado en la tubería de retorno (ASV-P o ASV-PV) y una válvula asociada montada en la tubería de caudal (ASV-BD, ASV-I o ASV-M). Un tubo de impulsión conecta ambas válvulas para poder controlar la presión diferencial sobre el tramo ascendente. Si se combinan en los radiadores con las válvulas de preajuste RA-N o RA-UN de Danfoss, se consigue un sistema perfectamente equilibrado, tanto en condiciones de carga total como de carga parcial.
La 4.ª generación de las válvulas ASV-PV ofrece numerosas innovaciones únicas en el producto. Las válvulas han sido diseñadas basándose en las necesidades de los instaladores, los diseñadores y los consultores y centrándose en el ahorro de tiempo durante la instalación y la puesta en marcha del sistema.
Escala de ajuste visible
El ajuste de la configuración de la presión diferencial es sencillo y no se requiere ningún equipo especial. La escala de ajuste claramente visible facilita determinar si el ajuste es correcto. El anillo de ajuste puede bloquearse para evitar ajustes no autorizados.
Construcción corta en altura
Las dimensiones de instalación son reducidas para que la instalación sea flexible y cómoda.
Lavado más rápido y mejor
Aumenta la fiabilidad del sistema enjuagándolo y retirándolo antes de ponerlo en funcionamiento. Para enjuagar y rellenar un sistema de forma más rápida, la válvula ASV-PV puede bloquearse provisionalmente en posición abierta mediante un anillo de lavado.
Membrana integrada
El cuerpo de la válvula y la membrana de presión se combinan en un solo componente. Este diseño asegura un rendimiento de bajo caudal óptimo y una sensibilidad de la presión diferencial perfecta para las válvulas de cualquier tamaño DN.

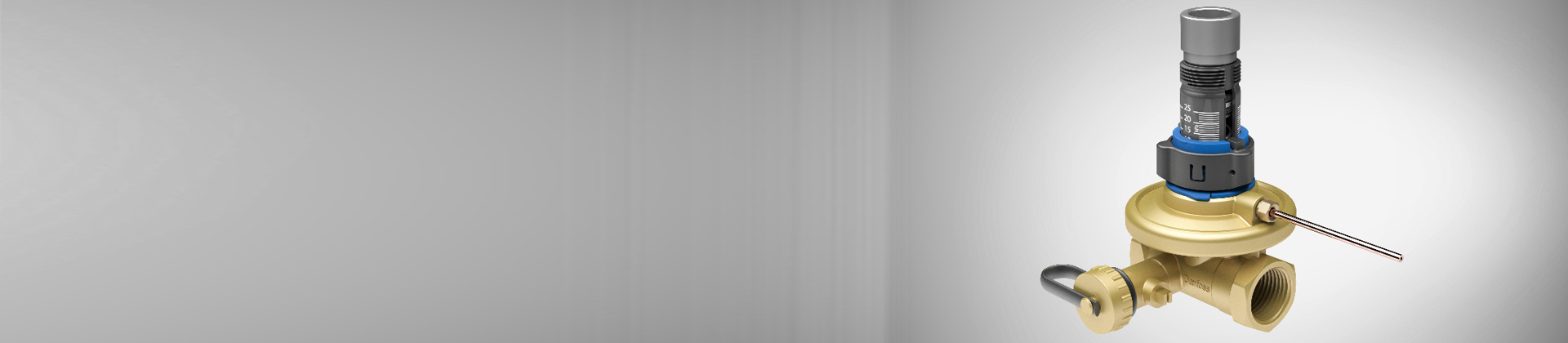

Una serie de cinco animaciones que describen los desafíos, el origen y las soluciones del equilibrado hidrónico de los sistemas de calefacción de dos tubos en edificios plurifamiliares.
Reproducir vídeo
El tramo debe equilibrarse con un controlador de presión diferencial para obtener un equilibrio hidráulico dinámico con las siguientes características:
Características del producto:
DN 15-25:
DN 32-40:
DN 50:
DN 65-100:
Mejora la eficiencia y el confort de los sistemas de radiadores de dos tuberías

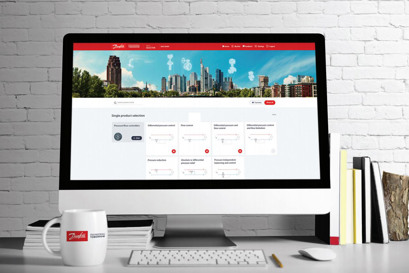

Heat Selector de Danfoss es la mejor herramienta de selección en línea de su clase y optimiza el proceso de planificación para los expertos en aplicaciones de calefacción.
Utiliza esta aplicación para verificar el caudal en distintas válvulas LENO™. Selecciona la válvula y la dimensión deseada y obtén la respuesta inmediatamente.

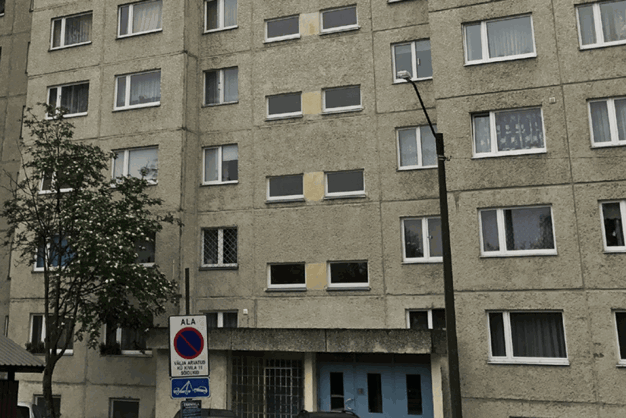

Demasiado calor, demasiado frío y sin la posibilidad de regular la calefacción en el interior de cada apartamento: estos eran los problemas a los que se enfrentaban los residentes en un edificio de apartamentos de nueve plantas en Tallin (Estonia). Al sustituir el sistema existente de un tubo por un sistema de dos tubos con equilibrado hidrónico automático, los residentes disfrutan ahora de un mayor confort y de un ahorro del 25 % en la factura de energía.

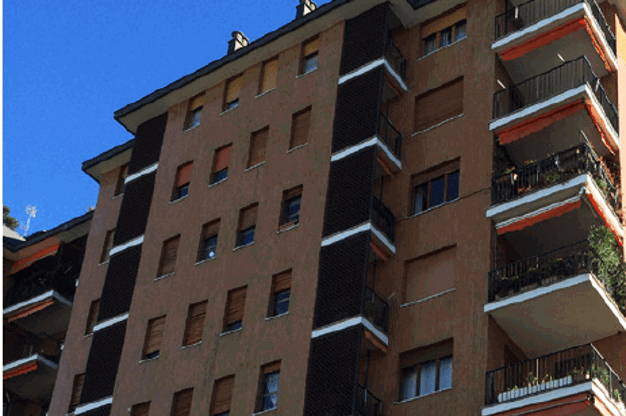

Hace algunos años, los radiadores de cinco edificios de apartamentos de nueve plantas en Milán (Italia) se equiparon con válvulas termostáticas para radiadores. Sin embargo, los beneficios de las nuevas TRV no se materializaron (con un ahorro energético del 14 %, menos ruido del sistema de calefacción y un mayor confort interior para los residentes) hasta que el sistema fue equipado con válvulas automáticas de equilibrado.
