Den nye serie af produkter i rustfrit stål er baseret på det succesrige modulkoncept fra produkterne i Flexline™-serien, der omfatter ICV-, ICF- og SVL-ventiler. 65 bar-produkter tilbyder derfor nu mange af de samme fordele, der kendes fra Flexline™-konceptet.

SVL 65-ventiler har et temperaturområde, der spænder fra -60 °c til 150 °c konstant temperatur.  Med disse egenskaber opfylder den nye ventil uden problemer kravene fra industrielle ammoniak (R717)-varmegenvindingssystemer og subkritiske CO2-systemer (R744).

Der er flere fordele forbundet med at bruge et højere tryk. I subkritiske CO2-systemer betyder et højere tryk, at der kan bruges små stillestående enheder, eller at brugen af dem helt kan undgås, når mætningstemperaturen stiger fra 16 °C til 25,5 °C. Et højere tryk gør det også muligt at tage varmgas fra den transkritiske side.

For ammoniakvarmepumper muliggør det højere tryk en stigning i mætningstemperaturen fra 90 °C til 102 °C.  Det medfører en højere forsyningstemperatur, som gør det muligt at bruge vandet på mange flere måder.

Den nye ventil fås i disse størrelser og tilslutninger:

  • SVA (Cap)/FIA op til DN200
  • SCA/CHV op til DN125
  • REG op til DN40 (SA)/DN65 (SB)
  • DIN og ANSI-stuksvejsning

Funktioner og fordele

Håndterer et bredt temperaturområde fra -60 til +150 °C [ -76 til 302 °F]

Håndterer arbejdstryk op til 65 bar (943 psi)

Tilbyder et fælles hus, der giver et let og tidsbesparende skift mellem funktionerne

Tilbyder en nem åbne- og lukkefunktion samt meget høj driftsikkerhed

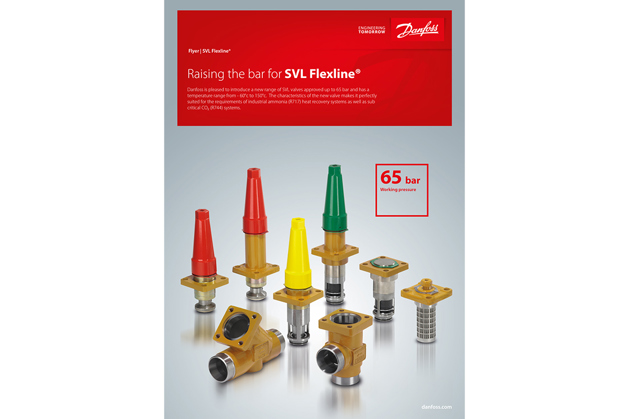

SVL 65 Bar Flexline-brochure

Få mere at vide om SVL 65-serien

Danfoss er stolt over at introducere en ny serie af SVL-ventiler, der er godkendt op til 65 bar, og som har et temperaturområde, der spænder fra -60 °c til 150 ° C. Med disse egenskaber opfylder den nye ventil uden problemer kravene fra industrielle ammoniak (R717)-varmegenvindingssystemer og subkritiske CO2-systemer (R744).

Det er simpelthen Cool(selector®2)

Coolselector®2 kan lave fejlfri beregninger med henblik på valg af køle- og air conditioningkomponenter, der er baseret på brugerens krav eller baseret på standarddriftsbetingelser.

Dokumenter

Type Navn Sprog Valid for Opdateret Download Filtype
Installation guide Check & stop valves and Check valves SCA-X and CHV-X 15-125 (65 bar) German; English; Spanish, Castilian; French; Italian; Polish; Russian; Chinese (CN) Multiple 28 maj, 2018 1,1 MB .pdf
Installation guide FIA Strainer- 65bar (942 psi) German; English; Spanish, Castilian; French; Italian; Polish; Portuguese; Russian; Chinese (CN) Multiple 28 maj, 2018 388,4 KB .pdf
Installation guide Hand operated regulating valves, REG-SA and REG-SB 10-65 - 65bar (942 psi) German; English; Spanish, Castilian; French; Italian; Polish; Portuguese; Russian; Chinese (CN) Multiple 28 maj, 2018 800,8 KB .pdf
Installation guide Shut-off valves SVA-S 6-10 - 65 bar (942 psi) English; Spanish, Castilian; French; Italian; Polish; Portuguese; Russian; Chinese (CN) Multiple 28 maj, 2018 540,1 KB .pdf
Installation guide Shut-off valves SVA-S/L 15-200, 65 bar (942 psi) German; English; Spanish, Castilian; French; Italian; Polish; Portuguese; Russian; Chinese (CN) Multiple 28 maj, 2018 796,9 KB .pdf
Data sheet SVL parts program - 65 bar (943 psi) series English Multiple 07 aug, 2018 4,9 MB .pdf
