Sikker og blød varmgasindsprøjtning
Varmgasafrimning er en meget almindelig og effektiv metode, som bruges inden for industrikøling. Der skal altid tages nøje højde for fornuftige designmetoder og bestemte designfunktioner for at forhindre sikkerhedsrisici, som kan forårsages af selv den mindste ændring i driftsbetingelserne.
Hvis ikke indsprøjtningen af varm gas i fordamperne kontrolleres omhyggeligt, kan det medføre væskeslag i kølesystemet, og dette kan udgøre en sikkerhedsrisiko. Derfor er det vigtigt, at varmgasindsprøjtningen sker på en kontrolleret og jævn måde, som sikrer systemets sikkerhed og maksimal drift.
Funktioner og fordele
Forbedret sikkerhed
I overensstemmelse med de seneste IIAR-sikkerhedsanbefalinger for soft gas-applikationer
Nem at opgradere og installere, da den er fuldt kompatibel med Danfoss' ICV platform
Nemt systemdesign med Coolselector®2 beregningsprogram
Pladsbesparende takket være det kompakte design
Sådan fungerer ICSH ventilen
Se videoen om driftsprincippet.
ICSH for sikker gasindsprøjtning

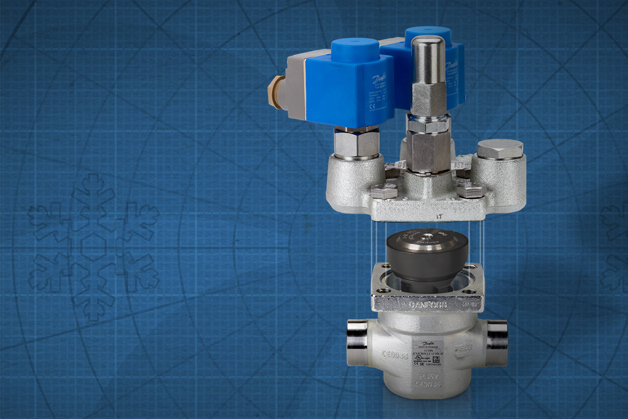

Danfoss' ICSH ventil, der er særligt egnet til varmgasledningen, sikrer en kontrolleret 2-trins indsprøjtning af varmgas i fordamperne. Konfigurationen af den afhængige 2-trins åbning hjælper med at forhindre negativ trykindvirkning på dit kølesystem.
ICSH magnetventil med to positioner, som er baseret på Danfoss' ICV platform og indbyggede designfleksibilitet, er bagudkompatibel med Danfoss' ICS og ICF Large ventiler.
Forbedret sikkerhed for varmgasindsprøjtning
ICSH magnetventil med to positioner er konstrueret til gradvis og sikker åbning af varmgasflowet til fordamperen, og den er konfigureret til at give ekstra sikkerhed ved at undgå væskeslag i systemet.
Dokumenter
| Type | Navn | Sprog | Valid for | Opdateret | Download | Filtype |
|---|---|---|---|---|---|---|
| Application guide | Application Handbook - Automatic Controls for Industrial Refrigeration Systems | Arabic; Bulgarian; Czech; Danish; German; Greek (modern); English; Spanish, Castilian; Estonian; Persian; Finnish; French; Irish; Hebrew (modern); Hindi; Croatian; Hungarian; Indonesian; Icelandic; Italian; Japanese; Kazakh; Korean; Lithuanian; Latvian; Macedonian; Norwegian Bokmål; Dutch, Flemish; Polish; Portuguese; Romanian, Moldavian, Moldovan; Russian; Slovak; Slovenian; Serbian (RS); Swedish; Tamil; Thai; Turkish; Ukrainian; Vietnamese; Chinese (CN) | Multiple | 05 okt, 2020 | 17.2 MB | |
| Installation guide | Dual Position solenoid valve - ICSH 25-65 | German; English; Spanish, Castilian; Russian; Chinese (CN) | Multiple | 24 apr, 2018 | 1.2 MB | |
| Installation guide | Dual Position solenoid valve - ICSH 25-65 | Ukrainian | Ukraine | 14 apr, 2020 | 1.2 MB | |
| Data sheet | Dual position solenoid valve - Type ICSH 25-80 | French | Multiple | 02 sep, 2018 | 3.2 MB | |
| Data sheet | Dual position solenoid valve - Type ICSH 25-80 | English | Multiple | 02 sep, 2018 | 3.1 MB | |
| Promotion material | ICSH Dual Position Solenoid Valve for Improved safety for hot gas injection | Arabic; Bulgarian; Czech; Danish; German; Greek (modern); English; Spanish, Castilian; Estonian; Persian; Finnish; French; Irish; Hebrew (modern); Hindi; Croatian; Hungarian; Indonesian; Icelandic; Italian; Japanese; Kazakh; Korean; Lithuanian; Latvian; Macedonian; Norwegian Bokmål; Dutch, Flemish; Polish; Portuguese; Romanian, Moldavian, Moldovan; Russian; Slovak; Slovenian; Serbian (RS); Swedish; Tamil; Thai; Turkish; Ukrainian; Vietnamese; Chinese (CN) | Multiple | 30 jan, 2018 | 1.4 MB | |
| Installation guide | ICSH Repair kit - Code numbers 027H8413, 027H8414, 027H8415, 027H8416, 027H8417, 027H8418 | English | Multiple | 21 feb, 2018 | 373.8 KB | |
| Application guide | Manual de Aplicação - Controles Automáticos para Sistemas de Refrigeração Industrial | Portuguese | Multiple | 20 mar, 2018 | 12.2 MB | |
| Application guide | Manual de Aplicación - Controles Automáticos para Sistemas de Refrigeración Industriales | Spanish, Castilian | Multiple | 20 mar, 2018 | 12.2 MB | |
| Application guide | Manuel d’application - Principe de régulation des systèmes de réfrigération industrielles | French | Multiple | 20 mar, 2018 | 12.2 MB | |
| Application guide | Przykady zastosowa - Elementy Automatyki do Przemyslowych Ukladow Chlodniczych | Polish | Multiple | 20 mar, 2018 | 12.2 MB | |
| Data sheet | Válvula solenoide de dos posiciones - Tipo ICSH 25-80 | Spanish, Castilian | Multiple | 02 sep, 2018 | 3.1 MB | |
| Data sheet | Zweistufiges Magnetventil - Typ ICSH 25–80 | German | Multiple | 02 sep, 2018 | 3.1 MB | |
| Data sheet | Двухступенчатые электромагнитные клапаны - Типа ICSH 25-80 | Russian | Multiple | 02 sep, 2018 | 3.2 MB | |
| Data sheet | Двухступенчатые электромагнитные клапаны - Типа ICSH 25-80 | Ukrainian | Ukraine | 17 maj, 2020 | 3.2 MB | |
| Application guide | Руководство по проектированию - Промышленных холодильных систем | Russian | Multiple | 20 mar, 2018 | 12.4 MB | |
| Application guide | Руководство по проектированию - Промышленных холодильных систем | Ukrainian | Ukraine | 19 maj, 2020 | 12.4 MB | |
| Data sheet | 双位电磁阀 型号 ICSH 25-80 | Chinese (CN) | Multiple | 02 sep, 2018 | 3.2 MB |
Software
Det er simpelthen Cool(selector®2)
Coolselector®2 kan lave fejlfri beregninger med henblik på valg af køle- og air conditioning komponenter, der er baseret på brugerens krav eller baseret på standard driftsbetingelser.
