Effektiv væskestyring

Danfoss tilbyder et usædvanligt bredt sortiment af højtydende magnetventiler, som kan leveres i versioner, der er direkte styret, servostyret og tvangsservostyret. En let og økonomisk måde at styre og regulere væsker og gasser på. Danfoss' magnetventilhuse og elektriske spoler leveres normalt separat og kombineres derefter, men ventilerne kan også leveres som komplette enheder, hvor dette er nødvendigt.

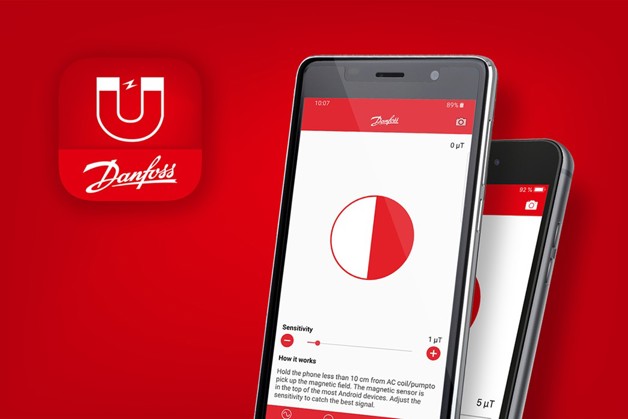

Test af magnetventil spoler med Magnetic Tool

Det er et vigtigt at undersøge om magnetventil spolen fungerer korrekt eller er defekt i mange reparations- og installationsprojekter.

Vi tilbyder en generel B-ventilserie med høj kapacitet og en A-serie, som er mere økonomisk og kompakt. Danfoss' magnetventiler monteres hurtigt og uden brug af værktøj og giver optimal produktfleksibilitet og -tilgængelighed. Hvis en spole skal udskiftes, kan det gøres uden at stoppe eller tømme systemet.

Applikationer til magnetventiler

Vores magnetventilprogram omfatter ventiler til luft, damp, olie og gas og passer til en lang række industrielle applikationer, der kræver høj ydelse i disse og andre applikationer:

  • Udstyr til vask og rensning
  • Industrielt vaskeudstyr
  • Autoklaver/steriliseringsudstyr
  • Kompressorer og vakuumpumper
  • Plaststøbemaskineri
  • Dampkedler
  • Maskineri til fødevarebehandling
  • Sprinklere og brandbekæmpelsessystemer
  • Tandlægeudstyr
  • Kaffemaskiner
  • Kedler

Funktioner og fordele

Clip-on spole

Spoleserie op til IP67

Vandslagsdæmpning i særklasse

Lang levetid og høj
ydelse

Upåvirkelige over for snavs

Bredt udvalg og skræddersyede løsninger

Brochure om væskestyring – Danfoss

Beskyt dit system – Nedbring omkostningerne

Magnetventiler, skråsædeventiler og termostatiske ventiler – en oversigt over produkter til væskestyring.

Dokumenter

Dokumenter
Type Navn Sprog Valid for Opdateret Download Filtype
Brochure Beskyt dit system med vores godkendte magnetventilprogram dansk Danmark 14 feb., 2024 2.5 MB .pdf
Brochure Fluid Controls Overview ukrainsk Ukraine 13 sep., 2023 593.6 KB .pdf
Brochure Fluid Controls overview engelsk Amerikas Forenede Stater 23 mar., 2022 410.8 KB .pdf
Brochure Fluid Controls overview kinesisk (CN) Kina 23 mar., 2022 690.4 KB .pdf
Brochure Fluid Controls overview koreansk Sydkorea 23 mar., 2022 545.9 KB .pdf
Brochure Fluid Controls overview italiensk Italien 23 mar., 2022 501.0 KB .pdf
Brochure Fluid Controls overview svensk Sverige 14 feb., 2024 2.6 MB .pdf
Brochure Fluid Controls overview portugisisk Brasilien 23 mar., 2022 502.1 KB .pdf
Brochure Fluid Controls overview engelsk Multiple 14 feb., 2024 2.4 MB .pdf
Brochure Fluid Controls overview fransk Frankrig 23 mar., 2022 509.3 KB .pdf
Brochure Fluid Controls overview finsk Finland 21 dec., 2023 631.5 KB .pdf
Brochure Fluid Controls overview spansk, castiliansk Spanien 23 mar., 2022 509.6 KB .pdf
Brochure Fluid Controls overview tysk Tyskland 23 mar., 2022 539.9 KB .pdf
Brochure Fluid Controls overview polsk Polen 23 mar., 2022 536.4 KB .pdf
Brugervejledning How to use solenoid valves dansk Multiple 10 nov., 2015 1.7 MB .pdf
Brugervejledning How to use solenoid valves fransk Multiple 10 nov., 2015 1.8 MB .pdf
Brugervejledning How to use solenoid valves spansk, castiliansk Multiple 10 nov., 2015 1.7 MB .pdf
Brugervejledning How to use solenoid valves tjekkisk Multiple 10 nov., 2015 1.8 MB .pdf
Brugervejledning How to use solenoid valves russisk Multiple 10 nov., 2015 1.8 MB .pdf
Brugervejledning How to use solenoid valves engelsk Multiple 10 nov., 2015 1.7 MB .pdf
Brugervejledning How to use solenoid valves tysk Multiple 10 nov., 2015 1.8 MB .pdf
Brugervejledning How to use solenoid valves ungarsk Multiple 22 jan., 2016 3.1 MB .pdf
Brugervejledning How to use solenoid valves polsk Multiple 29 feb., 2016 3.1 MB .pdf
Faktaark Quick guide til magnetventiler dansk Danmark 24 nov., 2023 1.0 MB .pdf

Fremhævede produkter

  • if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

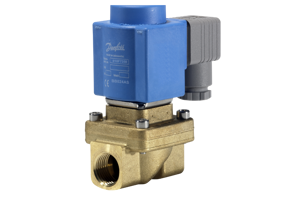

    EV250BW 10-22, tvangsservostyrede magnetventiler til drikkevand

    EV250BW 10-22 er en tvangsservostyret 2/2-vejs magnetventil. Ventilhuset er udført i ECO brass og anvender næste generations EPDM-forseglinger. Det er en kompakt ventil, der anvendes til procesvand med lavt differenstryk, f.eks. procesindløb og drikkevandsapplikationer, hvor drikkevandsgodkendelser som RISE, SINTEF, ACS, PZH og WRAS er påkrævede.



  • if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

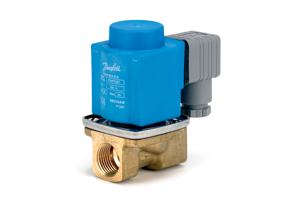

    EV221BW 10-22, direkte servostyrede 2/2-vejs magnetventiler

    EV221BW 10-22 er en direkte servostyret 2/2-vejs magnetventil. Denne ventiltype er designet med EPDM-pakning og blyfri afzinkningsbestandig Eco messing til drikkevandsapplikationer, og som kan fås i NC & NO. Medieberørte materialer i henhold til 4MS, DVGW, KTW og W270, og ventilprogrammet har RISE-, SINTEF-, ACS- og PZH-godkendelser til applikationer med såvel koldt som varmt vand.





  • if (isSmallPicture) { EV310B, direkte styrede 3/2-vejs magnetventiler danfoss; } else if (isBigColumns) { EV310B, direkte styrede 3/2-vejs magnetventiler danfoss } else { EV310B, direkte styrede 3/2-vejs magnetventiler danfoss }
    EV310B, direkte styrede 3/2-vejs magnetventiler

    Magnetventilen EV310B dækker et bredt område af små direkte styrede 3/2-vejs pilot magnetventiler til universel brug. EV310B har en robust konstruktion, stor kapacitet og kan anvendes til krævende industrielle miljøer. Clip-on-spoler kan ikke anvendes med EV310B.

  • if (isSmallPicture) { EV250B, tvangsservostyret 2/2-vejs magnetventil danfoss; } else if (isBigColumns) { EV250B, tvangsservostyret 2/2-vejs magnetventil danfoss } else { EV250B, tvangsservostyret 2/2-vejs magnetventil danfoss }
    EV250B, tvangsservostyret 2/2-vejs magnetventil

    Den tvangsservostyrede EV250B kan bruges med et differenstryk på mellem nul og 10 bar. Denne 2/2-vejs ventilserie er specielt udviklet til brug i lukkede kredsløb med lave differenstryk, som kræver moderate flowhastigheder. Ventilhus af afzinkningsbestandig messing sikrer lang levetid i forbindelse med aggressive dampmedier. EV250B er kompatibel med Danfoss' store spoleprogram med kapslinger lige fra IP00 og op til IP67. Medietemperatur op til 140 °C (lavtryksdamp).

  • if (isSmallPicture) { EV224B-magnetventil til industriautomatik applikationer – Danfoss; } else if (isBigColumns) { EV224B-magnetventil til industriautomatik applikationer – Danfoss } else { EV224B-magnetventil til industriautomatik applikationer – Danfoss }
    EV224B, servostyrede 2/2-vejs magnetventiler til højtryk

    EV224B er en indirekte servostyret 2/2-vejs magnetventil til højtryk med et driftstryk op til 40 bar, en medietemperatur op til 60 °C, og den fås i NC- og NO-versioner.

  • if (isSmallPicture) { EV210B, direkte styrede 2/2-vejs magnetventiler danfoss; } else if (isBigColumns) { EV210B, direkte styrede 2/2-vejs magnetventiler danfoss } else { EV210B, direkte styrede 2/2-vejs magnetventiler danfoss }
    EV210B, direkte styrede 2/2-vejs magnetventiler

    EV210B tilbyder et bredt udvalg af direkte styrede 2/2-vejs magnetventiler til universel anvendelse. EV210B er en serie af særdeles robuste magnetventiler med høj ydeevne, som kan anvendes under alle former for krævende arbejdsforhold.

  • if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

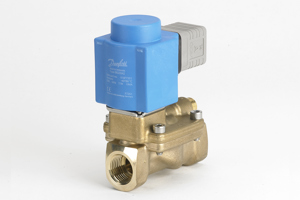

    EV220BW/EV228BW 15–50, indirekte servostyrede 2/2-vejs magnetventiler

    EV220BW 15–50 er en indirekte servostyret 2/2-vejs magnetventil, der er udviklet til drikkevand, og som kan fås i NC-, NO-, eller UN-låsning. Ventilforseglinger fås i EPDM, og ventilhuset i ECO brass eller i rustfrit stål. Medieberørte materialer i henhold til 4MS, DVGW, KTW og W270, og ventilprogrammet har RISE-, SINTEF-, ACS- og PZH-godkendelser til applikationer med såvel koldt som varmt vand.

Support

FAQ

Fejlfinding af magnetventiler – NC normalt lukket (ankerrøret er lige uden bule)

Symptom: Magnetventil åbner ikke, intet flow

  • Hvis der ikke er spænding på spolen:

        Kontrollér spoleforsyning: Er forsyning aktiveret?

        Hvis ikke – forsyningen eller sikringen kan være defekt.

  • Hvis der er spænding på spolen:

        Brug en magnetisk detektor.

        Løft spolen en smule, og læg mærke til, om den yder modstand ved løft.

        Brug eventuelt en permanent magnet.

        BEMÆRK: Fjern aldrig en spole med spænding på i mere end

        2 sekunder – den kan brænde af.

Kontrollér, at spolens elektriske krav svarer til

installationens strømforsyning.

Kontrollér data for spole. Udskift om nødvendigt spolen med den korrekte version.

Reducer differenstrykket, f.eks. ved at begrænse indgangstrykket.

Kontrollér data for ventilhus og differenstryk. Udskift om nødvendigt

ventilhuset med den korrekte version.

Udskift ventilen.

Rengør åbningen med en nål eller lignende (maks. diameter 0,5 mm). Rens med trykluft. Udskift om nødvendigt defekt(e) komponent(er).

Rengør styrehullet med en stift eller nål.

Symptom: Magnetventil åbner delvist, lavt flow

Kontrollér data for ventil, inkl. differenstryk.

Udskift ventilen med den korrekte version.

Udskift ventilen.

Rengør membranen. Udskift om nødvendigt defekt(e) komponent(er).

Rengør ventilen. Udskift om nødvendigt defekt(e) komponent(er).

Symptom: Magnetventil lukker ikke/lukker delvist

Løft først spolen en smule, og læg mærke til, om den yder modstand ved løft.

BEMÆRK: Fjern aldrig en spole med spænding på i mere end

2 sekunder – den kan brænde af

Rengør åbningen med en nål eller lignende (maks. diameter 0,5 mm).

Rens med trykluft.

Udskift om nødvendigt defekt(e) komponent(er).

Kontrollér data for ventil.

Kontrollér tryk og væskeflow.

Kontrollér resten af installationen.

Udskift ventilen med et mere egnet alternativ.

Udskift ventilen.

Kontrollér tryk og væskeflow.

Udskift defekt(e) komponent(er).

Kontrollér, at ventilen er monteret korrekt (se instruktion/datablad).

Symptom: Støj fra magnetventil

Brummen forårsaget af AC-frekvens kan fjernes ved at skifte til spole

med ensretter.

Efterse og rengør ankeret og ankerrøret indvendigt.

Kan også skyldes snavs eller slidt/defekt anker eller fjeder (udskift ventil eller dele).

Se installationsvejledningen.

Rørene er meget lange, og rørets diameter er for lille.

Kontrollér data for ventil.

Kontrollér tryk og væskeflow.

Kontrollér for modtryk.

Kontrollér resten af installationen.

Udskift ventilen med et mere egnet alternativ.

Symptom: Spole brændt – smeltet; spole med spænding på

Kontrollér data for spole. Skift om nødvendigt til den korrekte spoletype. Kontrollér

ledningsdiagram og -føring. Kontrollér maksimal spændingsvariation:

Tilladt spændingsvariation: +/- 10 % ved dobbeltfrekvens;

DC- og NO-applikationer +10 %/-15 % for AC på

enkeltfrekvensspændinger.

Kontrollér data for spole. Udskift om nødvendigt spolen med den korrekte version.

Reducer differenstrykket, f.eks. ved at begrænse indgangstrykket.

Kontrollér spoledata og differenstryk samt omgivelsestemperaturer

og medier, og kontrollér i forhold til spole- og ventilspecifikationer.

Udskift ventilen.

Rengør ankerrør og anker. Udskift om nødvendigt defekt(e)

komponent(er).

Fejlfinding af magnetventiler – NO normalt åben (ankerrøret er lige med bule)

Symptom: Magnetventil åbner ikke, intet flow

  • Hvis der ikke er spænding på spolen:

        Kontrollér spoleforsyning: Er forsyning aktiveret?

        Hvis ikke – forsyningen eller sikringen kan være defekt.

  • Hvis der er spænding på spolen:

        Brug en magnetisk detektor.

        Løft spolen en smule, og læg mærke til, om den yder modstand ved    løft.

        Brug eventuelt en permanent magnet.

        BEMÆRK: Fjern aldrig en spole med spænding på i mere end

        2 sekunder – den kan brænde af.

Kontrollér, at spolens elektriske krav svarer til

installationens strømforsyning.

Kontrollér data for spole. Udskift om nødvendigt spolen med den korrekte version.

Reducer differenstrykket, f.eks. ved at begrænse indgangstrykket.

Kontrollér data for ventilhus og differenstryk. Udskift om nødvendigt

ventilhuset med den korrekte version.

Udskift ventilen.

Rengør åbningen med en nål eller lignende (maks. diameter 0,5 mm). Rens med trykluft. Udskift om nødvendigt defekt(e) komponent(er).

Rengør styrehullet med en stift eller nål.

Symptom: Magnetventil åbner delvist, lavt flow

Kontrollér data for ventil, inkl. differenstryk.

Udskift ventilen med den korrekte version.

Udskift ventilen.

Rengør membranen. Udskift om nødvendigt defekt(e) komponent(er).

Rengør ventilen. Udskift om nødvendigt defekt(e) komponent(er).

Symptom: Magnetventil lukker ikke/lukker delvist

Løft først spolen en smule, og læg mærke til, om den yder modstand ved løft.

BEMÆRK: Fjern aldrig en spole med spænding på i mere end

2 sekunder – den kan brænde af.

Rengør åbningen med en nål eller lignende (maks. diameter 0,5 mm).

Rens med trykluft.

Udskift om nødvendigt defekt(e) komponent(er).

Kontrollér data for ventil.

Kontrollér tryk og væskeflow.

Kontrollér resten af installationen.

Udskift ventilen med et mere egnet alternativ

Udskift ventilen.

Kontrollér tryk og væskeflow.

Udskift defekt(e) komponent(er)

Kontrollér, at ventilen er monteret korrekt (se instruktion/datablad)

Symptom: Støj fra magnetventil

Brummen forårsaget af AC-frekvens kan fjernes ved at skifte til spole

med ensretter.

Efterse og rengør ankeret og ankerrøret indvendigt.

Kan også skyldes snavs eller slidt/defekt anker eller fjeder (udskift ventil eller dele)

Se installationsvejledningen.

Rørene er meget lange, og rørets diameter er for lille.

Kontrollér data for ventil.

Kontrollér tryk og væskeflow.

Kontrollér for modtryk.

Kontrollér resten af installationen.

Udskift ventilen med et mere egnet alternativ.

Symptom: Spole brændt – smeltet; spole med spænding på

Kontrollér data for spole. Skift om nødvendigt til den korrekte spoletype. Kontrollér

ledningsdiagram og -føring. Kontrollér maksimal spændingsvariation:

Tilladt spændingsvariation: +/- 10 % ved dobbeltfrekvens;

DC- og NO-applikationer +10 %/-15 % for AC på

enkeltfrekvensspændinger.

Kontrollér data for spole. Udskift om nødvendigt spolen med den korrekte version.

Reducer differenstrykket, f.eks. ved at begrænse indgangstrykket.

Kontrollér spoledata og differenstryk samt omgivelsestemperaturer

og medier, og kontrollér i forhold til spole- og ventilspecifikationer.

Udskift ventilen.

Rengør ankerrør og anker. Udskift om nødvendigt defekt(e)

komponent(er).
