S188 standard pladevarmeveksler

Vores SONDEX® standard pladevarmevekslere er det ideelle valg til en lang række applikationer på tværs af mange forskellige markedssegmenter. Brug af innovative teknologier og gennemtænkt design gør vores standard pladevarmevekslere til en fremragende investering og et førsteklasses valg til standardopgaver.

Vi har en af de største pladeporteføljer i verden, og vi tilpasser hver varmeveksler, så den opfylder dine nøjagtige krav. Det alsidige design og den høje termiske effektivitet gør dem til den perfekte løsning til en lang række applikationer.

Se Fødevarestyrelsens smiley-rapporter

Funktioner og fordele

Oplev fordelen ved en individuelt tilpasset løsning, der matcher dine krav perfekt og reducerer dit energiforbrug.

Den høje ydeevne og det lave tryktab betyder, at du undgår unødvendige belastninger af systemet og optimerer samtidigt systemets samlede ydeevne.

Vi designer løsninger i 1-slag, når det er muligt, da de er det foretrukne valg til næsten alle opgaver. Da alle tilslutninger sidder på det forreste dæksel, er det ikke nødvendigt at frakoble varmeveksleren fra rørene for at udføre inspektion, rengøring eller service.

Designet giver dig en kompakt løsning, som fylder meget lidt, er let at installere og giver nem adgang til vedligeholdelse.

Hvordan fungerer en SONDEX® pladevarmeveksler?

Fra design og konstruktion til arbejdsprincipper tager vi dig gennem nøglefunktionerne bag disse højeffektive varmeoverførselsløsninger.

Anvendelsesområder

  • HVAC-branchen
  • Skibs-/offshoreindustrien
  • Mejeri-/fødevare-/drikkevarebranchen
  • Sukkerindustrien
  • Biogasindustrien
  • Papirmasse- og papirindustrien
  • Sværindustrien
  • Mineindustrien
  • Petrokemiindustrien
  • Kemikalieindustrien

Tekniske specifikationer

  • Tilslutninger fra DN25 til DN600
  • (Stativerne er designede i overensstemmelse med FEA og PED 2014/68/EU (EN13445) og konstruktionsstandarder i ASME, section VIII, Div. 1)
  • Pladematerialer: AISI 304/316, titanium, SMO, Hastelloy*
  • Pakningsmaterialer: EPDM-HT, NBR-HT, Viton*
  • Pladehøjder op til 5,5 m (18 ft)
  • Flow op til 7.200 m3/h (31.700 gpm)
  • Arbejdstryk op til 25 bar (363 psi)
  • Arbejdstemperaturer fra -20 °C til 180 °C (392 °F)
    *Andre materialer tilbydes efter anmodning
D-pladeteknologi

D-pladeteknologi

Vores Danfoss-ingeniører har forbedret den måde, som varmevekslerplader er designet på, og introducerer derfor den nye D-pladeserie. Takket være mange års erfaring inden for varmeoverførselsteknologi og stor applikationsviden har vi foretaget betydelige opgraderinger til de traditionelle Fishbone-plader, så vi virkelig har redefineret den måde, vi opfatter varmevekslerplader på.

D-plate technology

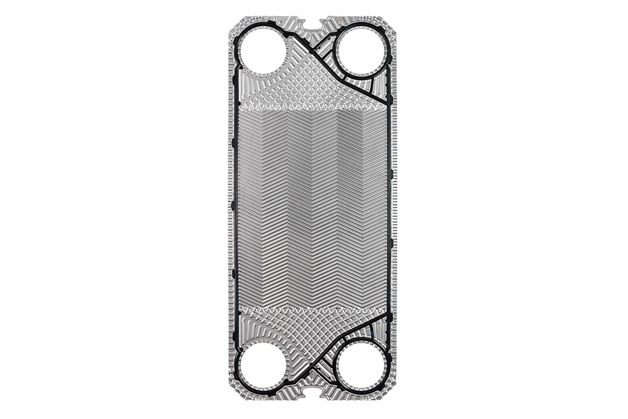

SONDEX® Fishbone plates

SONDEX® Fishbone plates

Vores SONDEX® Fishbone-plademønsterteknologi bruges i størstedelen af vores pladevarmevekslere. Mønsteret er designet til høj termisk ydeevne, samtidig med at det tilladte tryktab anvendes på den mest effektive måde.

Fishbone plates

Dokumenter

Dokumenter
Type Navn Sprog Valid for Opdateret Download Filtype
Brochure A new beginning! Strong heat exchange solutions on the horizon tysk Multiple 16 nov., 2018 6.0 MB .pdf
Brochure A world of heat exchangers rumænske, moldaviske, moldoviske Rumænien 16 nov., 2022 4.1 MB .pdf
Brochure A world of heat exchangers engelsk Multiple 25 jan., 2023 6.9 MB .pdf
Brochure A world of heat exchangers ungarsk Ungarn 15 feb., 2023 1.8 MB .pdf
Brochure A world of heat exchangers italiensk Italien 03 maj, 2022 4.8 MB .pdf
Brochure A world of heat exchangers engelsk Amerikas Forenede Stater 08 jul., 2021 19.0 MB .pdf
Brochure A world of heat exchangers lettisk Letland 28 maj, 2020 7.1 MB .pdf
Brochure Anatomia e Conhecimento dos Trocadores de Calor a Placas SONDEX® portugisisk Multiple 26 jun., 2019 7.2 MB .pdf
Driftsvejledning Boltede og semisvejste varmevekslere dansk Multiple 15 sep., 2023 9.1 MB .pdf
Brochure D-plate technology - Experience D-power engelsk Multiple 30 jan., 2023 6.0 MB .pdf
Brochure Danfoss Design Code (DDC) fransk Frankrig 29 nov., 2021 302.6 KB .pdf
Brochure Danfoss Design Code (DDC) engelsk Multiple 06 sep., 2021 497.0 KB .pdf
Brochure Eine Welt der Plattenwärmetauscher tysk Multiple 06 jul., 2021 14.8 MB .pdf
Driftsvejledning Gasketed and semi-welded Plate type heat exchangers engelsk Multiple 13 sep., 2023 9.6 MB .pdf
Driftsvejledning Gasketed and semi-welded Plate type heat exchangers engelsk Multiple 20 sep., 2022 9.7 MB .pdf
Driftsvejledning Gasketed and semi-welded Plate type heat exchangers engelsk Multiple 01 sep., 2023 13.0 MB .pdf
Driftsvejledning Gasketed and semi-welded Plate type heat exchangers engelsk Multiple 01 sep., 2023 9.6 MB .pdf
Driftsvejledning Gasketed and semi-welded Plate type heat exchangers polsk Multiple 13 sep., 2023 9.2 MB .pdf
Driftsvejledning Gasketed and semi-welded Plate type heat exchangers ungarsk Multiple 13 sep., 2023 9.1 MB .pdf
Datablad Gasketed Plate Heat Exchangers DN 100 litauisk Multiple 27 jan., 2021 3.0 MB .pdf
Brochure Heat exchangers for the power industry engelsk Multiple 24 mar., 2021 4.7 MB .pdf
Datablad S1-S4A-S6A-S8A_DN 32/1.25”_GPHE engelsk Multiple 23 sep., 2019 2.2 MB .pdf
Datablad S140-S201-S300_DN 500/20"_GPHE engelsk Multiple 18 nov., 2019 2.0 MB .pdf
Datablad S21-S22-S36-S37-S45SE-S47-S55SE-S64_DN 100/4"_GPHE engelsk Multiple 19 jun., 2019 3.0 MB .pdf
Datablad S41-S42-S62-S63-S79-S86-S87-S110_DN 150/6"_GPHE engelsk Multiple 03 jul., 2019 3.2 MB .pdf
Datablad S43-S65-S100-S130-S131-S152-S221-S229_DN 200/8"_GPHE engelsk Multiple 03 jul., 2019 3.4 MB .pdf
Datablad S67-S113-S155_DN 250/10"_GPHE engelsk Multiple 23 jul., 2019 2.4 MB .pdf
Datablad S7A-S14A-S20A_DN 50/2"_GPHE engelsk Multiple 19 jun., 2019 2.3 MB .pdf
Datablad S81-S121-S188-S251_DN 300/12"_GPHE engelsk Multiple 23 jul., 2019 2.4 MB .pdf
Datablad S9A-S19A-S31A-S44A_DN 65/2.5"_GPHE engelsk Multiple 03 jul., 2019 2.5 MB .pdf
Brochure SONDEX Płytowe wymienniki ciepła polsk Polen 15 nov., 2019 7.4 MB .pdf
Brochure SONDEX® Free Flow sugar brochure engelsk Multiple 22 jun., 2020 7.7 MB .pdf
Brochure SONDEX® Scambiatori di calore a piastre tradizionali italiensk Multiple 26 jun., 2019 6.5 MB .pdf
Brochure SONDEX® Traditional Plate Heat Exchangers engelsk Multiple 16 aug., 2021 9.5 MB .pdf
Brochure SONDEX® Traditionelle Plattenwärmetauscher tysk Multiple 26 jun., 2019 9.5 MB .pdf
Brochure SONDEX® 可拆式板式换热器 (Sondex® Traditional plate heat exchangers) kinesisk (CN) Multiple 26 jun., 2019 6.8 MB .pdf
Brochure Wymienniki ciepła Sondex polsk Polen 19 jul., 2019 1.5 MB .pdf
Brochure Брошура_Вдосконалені рішення теплообміну ukrainsk Ukraine 01 sep., 2022 3.2 MB .pdf

Casestudier

Kommer snart ...

Kommer snart ...

FAQ

Valget af varmeveksler afhænger af mange faktorer. Vores dygtige salgsingeniører designer varmeveksleren med de relevante dimensioner og korrekte specifikationer ud fra dine oplysninger og krav, så vi sikrer, at du får en højtydende kvalitetsløsning.

Vores varmevekslere er godkendt og certificerede i overensstemmelse med branchestandarder og -krav. Har du brug for specifikke oplysninger, skal du kontakte dit lokale salgskontor for SONDEX®-brandet.

Kontakt dit lokale salgskontor for SONDEX®-brandet.

Kontakt dit lokale salgskontor for SONDEX®-brandet. Du skal have følgende oplysninger klar, så du kan få det mest nøjagtige tilbud:

  • Opgave,
  • Medietype,
  • Tryktab,
  • Flow,
  • Arbejdstryk,
  • Termodynamiske egenskaber, Temperatur,
  • Arbejdstemperatur.

Relaterede produkter

  • if (isSmallPicture) { Semisvejset pladevarmeveksler; } else if (isBigColumns) { Semisvejset pladevarmeveksler } else { Semisvejset pladevarmeveksler }
    Semisvejste pladevarmevekslere til ammoniakbaseret industrikøling

    De semisvejste pladevarmevekslere er optimeret til industrielle applikationer og designet til ammoniak systemer i f.eks. kondensatorer, oversvømmede fordampere, pumpecirkulationssystemer, underkølere, overhedningsfjernere, overhedere og oliekølere.

  • if (isSmallPicture) { SONDEX® Fordampere- Danfoss; } else if (isBigColumns) { SONDEX® Fordampere- Danfoss } else { SONDEX® Fordampere- Danfoss }
    Fordampere

    SONDEX® fordampere er designede til håndtering af avancerede fordampningsopgaver. De semisvejste pladekassetter sikrer, at medierne aldrig blandes. Pladekassetterne er designede, så de sikrer et optimalt turbulensniveau på begge sider, samtidig med at mediet distribueres jævnt, så der opnås en fremragende ydeevne og produktkvalitet.

  • if (isSmallPicture) { SONDEX® kondensatorer - Danfoss; } else if (isBigColumns) { SONDEX® kondensatorer - Danfoss } else { SONDEX® kondensatorer - Danfoss }
    Kondensatorer

    Vores SONDEX® kondensatorer er det perfekte valg til specialapplikationer, som almindelige pladevarmevekslere ikke kan klare. Kondensatoren, som er designet til at håndtere store dampflowvolumener, har en stor indløbstilslutning til dampstrømmen. Dette – i kombination med en kort opholdstid – skaber optimale kondenseringsbetingelser – selv ved dampopgaver ved lavt tryk.
