Danfoss scrolls: bredt udvalg til optimerede kommercielle applikationer

Danfoss' scroll kompressorer fra H- og S-serien er blevet brugt i mere end 10 år i HVAC-enheder med R410A. Med et meget bredt applikationsområde passer de til forskellige applikationer såsom roof tops, chillere eller proceskøling, og reducerer dermed antallet af enheder i reference og på lager. Danfoss scrolls med IDV'er har et endnu bredere driftsområde, hvilket giver større fleksibilitet i systemdesigns til et bredt udvalg af applikationer.

Ny teknologi implementeret i 2016: Scrolls med IDV'er fra Danfoss – DCJ (7,5-10 T), DSH (7,5-40 T)

Funktioner og fordele

Et bredt udvalg med et bredt applikationsområde, som passer til forskellige applikationer

Innovativ IDV teknologi forbedrer del-lasteffektiviteten yderligere med minimale omkostninger til ændring af designet

Kompressorens robusthed og systemets driftssikkerhed når nye højder

Manifoldkonfiguration med høj driftssikkerhed til fasestyrede moduleringer

Kompressorens robusthed og systemets driftssikkerhed når nye højder:

  • Mellemtryksventiler (IDV – Intermediate Discharge Valves): Reducerer belastningen af mekaniske dele ved opstart, sørger for en mere sikker drift ved høje kondenserings- og fordampningstemperaturer og medvirker til bedre væskestyring.
  • Overfladebelægning på trykleje og polymerlejer: Forbedrer kompressorens robusthed under betingelser med lav smøring (opstart)
  • Orgelpibe: Opretholder et sikkert olieniveau ved del-last i manifoldkonfigurationer
  • Integreret afgangstemperaturbeskyttelse*: Forhindrer drift uden for driftsområdet
  • Integreret kontraventil*: Reducerer kølemiddelvandringen fra højtryks- til lavtrykssiden efter kompressorstandsning
  • Ændret gasflowretning (snorkel) og forseglet nedre leje: Forbedrer overfyldte starter og kompressorens overordnede robusthed imod væskeslag. Ekstra reverseret udluftningsventil på DSH 090 til DSH 184 forhindrer skader fra omvendt rotation i tilfælde af forkerte fasetilslutninger. På den store platform (DSH 240 til 485) overvåges den af det elektroniske styresystem.
Danfoss SH 485: Innovativ 40 tons scroll

15-120TR pr. kreds

I dag anvender næsten 90 % af alle kommercielle scroll-A/C-anlæg manifoldkompressorer.

Kompressorer i manifoldkonfigurationer giver dig:

  • Fleksibilitet i tilkoblingen
  • Høj del-lasteffektivitet
  • Forbedret driftssikkerhed
  • Lave anvendte omkostninger
  • Lavere støjniveau

Med sin mangeårige ekspertise inden for manifolddesign tager Danfoss de komplekse udfordringer op, som vores kunder står overfor, nemlig at udvide deres systemkapaciteter ved brug af flere scroll kompressorer.

Vores sikre kompressordrift med statisk og dynamisk manifoldrørdesign giver branchens bedste ydeevne under både fuld- og delbelastningsforhold. Hver af Danfoss’ store kompressorer er udstyret med en olieudligningstilslutning og et olieskueglas, så den er klar til brug i enkelt, dobbelt eller tredobbelt konfiguration uden ekstra omkostninger.

Danfoss' manifoldkonfigurationer giver rig mulighed for kapacitetsregulering. Vores lige og ulige manifoldkonfigurationer op til 120 TR i ét kredsløb giver rig mulighed for fasestyret kapacitetsregulering. Eksempelvis tilbyder et system med seks manifoldkompressorer i to kredsløb kapacitetsregulering fra 17 % til 100 %. Dette giver mulighed for større del-lasteffektivitet sammenlignet med skrueteknologi i et system med tilsvarende kapacitet. Danfoss' IDV teknologi, som er implementeret i 7,5-40-ton-serien af Danfoss' DSH scrolls med fast hastighed og Danfoss' inverterscrolls, forbedrer yderligere energieffektiviteten under delbelastningsforhold.

Mekanisk set er støjniveauet også betydeligt lavere end med andre kompressionsteknologier med stor kapacitet.

Danfoss' S og H scrolls tilbyder uovertruffen manifoldkompressorydelse

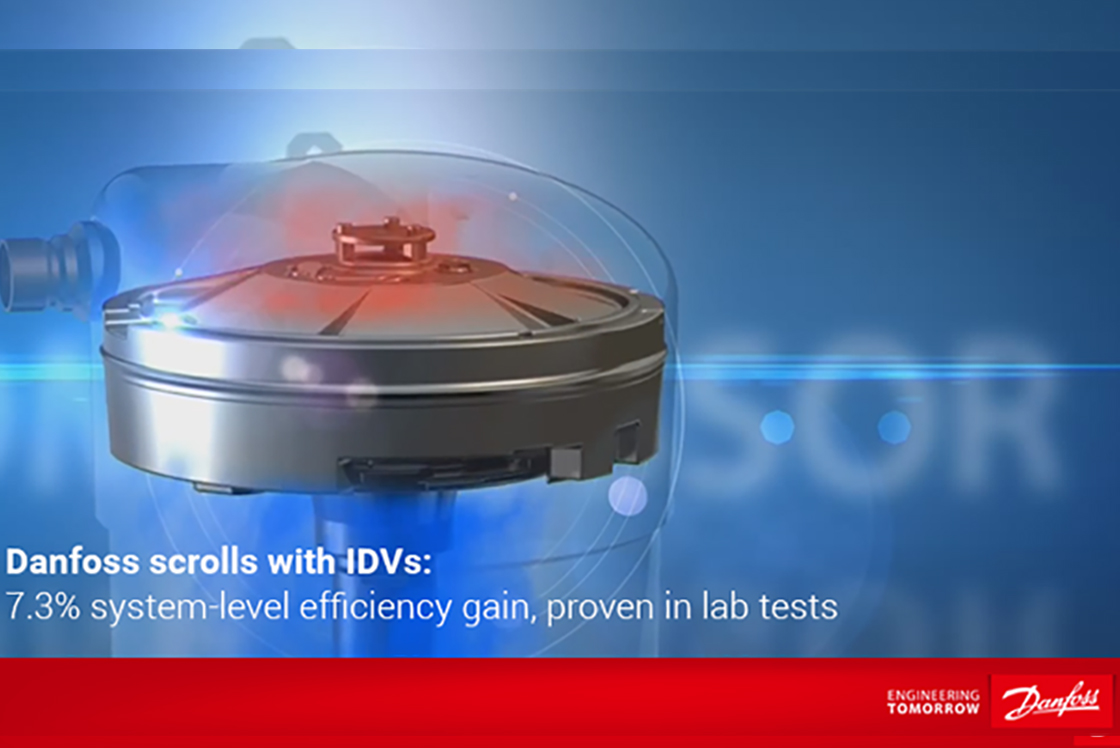

Scrolls med IDV'er – Danfoss

Scrolls med IDV'er

Danfoss scrolls med IDV'er leverer effektivitetsforbedringer på systemniveau.

Dokumenter

Dokumenter
Type Navn Sprog Valid for Opdateret Download Filtype
Brochure Brochure SH Serie - SH485-40 ton scroll compressors for Air conditioning - R410A Italian Multiple 24 okt., 2014 637.5 KB .pdf
Brochure Brochure SH485-40 ton and SH scroll compressors for Air conditioning - R410A - Chinese Chinese (CN) Multiple 31 okt., 2014 524.1 KB .pdf
Installation guide Danfoss scroll compressors DSH / SM / SY / SZ / SH / WSH Italian Multiple 06 dec., 2022 1.6 MB .pdf
Installation guide Instructions Danfoss scroll compressors DSH / SM / SY / SZ / SH / WSH German Multiple 06 dec., 2022 1.7 MB .pdf
Installation guide Instructions Danfoss scroll compressors DSH / SM / SY / SZ / SH / WSH English Multiple 06 dec., 2022 1.6 MB .pdf
Installation guide Instructions Danfoss scroll compressors DSH / SM / SY / SZ / SH / WSH French Multiple 06 dec., 2022 1.7 MB .pdf
Installation guide Instructions DSH/ SM / SY / SZ / SH / WSH compressors Spanish, Castilian Multiple 06 dec., 2022 1.7 MB .pdf
Installation guide Instructions DSH/ SM / SY / SZ / SH / WSH compressors Portuguese Multiple 06 dec., 2022 1.7 MB .pdf
Installation guide Instructions DSH/ SM / SY / SZ / SH / WSH compressors Chinese (CN) Multiple 06 dec., 2022 1.7 MB .pdf

Software

Coolselector®2

Det er simpelthen Cool(selector®2)

Coolselector®2 kan lave fejlfri beregninger med henblik på valg af køle- og airconditionkomponenter, der er baseret på brugerens krav eller baseret på standard driftsbetingelser.

COMPASS

COMPASS

COMPASS er et softwareprogram, som hjælper dig med at finde den bedste Danfoss reservedel til kompressorer. Formålet med COMPASS er at skabe et direkte sammenligningsgrundlag mellem Danfoss' produkter og konkurrerende produkter.

Videoer

Undgå efterligninger

Identificer og bekæmp kopier af Danfoss' produkter

Beskyt dit omdømme – pas på kopiprodukter

Kopiprodukter giver din forretning og din virksomhed et dårligt rygte. Derfor gør vi alt, hvad vi kan, for at bekæmpe kopiprodukter. Læs mere om, hvordan vi sikrer, at det produkt, du køber, er fremstillet i ægte Danfoss kvalitet.
