Регулятор DEVIreg™ Multi: 7 каналів для різних алгоритмів керування

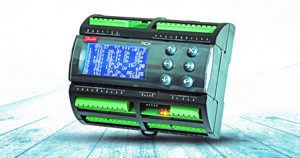

DEVIreg™ Multi — 7-канальний електронний програмований регулятор, який встановлюється на DIN-рейці. Цей регулятор застосовується в електричних та гідравлічних системах із функціями нагріву та охолодження у багатьох сферах: для захисту труб від замерзання, підігріву холодних приміщень, комфортного опалення підлоги, наземного застосування з датчиком температури тощо.


Успадкувавши апаратну частину від контролера охолодження Danfoss (MCX08M2), DEVIreg™ Multi має оновлене програмне забезпечення, що значно спрощує користування регулятором - незалежно від того, чи є ви монтажником, проектувальником, спеціалістом з обслуговування, системним інтегратором або OEM (виробником комплексного обладнання).

Ці удосконалення відповідають більш вимогливим очікуванням ринку щодо точного керування окремими зонами з індивідуальними налаштуваннями.

Кожен із 7 каналів DEVIreg ™ Multi можна налаштувати окремо, використовуючи один з трьох режимів керування:

1. з датчиком температури;
2. без датчика температури, що має пропорційне за часом регулювання потужності;
3. без датчика, ручне ввімкнення/вимкнення із встановленими інтервалами.

Програмне управління забезпечує можливість вибору відповідного способу керування для кожного із 7 каналів завдяки 8 можливим типам датчиків, що мають різні діапазони робочих температур. Серед них для електричного підігріву підлоги здебільшого використовуються такі: NTC15k (15 кОм при 25 ° C) та NTC16,7k (16,7 кОм при 100 ° C). Для звичних застосувань Danfoss використовуються NTC5k (5 кOм при 25 ° С) і PT1000 (1000 Ом при 0 ° С).

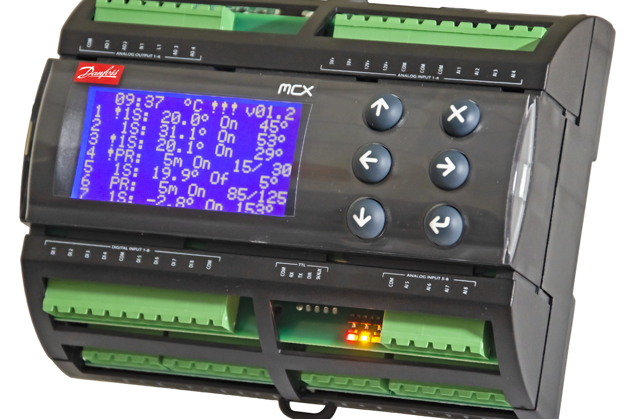

Новий DEVIreg ™ Multi має повнотекстовий дисплей, розташований у міцному і надійному корпусі.

Регулятор має графічний LCD-дисплей, опторозв’язаний інтерфейс послідовного зв’язку через шину Modbus RS-485 і живлення 110/230 В змінного струму.

Функції керування передбачають можливість налаштовування для систем опалення або охолодження.

DEVIreg™ Multi має 8 виходів керування  — 2 виходи з макс. струмом 10 A, 5 виходів із макс. струмом 6 A, а також 1 вихід сигналу аварії із макс. струмом 6 А; поміж них 4 виходи нормально розімкнених (NO), 3 виходи (NC/NO) контактів що перемикаються, а також 1 вихід сигналу аварії який має контакт, що перемикається (NC/NO). Функції керування реле можна налаштувати для систем опалення або охолодження. Крім того, контакти реле не під’єднані до джерела напруги всередині контролера та можуть використовуватись для керування системами з будь-якою напругою до 250 В змінного струму.

DEVIreg ™ Multi має деякі спеціальні функції, які можна запрограмувати індивідуально для кожного каналу: стан реле (розімкнений чи замкнений відповідно до режиму «Опалення увімкнено»), активація чи деактивація каналу, аварійний сигнал несправності датчика, аварійні сигнали мінімальної і максимальної температури, відстеження несправності кабелю, тестування реле, ввімкнення/ вимкнення каналу, розрахунок циклів реле тощо.
