Danfoss Icon™ - - ontworpen om uw leven makkelijker te maken

Danfoss Icon™ - ontworpen om uw leven makkelijker te maken

Geavanceerde zoneregeling voor hydraulische vloerverwarming en andere toepassingen met motoren. Ontworpen in de stijl van een lichtschakelaar om bij het interieur te passen.

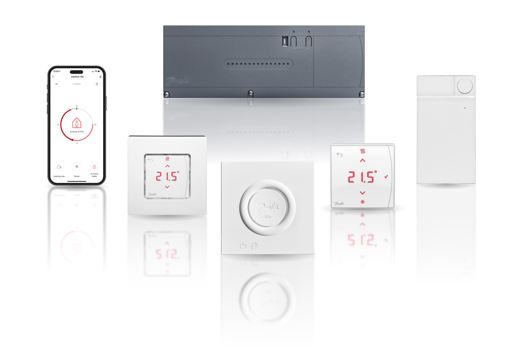

Modulair concept voor elke toepassing:
Draadloos, 24V en 230V.

  Draadloos 24V 230V

Thermostaat modellen Display + Display infrarood + Draaiknop Display Programmeerbaar + Display + Draaiknop
Thermostaat versies Opbouw Opbouw + inbouw Opbouw + inbouw
Verwisselbare frames Inbouw Inbouw
Icon App
Cooling opties Automatisch + Handbediening Automatisch + Handbediening Handbediening
Automatisch evenwicht
Aanvoertemp. controle
Inbedrijfstellings test
Communicatie Draadloos 2-weg Ster / daisy chain bus Bedraad 230V
Zones Tot 3x 15 = 45 Tot 3x 15 = 45 Tot 1x 8 = 8



Videos

Installation

Eenvoudige installatie

Eenvoudige installatie

Het is zeer eenvoudig om volledige controle te krijgen over uw vloerverwarmingssysteem! Alleen de elektrische componenten hoeven te worden vervangen en de installatie is snel en eenvoudig voor een professionele installateur. De video laat zien hoe.

FAQ

Om een Icon systeem te bedienen met de Icon App heb je nodig:

Een 24V Icon Hoofdregelaar.
Let op dat Icon 230V kamerthermostaten niet kunnen worden bediend met de Icon App. U kunt de Icon 230V programmeerbare kamerthermostaten echter afzonderlijk programmeren.

Ja.

Volg eenvoudig de 4 onderstaande stappen. Zodra de Icon App Module 088U1101 geïnstalleerd is, kan de gebruiker de QR-code op de Icon App Module scannen om de Icon App te downloaden (stap 5 & 6 hieronder) of zoeken naar "Danfoss Icon" in de App Store of Google Play.

Scan de onderstaande QR-code of zoek naar "Danfoss Icon" in de App Store of Google Play.

Open de App en druk op [Start setup]
Druk op de knop op de Danfoss Icon App Module als u klaar bent om het systeem in te stellen. Vergeet niet om Bluetooth in te schakelen.
Opmerking: de App zal u vragen om Bluetooth in te schakelen, als dit nog niet is ingeschakeld op uw telefoon. De groene LED op de Danfoss Icon App Module zal langzaam knipperen als er nog geen verbinding is. Wanneer u probeert verbinding te maken met de telefoon, knippert de LED snel. Wanneer de verbinding tot stand is gebracht, blijft de LED 2 minuten permanent branden, waarna hij uitgaat.

Geef uw huis een naam
Kies Netwerk
Voer de wifi-code voor het draadloze netwerk in.
Opmerking: deze stap is niet nodig als de gebruikte telefoon al is verbonden met het gekozen netwerk

Vul je gebruikersnaam in
Het systeem slaat de gegevens op en bevestigt dat de installatie is voltooid.

Ga naar de kamer waarvan je de naam wilt wijzigen, en stel lokaal een uniek temperatuurinstelpunt (bijv. 28 graden) in op de thermostaat, zodat je de kamer later op de App-lijst kunt identificeren.
Swipe op het hoofdscherm van de App naar links om de kamerlijst te openen.
Zoek de kamer met het unieke instelpunt (bijv. 28 graden) en klik om het kamermenu te openen.
Kies het potloodpictogram in de rechterbovenhoek en typ een nieuwe naam.

Herhaal dit voor alle kamers.

De Danfoss Icon-App werkt volgens een klokprogramma waarbij u kunt kiezen tussen "Thuis" of "Afwezig".

Doorloop de volgende stappen om het klokprogramma te wijzigen:

Klik op het midden van het hoofdscherm van de App.
Opmerking: De kamers zijn onderverdeeld in twee groepen: “Living Zone” en “Individual Rooms”. "Living Zone" is een lijst met kamers die hetzelfde verwarmingsschema delen wanneer u "Thuis" en "Afwezig" bent. Door het potloodpictogram in de rechterbovenhoek te kiezen, kunt u elke individuele kamer van de "Living Zone" naar de "Individual Rooms" -groep slepen en neerzetten of omgekeerd.

Klik op de lijst met kamers in de "Living Zone" of klik op een van de individuele kamers onder "Individual Rooms".
Klik op de dag die u wilt bekijken.
Opmerking: het dagprogramma kan naar andere dagen worden gekopieerd door op [Kopiëren] te drukken.

Verplaats de rode stippen om de "Thuis"-periode te wijzigen en bevestig. Periodes die niet met rood gemarkeerd zijn, zijn "Afwezig"-periodes.
Het wijzigen van de temperatuur voor “Thuis” en “Afwezig” wordt uitgelegd in een aparte FAQ.

De gewenste temperaturen voor "Thuis" en "Afwezig" kunnen voor elke kamer afzonderlijk ingesteld worden.

Open het rechterpaneel op het hoofdscherm door op het temperatuursymbool in de rechterbovenhoek te drukken of door naar links te swipen.
Je hebt nu twee opties. Klik op een kamernaam om de "Thuis" en "Afwezig"-temperaturen voor de betreffende kamer te bekijken of te wijzigen of klik op het potloodsymbool. Door op het potloodsymbool te klikken, kan de temperatuur voor de huidige modus ("Afwezig" of "Thuis") worden gewijzigd.
U kunt de temperatuur ook wijzigen door op elke afzonderlijke kamerthermostaat te drukken. Wanneer de thermostaat wordt geactiveerd en er wordt geprobeerd om de temperatuur aan te passen, zal de kamerthermostaat het huidige setpoint weergeven. Elke wijziging van het instelpunt (setpoint) zal dit instelpunt overschrijven voor de modus ("Afwezig" of "Thuis") die actief was op het moment van de wijziging.

Met de Icon App kunt u de toegang tot het systeem delen:

Druk op de drie lijnen in de linkerbovenhoek van het hoofdscherm
Kies [Instellingen]
Druk op [Huis delen] om een pagina te openen die u een code laat zien
De code is om veiligheidsredenen slechts twee minuten geldig
De persoon die de code ontvangt, moet in de App op [Huis ontvangen] drukken en de code van de afzender binnen twee minuten intypen
Opmerking: wanneer u een "Huis" deelt, draagt u ook de volledige rechten over om thermostaten te installeren of te verwijderen. U kunt er echter voor kiezen of u ook rechten wilt overdragen om andere gebruikers toe te voegen of te verwijderen.

De vakantiemodus heeft voorrang op de schema's voor "Thuis" en "Afwezig". Het verlaagt de temperatuur voor een langere periode voor alle kamerthermostaten. De temperatuur voor de vakantiemodus kan op de volgende manier worden ingesteld:

Druk op de drie lijnen in de linkerbovenhoek van het hoofdscherm
Kies [Instellingen]
Druk op [Vakantietemperatuur]

Als de wifi uitvalt, blijven de thermostaten de kamertemperatuur regelen, maar kunt u geen verbinding tot stand brengen met uw telefoon.

Als de wifi-verbinding wordt verbroken, verschijnt er een alarm in de App. U kunt ervoor kiezen om het alarm als pushmelding op uw telefoon te krijgen:

Druk op de drie lijnen in de linkerbovenhoek van het hoofdscherm
Kies [Instellingen]
Druk op [Meldingen]

Sommige Samsung telefoons hebben een "Smart Network-switch". Dit slimme netwerk moet worden uitgeschakeld om de telefoon te verbinden. Ga naar [Instellingen]> [Wi-Fi] op uw telefoon en ontkoppel de "Smart Network-schakelaar" en probeer opnieuw verbinding te maken.

Parameter Waarde Commentaar
SSID Iedere unieke naam
Verborgen Uitschakelen
Frequentie (*) 2.4 GHz Uitsluitend 2.4 GHz wordt ondersteund
2.4 GHZ modus (*) 802.11b/g/n Gebruik niet alleen N modus
Beveiliging (*) WPA2 Persoonlijk (AES) Gebruik geen gemengde modus WPA / WPA2.
WPA2 biedt de beste beveiliging.
Kanaal (*) Vast (kanaal 1,6 of 11) Gebruik een van de kanalen (1,6 of 11) met de minste storing.
2.4 GHz bandbreedte (*) 20 MHz Gebruik niet 40 MHz
MAC-adresverificatie of filtering Uitschakelen
DHPC Inschakelen Slechts één DHCP-server per netwerk
Gebruikte poorten 80 en 443

De App is beschikbaar voor iOS 9.x en hoger. De Android-versie is beschikbaar voor Android 5.x en hoger.

Probeer het volgende:

Als de verbinding wordt verbroken, wordt er een melding "verbinding verloren" weergegeven op uw smartphone. Controleer of dat het geval is en volg het bericht op uw telefoon om opnieuw verbinding te maken met het netwerk.
Start de wifi-router en/of het toegangspunt opnieuw op.
Controleer de routerparameters (zie aparte FAQ).
Probeer verbinding te maken met een mobiele hotspot om vast te stellen of het probleem verband houdt met uw router.
Fabrieksinstellingen Danfoss IconTM App Module. Dit doet u door de netwerkkabel los te koppelen van de App Module. Houd vervolgens de onderkant van de App-module vast terwijl u de netwerkkabel opnieuw aansluit. Laat de onderzijde na 10 seconden los. Als het resetten is gelukt, wordt de LED een paar seconden rood. Opmerking: alle instellingen worden verwijderd.
Schakel andere apparaten uit die 2,4 GHz gebruiken, aangezien deze het signaal kunnen onderbreken.
Controleer het ouderlijk toezicht op uw wifi-router / toegangspunt en andere firewall-instellingen (raadpleeg de documentatie van uw wifi-router om te zien of deze functie is ingeschakeld op uw netwerk en hoe u het Danfoss IconTM systeem kunt uitsluiten van deze beperkingen).
Update uw wifi toegangspunt of de firmware van uw router.

Probeer alstublieft nog een keer naar het wifi-netwerk te zoeken.

Als dat niet werkt, heb je mogelijk een verborgen netwerk. Raadpleeg in dat geval de handleiding van je wifi-router om te zien of je wifi-netwerk verborgen is (SSID Broadcast uitgeschakeld) en hoe je je wifi-netwerk zichtbaar kunt maken.(SSID Broadcast ingeschakeld).

Controleer ook de aanbevolen routerinstelling in de aparte FAQ.

Als u een nieuwe smartphone of router koopt, moet u de verbinding opnieuw tot stand brengen. Zie FAQ over het installeren en instellen van de App. Alle instellingen worden opgeslagen via de cloudoplossing. De App-module hoeft niet te worden gereset.

Ja. Voeg eenvoudig een nieuwe locatie toe op de volgende manier: 1. Druk op de drie lijnen in de linkerbovenhoek van het hoofdscherm 2. Kies [Instellingen] 3. Druk op [Nieuw systeem toevoegen]

Documentatie

Documentatie
Type Naam Taal Geldig voor Bijgewerkt Downloaden Bestandstype
Application guide Designing hydronic floor heating - Get the optimum results Duits Meerdere 19 mei, 2017 2.7 MB .pdf
Application guide Designing hydronic floor heating - Get the optimum results Chinees (CN) China 04 dec, 2015 5.2 MB .pdf
Application guide Designing hydronic floor heating - Get the optimum results Turks Turkije 04 dec, 2015 3.6 MB .pdf
Application guide Designing hydronic floor heating - Get the optimum results Pools Polen 06 okt, 2015 5.1 MB .pdf
Application guide Designing hydronic floor heating - Get the optimum results Fins Finland 06 okt, 2015 5.1 MB .pdf
Application guide Designing hydronic floor heating - Get the optimum results Litouws Litouwen 04 dec, 2015 5.0 MB .pdf
Application guide Designing hydronic floor heating - Get the optimum results Deens Denemarken 19 sep, 2019 2.8 MB .pdf
Application guide Designing hydronic floor heating - Get the optimum results Russisch Rusland 04 dec, 2015 5.2 MB .pdf
Application guide Designing hydronic floor heating (Application Guide) Engels Meerdere 06 jul, 2021 8.1 MB .pdf
Brochure Grow your business and discover the value of working with one partner (International version) Slowaaks Slowakije 23 mrt, 2021 16.4 MB .pdf
Brochure Grow your business and discover the value of working with one partner (International version) Engels Meerdere 19 nov, 2015 5.6 MB .pdf
Catalog Hydronic floor heating - Easy, proven and profitable Frans Frankrijk 19 okt, 2015 7.5 MB .pdf
Catalog Hydronic floor heating - Easy, proven and profitable Zweeds Zweden 10 mrt, 2015 5.8 MB .pdf
Catalog Hydronic floor heating - Easy, proven and profitable Turks Turkije 01 dec, 2015 5.4 MB .pdf
Catalog Hydronic floor heating - Easy, proven and profitable Russisch Rusland 01 dec, 2015 5.8 MB .pdf
Catalog Hydronic floor heating - Easy, proven and profitable Pools Polen 16 mrt, 2016 5.7 MB .pdf
Catalog Hydronic floor heating - Easy, proven and profitable Chinees (CN) China 01 dec, 2015 5.9 MB .pdf
Catalog Hydronic floor heating - Easy, proven and profitable Duits Oostenrijk 29 okt, 2014 4.2 MB .pdf
Catalog Hydronic floor heating - Easy, proven and profitable Tsjechisch Tsjechische Republiek 24 okt, 2014 5.8 MB .pdf
Catalog Hydronic floor heating - Easy, proven and profitable Litouws Litouwen 04 dec, 2015 5.6 MB .pdf
Brochure Hydronic floor heating - end-user brochure Engels Meerdere 12 jul, 2017 10.8 MB .pdf
Catalog Hydronic floor heating - Product guide Deens Denemarken 14 aug, 2017 5.0 MB .pdf
Catalog Hydronic floor heating (Product guide) Engels Meerdere 12 nov, 2020 29.9 MB .pdf
Brochure Why choose floor heating? Comfort, a lower heating bill and much more... Chinees (CN) China 01 dec, 2015 1.8 MB .pdf
Brochure Why choose floor heating? Comfort, a lower heating bill and much more... Pools Polen 10 dec, 2014 2.0 MB .pdf
Brochure Why choose floor heating? Comfort, a lower heating bill and much more... Fins Finland 13 okt, 2014 1.9 MB .pdf
Brochure Why choose floor heating? Comfort, a lower heating bill and much more... Turks Turkije 01 dec, 2015 1.6 MB .pdf
Brochure Why choose floor heating? Comfort, a lower heating bill and much more... Deens Denemarken 06 nov, 2019 1.4 MB .pdf
Brochure Why choose floor heating? Comfort, a lower heating bill and much more... Litouws Litouwen 04 dec, 2015 1.6 MB .pdf

Drawings

BIM bibliotheek voor MEP-ontwerpen

BIM bibliotheek voor MEP-ontwerpen

Vind uw 3D BIM objecten en start met het ontwerpen van de hydraulische vloerverwarming.
